HCIA笔记2

网络通讯模型

OSI七层参考模型

应用层—应用程序

接收人类传递的一些参数

接收用户数据，人机交互的接口，将自然语言--->编码

表示层

转为二进制——将逻辑语言转换为机器语言

会话层

建立维持和断开一次会话，PC和服务器之间建立的请求

针对传输的每一种数据建立一条连接（防止数据间相互干扰）

传输层

优化传输—实现端对端的传输，

为了区分进程和服务

端口号—二进制构成，16位二进制构成，65536个

范围：0-65535

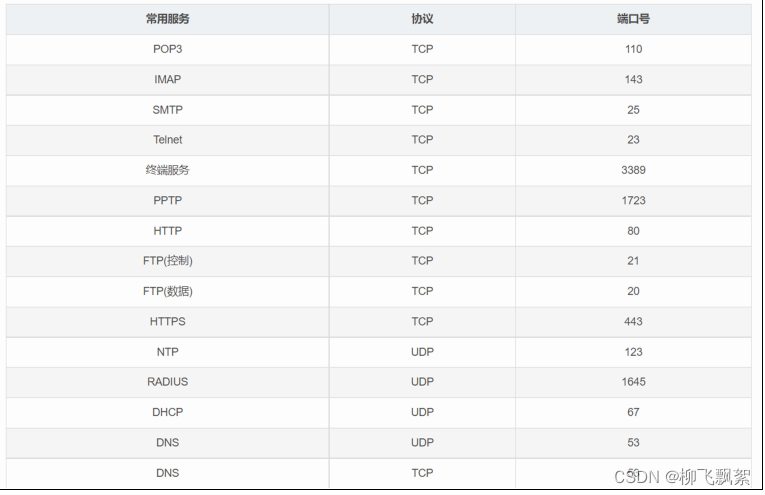

静态端口：0-1023 知名端口号，著名端口号，标定了特定的服务

特点：端口号与流量之间存在一一对应并绑定的关系

动态端口： 1024-65535  大多数服务使用随机的动态端口号进行区分

特点：动态端口与流量之间存在一一对应关系但无绑定

HTTP：80

HTTPS：HTTP+SSL：443

网络层—IP地址，实现逻辑寻址

数据链路层（介质访问控制层—MAC）逻辑访问控制层 LLC—物理寻址

物理层—处理电信号

核心： 分层

分层的好处

位于同一层的协议或者设备具备相同或者相似的功能，而不同层次之间的协议或者设备

具有明显的差异。

1.更利于标准化

2.降低层次之间关联性。

每一层都提供自身的服务

每一层都在下层的基础上提供一些增值服务

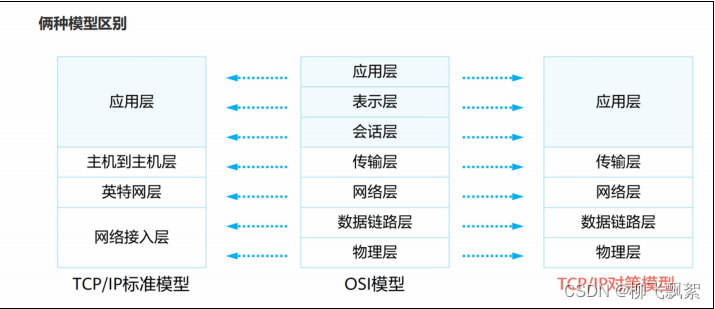

TCP/IP模型

TCP/IP 协议簇一系列协议的组合

PDU—协议数据单元

上三层----数据
传输层----数据段
网络层-----数据包
数据链路层---数据帧
物理层----比特流

封装和解封装

封装：达到某一层次数据之前封装上对应的功能数据，让它执行相应的功能

解封装—封装的逆过程

应用层—数据报文

传输层—数据段

TCP

UDP

不同点：

1.TCP是面向连接协议，而UDP是无连接的一种协议

2.TCP的传输是可靠的，而UDP的传输是不可靠的

TCP—排序、确认、超时重传、流控的机制

3.TCP可以进行流控，而UDP不能（滑动窗口机制）

4.TCP可以进行分段，而UDP不能

5.TCP消耗资源会比较多，传输效率比较低，而UDP消耗资源比较小，传输效率比较高

应用场景：TCP一般运用在对数据可靠性要求比较高，但是对于传输效率要求相对较低

的情况，比如说传输文件/邮件等等。

UDP一般运用在对数据可靠性要求比较低，但是对于传输效率要求较高的情况，比如说

即时通讯，直播等等。

TCP的报头

 TCP的三次握手：

第一次握手：首先，要建立tcp连接 那么就得有一个主机作为客户端，向我们的服务端发起连接请求报文 SYN

第二次握手：在客户端发送连接请求报文之后，服务器收到了请求报文，并向主机发送回应报文ack，来表明自己收到了来自客户端的连接申请，并要进行连接并分配资源（SYN+ACK)

第三次握手：客户端在收到服务器的回应报文后，再次发送ACK回应报文，表明自己收到了，并为连接分配资源，这样TCP连接就此建立。


网络层—数据包

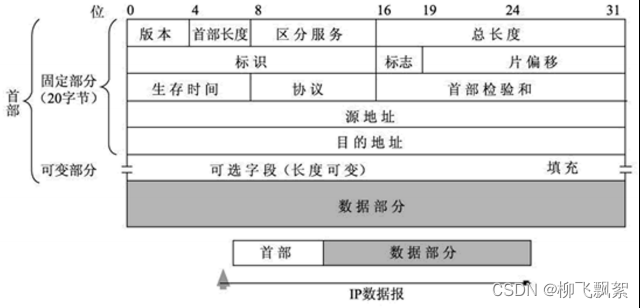

IP 协议

IP协议

协议—指示上层使用何种协议

标识、标志、片偏移—IP的分片

MTU— 最大传输单元，默认情况下规定的大小

数据链路层最大不能超过 1500 字节

MSS— 最大段长度—传输层分段后的数据大小—— 1460 字节 =MTU-IP 报头 -TCP 报头

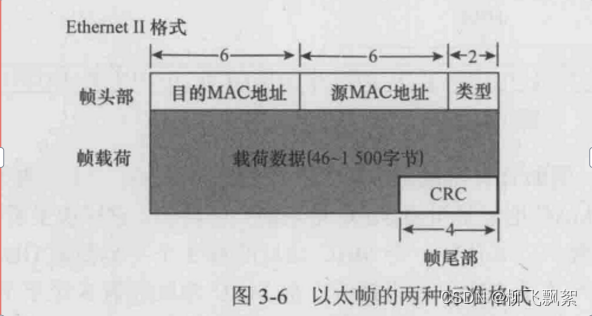

数据链路层—以太网协议

类型—标识上层协议类型

FCS— 帧校验序列— CRC 算法

ENSP的使用

配置步骤：

1.看广播域—看路由器的接口

2.分配网段

3.配置IP地址—为所有需要配置IP地址的节点配置IP地址

<Huawei>—用户视图

<Huawei>save —保存配置

<Huawei>system-view —进入系统视图（全局视图）

[Huawei]sysname R1—设备命名

[R1-GigabitEthernet0/0/0]display this —查看该位置，配的一些指令

[R1-GigabitEthernet0/0/1]undo—删除配置，在原配置之前加一个undo

DHCP—动态主机配置协议

UDP进行传输—67 68

C/S架构的一种协议

C-client—客户端—想要通过DHCP获取地址的设备 68

S-server—服务端—下发地址的设备 67

工作过程：

第一种场景—PC首次获取IP地址的情况

DHCP —discover包 —客户端—服务端 —广播发送的数据包

Sport 67 Dport 68

SIP 0.0.0.0 DIP 255.255.255.255

SMAC PC1 DMAC FF-FF-FF..FF

DHCP—offer包—服务端—客户端 —区分厂商的，华为单播发送，思科广播发送

Sport 68 Dport 67

SIP 服务端自身IP地址 DIP 准备下发的IP地址

SMAC 服务端 DMAC PC1

当网络中存在多台DHCP服务端时，将存在多个Offer包

DHCP—request 请求包—客户端-服务端 —广播发送

当客户端收到多个Offer包，会进行选择，选择最先收到的Offer包中携带的IP地址

Sport 67 dport 68

SIP 0.0.0.0 DIP 255.255.255.255

SMAC PC1 DMAC FF-FF-..FF

DHCP—ACK 确认包 服务端-客户端 可单播可广播

Sport 68 dport 67

Sip 服务器 dip 下发的地址

Smac 服务端 dmac 客户端

第二种场景—PC(客户端）再次获取IP地址的情况

PC具备存储记忆的功能

在一定时间内，如果PC想要再次获取IP地址，直接重复三四过程

DHCP—request 请求包—客户端-服务端 —单播

Sport 67 dport 68

SIP 曾经获取的IP地址 DIP 服务器的地址

SMAC PC1 DMAC服务器的地址

DHCP—ACK 确认包 服务端-客户端 可单播可广播

Sport 68 dport 67

Sip 服务器 dip 下发的地址

Smac 服务端 dmac 客户端

DHCP租期

24H—一天

T1—默认租期的50% —12H—单播

T2—默认租期的87.5%—21H—广播

续租的行为

DHCP —NAK

DHCP—relize—释放IP

DHCP配置：

第0步，路由器接口首先必须有IP地址

[R1]dhcp enable —启动DHCP服务

[R1]ip pool aaa —有多少个广播域就创建多少个地址池塘

[R1-ip-pool-aaa]network 192.168.1.0 mask 24—宣告下发地址范围

[R1-ip-pool-aaa]gateway-list 192.168.1.1 —下发网关

[R1-ip-pool-aaa]dns-list 8.8.8.8 114.114.114.114—下发DNS服务器信息

这两个域名是开源的域名解析服务器的IP地址

[R1-GigabitEthernet0/0/0]dhcp select global —对应接口激活全局池塘的配置

PC>ipconfig

<R1>display current-configuration —查看设备所做的所有配置

Telnet —远程登录协议

[R1]aaa—华为设备存储账号和密码的空间

[R1-aaa]local-user huawei password cipher 123456—创建登录账号和密码，华为默认密文存储

[R1-aaa]local-user huawei service-type telnet—让这个账号用作telnet（远程登录）

[R1-aaa]local-user huawei privilege level 0—设置登录权限，数值越大权限越高

[R1]user-interface vty 0 4—创建用于登录的接口，注意这里的接口是虚拟接口，

并不真实存在

[R1-ui-vty0-4]authentication-mode aaa—绑定aaa空间的账号和密码

 <r2>telnet 192.168.3.1—测试

 实验练习

1.DHCP配置

2.Telnet远程登陆配置

3.dns配置

路由

 1.DHCP配置

路由器配置：

The device is running!

<Huawei>sys
<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]sys R1
[R1]int g 0/0/0
[R1-GigabitEthernet0/0/0]ip add 192.168.1.1 24
[R1-GigabitEthernet0/0/0]
Jul  6 2023 15:02:52-08:00 R1 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IP
on the interface GigabitEthernet0/0/0 has entered the UP state.
[R1-GigabitEthernet0/0/0]int g 0/0/1
[R1-GigabitEthernet0/0/1]ip add 192.168.2.1 24
Jul  6 2023 15:03:24-08:00 R1 %%01IFNET/4/LINK_STATE(l)[1]:The line protocol IP
on the interface GigabitEthernet0/0/1 has entered the UP state.
[R1-GigabitEthernet0/0/1]int g 0/0/2
[R1-GigabitEthernet0/0/2]ip add 192.168.3.1 24
Jul  6 2023 15:03:57-08:00 R1 %%01IFNET/4/LINK_STATE(l)[2]:The line protocol IP
on the interface GigabitEthernet0/0/2 has entered the UP state.
[R1-GigabitEthernet0/0/2]q
[R1]
[R1]dhcp enable
Info: The operation may take a few seconds. Please wait for a moment.done.
[R1]ip pool aa
Info: It's successful to create an IP address pool.
[R1-ip-pool-aa]net
[R1-ip-pool-aa]netbios-type
[R1-ip-pool-aa]network 192.168.1.0 mask 24
[R1-ip-pool-aa]ga
[R1-ip-pool-aa]gateway-list 192.168.1.1
[R1-ip-pool-aa]dns
[R1-ip-pool-aa]dns-list 8.8.8.8 114.114.114.114
[R1-ip-pool-aa]q
[R1]int g 0/0/0
[R1-GigabitEthernet0/0/0]dhcp se
[R1-GigabitEthernet0/0/0]dhcp select gl
[R1-GigabitEthernet0/0/0]dhcp select global
[R1-GigabitEthernet0/0/0]q
[R1]ip pool bb
Info: It's successful to create an IP address pool.
[R1-ip-pool-bb]net
[R1-ip-pool-bb]netbios-type
[R1-ip-pool-bb]network 192.168.2.0 mask 24
[R1-ip-pool-bb]ga
[R1-ip-pool-bb]gateway-list 192.168.2.1
[R1-ip-pool-bb]dns
[R1-ip-pool-bb]dns-list 8.8.8.8 114.114.114.114
[R1-ip-pool-bb]q
[R1]int g 0/0/1
[R1-GigabitEthernet0/0/1]dhcp se
[R1-GigabitEthernet0/0/1]dhcp select g
[R1-GigabitEthernet0/0/1]dhcp select global
[R1-GigabitEthernet0/0/1]q
[R1]

PC1获取的IP地址

在PC1基础设置点击DHCP，再点应用即可

 PC3获取的IP地址

 2.Telnet远程登陆配置

路由器配置

[R1]aaa
[R1-aaa]lo
[R1-aaa]local-user  huawei pa
[R1-aaa]local-user  huawei password ci
[R1-aaa]local-user  huawei password cipher 123456
Info: Add a new user.
[R1-aaa]lo
[R1-aaa]local-user huawei se
[R1-aaa]local-user huawei service-type te
[R1-aaa]local-user huawei service-type telnet
[R1-aaa]lo
[R1-aaa]local-user huawei pri
[R1-aaa]local-user huawei privilege level 15
[R1-aaa]q
[R1]user-int
[R1]user-interface vty 0 4
[R1-ui-vty0-4]au
[R1-ui-vty0-4]authentication-mode aaa
[R1-ui-vty0-4]

R2路由器远程登陆R1

<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys R2
[R2]int g 0/0/0
[R2-GigabitEthernet0/0/0]ip add 192.168.3.2 24
[R2-GigabitEthernet0/0/0]
Jul  6 2023 15:50:21-08:00 R2 %%01IFNET/4/LINK_STATE(l)[1]:The line protocol IP
on the interface GigabitEthernet0/0/0 has entered the UP state.
[R2-GigabitEthernet0/0/0]q
[R2]q
<R2>telnet 192.168.3.1
  Press CTRL_] to quit telnet mode
  Trying 192.168.3.1 ...
  Connected to 192.168.3.1 ...

Login authentication


Username:huawei
Password:
<R1>sys
Enter system view, return user view with Ctrl+Z.
[R1]

登陆成功！

3.dns配置

HTTP配置



DNS配置



客户端配置
