STM32核心板电路设计与外围模块解析(原理图对照版) | 零基础入门STM32第二十四步

主题内容教学目的/扩展视频
核心板电路分析讲解涉及STM32单片机及其外围电路,包括电源管理、复位电路、IO端口等。提及了电路设计细节和元器件选择,鼓励通过项目开发积累经验学习电路设计。

师从洋桃电子,杜洋老师

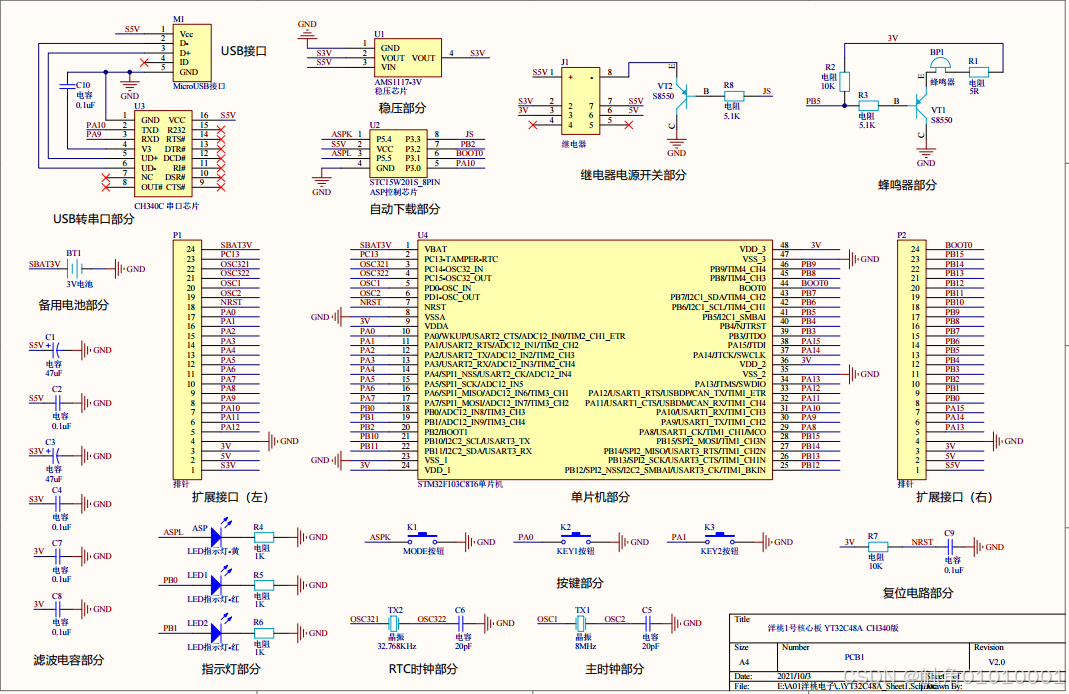

(图1:洋桃一号开发版电路原理图—核心板)

🔌 核心模块详解

  1. 电源管理系统

    • 采用AMS1117-3.3V稳压芯片(标注:U1)
    • USB接口(J1)输入5V→3.3V转换路径分析
    • 备用电池(SB850)的供电切换逻辑
  2. STM32F103C8T6主控

    • 引脚分配图解读(PA9/USART_TX,PB5/LED等)
    • 主时钟电路:8MHz晶振(Y1)与负载电容(C1,C2)
    • 复位电路:RC延时+手动复位(SW1按钮)
  3. 外围接口电路

    • USB转串口通信模块(CH340G芯片)
    • LED指示灯(D1-D4)的限流电阻计算(R3-R6)
    • 扩展接口(J2/J3)的GPIO复用功能说明
  4. 特殊功能单元

    • 蜂鸣器驱动电路(VT2三极管控制)
    • RTC后备电源(CR1220纽扣电池)
    • 按键防抖处理(SW2-SW5并联电容)

🛠️ 设计技巧揭秘

  • PCB布局经验:电源走线宽度计算、数字/模拟地分割
  • 元器件选型:滤波电容(C10 0.1μF)的退耦作用
  • 调试接口:SWD下载口(J4)的复用设计

📸 核心板实物图

(图2:核心板正面示意图)

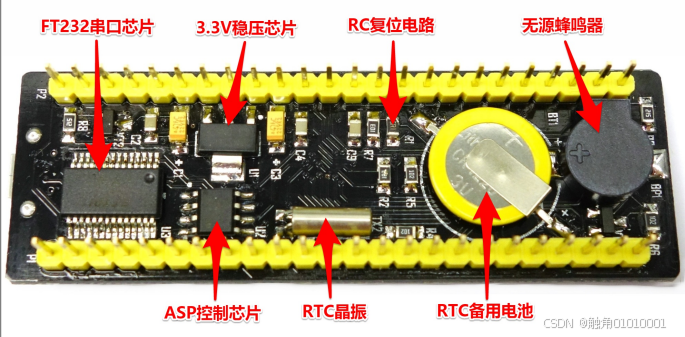

(图3:核心板背面示意图)

🔗 相关资源

[1] 洋桃电子B站课程-STM32入门100步
[2] STM32F103xx官方数据手册
[3] STM32F103X8-B数据手册(中文)
[4] 洋桃1号开发板电路原理图(核心板)


💬 技术讨论(请在评论区留言~)

📌 下期预告:下一期将探讨点亮LED,欢迎持续关注!

点击查阅🔍往期【STM32专栏】文章

版权声明:本文采用[CC BY-NC-SA 4.0]协议,转载请注明来源
实测开发版:洋桃1号开发版(基于STM32F103C8T6)
更新日志

  • v1.0 初始版本(2025-2-25)
