本文详细介绍了物联网产品设计中模具的结构，包括前模和后模的组成部分，如前模芯、后模芯、定位装置、顶针板等，并解释了各类特征如碰穿、插穿、枕位等在模具设计中的作用。
模具是用来制作成型物品的工具，这种工具由各种零件构成，不同的模具由不同的零件构成。
它主要通过所成型材料物理状态的改变来实现物品外形的加工。

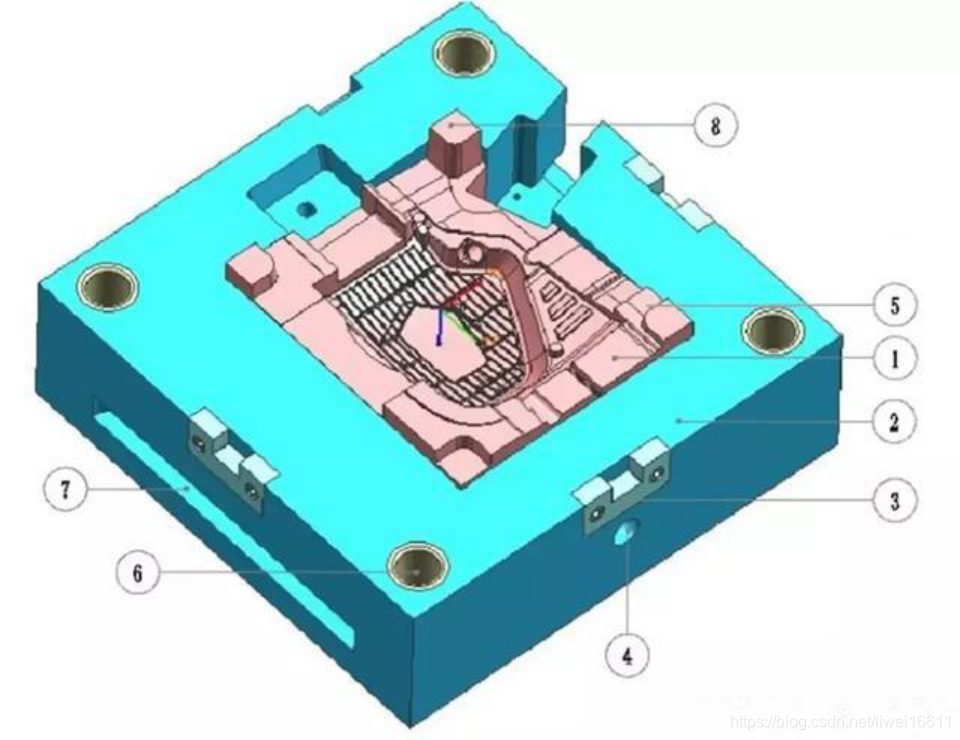

1. 前模
有射胶口的就是前模，没有的则是后模。
①前模芯或定模芯
②前模板或A板
③边锁，起定位作用
④吊模螺丝孔或吊环孔，用于模具吊装
⑤PL面，分型面，前模和后模相接触的部分
⑥导套孔
⑦码模槽或码模坑
⑧虎口，起定位作用
2. 后模
①后模芯或动模芯
②后模板或B板
③方铁或凳仔方
④底板
⑤上顶针板或面针板
⑥下顶针板或底针板
⑦回针或复位杆，大部分模具需要在上面套弹簧
⑧滑块或侧抽芯，一般采用和模芯相同的材料
⑨压条或滑块压板
⑩镶件，是为成型产品中的一些深骨位，方便加工
