背景

在IEEE 802.11标准中，DCF（Distributed Coordination Function，分布式协调功能）是最基本的信道接入机制，基于CSMA/CA（Carrier Sense Multiple Access with Collision Avoidance，带碰撞避免的载波侦听多路访问）。在DCF中，所有的数据包都被平等地对待，没有区分优先级。这在所有流量都具有相同优先级的情况下表现良好，但在需要处理不同优先级的流量时，如语音和视频流量与普通数据流量，它的表现就不尽如人意了。

IEEE 802.11e标准引入了增强型分布式信道访问（Enhanced Distributed Channel Access，EDCA）机制，以支持服务质量（QoS）需求。EDCA是基于802.11 DCF的扩展，也是基于竞争的方式来访问信道。EDCA引入了业务等级的概念，不同的业务等级接入参数不同，不同类型的应用使用不同的业务等级，从而增强了WLAN的QoS性能，以便满足各类应用的服务质量需求。

EDCA

接入流程

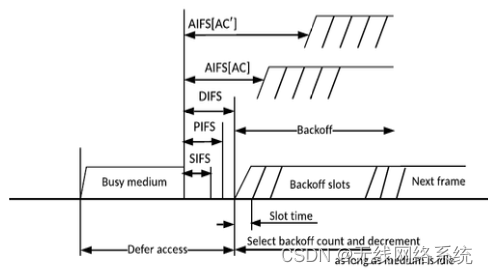

EDCA接入流程如下所示，来自802.11

EDCA将数据流量划分为四个访问类别（Access Categories，ACs），分别是语音（AC_VO）、视频（AC_VI）、最佳努力（AC_BE）和背景（AC_BK）。每个AC都有其独立的参数集来控制竞争窗口大小（CWmin/CWmax）、争用间隔时间（AIFS, Arbitration Inter-Frame Space）、传输机会限制（TXOP, Transmission Opportunity）等。

EDCA接入流程跟DCF整体上是一致的，AIFS[AC]=SIFS + N x Slot。对于DIFS来说，N=2.

基于802.11-2020，Slot time和SIFS如下：

PHY	Slot time	SIFS
DSSS PHY	20us	10us
HR/DSSS PHY	20us	10us
OFDM 20MHz PHY	9us	16us
HT/VHT PHY	9us	16us

TXOP

TXOP是一种基于时间的资源分配机制，主要是强调资源公平性而非吞吐率公平性。

在一个TXOP期间，一个STA可以发送多个帧，而不仅仅是一个帧，这样可以通过降低接入信道的开销来一定程度上提升系统的效率。但是在一个TXOP期间，只有一个STA可以发送数据，其他的STA必须等待，这样又会加大时延。

基于数据/ACK的这种方式有一个相对固定的系统开销。就平均来说，多个STA发送同样数量和大小的数据帧，DCF强调的是公平性，不管各个STA使用的PHY速率如何，最终的吞吐率都一样，因为DCF会确保每个STA的发送机会是
