FDM3D打印系列——RX-78-2高达胸像打印

FDM3D打印高达头像

  大家好，我是阿赵。
  2024年的第一篇博客，做一个3D打印作品，RX-78-2高达胸像打印。

  成年男人是很少收得到礼物的，所以礼物都要自己准备。这个模型，就算是我自己送给自己的圣诞礼物和新年礼物了。
  做这个高达头像打印的过程，我录了个视频，有兴趣的朋友可以看一下。
  经常打印模型，但其实每一次都有一些新的尝试。这一次的尝试主要是渗线方面的。做过bandai高达模型的朋友，应该都知道，虽然那个是拼装模型，但如果效果要好看，需要做一些额外的工作，比如喷漆、渗线、水贴等。其中渗线是成本最低而最容易出效果的一步。
  正常高达模型的渗线方式很简单，用渗线液点住刻线槽的一端，然后渗线液就会自己流动到刻线槽里面。

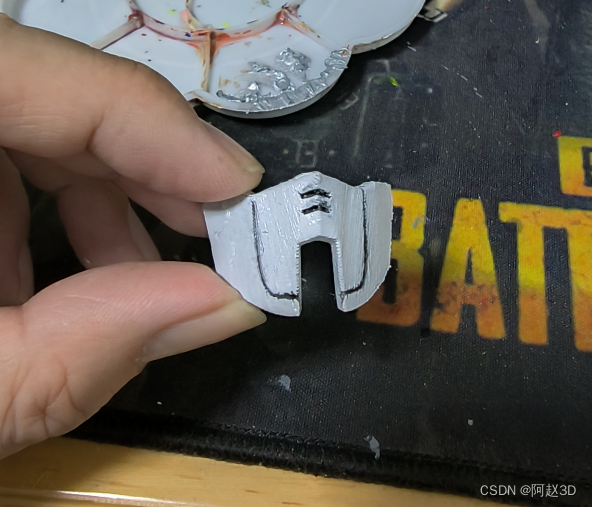

  但FDM3D打印因为层纹的原因，是不能用渗线液的，因为渗线液会沿着层纹渗透。如果用丙烯颜料来刻线，由于凹槽太小，很难很精准的的填到线里面。如果先涂了颜色，再用笔来画线，一般的黑色圆珠笔或者签字笔是不能画在丙烯颜料上面的。所以之前我都是用铅笔来刻线，但铅笔的颜色不够深，而且画出来的线很虚，效果也不是很好。

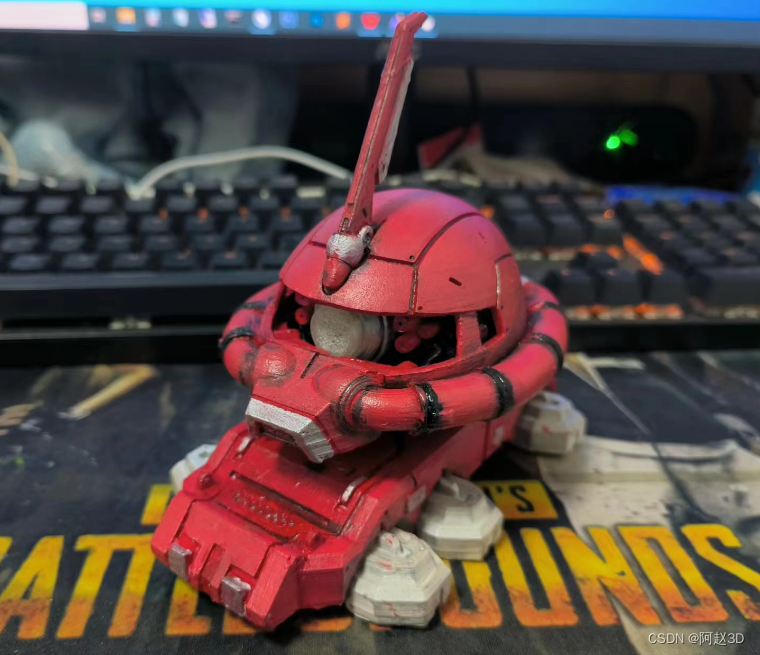

  有一天，我拿一个之前打印的旧扎古头模型重新上色，由于之前涂的红色太深，感觉不好，所以重新涂了一个浅色一点，亮度高一点的红色。涂完之后，发现原来的刻线里面的颜色较深，然后后面涂的颜色较浅，居然也有了好像不错的渗线效果。

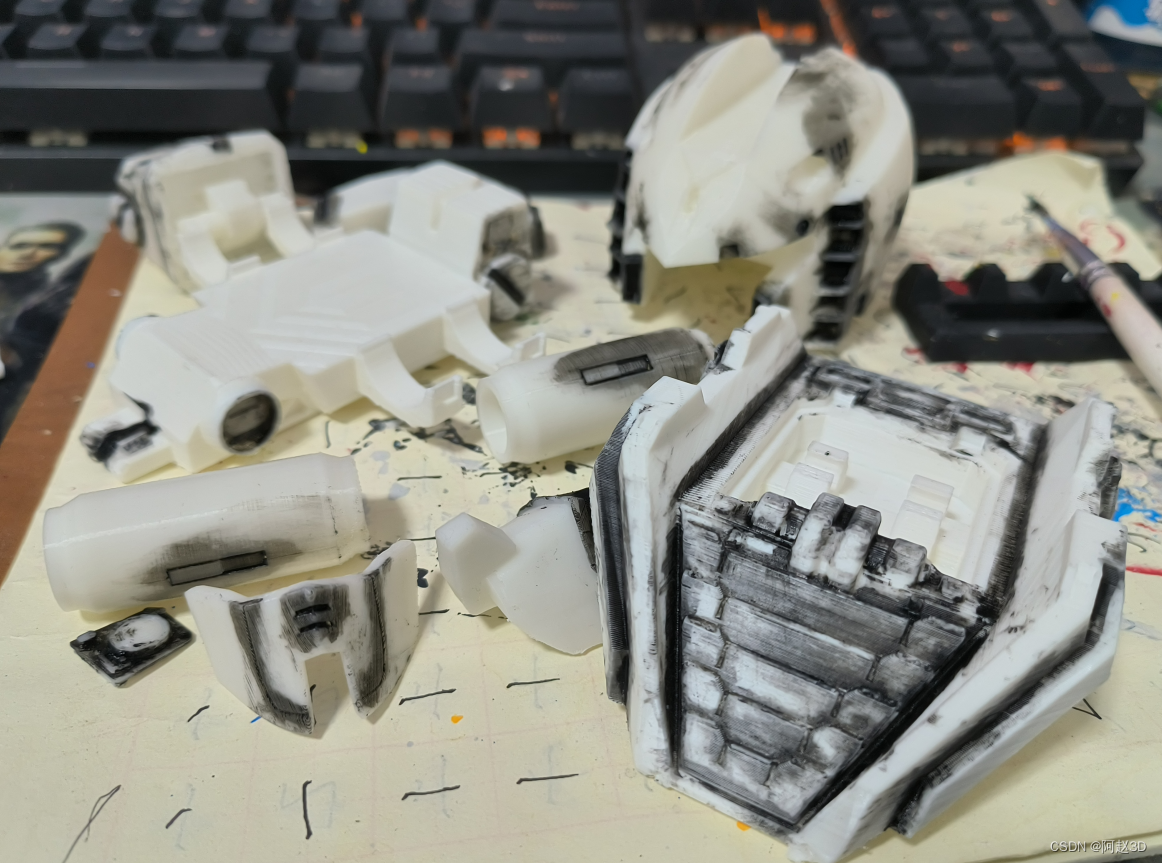

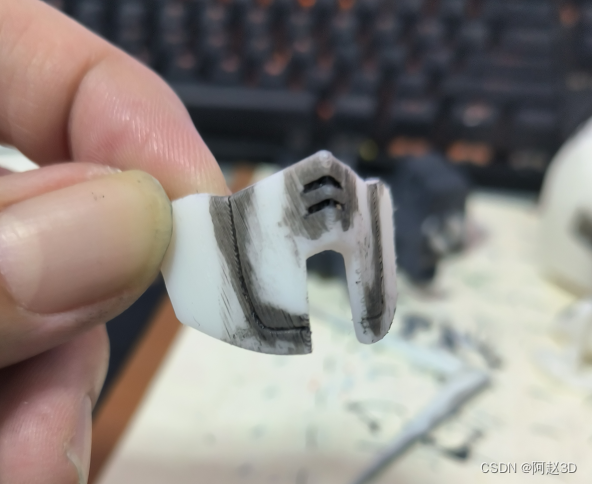

  于是这一次，我就尝试一下，先在刻线凹槽里面涂了黑色，然后立刻用纸巾擦掉。这样就只有凹进去的地方保留着黑色。然后再在外面二次涂色：

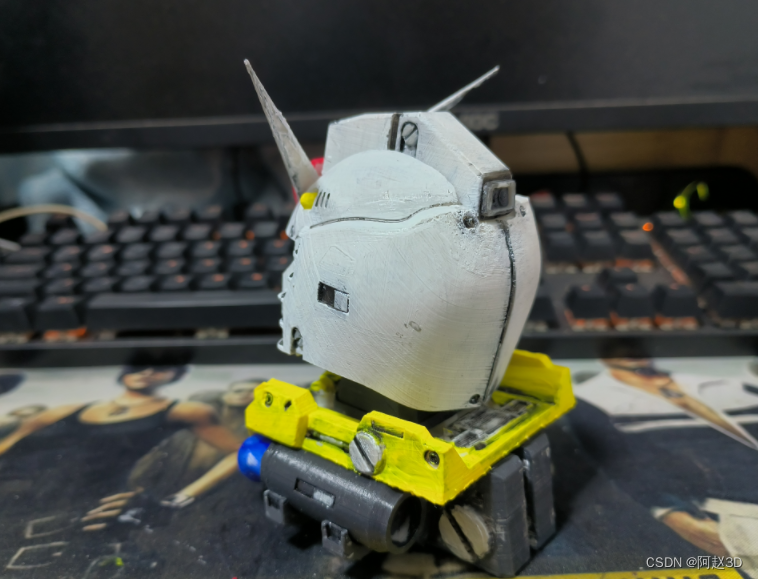

  这个做法，是可以做出比较明显的渗线效果，不过有个问题，由于底色上面有很多淡淡的黑色，导致二次上色的时候颜色很难覆盖，需要多次的补色才能掩盖住。然而这种效果，却意外的做出了一种脏脏的做旧质感。至于效果好不好，就只能见仁见智了。
  回头再说一下这个模型本身。模型的效果不错，结构不算复杂，细节很多。但用于3D打印，却有很多硬伤的地方。

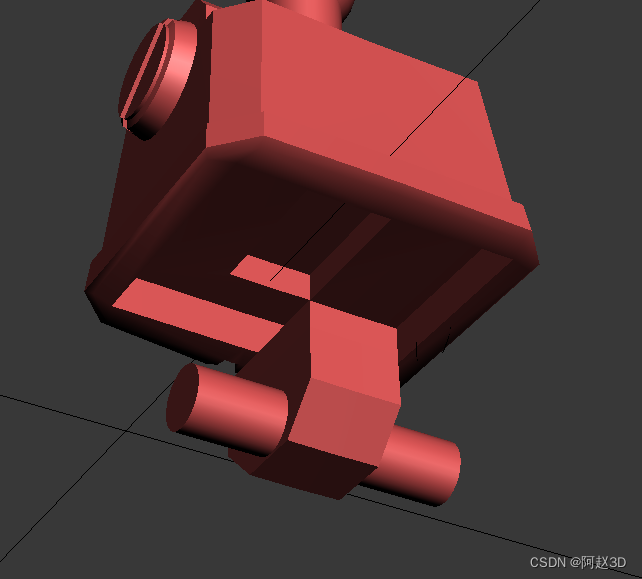

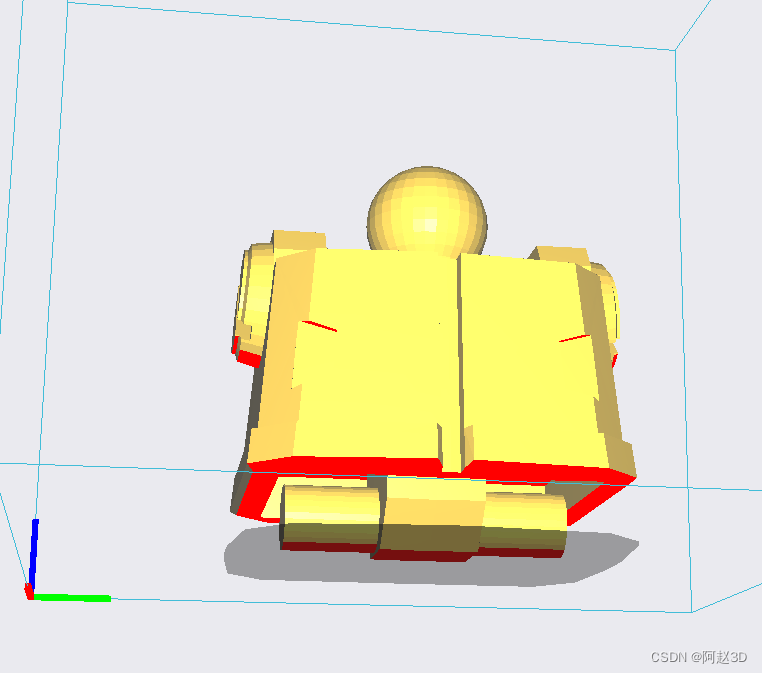

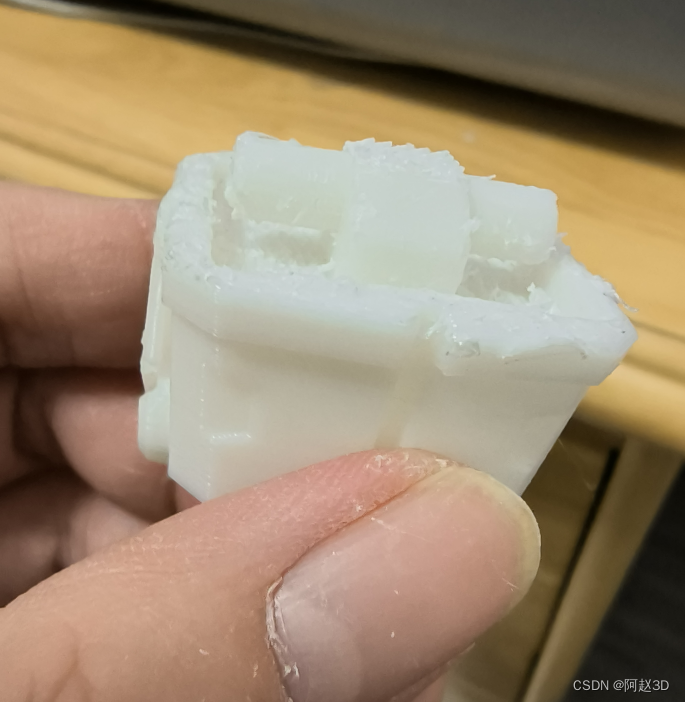

  比如这个颈部模型，上下都是圆形的接合部位，特别是下面，在两条圆柱槽后面，还有一个凹槽。这样的设计，在打印的过程中如果不加支撑，是肯定打不出的，如果加了支撑，拆支撑的时候就很难拆，甚至会弄坏想打印的结构。

  我是加了支撑打印的，拆支撑拆了半个小时，然后再各种打磨，才勉强能用。
  这个时候，最好是对模型进行一定的修改，比如上面的颈部模型，上面的圆球和圆柱部分，可以分离出来单独打印，然后脖子上面留一个凹槽，用于组合和粘贴。

  下面的结构部分也同样的分离出来，留上槽位来做组合粘贴。

  这样，打印的时间大大的节省，因为少了很多支撑。然后打印出来也不需要各种拆支撑和打磨，效果会更好。

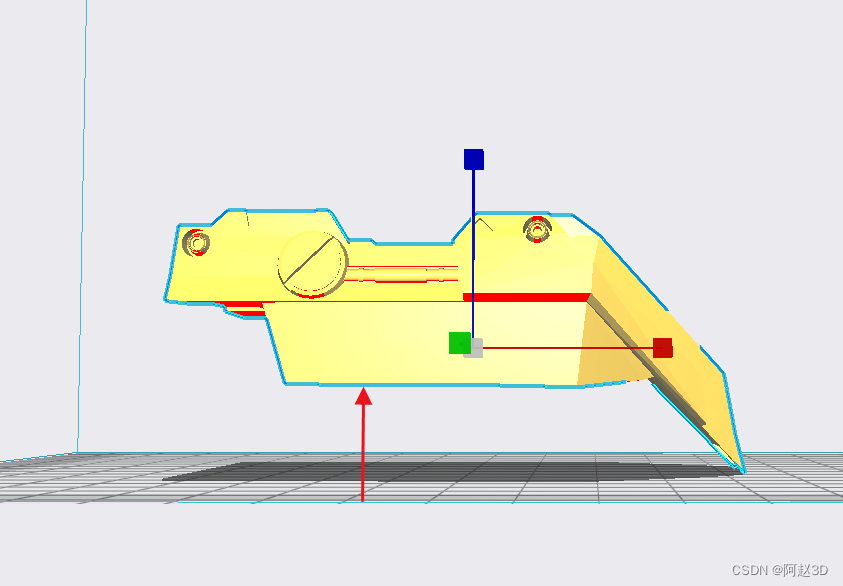

  想这个胸甲部分的模型，原模型是这个样子的。

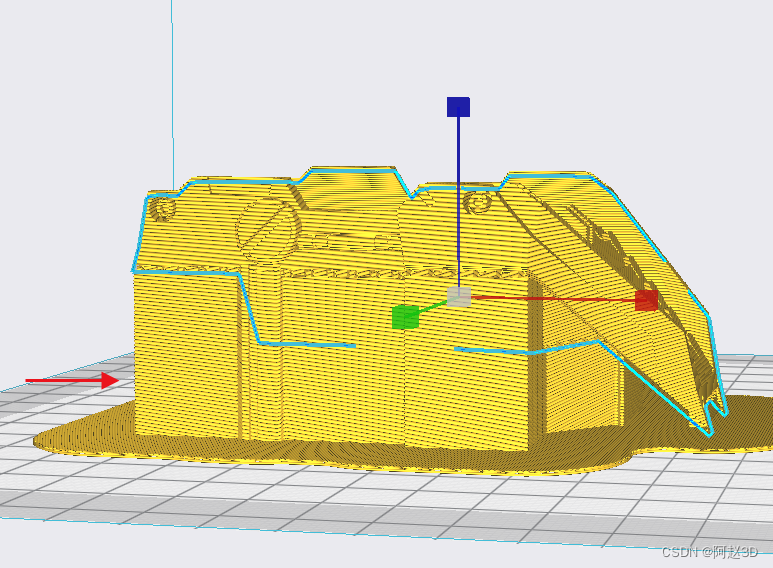

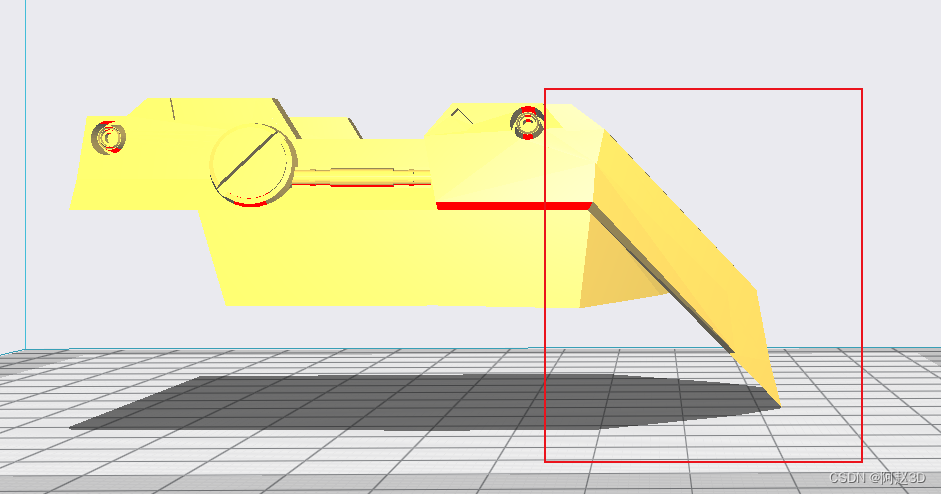

  加上支撑之后，会发现支撑比本体还多，打印时间大部分都变成了来源于支撑了。如果修改一下模型，把前面部分分离出来，那么打印时间就可以大大减少了。

  FDM打印的效果的确是比较差，层纹非常明显，很难达到产品级别的效果。不过作为3D打印的入门，还是一种不错的尝试和摸索。所以玩FDM打印，就是各种的折腾。

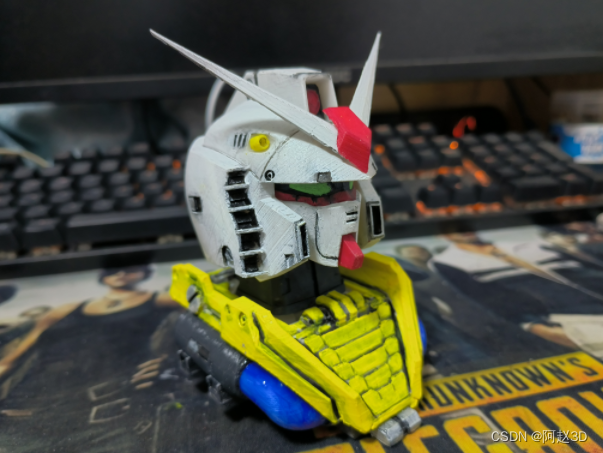

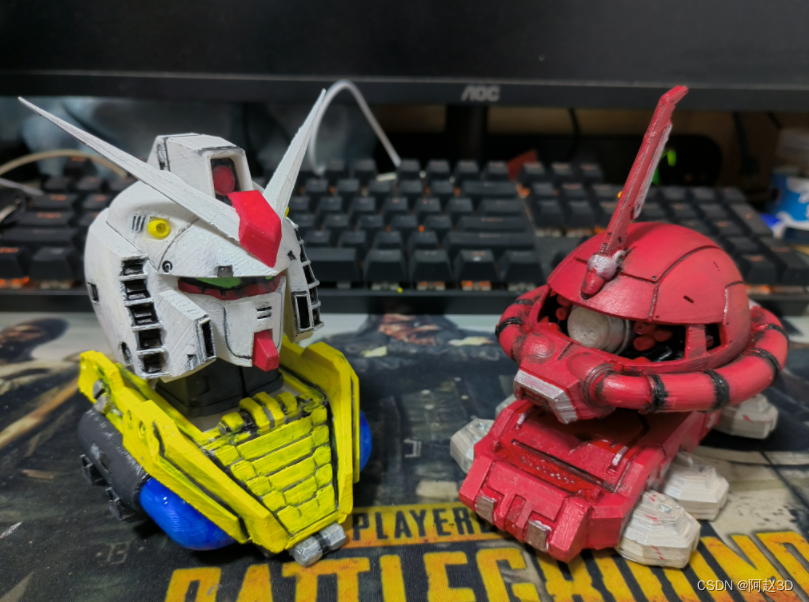

  最后来看看成品效果，使用创想三维的Sermoon V1 Pro打印机，创想三维的Ender-pla材料：
