FDM3D打印系列——黑龙波飞影打印

  大家好，我是阿赵。
  最近我用3D打印机制作了一个模型。这个角色应该上了年纪的朋友都认识吧，就是幽游白书里面使用黑龙波的飞影。

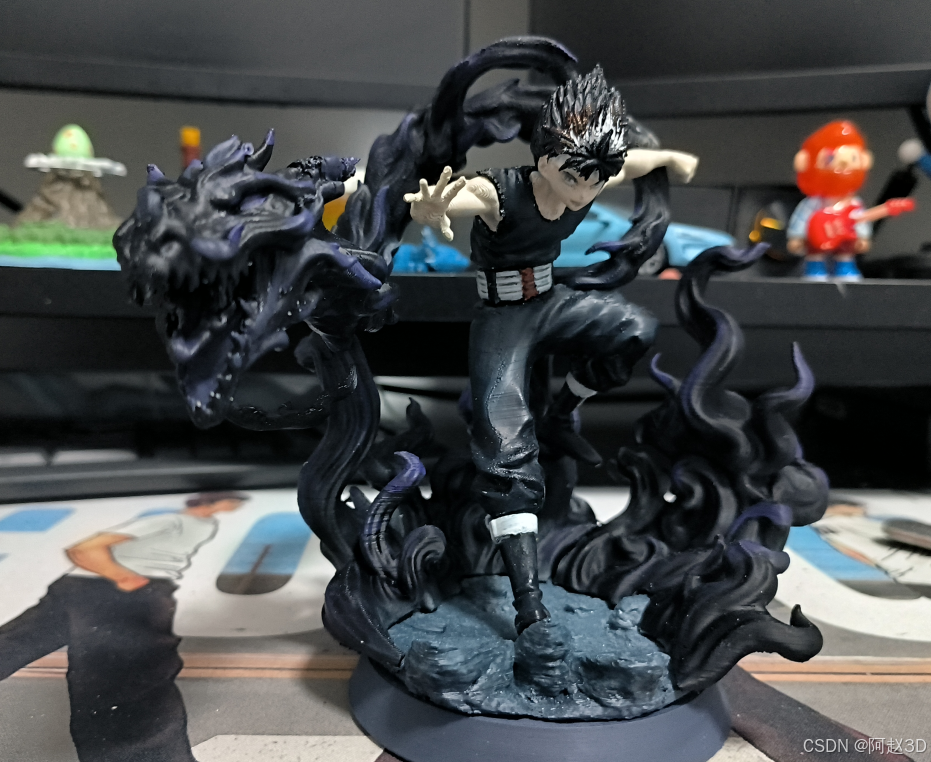

黑龙波飞影

  下面来看看打印制作的过程。
  FDM3D打印的速度很慢，阿赵我用的打印机是老款的设备，打印速度更慢，所以就略过了打印的过程了。
  由于阿赵上班的时间很长，早上7点半出门，晚上10点半才回到家，所以很难在打印完一个部件之后手动换模型继续打印，于是我把多个部件合并在同一个切片模型里面，这样可以连续打印十几个小时，同时把多个部件打印出来。

  3D打印是需要加支撑的，不然悬空的模型部位就打印不出来，之前我打印的时候都是使用垂直支撑，出来的效果会很差，问题主要有3点，第一点是模型和支撑接触的地方，会非常粗糙，凹凸不平。第二点是在拆除支撑的时候，垂直支撑是非常难以拆除的。第三点，垂直支撑的内部是有打印内容的，虽然密度不如正常模型部位那么高，但也非常耗费打印材料。

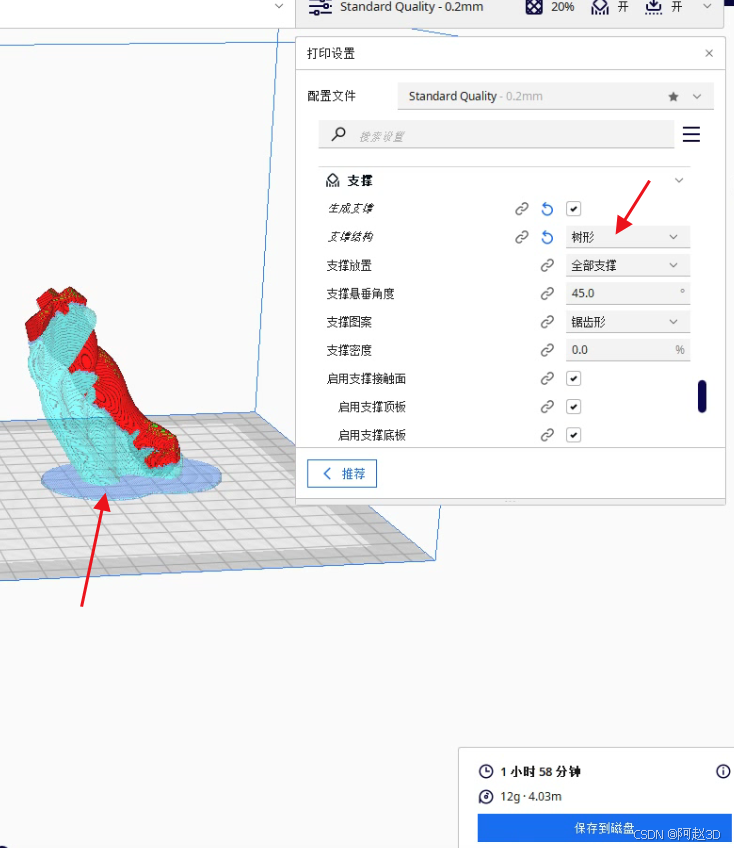

  这一次我没有使用垂直支撑，而是用了树形支撑。树形支撑不是所有切片工具都带有的，我使用的是Cura切片软件。使用方式很简单，在支撑设置里面找到支撑结构，然后下拉，选择树形，就可以了。

  树形支撑的优点有3个，第一，树形支撑的里面是空心的，只有边缘一圈需要打印，所以节省了打印材料。第二，树形支撑在垂直面和模型接触的地方，可以生成一层类似保护膜一样的阻挡结构，不会让模型边缘凹凸不平。不过底部支撑的部位还是避免不了。第三，树形支撑由于空心和对模型接触少，拆支撑相对会比较简单。

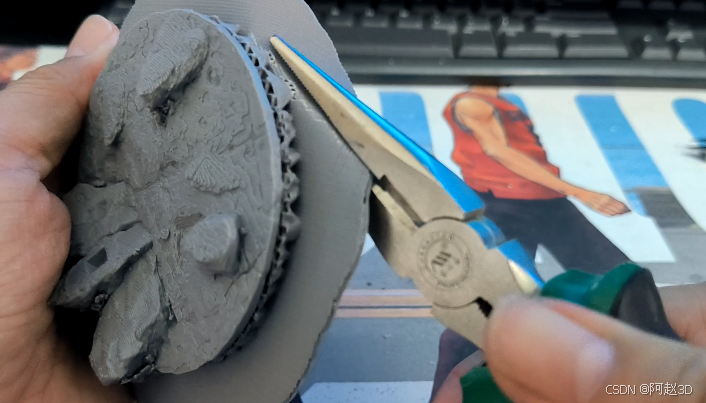

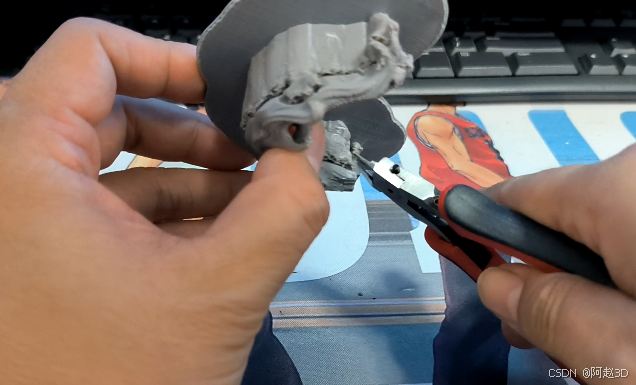

  接下来是漫长的拆支撑过程。虽然树形支撑比较好拆，但也耗费了我不少的时间。树形支撑其实很多时候用手直接拆都可以拆得掉，但由于它的边缘很薄，比较锋利，所以如果支撑结构复杂时，也比较容易割到手。于是我自己是习惯用钳子之类的工具来拆除的。但用钳子也有一个问题，拆得太顺利，会把某些模型的薄弱部位或者尖端部位不小心扯断了。

  拆完支撑之后，由于模型和支撑垂直接触的部位还是会有坑坑洼洼的表面，所以打磨是少不了的。我的习惯是先用电动打磨工具，不同目数的打磨头，先把大面积的部位打磨一次，然后再用不同目数的手动打磨棒，打磨细节的部位。打磨是一个很漫长和痛苦的过程。

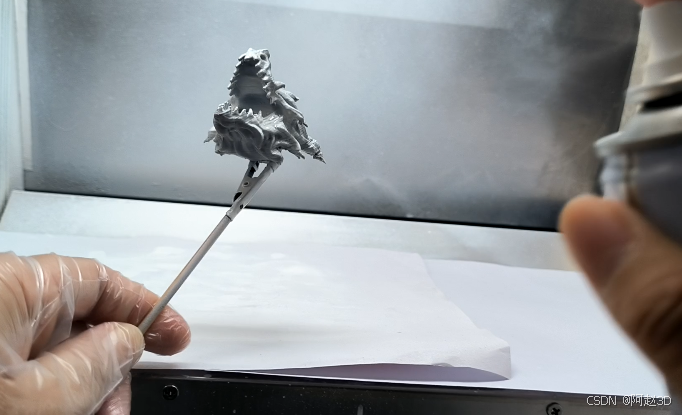

  在上颜色之前，我的习惯一般会先喷一层水补土。水补土的作用主要有3个，第一是稍微掩盖打印的层纹和支撑产生的瑕疵。第二是可以统一模型的颜色，比如模型如果用不止一种颜色的材料，通过喷水补土，可以把基础颜色统一。第三是可以增加之后上色时颜料的附着度。水性漆颜料在PLA材料的表面附着力是不太好的，如果直接把颜色上到PLA表面，颜色有时候会上不了。先上一层水补土，再在水补土的基础上上颜色，附着力就会好一些。

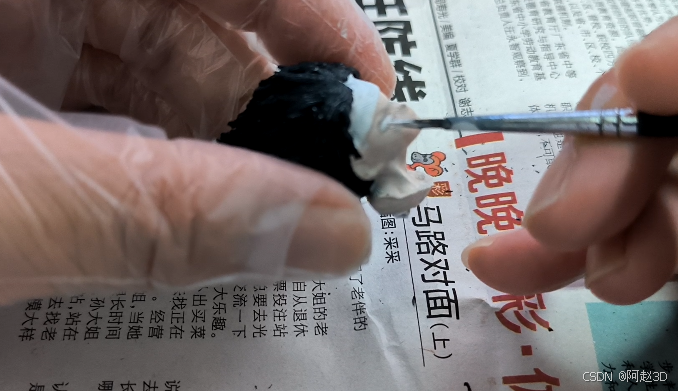

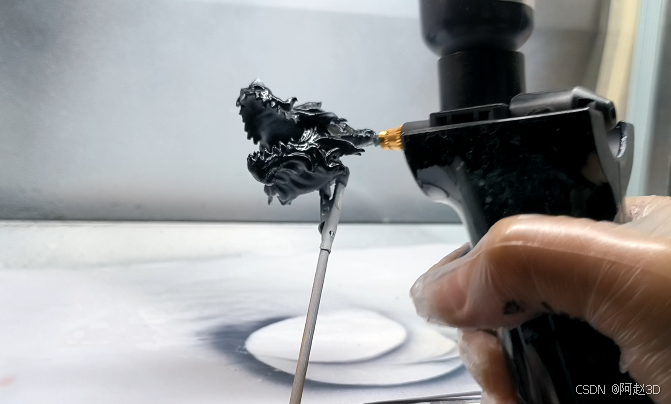

  接下来是上色时间了。我的上色分成2种。对于大面积的颜色，我一般是直接喷漆。比如这个飞影的模型，大面积的使用了黑色，所以我就可以直接喷。对于细节的部位，或者需要调颜色的时候，我一般会选择手涂颜色。3D打印的上色过程很重要，很多朋友打印完模型之后，最终的效果不理想，就是因为颜色没有上好。不过这个过程需要一定的美术基础，毕竟由于现在大家都依赖于使用电脑，现在很多美术毕业的学生，都很久没有拿起过画笔在调色盘上调颜色。多色3D打印机已经上市一段时间了，以后可能有一天就不需要再这样手动上颜色了。不过真彩多色3D打印机的价格还是很贵，所以暂时来说，手涂技巧还是比较重要的。

  终于到了组装的阶段了，把刚才上完颜色的模型部件逐一拼接在一起。这里一般是需要使用胶水的。

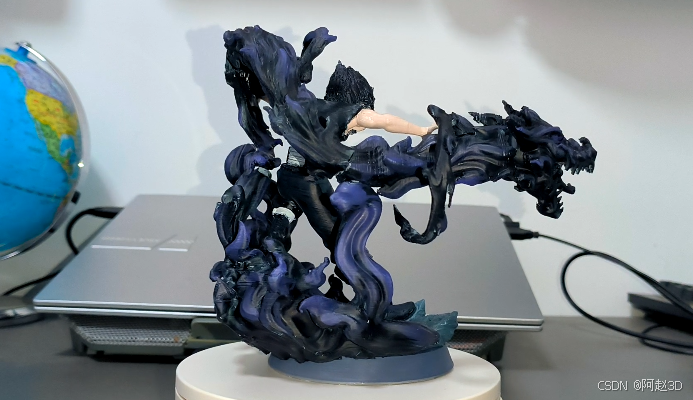

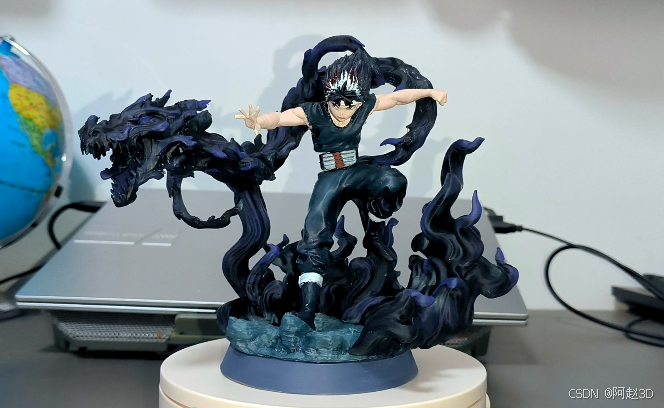

  组装完成！看看这个模型的效果，是不是还过得去呢？

  说起来，阿赵我接触3D打印的时候第一个打印的模型也是黑龙波飞影，这个是2年前打印的飞影。

  对比一下，大家可以看看，阿赵我对于3D打印的技术是不是也稍微提高了一些呢？
