运算放大器之负反馈

                                  运算放大器负反馈电路组态分析

以下守于运算放大器负反馈电路的四种方式：

1,并联电压负反馈

图1(a)是反相比例运算电路。从反馈类型来看，反馈电路自输出端引出而接到反相输入端。设输入电压μi为正，则输出电压μo为负。此时反相输入端的电位高于输出端的电位．输入电流和反馈电流的实际方向即如图1(a)中所示．差值电流 即削弱了净输入电流(差值电流)，故为负反馈。

反馈电流

取自输出电压(即负载电压) ,并与之成正比，故为电压反馈。反馈信号与输入信号在输人端以电流的形式作比较,两者并联，故为并联反馈。因此,反相比例运算电路是引入并联电压负反馈的电路。由前面讨论可知，电压负反馈的作用是稳定输出电压，并联反馈电路则降低输入电阻。

反馈系数F由定义式得出：其中XF为反馈电流，所以反馈系数 。可见，反馈系数具有电导（电阻的倒数）的量纲，称为互导反馈系数。

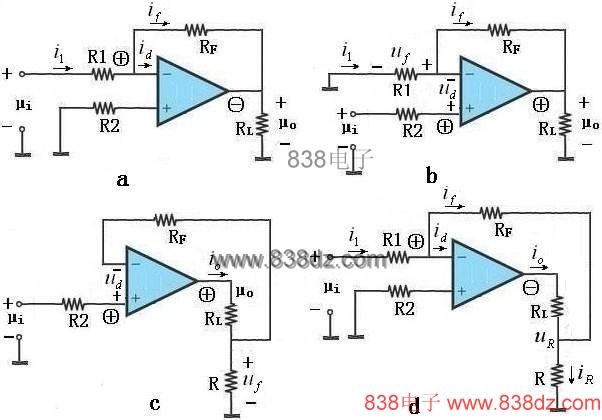

                                 图1 运算放大器负反馈电路的四种方式

2,串联电压负反馈

由1(b)是同相比例运算电路。从反馈类型来看，反馈电路自输出端引出接到反相输人端，面后经电阻RL接“地”。设为正，则
