运放为啥添加负反馈

首先要了解反馈

专业点的解释是,将输出信号通过某种方式,回送到输入环节,和原输入信号合并成完整的净输入信号,再或者单独当一个输入信号来影响输入或者输出的这个操作称之为反馈。

说人话

我在家门口玩,我妈出门手拿笤帚,气呼呼的喊我,狗蛋儿~~回家吃饭,一声两声三声接连喊了N声嗓子都喊哑了我就是不答应,我妈也不知道我听到没听到,也不知道我在哪里玩,就只顾着狗蛋狗蛋的喊,向外发指令,这叫开环,没有反馈。

有开就有闭,当我妈喊狗蛋儿~回家吃饭,我但凡听到了我就回应她,阿好嘞立马回家,或者喊~妈我在玩一会儿,有问有答,这叫闭环,我妈起码知道了我在哪里我在干啥对不对。

这个反馈分为两种,一个是正反馈一个是负反馈

正反馈就是我妈喊我回家吃饭,我听到后我告诉我妈,我就不回家,你能拿我怎么样。这只会让我妈越来越暴躁然后手里的笤帚会论的更猛烈。正反馈类似推波助澜,加剧变化过程。

负反馈就是我妈喊我回家吃饭,我听到后我告诉我妈,好嘞妈,我马上回家,我是一个听话的乖宝宝,这样你妈听到后心里面甚是宽慰,孩子长大了。自然我回家也不会挨打,这就是负反馈,作用就是稳定。

总结:在电学中,负反馈能够实现电路的稳定,而正反馈效果推波助澜,煽风点火,生怕出殡不怕殡大。

咱们实际使用中呢,负反馈还是非常多的,正反馈应用产产生自激震荡的场合以及信号发生的电路中。

认识反馈(咱们拿负反馈举例子)

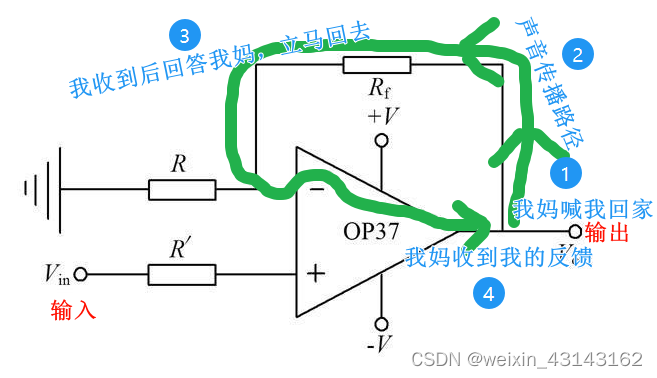

这是一个同相比例运算放大器,判断这个电路有没有反馈先判断这个电路有没有环路,也就是有没有输出的信号反回来影响输入来改变输出的环路。

好,首先我们先找到输出端,咱们往回看,看到了电阻RF,顺着这个RF找到运算放大器输入端的位置负输入端,从而影响运放的正负输入端压差,来改变输出。这个反馈让输出更平稳(让我妈不生气)这就是负反馈。

那么还有一种正反馈

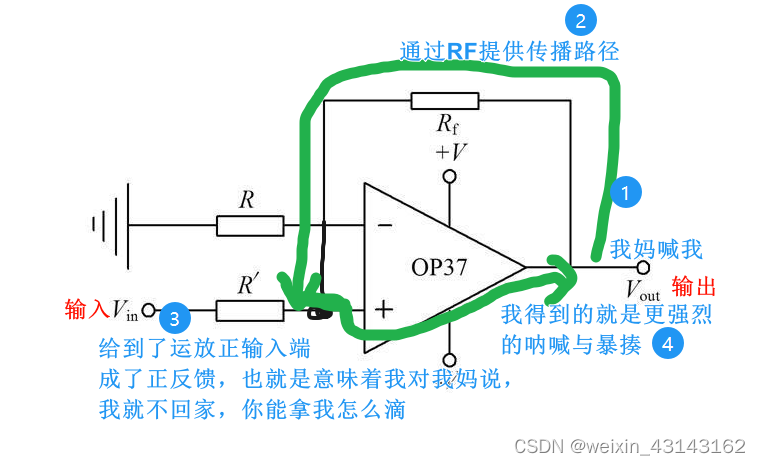

输出经过电阻Rf,给到了运放的正输入端,这个反馈叠加到了正输入端让输入更强,起到了推波助澜的作用,也就是让我妈更暴躁,我肯定避免不了挨一顿打,所以,这叫正反馈。

利用这个正负反馈实现电路中非常多的功能与作用(自行查询相关资料)

负反馈并不是一味的让输出平稳安稳当一个好孩子,他当好孩子也是有条件的,当超过一定的条件也会叛逆,让其输出产生自己震荡,比如咱们唱歌时候的麦克风让印象发出刺耳的声音,这就是在没说话的时候也就是没有输入信号的时候由于某种条件的达成,让输出端自己产生了一定频率的信号。产生了自激震荡把真正的输入信号给淹没也就让放大器给失效了。

负反馈自激震荡条件产生机理

刚才咱们说到,输出的信号经过一个回路回到了负输入端,改变运放的输入稳定输出对吧,但是这是理论也没啥问题,实际情况则不然,输出信号经过这个反馈网络回到输入端在到输出端的时候存在滞后相移环节,也就是延迟。

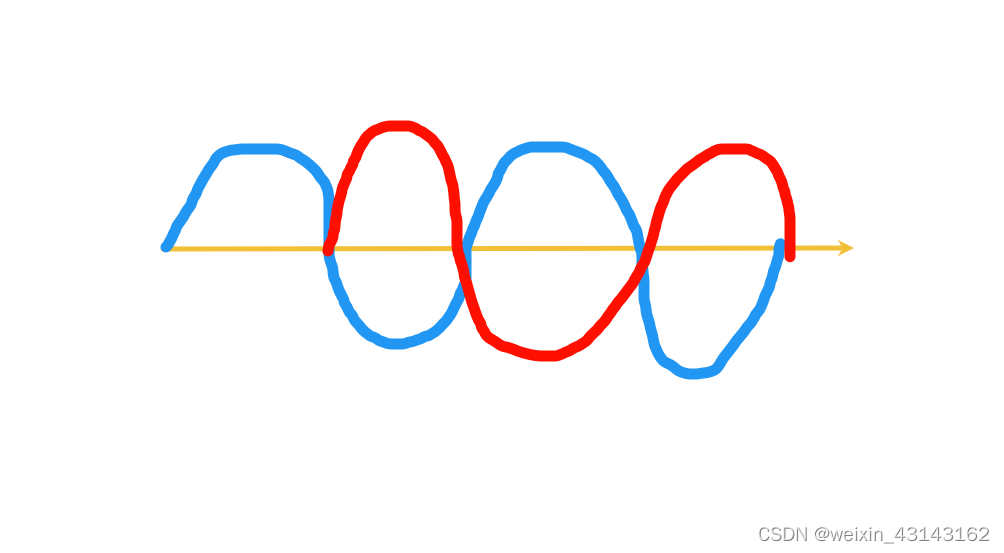

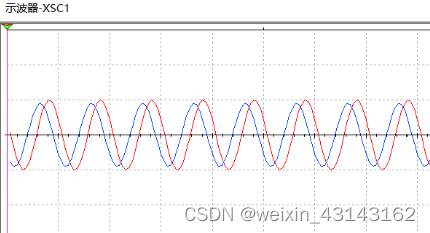

蓝色线输出,红色线输出

也就是输入与输出的时候没有延迟,但是实际情况是有延迟的,有一个错位,也就是滞后相移,(与输入相比会有滞后、超前等相关概念词汇自行了解)当这个相移动超过-180°的时候就会变成正反馈,满足了自激震荡条件,这个条件并不是随便能满足,还有一点就是你的放大倍数大于1.

你想一下,为什么要放大倍数大于1还要有这个条件,输出信号经过反馈回到了输入来改变这个输入控制输出对不对,当你相移达到了-180°的时候好比这样

条件满足,但是虽然这个-180°的条件满足了之后反馈回来放大器不具备放大能力,只能0.9倍小于1,一个数0.9给到了输出,再经过反馈回路再乘0.9循环这么几次这个数值会非常小也就不具备自己震荡条件了对吧。所以说自激振荡虽然你输出与输入相移达到了-180°之后还要满足放大倍数大于1这个条件才行。

将一个运放变成跟随器如何判断是否能发生自激震荡

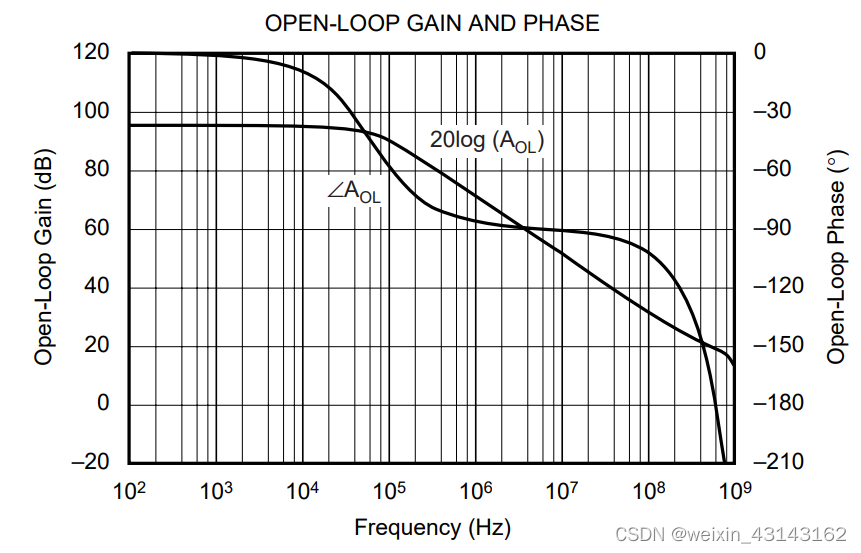

这是一个运算放大器开环幅频特性与相频曲线图,随着频率的升高(淡灰色线)它的增益也慢慢的下降,(深黑色线)它的相频特性图也发生变化,那么我们实际研发使用过程中拿到这么一个运放要把他接成比较器能用不能用,那么我们就要来看他是否满足自激震荡的条件了,还记得自己震荡条件吗?一个是相移必须是-180°,增益大于1,那么我们看图,找到相移-180°的点,在最下面也就是600M附近对吧,那么咱们再看增益是否大于1,此时淡灰色线)增益线在600M的时候大约-3,-4dB对不对,这完全是小于增益大于1对不,所以是不满足幅度条件,不会产生自激震荡条件。

另外一种情况

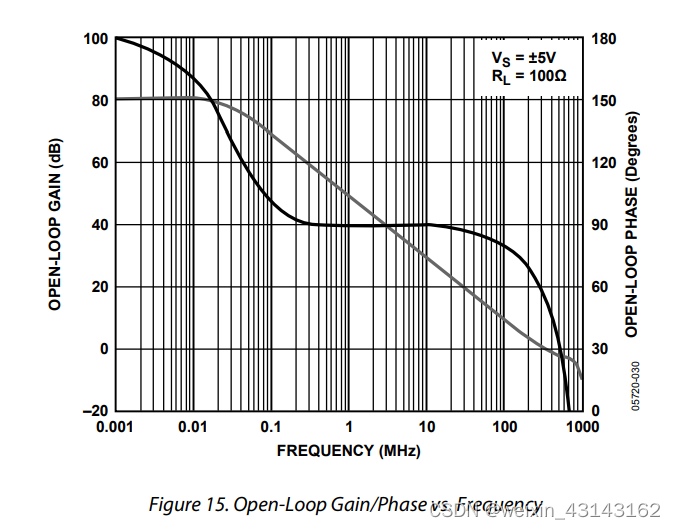

首先看相移-180°,这个点满足的时候增益在20dB左右,那么这个肯定不能当作比较器来用,不然必震荡。自激震荡的两个条件它都满足了。如果把他搭建成负反馈电路,放大倍数也就是增益给减小,超过相移,则电路就是稳定的。

运放怎么使用如何判断

咱们运放不可能开环使用,也就是我妈喊我我不可能不答应一样的道理,除非我想死,或者另有他用,无论是1倍的跟随器还是大于1倍的比例运算放大只要看一下开环幅频特性与相频特性图在合理范围内不震荡不管你怎么接不太出格基本都不会震荡,设计过程中闭环增益越大反馈系数也就越小,环路增益也就越小就会导致增益裕度越大,负反馈电路越稳定。说白了你这个运放是否能设计成跟随器还是比例器,跟运放的相位裕度与增益裕度有关。
