曲线（IfcPolyline）是有界线，它由一系列笛卡尔点（IfcCartesianPoint）定义的直线段组成。如果列表中第一个和最后一个点重合，则形成封闭曲线，否则形成开放曲线。

线（IfcPolyline）主要包括：

（1）Points：点的列表。

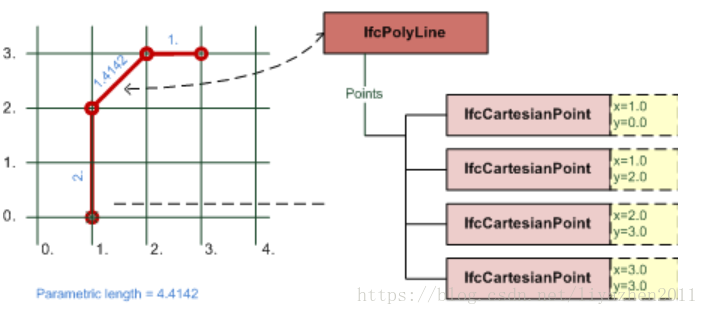

下图表示有界线（IfcPolyline）以及它各个折线段的长度。

由n个点 $p_{1}$ 、 $p_{2}$ 、 $p_{3}$ ...... $p_{n}$ 形成n-1个折线段，第i个折线段的参数化表示如下：

$\lambda (u) = p_{i}(i - u) + p_{i+1}(u+1-i) \ \ \ 1\leq i \leq n-1$

其中， $i-1\leq u \leq i$

IFC文件的定义如下：

#1142995= IFCCARTESIANPOINT((-158.443054394531,82.7510791992188));
#1142997= IFCCARTESIANPOINT((426.756500097656,82.7510791992188));
#1142999= IFCCARTESIANPOINT((426.756500097656,224.151043652344));
#1143001= IFCCARTESIANPOINT((-158.443054394531,224.151043652344));
#1143003= IFCCARTESIANPOINT((-158.443054394531,82.7510791992188));
#1143005= IFCPOLYLINE((#1142995,#1142997,#1142999,#1143001,#1143003,#1142995));

#1143005表示曲线（IfcPolyline），它由6个点（IfcCartesianPoint）依次连接形成的5段折线组成，点的分别是#1142995,#1142997,#1142999,#1143001,#1143003,#1142995。
