IFC文件结构及其BIM、WEB应用的介绍

IFC文件介绍

IFC文件全称为行业基础课程文件格式（Industry Foundation Classes），是一种被应用于家建、工程和建设领域的标准化文件格式。由buildingSMART发展，IFC的设计目的是提高不同软件工具之间的协同操作性，以便在建筑信息模型（BIM）中进行数据交换。

IFC文件包含了对于建筑或结构的丰富信息，包括几何数据、材料属性和元素间的关系。这种文件格式以层级化结构表示复杂数据，调和了机器可读和人可读的需求。

IFC文件的结构

1. 头部部分:

   • 包含文件的充分信息，如文件名称、作者和时间戳。

   • 示例：

     ISO-10303-21;
     HEADER;
     FILE_DESCRIPTION(('ViewDefinition [CoordinationView_V2.0]'), '2;1');
     FILE_NAME('example.ifc', '2024-12-30T12:00:00', ('Author'), ('Organization'), 'IFC4', 'Exporter', '');
     ENDSEC;

2. 数据部分:

   • 实际包含的BIM数据，通过实体和关系进行组织。

   • 实体指定根据IFC模式的类型，如IFCWall，IFCWindow，IFCBuilding等。

   • 关系通过实体，如IFCRelAggregates或IFCRelConnects进行表示。

   • 示例：

     #1 = IFCWALLSTANDARDCASE('1', 'WallName', 'WallDescription', ...);
     #2 = IFCWINDOW('2', 'WindowName', 'WindowDescription', ...);
     #3 = IFCRELAGGREGATES('3', #1, #2);

3. 几何数据描述:

   • IFC文件支持详细的几何数据建模，主要包括点（Point）、线（Line）、面（Surface）、体（Solid）以及网格（Mesh）等。

   • 点（Point）:

     • 表示三维空间中的单个位置，使用IFCCARTESIANPOINT定义。

     • 示例：

       #10 = IFCCARTESIANPOINT((0.0, 0.0, 0.0));

   • 线（Line）:

     • 使用直线或曲线描述元素边缘，如IFCPolyline。

     • 示例：

       #11 = IFCPolyline((#10, #12));
       #12 = IFCCARTESIANPOINT((10.0, 0.0, 0.0));

   • 面（Surface）:

     • 使用平面或曲面描述元素表面，通过IFCPLANARFACE等实体定义。

     • 示例：

       #13 = IFCPLANARFACE((#11));

   • 体（Solid）:

     • 表示三维空间中的封闭几何体，常用IFCEXTRUDEDAREASOLID。

     • 示例：

       #14 = IFCEXTRUDEDAREASOLID(#13, #10, (0.0, 0.0, 1.0), 10.0);

   • 网格（Mesh）:

     • 使用多边形网络表示复杂形状，如IFCTRIANGULATEDFACESET。

     • 示例：

       #15 = IFCTRIANGULATEDFACESET((#10, #12, #16), ((1, 2, 3)));
       #16 = IFCCARTESIANPOINT((0.0, 10.0, 0.0));

4. 模式规范:

   • 最常见的版本为IFC2x3和IFC4。

     • IFC2x3：广泛用于建筑、工程和施工领域，提供了基本的几何和非几何数据支持。

     • IFC4：是IFC2x3的扩展版本，改进了几何描述和支持更丰富的属性定义。

     IFC2x3和IFC4都是用于存储和交换建筑数据的IFC标准版本。IFC2x3是该标准的早期版本，而IFC4是最新版本。IFC4引入了许多新概念和功能，例如支持对建筑服务和基础设施的建模，以及增强了对可持续性和能量分析的支持。然而，由于IFC2x3的使用广泛且支持性强，许多软件应用程序仍然主要使用IFC2x3。

   • 示例（IFC4中的墙描述）：

     #10 = IFCWALLSTANDARDCASE('1', 'ExampleWall', $, $, $, $, #11, $);
     #11 = IFCPRODUCTDEFINITIONSHAPE($, $, (#12));
     #12 = IFCCARTESIANPOINT((0.0, 0.0, 0.0));

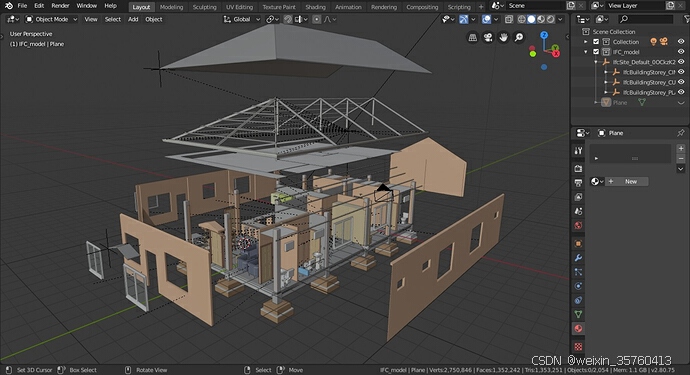

使用Blender编辑和修改IFC文件

Blender作为一款高频实用的3D模型工具，可通过BlenderBIM插件来处理和编辑IFC文件。以下是一些步骤：

1. 安装插件:

   • 安装BlenderBIM，该插件是一个免费并开源的IFC文件处理工具。

   • 在BlenderBIM官网下载，并在Blender首选页面中启用插件。

2. 导入IFC文件:

   • 打开Blender，进入File > Import > Industry Foundation Classes (.ifc)。

   • 选择需要导入的IFC文件将其加载到Blender中。

3. 编辑IFC模型:

   • 使用Blender的编辑工具优化几何或添加注释。

   • 通过BlenderBIM界面可以修改资料属性和数据。

   • 示例：

     • 选中一面墙，将材料由混凝土修改为砖材。

     • 添加自定义属性，如防火评级或空间过热能力。

4. 导出修改后的IFC文件:

   • 进入File > Export > Industry Foundation Classes (.ifc)。

   • 确保所有修改元素都为合规结构并导出文件。

3D BIM及其在IFC中的作用

1. 3D几何表示:

   • IFC文件支持详细的三维几何建模，通过精确的参数描述如坐标、体积和形状信息来定义建筑元素。

   • BIM中的三维表示允许设计师和工程师可视化建筑设计，评估不同的设计选项并减少错误。

2. 语义信息:

   • 除了几何数据，IFC文件还嵌入了建筑元素的语义信息，例如墙壁的材料、窗户的热性能等。

   • 这种语义信息有助于在建造和维护阶段提供详细的工程信息。

3. 协同设计:

   • 通过BIM工具，多个团队可以在三维环境中同时工作。

   • IFC文件充当数据交换的桥梁，确保所有团队成员基于相同的建筑模型进行工作。

4. 冲突检测:

   • 在复杂的建筑项目中，BIM工具利用IFC文件的数据进行冲突检测，例如管道与结构之间的碰撞。

   • 这提高了施工前的设计准确性。

IFC在web中的应用

以网络技术为核心，现在可以在浏览器中直接查看和处理IFC文件。如下是几种涉及方式和工具：

1. IFC.js:

   • 一个轻量级的JavaScript库，能够在浏览器中渲染和互动IFC文件。

   • 无需安装重量系统软件，能够实现实时查看和处理BIM模型。

   • 示例流程：

     • 将IFC文件导入至网站应用，使用IFC.js进行渲染。

     • 在WebGL画布中显示3D模型。

     • 提供用户查看属性或添加注释功能。

2. WebGL和Three.js:

   • 使用Three.js在浏览器中渲染IFC模型。

   • 配合IFC.js实现高级互动和数据处理功能。

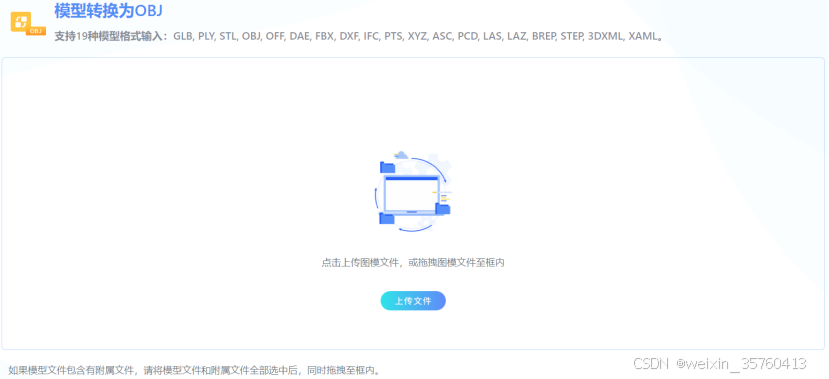

     在web端使用3dconvert预览和转换ifc模型

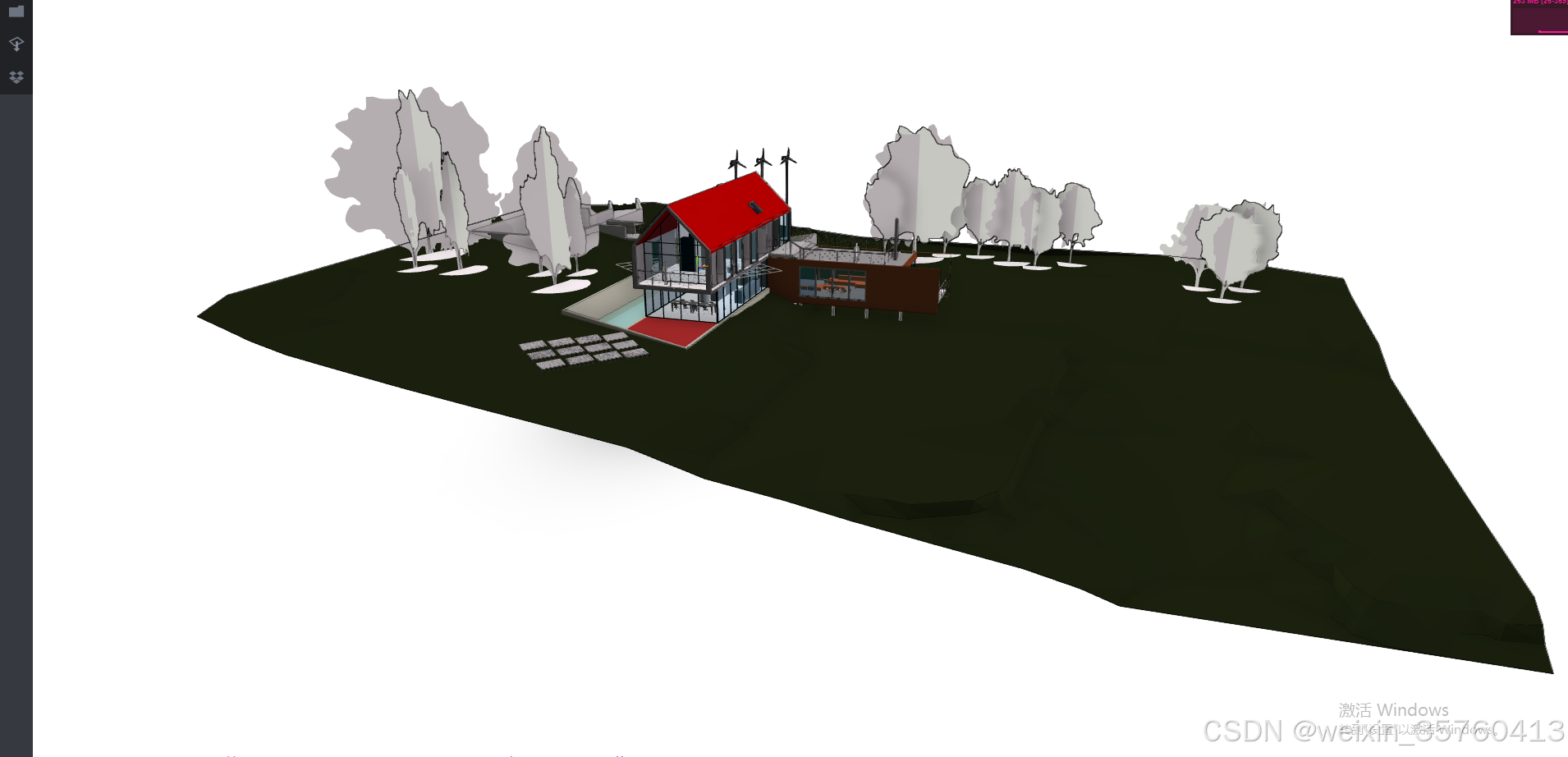

3. nsdt IFC Viewer 是一个免费的IFC模型在线查看工具，点击左上角的文件图标，选择你本机的IFC文件，即可直接在浏览器里查看你的IFC模型文件，并且支持剖切查看等。

nsdt IFC Viewer

1. 云端BIM平台:

   • 如Autodesk Forge或Trimble Connect提供云端解决方案，便于管理和分享IFC文件。

   • 提供版本控制、协作和与项目管理工具的整合功能。

2. 与物联网的互联:

   • 利用IFC数据将建筑模型与物联网设备连接，实现实时监控和管理。

   • 示例：将HVAC系统数据集成到IFC模型，以促进能源效率。

结论

IFC文件在现代建筑工程中的重要性日益增加，其标准化的数据结构为跨平台协作、设计优化和后期管理提供了强有力的支持。此外，随着Web技术的发展，IFC的应用场景不断扩展，为行业提供了更灵活、高效的解决方案。
