Revit开发 - 风管连接器(Connector)

    本文演示获取风管连接器的属性信息。

using Autodesk.Revit.Attributes;
using Autodesk.Revit.DB;
using Autodesk.Revit.DB.Mechanical;
using Autodesk.Revit.UI;
using Autodesk.Revit.UI.Selection;
using System.Windows.Forms;

namespace RevitAddin4
{
    [TransactionAttribute(TransactionMode.Manual)]
    public class RevitAddin : IExternalCommand
    {
        public Result Execute(ExternalCommandData commandData, ref string message, ElementSet elements)
        {
            UIDocument uiDoc = commandData.Application.ActiveUIDocument;
            Document doc = uiDoc.Document;
            Selection selection = uiDoc.Selection;
            Reference reference = selection.PickObject(ObjectType.Element);
            Duct duct = doc.GetElement(reference) as Duct;
            if (duct == null)
            {
                TaskDialog.Show("错误", "不是duct");
                return Result.Failed;
            }
            ConnectorSet connectorSet = duct.ConnectorManager.Connectors;
            string info = "";
            foreach (var item in connectorSet)
            {
                Connector connector = item as Connector;
                info += "Id = " + connector.Id.ToString() + "\n";
                info += "Height = " + connector.Height.ToString() + "\n";
                info += "Width = " + connector.Width.ToString() + "\n";
                info += "Shape = " + connector.Shape.ToString() + "\n";
                info += "Origin = " + connector.Origin.ToString() + "\n";
                info += "\n";
            }
            MessageBox.Show(info);
            return Result.Succeeded;
        }
    }
}

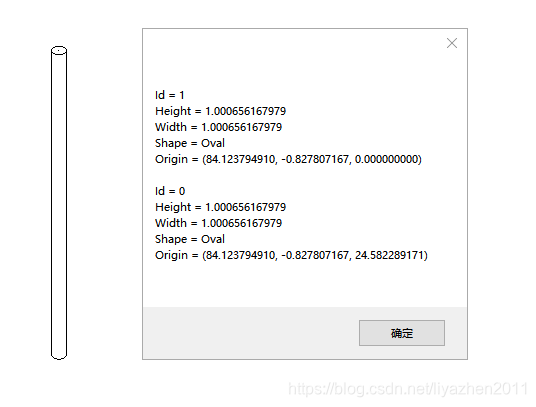

    执行结果:
