Revit 绘制散水

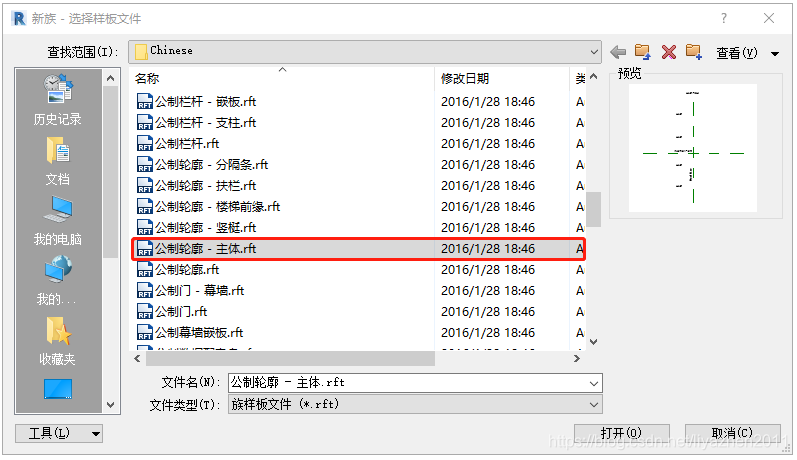

1.新建 - 族 - 选择“公制轮廓 - 主体.rft”

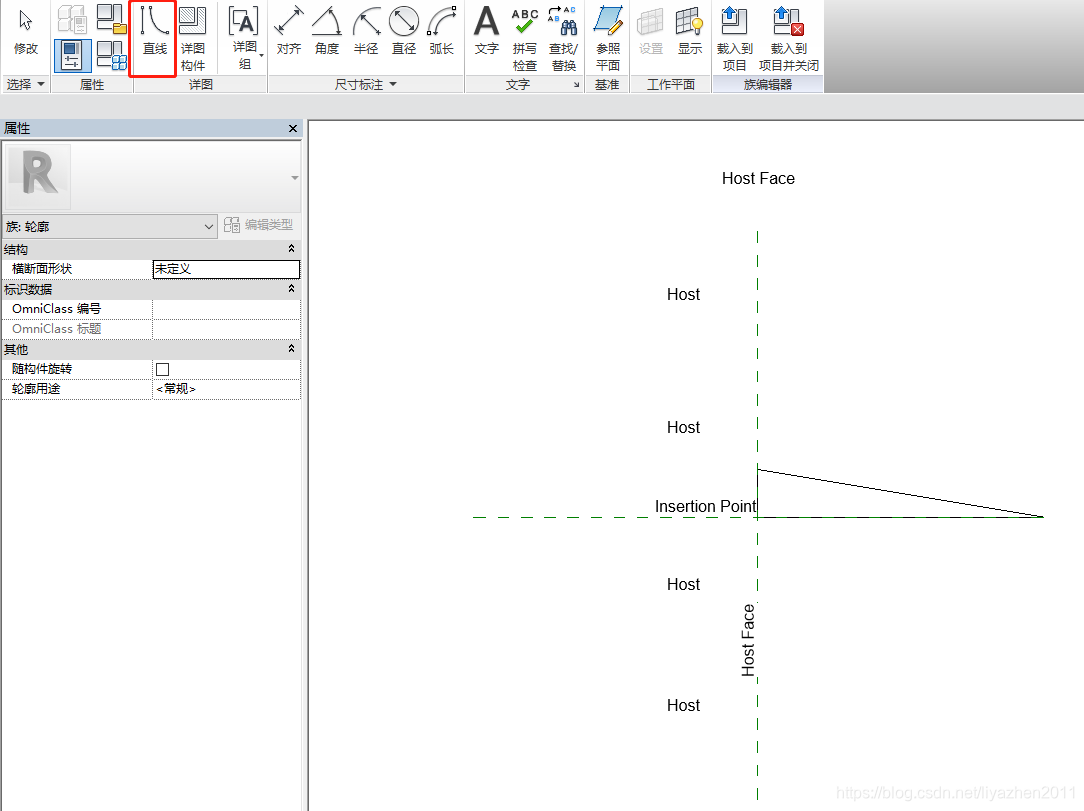

2.选择直线 - 绘制高100，长度600的三角形轮廓

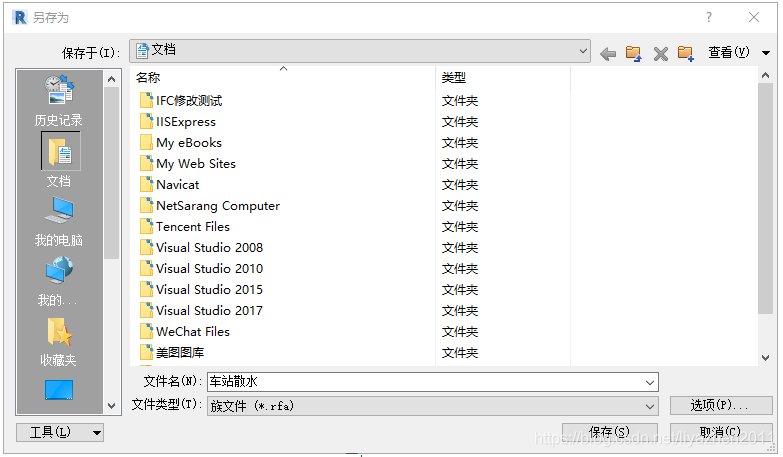

3.保存族文件，并载入到项目

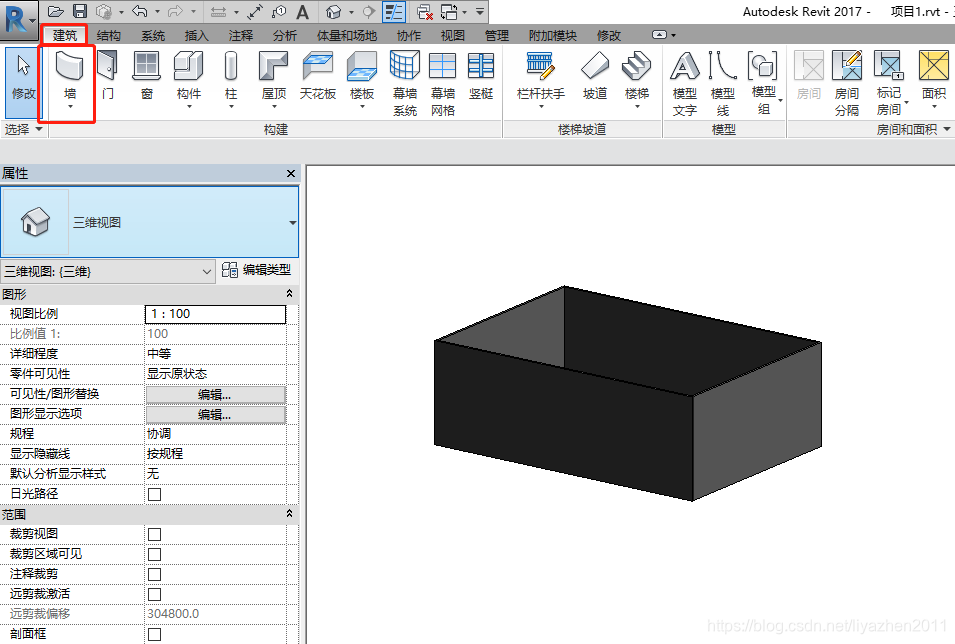

4.  建筑 - 墙 - 绘制墙

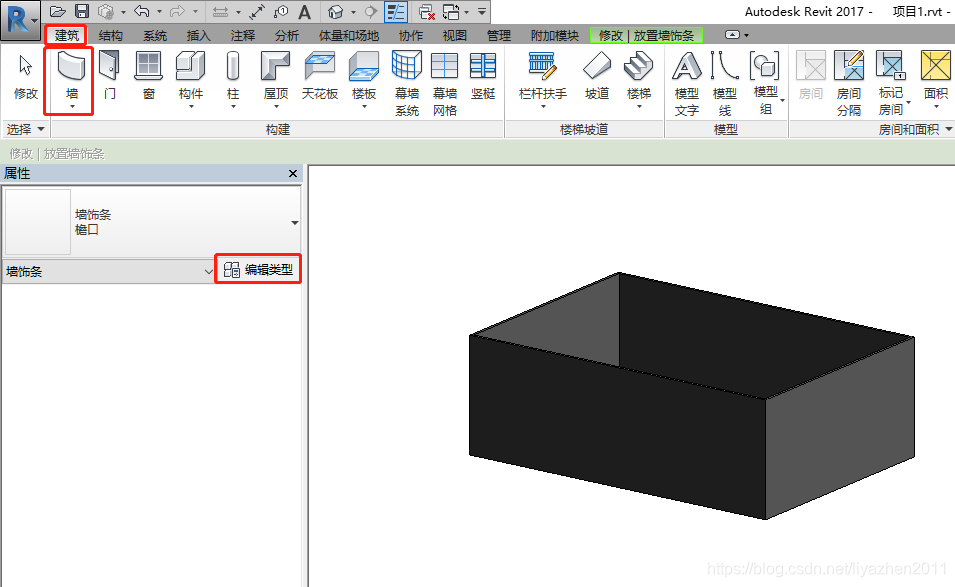

5.建筑 - 墙 - 墙：饰条

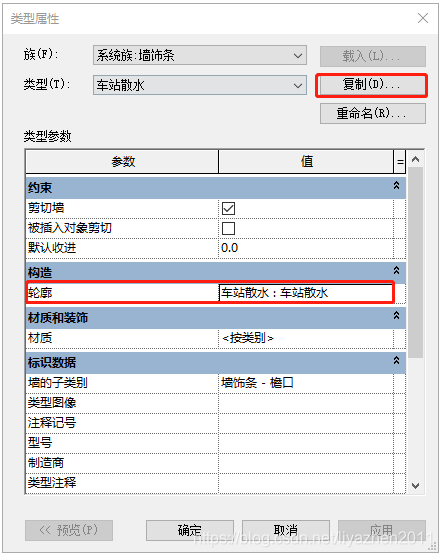

6.点击“编辑类型”按钮-  弹出“类型属性”对话框 -  点击“复制”按钮 - 重命名为“车站散水” - 参数“轮廓”的值，选择刚刚创建的族“车站散水”

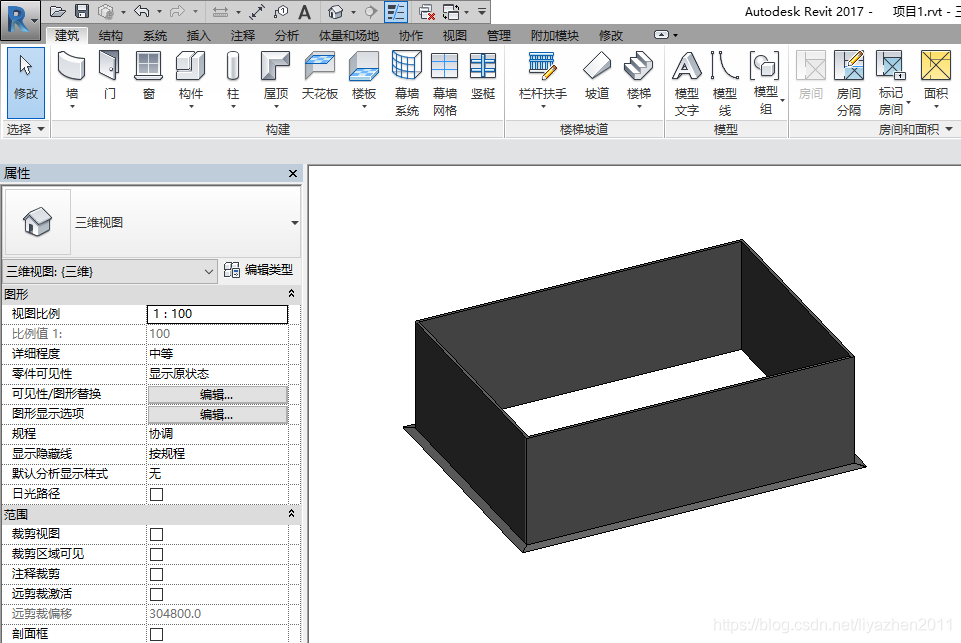

7.在墙的根部添加散水
