一文搞懂 RTMP直播流媒体协议

前言

本文主要讲解 RTMP 协议，并通过 wireshark 对 RTMP 进行抓包并分析具体过程。

一、RTMP 简介

1、RTMP 介绍

RTMP 是 Real Time Messaging Protocol（ 实时消息传输协议） 的首字母缩写。该协议基于 TCP，是一个协议族，包括 RTMP 基本协议及 RTMPT/RTMPS/RTMPE 等多种变种。

RTMP 与 HTTP 一样， 都属于 TCP/IP 四层模型的应用层。

RTMP 协议传输时会对数据格式化，而实际传输的时候为了更好地实现多路复用、分包和信息的公平性，发送端会把 Message 划分为带有 Message ID 的 Chunk，每个 Chunk 可能是一个单独的 Message，也可能是 Message 的一部分，在接收端会根据 Chunk 中包含的 data 的长度，message id 和 message 的长度把 chunk 还原成完整的 Message，从而实现信息的收发。 （Message, Chunk）

2、变种

它有多种变种：

RTMP 工作在 TCP 之上，默认使用端口 1935；
RTMPE 在 RTMP 的基础上增加了加密功能；encrypt
RTMPT 封装在 HTTP 请求之上，可穿透防火墙；http–rtmp
RTMPS 类似 RTMPT，增加了 TLS/SSL 的安全功能；

二、RTMP 流媒体播放过程

1、简介

下面分析打开一个 RTMP 流媒体到视音频数据开始播放的全过程。

RTMP 协议规定， 播放一个流媒体有两个前提步骤：

• 第一步， 建立一个网络连接（ NetConnection）；
• 第二步， 建立一个网络流（ NetStream）。

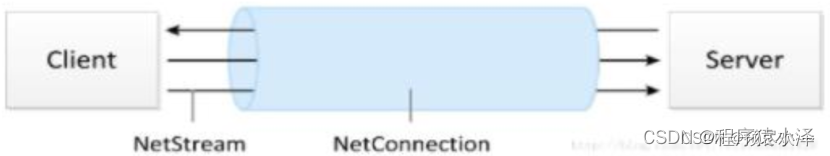

其中，网络连接代表服务器端应用程序和客户端之间基础的连通关系。网络流代表了发送多媒体数据的通道。服务器和客户端之间只能建立一个网络连接，但是基于该连接可以创建很多网络流。他们的关系如图所示：

播放一个 RTMP 协议的流媒体需要经过以下几个步骤：握手，建立连接，建立流，播放。RTMP 连接都是以握手作为开始的。建立连接阶段用于建立客户端与服务器之间的“ 网络连接” ；建立流阶段用于建立客户端与服务器之间的“ 网络流”；播放阶段用于传输视音频数据。

我们分析上面 wireshark 抓到的报文。

2、握手（HandShake）

要建立一个有效的RTMP Connection链接，首先要“握手”:客户端要向服务器发送C0,C1,C2（按序）三个chunk，服务器向客户端发送S0,S1,S2（按序）三个chunk，然后才能进行有效的信息传输。RTMP协议本身并没有规定这6个Message的具体传输顺序，但RTMP协议的实现者需要保证这几点：

• 客户端要等收到S1之后才能发送C2
• 客户端要等收到S2之后才能发送其他信息（控制信息和真实音视频等数据）
• 服务端要等到收到C0之后发送S1
• 服务端必须等到收到C1之后才能发送S2
• 服务端必须等到收到C2之后才能发送其他信息（控制信息和真实音视频等数据）

握手开始于客户端发送C0、C1块。服务器收到C0或C1后发送S0和S1。
当客户端收齐S0和S1后，开始发送C2。当服务器收齐C0和C1后，开始发送S2。
当客户端和服务器分别收到S2和C2后，握手完成。

握手示意图如下图所示：

结合上面理论对比我们抓到的报文：

WireShark 过滤 RTMP 流 :
tcp.port==1935(rtmp+tcp) or rtmpt(rtmp)
rtmpt.header.typeid == 0x08 //过滤音频数据包
rtmpt.header.typeid == 0x09 //过滤视频数据包

我们可以看见TCP的三次握手，因为 RTMP是基于TCP的可靠传输。

接下去过滤rtmpt协议，rtmp的握手过程如下：

①、客户端向服务器发送握手 C0+C1

②、服务器向客户端回应握手 S0+S1+S2

③、客户端向服务器发送握手 C2

抓包总结：

第一步：客户端发送 C0+C1
第二步：服务端发送 S0+S1+S2
第三步：客户端发送 C2

3、建立网络连接（NetConnection）

包括以下步骤：

1. 客户端发起连接请求
2. 服务器设置客户端的应答窗口大小, 服务器设置客户端的发送带宽大小, 服务器设置客户端的接收块大小
3. 服务器响应连接结果
4. 客户端设置服务器的接收块大小

①、客户端发起连接请求
客户端发送命令消息中的“连接” （connect）到服务器， 请求与一个服务应用实例建立连接。

打开connect这个包，最后一个是RTMP协议发送了connect链接消息，查看内容包含推流地址名，但是可以观察到还没有发流名，地址是有app名。

StreamID是每个消息的唯一标识，划分成Chunk和还原Chunk为Message的时候都是根据这个ID来辨识是否是同一个消息的Chunk的，这里面为0说明这个消息是初始的0消息。

Chunk stream ID:message会拆分成多个chunk，同一个Chunk Stream ID必然属于同一个Message。

message type id(消息的类型id)：表示实际发送的数据的类型，如8代表音频数据、9代表视频数据。

例如，Message Type ID在1-7的消息用于协议控制，这些消息一般是RTMP协议自身管理要使用的消息，用户一般情况下无需操作其中的数据。
Message Type ID为8，9的消息分别用于传输音频和视频数据。
Message Type ID为15-20的消息用于发送AMF编码的命令，负责用户与服务器之间的交互，比如播放，暂停等等。

消息首部（Message Header）有四部分组成：标志消息类型的Message Type ID，标志消息长度的Payload Length，标识时间戳的Timestamp，标识消息所属媒体流的Stream ID。消息的报文结构如图3所示。

Format：指的是chunk type。共有4种不同的格式，其中第一种格式字段为0，可以表示其他三种表示的所有数据，但由于其他三种格式是基于对之前chunk的差量化的表示，因此可以更简洁地表示相同的数据，实际使用的时候还是应该采用尽量少的字节表示相同意义的数据。因为type0是表示不同数据，其他是差量，所以可以想象如果搜不到type0的包说明这个流肯定有问题。可以通过“rtmpt.header.format == 0”过滤。

②、服务器设置客户端的应答窗口大小、发送带宽大小、接收块大小
服务器接收到连接命令消息后，发送确认窗口大小、发送带宽大小、接收块大小（Window Acknowledgement Size）协议消息到客户端，同时连接到连接命令中提到的应用程序。


③、服务器响应创建流结果
服务器发送命令消息中的 “结果” (_result)， 通知客户端连接的状态

④、客户端设置服务器的接收块大小
客户端发送确认窗口大小（Window Acknowledgement Size）协议消息到服务器端。

4、建立网络流（NetStream）

包括以下步骤：

• 客户端发送命令消息中的“创建流” （createStream） 命令到服务器端。
• 服务器端接收到“创建流” 命令后， 发送命令消息中的“结果” (_result)， 通知客户端流的状态
• 客户端向服务器获取指定流的长度
  ①、客户端发起创建流请求


②、服务器响应创建流结果

③、客户端向服务器获取指定流的长度并设定缓冲区长度

5、播放（Play）

• 客户端发送命令消息中的“播放” （play） 命令到服务器。

• 服务器发送用户控制消息中的 “stream begin” ，告知客户端流 ID

• 服务器发送客户端要播放的音频和视频数据
  ①、客户端发送播放请求

  该抓包文件中的play命令，transactionID为4，commandObject中没有内容，streamName为“test”，没有duration和reset字段，有start字段，默认值为-2000，2000毫秒，即2s。

  ②、服务器发送 stream begin

  播放命令成功的话，服务器发送命令消息中的“响应状态” NetStream.Play.Start & NetStream.Play.reset，告知客户端“播放”命令执行成功。

  ③、服务器发送音视频数据给客户端

  小的红色框中的数据即为audioTag的header，此处值为0xaf=0x10101111，将二进制隔开为4段： 0x1010=10 0x11=3 0x1=1 0x1=1 对应的值wireshark 已经说明


  Audio data 示例解析：
  Audio data 0x1210 = 00010 0100 0010 000
  Audio data 0x1310 = 00010 0110 0010 000
  Audio data 0x1188 = 00010 0011 0001 000
  音频类型： 00010 是2 对应LC AAC
  采样率 ： 0100 是4 对应 44100 | 0110 是6 对应 24000Hz | 0011是 3 对应 48000


  VideoData
  1个字节，高4位表示视频帧类型，低4位表示codecID
  第一个字节为0x17，二进制为：0001 0111。所以type=0001=1，codec_id=0111=7，所以表示该视频数据采用H264编码，该帧是关键帧。

  PUBLISH 推流

  推流从握手开始和前面步骤123一致。

  和第四步play区别在于netstream的命令改为publish
