一文读懂NPORT（惯导）测试流程

1.工具准备：

NPORT一个，电脑一台，网线一条，U转串一条，电源线两根，电源（12V）

2.软件准备：

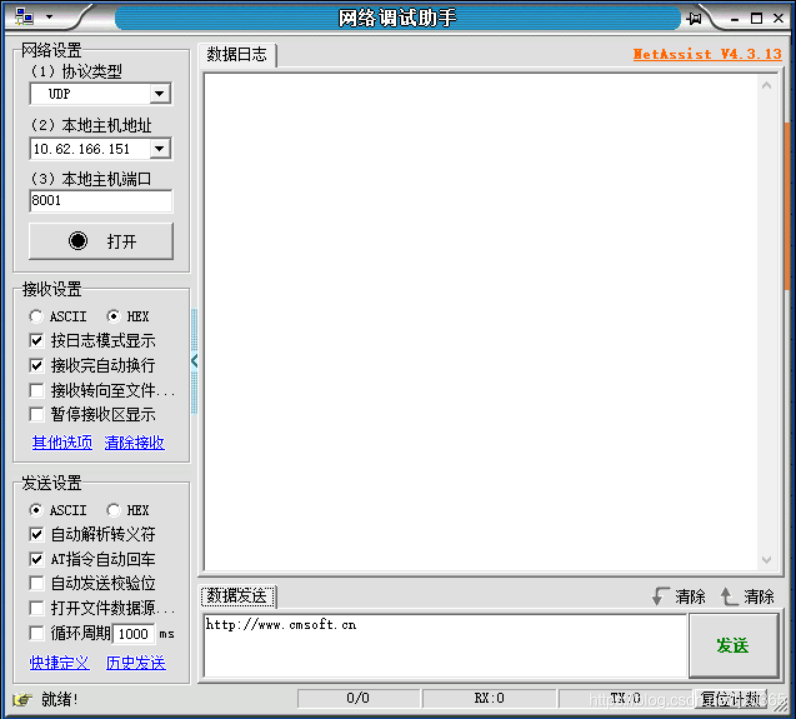

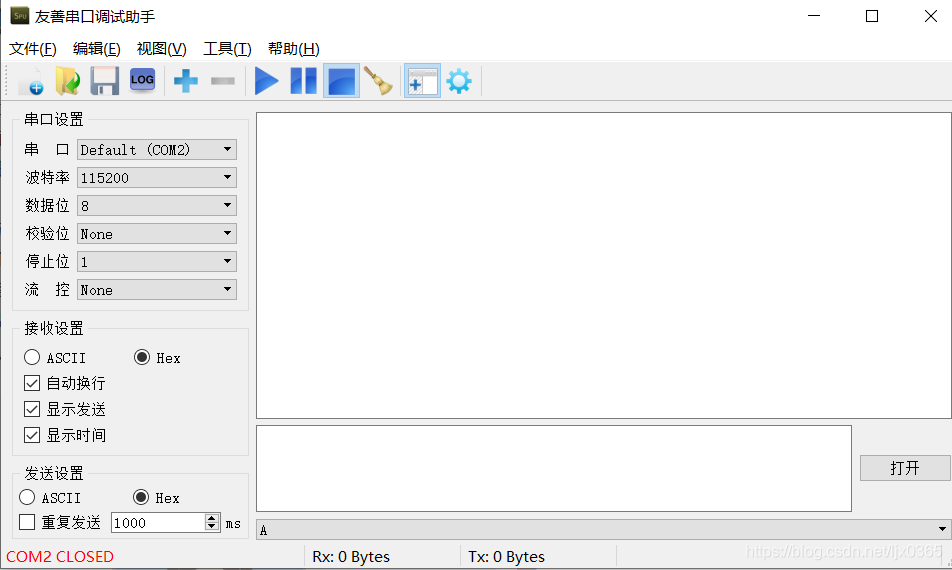

网络调试助手（观察电脑的接收）、串口调试助手（控制NPORT发送什么）

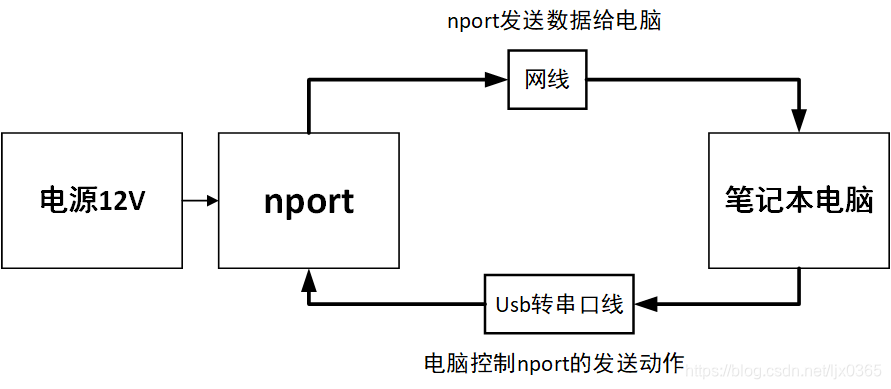

3.线路连接图：

注意：NPORT只能发送不能接受，具有单向性。

4.测试流程

(1)按照上述的线路连接图将各元件连接好，串口通信为RS232;
(2)对电脑和NPORT进行IP地址的匹配，将电脑的IP改成与NPORT前三段相同的地址，这样才能组成局域网（这个过程需要关闭电脑的WIFI）;
(3)下载与nport对应的串口驱动，可以使用window的搜索功能，然后改NPORT的串口地址，最新版的moxa可以不需要再一次改正电脑的ip就可以实现匹配；
(4)打开串口通信，控制nport进行发送;

(5)打开网络调试助手，查看电脑是否正常接收;

(6)如果正常接收，说明线路正常。如果不正常，使用控制变量法对线路中的各个单元单独的更换，独立进行测试，找到出现故障的元件。

注意事项：
(1)发送方和结合方波特率的统一;
(2)各自端口的设置准确性;
(3)发送方和接收方的数据形式应该统一（ASCII还是HEX）
