第8章 51单片机的结构和原理

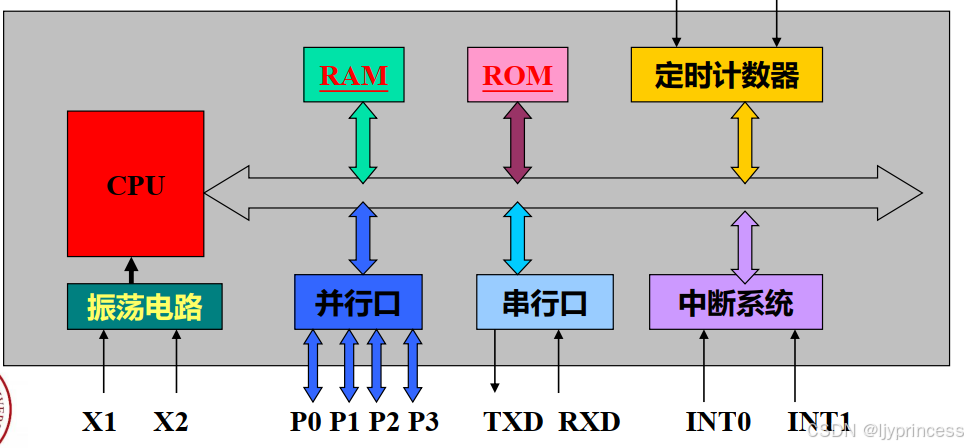

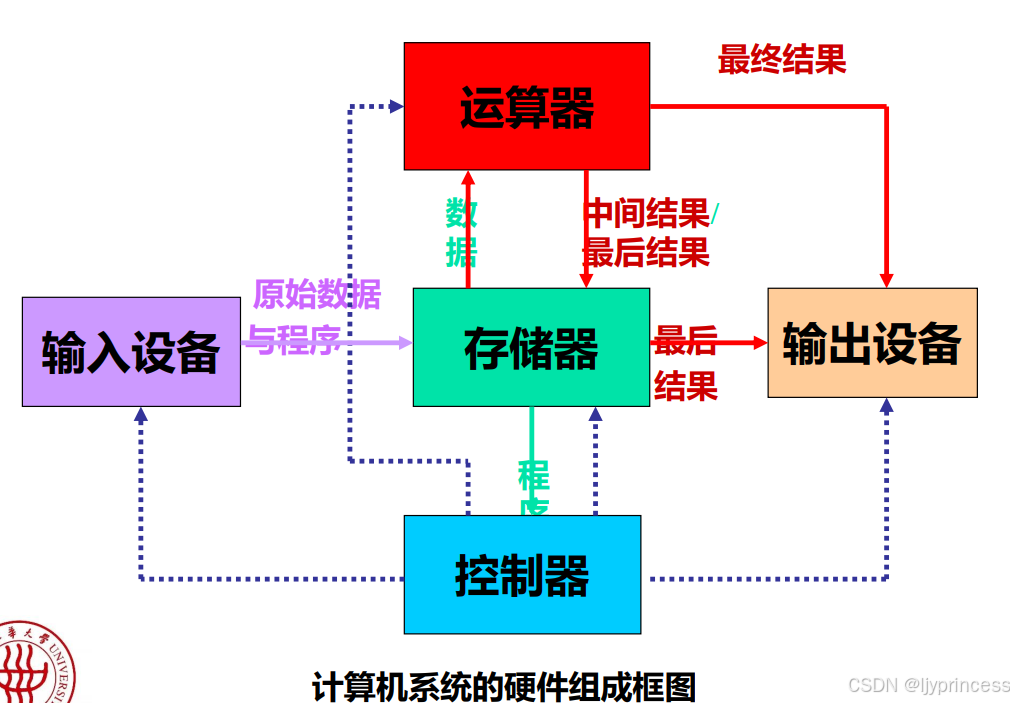

51单片机结构

RAM：随机读写存储器；存放数据；断电丢失数据；128个字节

ROM：只读存储器；存放程序；断电不丢失；4kB

            可以外接ROM和RAM，最大64KB

定时计数器：T0和T1

并行口：P0，P1，P2，P3

串行口：TXD，RXD

中断系统：INT0，INT1

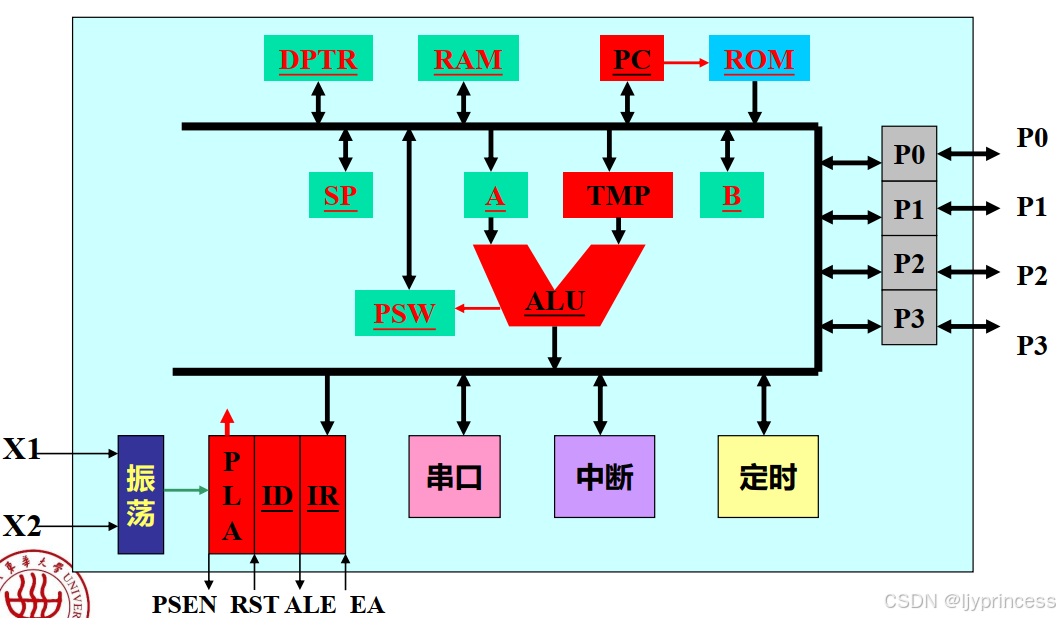

51单片机字长8位

A：8位累加器；输入输出移位，所有数据都要通过累加器，放中间计算结果

ALU：算数逻辑运算，两个输入端，一个接到累加器，一个接到TMP；两个输出端，输出状态送到PSW

B：8位数据寄存器，类似DX；在乘除法时，可以存放被除数；也可以作为一般寄存器使用

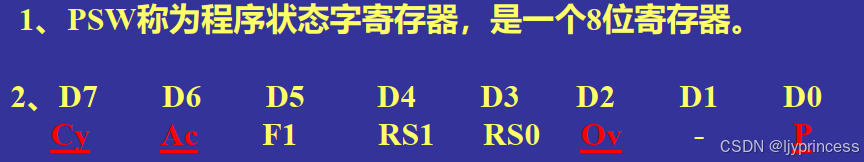

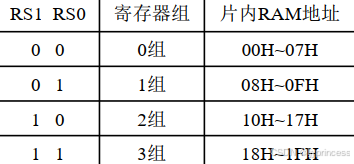

PSW：8位标志寄存器，程序状态字；溢出/进位。8086有16个位，9个有效。

SP：8位堆栈指针寄存器，指向栈顶；SP+1  SP-1；向上生长，

        8086里是16位的；SP+2，SP-2；向下生长（低地址）

PC：程序计数器；类似IP，指向下一条指令地址，16位，最多64KB的ROM单元。

         指令按照顺序存放，每条指令都有唯一地址；自动+1功能；PC值可以修改；

         直接指向物理地址

         8086 IP是指向偏移地址

DPTR：16位数据指针寄存器，辅助寻址外部RAM/ROM。可以拆分成DPH和DPL；

四个并口：一次性读取8位数据

IR：存放当前正在执行的指令代码

ID：译码器，输出相应控制信号

PLA：产生各种脉冲

RAM/ROM

ROM
