微机原理第二章8086处理器

一、8086CPU基本结构

EU：执行指令

BIU：（与外界交接）取指，读操作数，写结果

取指和读指是并行的，提高效率。

只有BIU有区别：

重点！！

外部数据总线（外部数据引脚16根）

8086  内部外部       都是16根数据总线

8088  内部16根      外部8根

不同的时间段，引脚呈现不同功能

地址总线都是20位，所以最大能够寻址2^20。

1KB=2^10=1024字节

1MB=2^20=1014576字节

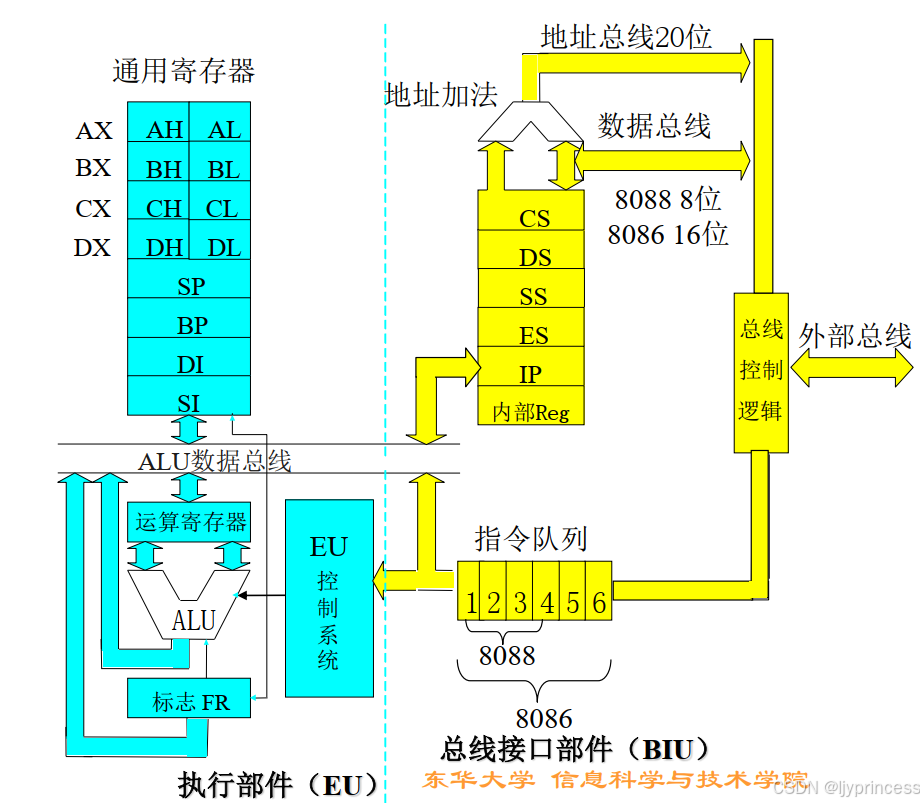

CPU基本组成结构

各个寄存器名称都要记住！！

AX累加器

BX基址寄存器

CX计数器

DX数据寄存器

以上每个16位都可以拆分为两个8位的寄存去

指示器BP/SP

变址寄存器SI（源变址寄存器）+DI（

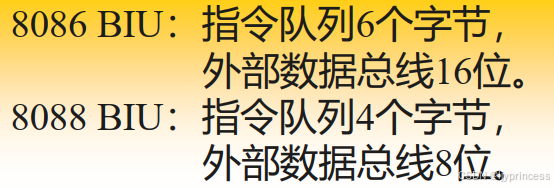

8086一次性传输16位，有6个字节的指令队列

8088一次性只能传输8位，只有4个字节指令队列

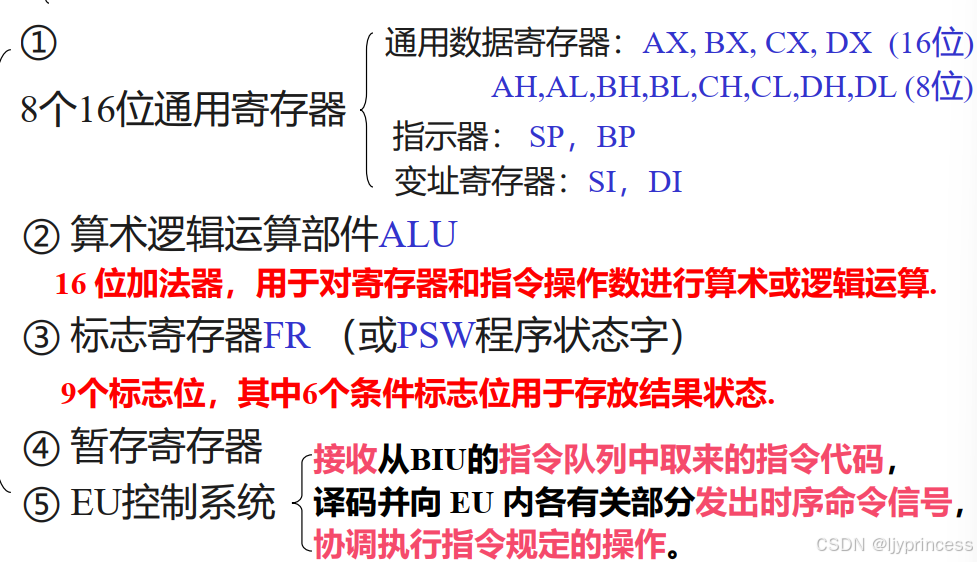

EU（ALU+寄存器组）

功能：

①执行指令②向BIU传输结果③管理Reg（寄存器）和PSW（标志寄存器）

组成

所有算数都在ALU中完成

FR(16个里只有9个有效，6个条件标志位，3个

EU工作过程

从BIU中取指令→译码（变成二进制）→变成控制命令→控制数据走向

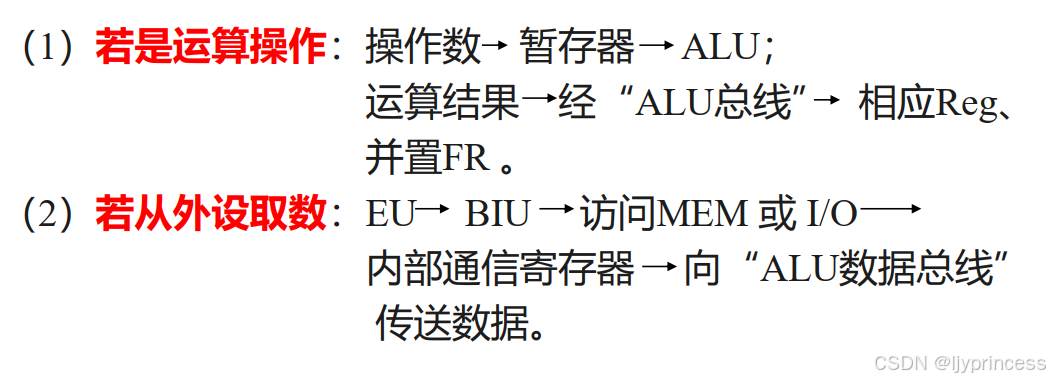

加法运算操作：指令码从指令队列取来，操作数从内存中取来，运算；ALU总线输到各个部件。

从外设取数：EU向BIU申请访问端口（取数），向ALU数据总线传送数据

BIU（同外部设备的接口部件）

功能：

从内存中取值，把指令放到指令队列的末尾，头部把指令推送给EU，EU从最上方取。

如果EU向BIU申请取操作数，那么BIU指令就停止取了

组成：

IP→PC，指向下一条要取的指令的地址

程序计数器PC

16位逻辑地址→20位的物理地址

指令队列：

流水线操作

第一次：BIU取指令，EU等待；等到下一条，BIU在取指令的同时，EU也在执行上一条传输过来的指令

BIU是没有空闲时间的，一直在取指令。

重要！！

分段存储

8086有20根地址线，但是内部可以表示的地址最多16位。

每个段最大64KB，最小16B

//

CS代码段

DS/ES数据段

SS堆栈段

不能调换使用，只能在固定段

//

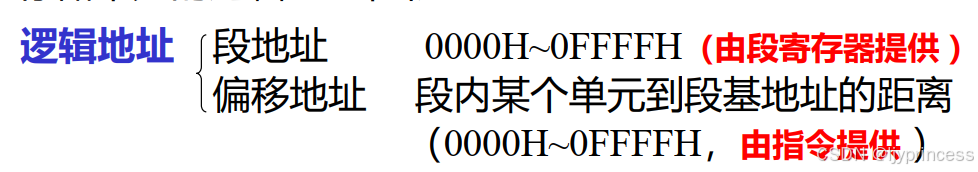

逻辑地址：

​​​​​​地址加法：两个逻辑地址→一个20位的物理地址

段地址左移四位补，加上位的偏移地址

形成一个20位的物理地址

320

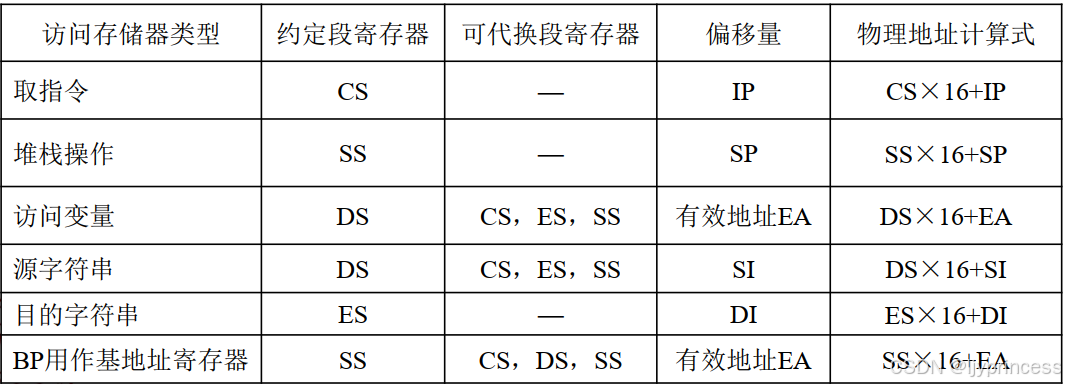

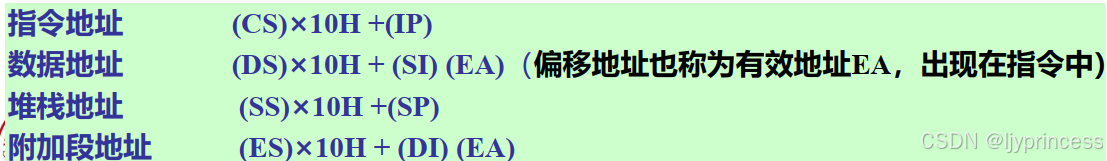

CS+IP指令地址

SS+SP/BP

DS+SI/DI/BX

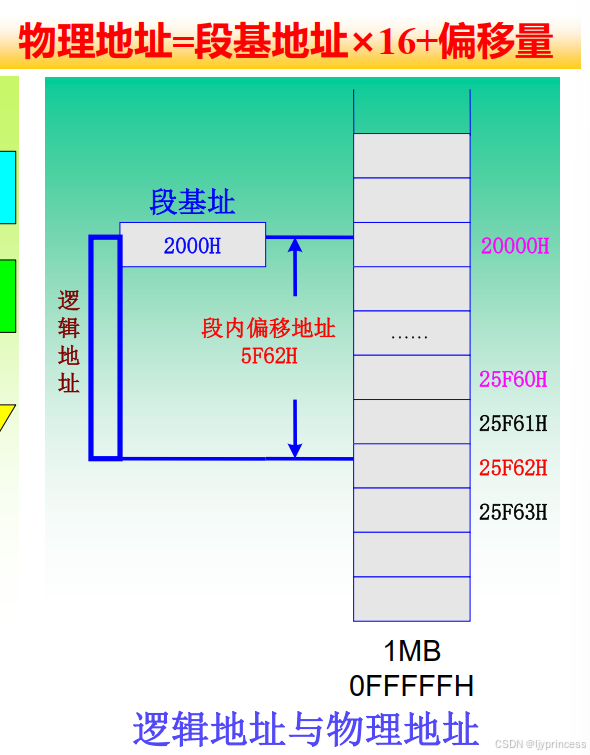

例子：

解释：

段基址左移四位

2000H→20000H

加上段内偏移地址20000H+5F62H=25F62H即物理地址

物理地址计算

---

AX	AH	AL	累加器
BX	BH	BL	基地址寄存器
CX	CH	CL	计数器
DX	DH	DL	数据寄存器

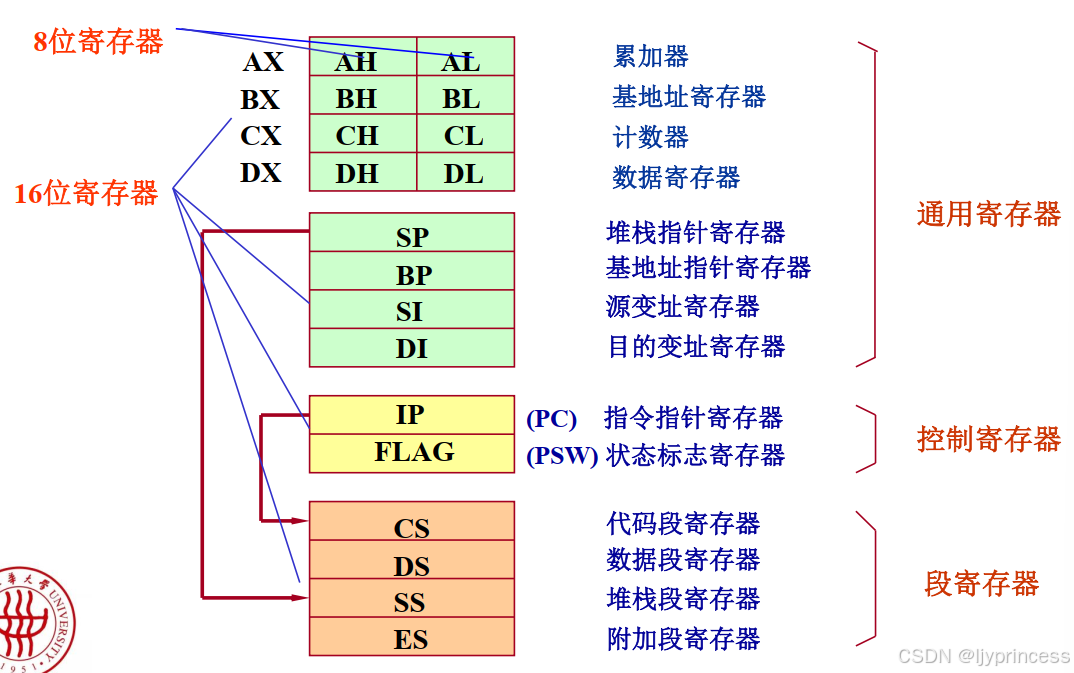

寄存器

通用寄存器

用途：存放8位或者16位的操作数或者中间结果；AX使用最多

AX作用：

1. AX

        累加器；算术运算；与外部设备交换数据

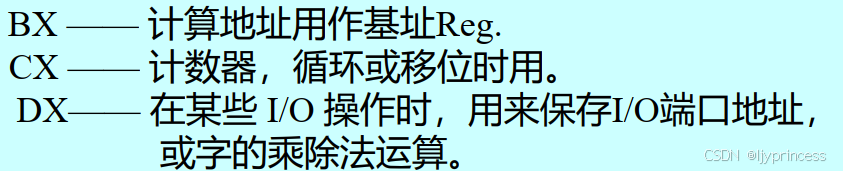

1. BX         存放基地址

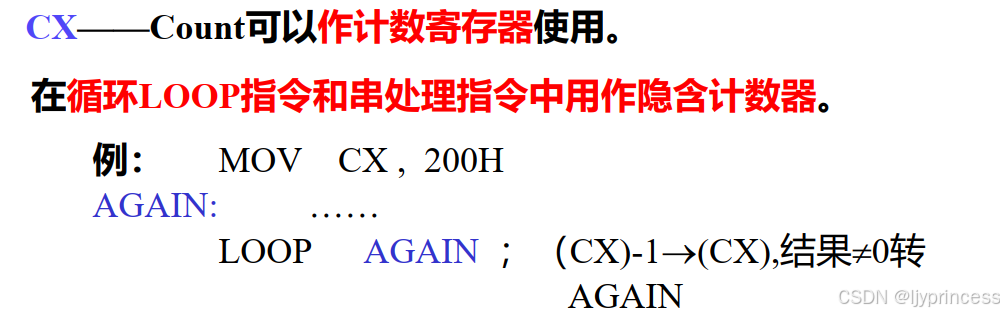

2. CX

        可以自动-1，在循环计数前把数放到CX中；

1.

3.DX

       数据寄存器，与CX配合最多；充当AX的助手，辅助AX。

        也有专门用途，双字长，与AX组合配合使用；DX高16位，AX低16位。

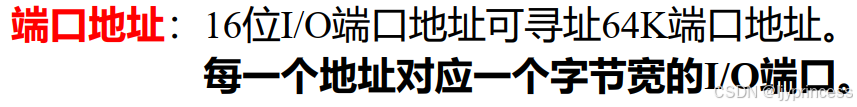

        IO端口寻址，也用DX

MUL    BX            ;AX*BX,操作数16位，相乘后结果最多可以是32位，DX放高16位，AX放低16位


MOV    DX,257        ; 端口地址>256，要先写入DX
IN     AL,DX         ;读取地址，放到AL

MOV DX 20H    ；若200H则必须先写入DX。如果>0FF，只能间接寻址；>256。
                若<256，可以直接MOV DX 20H;

IN  AL DX

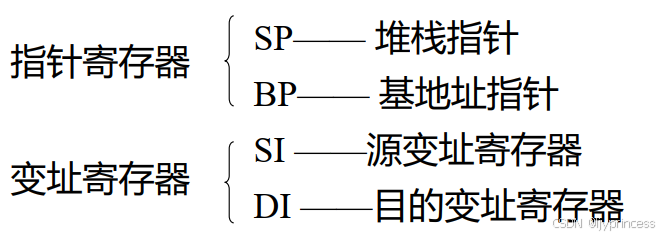

指示器和变址寄存器

SP/BP经常在堆栈里面用于指向某一个地址单元；

SP存放栈顶地址（最后一个进来的）永远指向栈顶，CPU自动操作。

BP可以指向堆栈段里任何一个字节单元（偏移地址）

SS堆栈段的段基址

SI/DI地址通常可变，比如在循环操作时，对一串内存单元操作，地址往往是变化的。所以偏移地址放在SI/DI便于变化。

SI/DI通常与DS数据段寄存器配合使用，数据段中的物理地址。

SI默认DS（数据段）；

DI默认ES（附加段）；

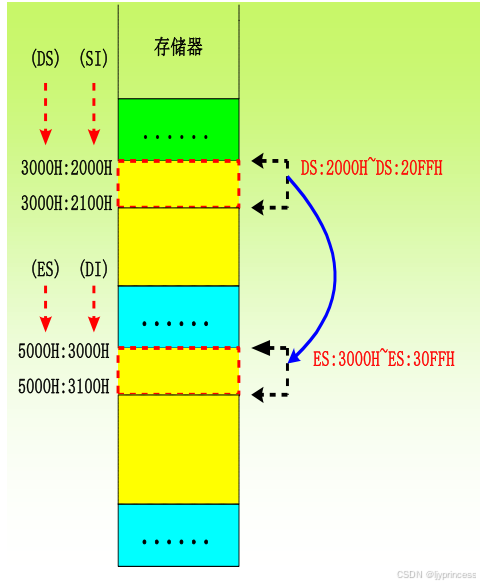

例:已知下图。则首地址物理地址32000H

代码：

MOV    SI,2000H
MOV    DI,3000H
MOV    CX,100H
CLD

解释：

数据块的拷贝：

源地址2000H放在SI（想复制的）DS：SI

目的地址放在DI（复制过去就放在这）ES：DI

然后CX放置整个块的长度。

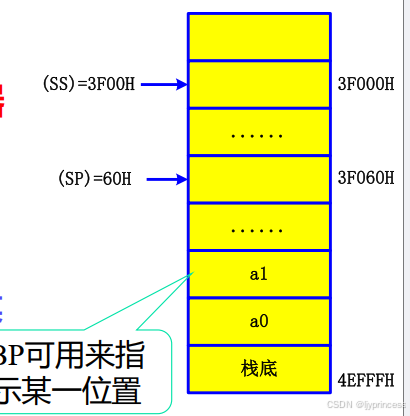

8086向下生长：栈底在高地址；初始地址在高位低地址；

8051向上生长；栈底是低地址，

段寄存器

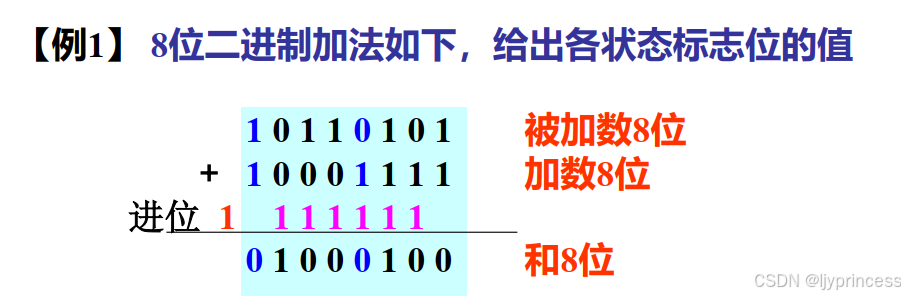

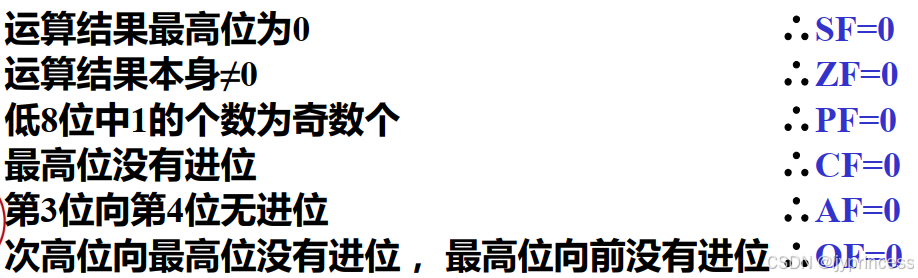

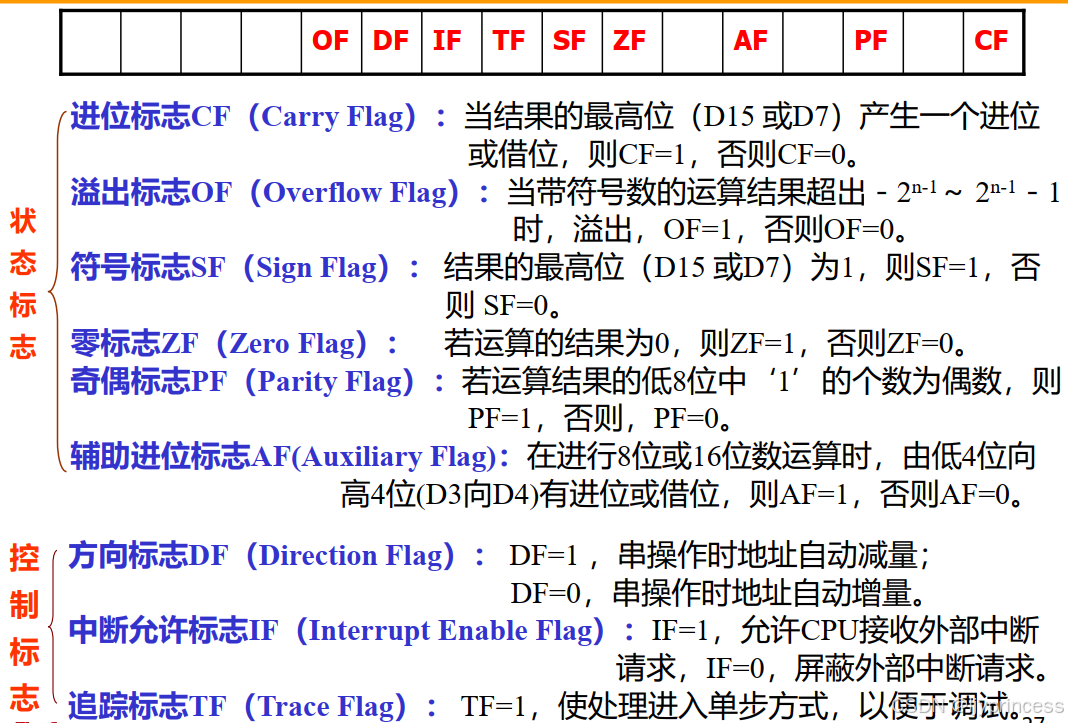

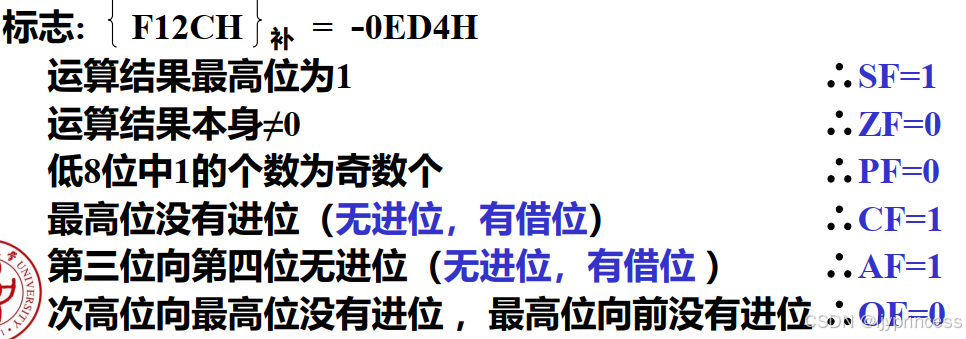

标志寄存器FR

存放ALU的操作结果，作为一个条件去判断。

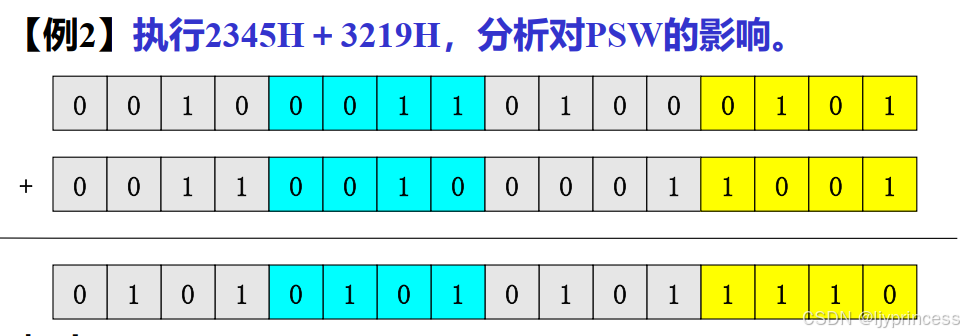

最高位产生进位：                              CF=1

奇偶（低8位1的个数偶1奇0）：        PF=1

溢出（双高位法）：                           OF=1

符号标志（最高位）：                        SF=0

零标志（为0则1）：                            ZF=0

辅助进位标志D3向D4进位：                AF=1

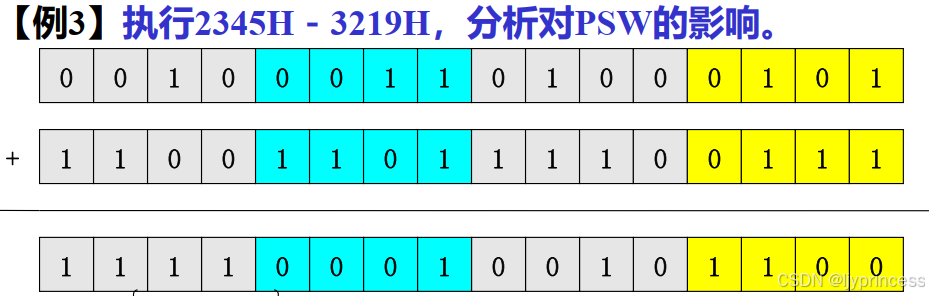

• 转换为二进制：

  • 2345H2345H2345H 转换为二进制: 00100011010001010010 0011 0100 01010010001101000101
  • 3219H3219H3219H 转换为二进制: 00110010000110010011 0010 0001 10010011001000011001

• 补码的计算：

  • 取 3219H3219H3219H 的二进制 00110010000110010011 0010 0001 10010011001000011001 的反码（每位取反）得到 11001101111001101100 1101 1110 01101100110111100110。
  • 然后加1得到补码 11001101111001111100 1101 1110 01111100110111100111。

• 执行加法：

  • 将 2345H2345H2345H 的二进制形式与 3219H3219H3219H 的补码相加：
    • 00100011010001010010 0011 0100 01010010001101000101
    • +
    • 11001101111001111100 1101 1110 01111100110111100111
    • =
    • 11110000101011001111 0000 1010 11001111000010101100

二、8086/8088CPU内部结构

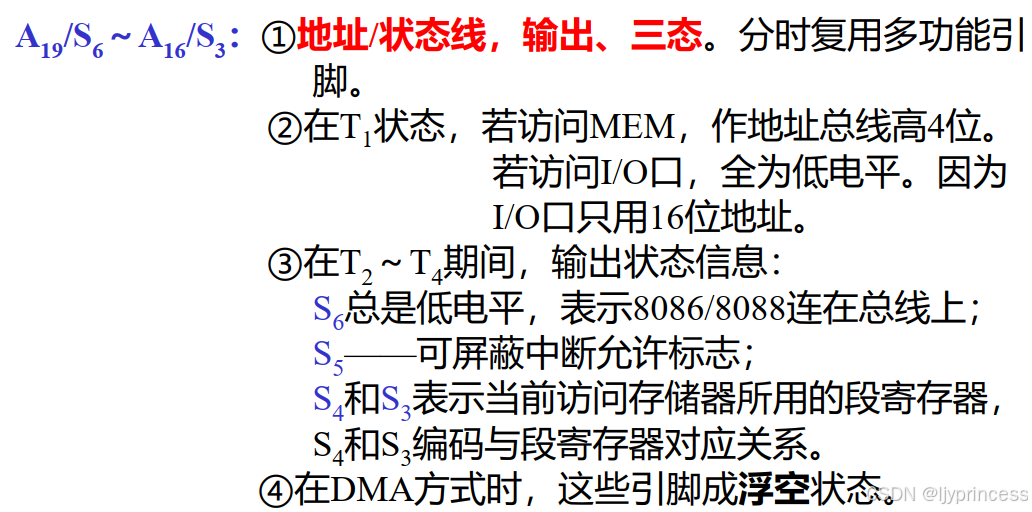

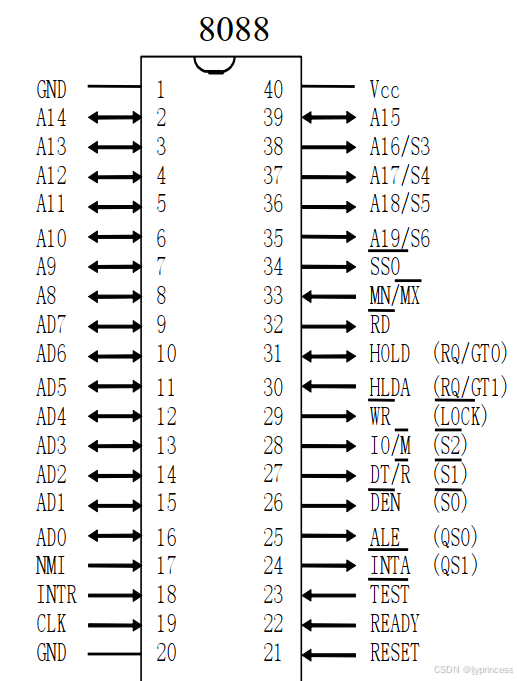

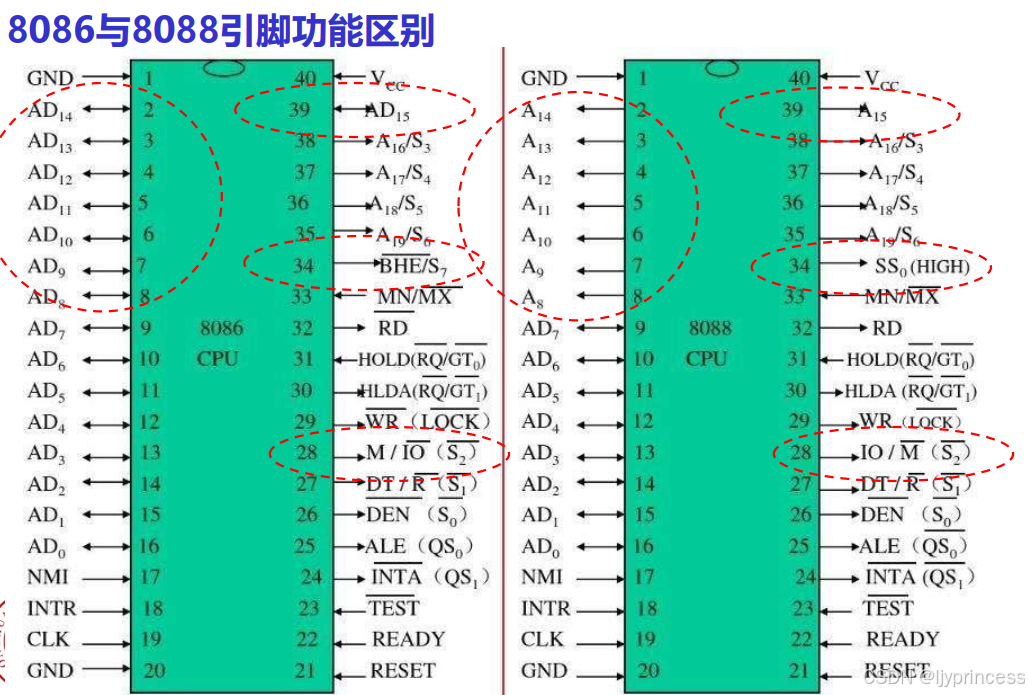

        引脚功能

重点！！

引脚33        模式选择

接1：最小模式

接0：最大模式

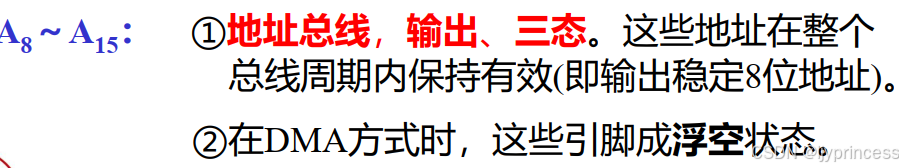

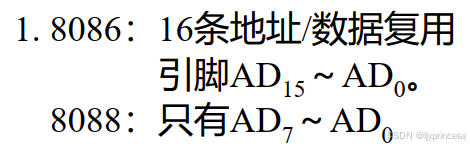

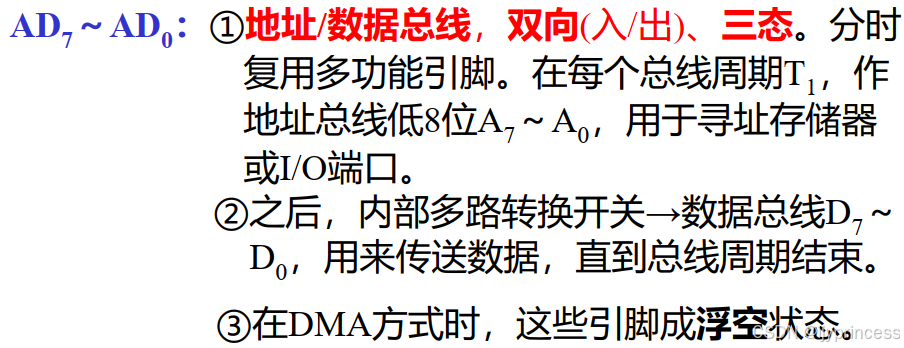

引脚9-16地址数据复用引脚

8088是AD0-AD7是地址数据复用引脚

8086是AD0-AD15是地址数据复用引脚

引脚28

8088

8086

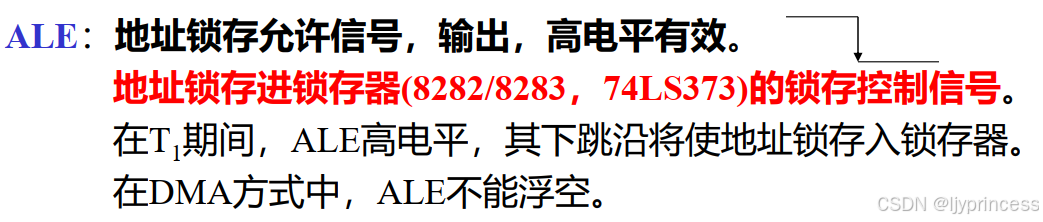

引脚25        ALE

ALE下降沿锁存

三个中断重点！！

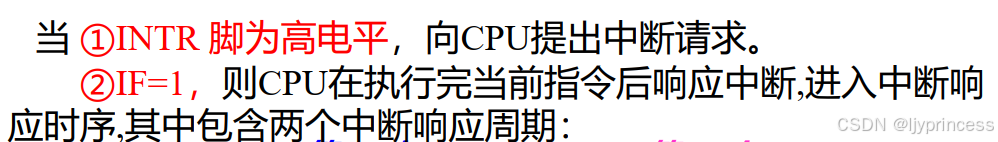

引脚18        可屏蔽    INTR

INTR=1且IF=1，cpu进入中断响应周期。

若IF=0，即使有INTR=1，cpu对此中断请求信号不予理睬。

可以通过软件方法使得IF=0

一般用于外设

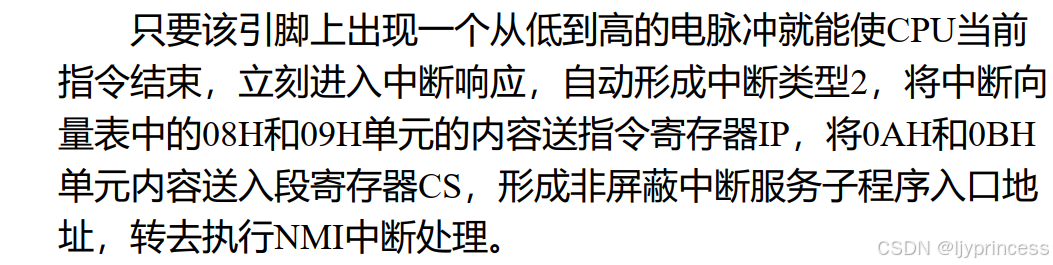

不可以屏蔽的中断请求        NMI

比如断电了，08H和09H松IP

中断应答信号

告知我已经收到了中断信息了，给设备发出应答信号，告诉我已经收到你的中断请求了，不用再发了

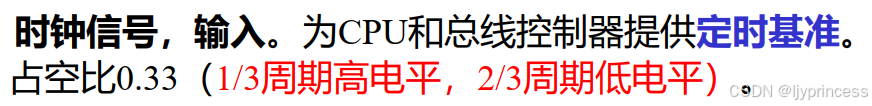

CLK

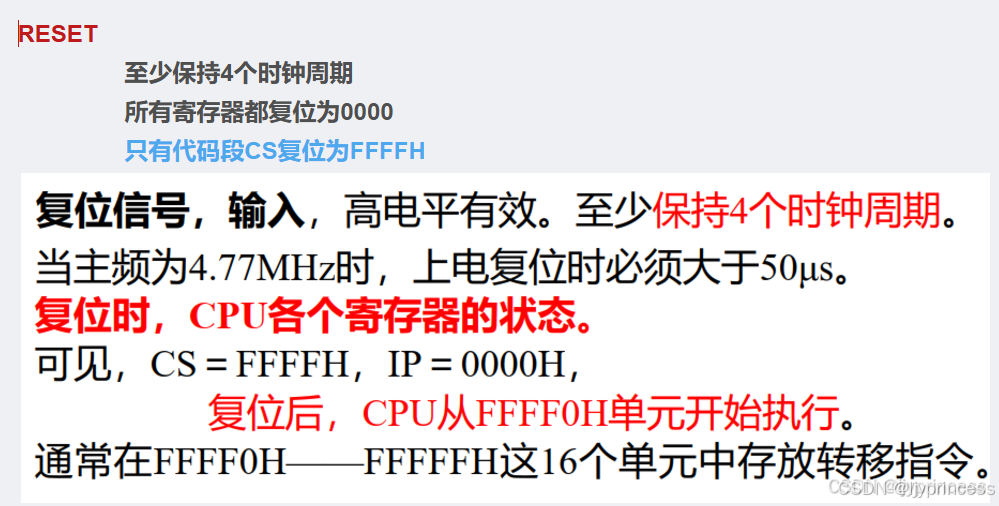

RESET

                至少保持4个时钟周期

                所有寄存器都复位为0000

                只有代码段CS复位为FFFFH

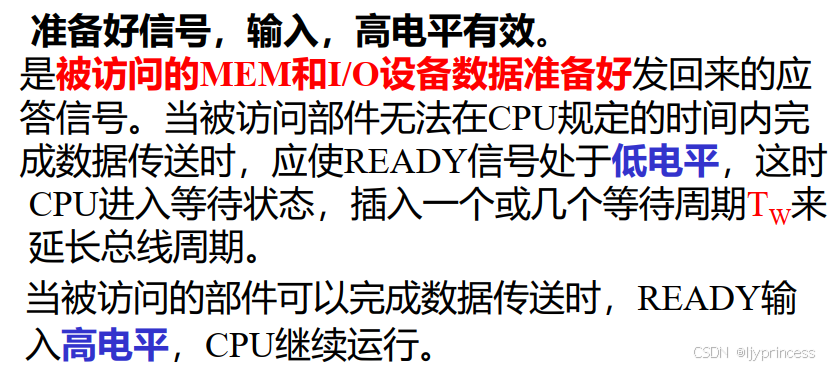

READY

重点！！

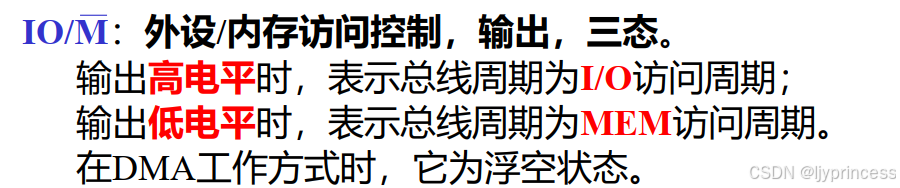

访问外设/内存

8086和8088是反过来的，高低电平对应的功能刚好反过来。

8088访问外设接1；访问内存接0；

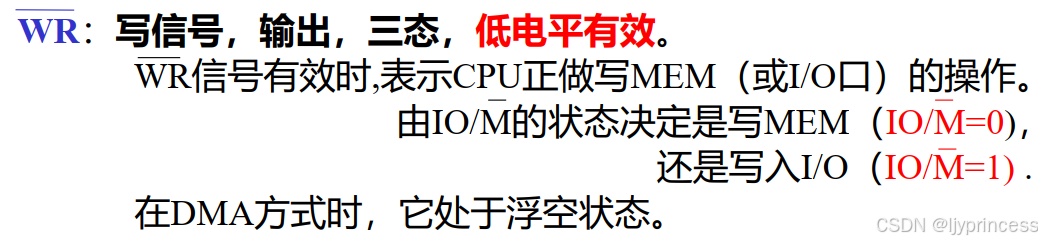

接0，写入

再根据决定写入内存/外设

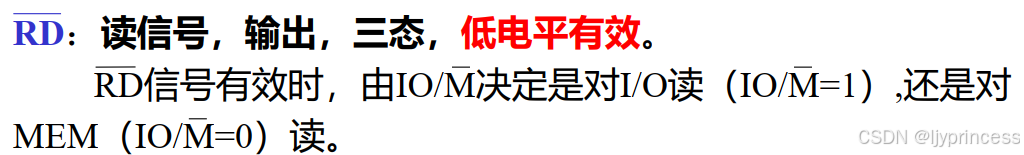

接0，读取

再根据决定读内存/外设

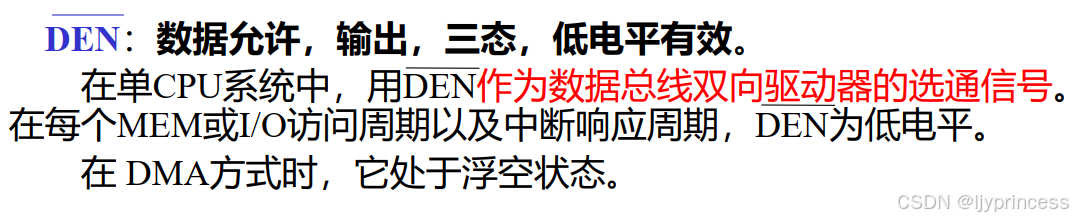

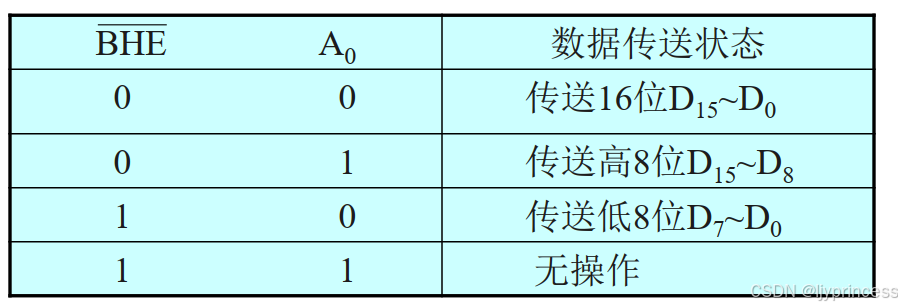

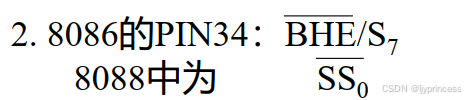

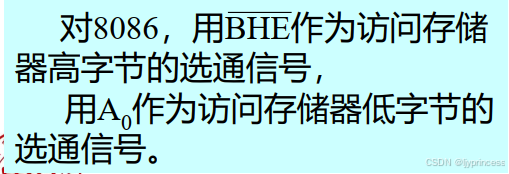

8086与8088区别3个

3.

0有效，同为1则无操作。

系统总线和典型时序

• 时钟周期



• 总线周期

        一个总线周期由4个时钟周期构成，T1 T2 T3 T4；但是有等待周期，可能就大于四个时钟周期了。

• 指令周期

        不同指令需要的总线周期不一样。

一个基本总线周期由4个时钟周期（T1,T2,T3,T4）构成

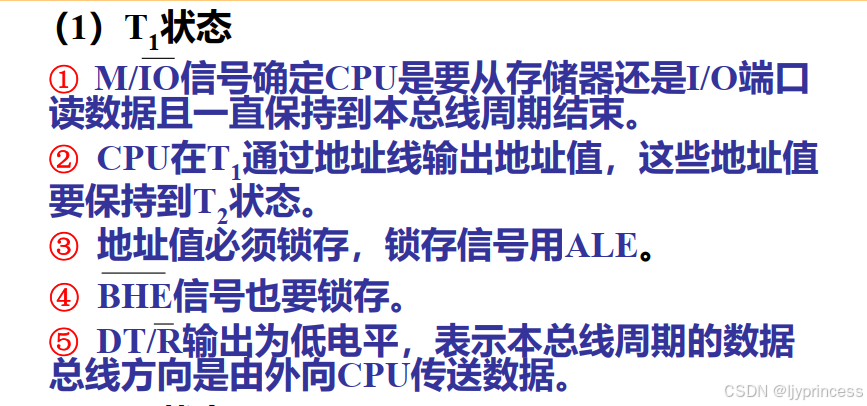

T1：CPU访问端口时送出地址

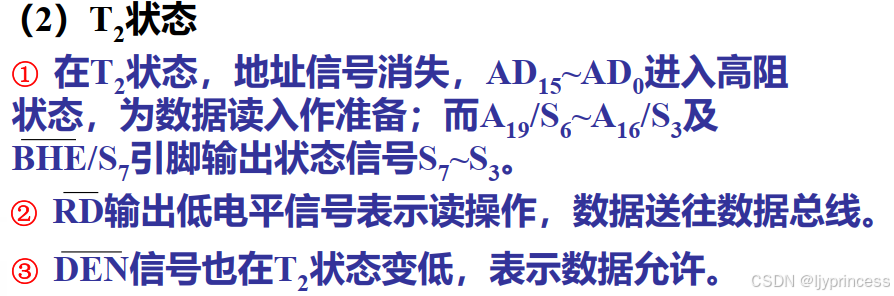

T2：地址撤销；地址数据复用引脚从地址转换为数据引脚；

        读信号地址/数据线是高阻；因为要经过译码各种操作，读不到。

        写信号，可以立马送出一个数据，则地址/数据线是数据

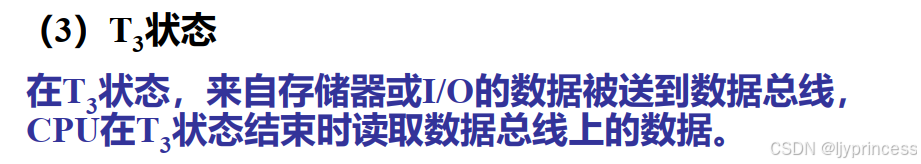

T3：数据稳定，在T3和T4交界处采样数据，进入T4状态

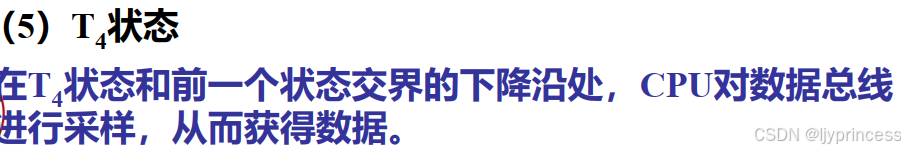

T4：结束

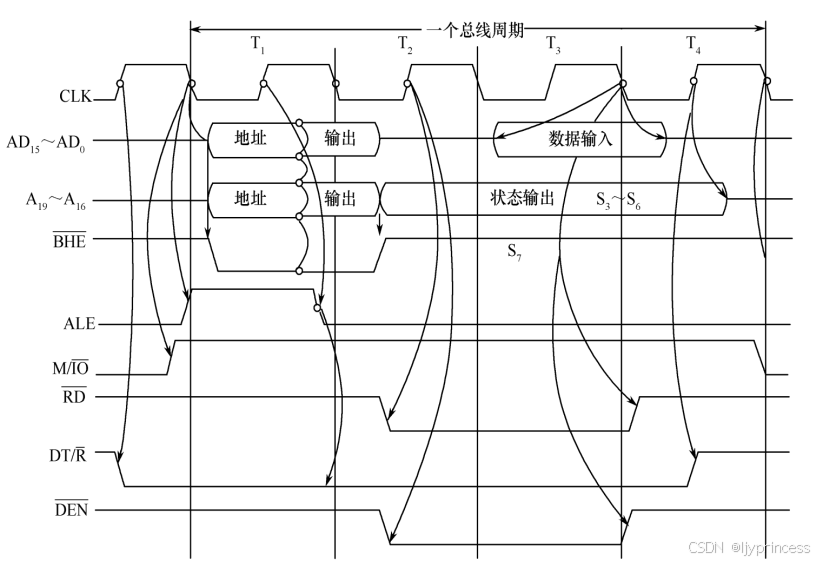

8086读存储器

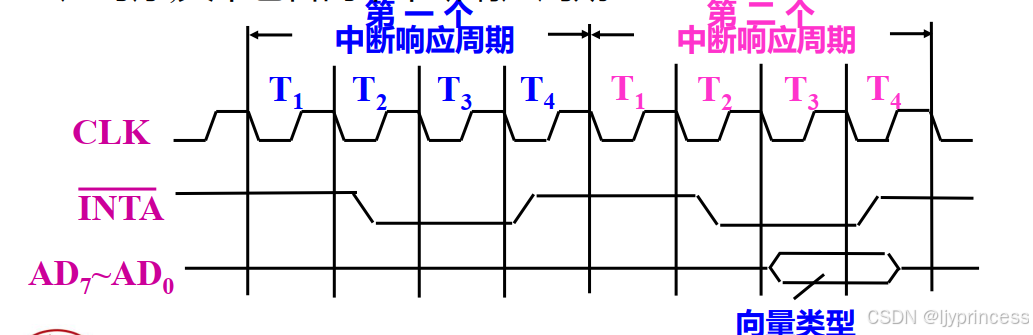

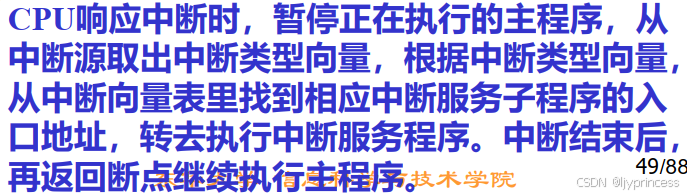

中断相应周期（可屏蔽中断INTR）

当前指令执行完后相应中断

第一个周期：送，应答中断，表示①响应中断，②外设取消INTR信号用

（我响应你的中断了，不用再发了）

第二个周期：再次送，通知外设送中断类型码到数据线上，以便CPU取得该中断服务程序入口地址，转入该中断服务

                      4个字节存放一个首地址，中断类型号*4就是中断服务程序的入口地址。内存地址取出来放在CS：IP里面，这个是指向下一条要执行的指令的，就可以进入中断服务程序。

（我要发送给外部设备，你把中断类型码告诉我，你是什么类型的中断，我就找到入口，执行这个中断服务程序）

NMI中断类型码固定为2，中断类型码已知，对于不可屏蔽中断请求来说，只要一个中断响应周期就行。

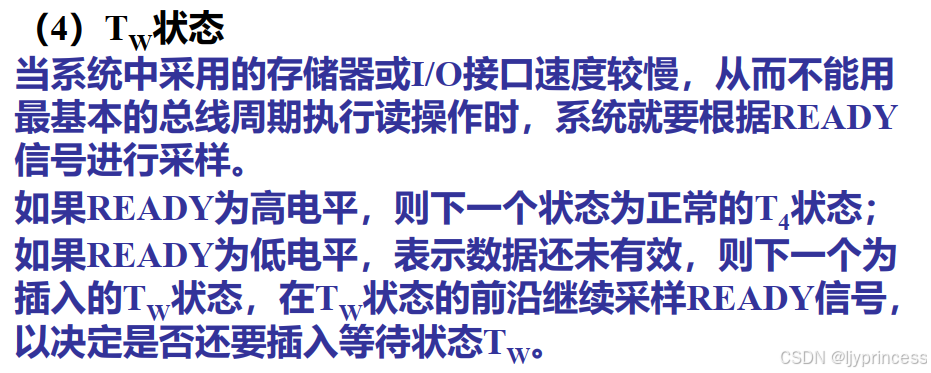

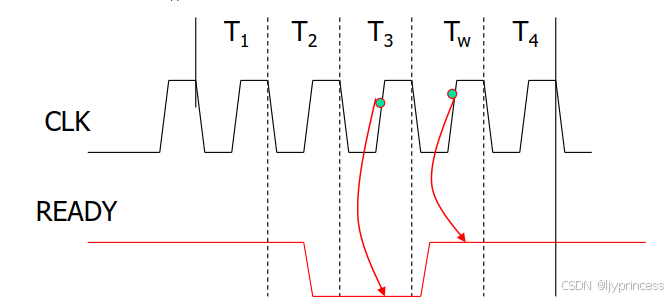

8086/8088等待状态时序

READY为0时，表示进入等待状态，在T3和T4之间插入一个等待周期Tw，直到READY引脚置1，再继续执行。

总线空闲周期

                CPU不与MEM或I/O之间传送数据时，则不执行总线周期， BIU则不和总线打交道，此时进入总线空闲周期T。

微处理器应用系统

三个小系统

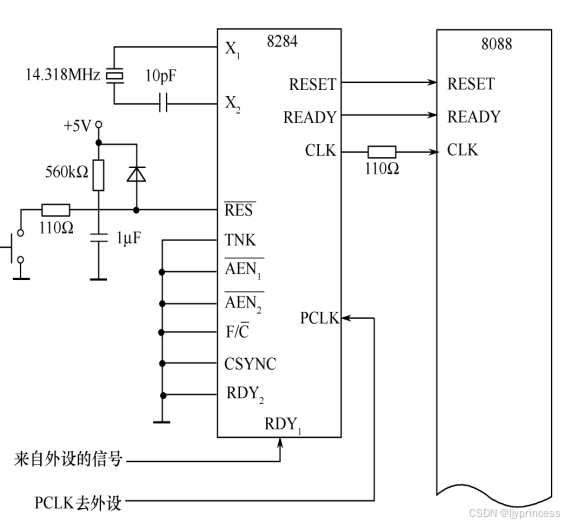

时钟发生器8284：向CPU提供CLK，READY，RESET信号

8位三态输出锁存器8282/8283：由于地址/数据线分时复用，在数据占用总线之前，必须先将地址码锁存，由ALE的下降沿跳变启动锁存。

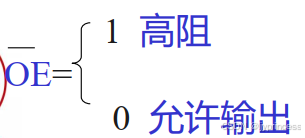

：允许输出，低电平有效

：（在1时，直接传输，不锁存）选通信号，接到ALE上，下降沿时锁存。DI在变，DO也不变。

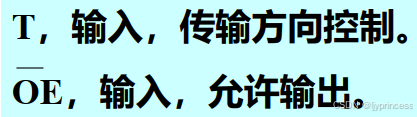

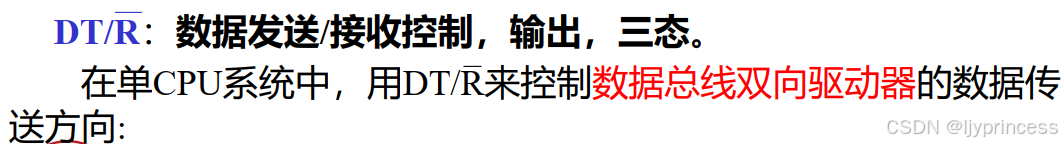

并行双向总线驱动器8286/8287：A，B输入输出；T传输方向。

T=1：发送

T=0：接收

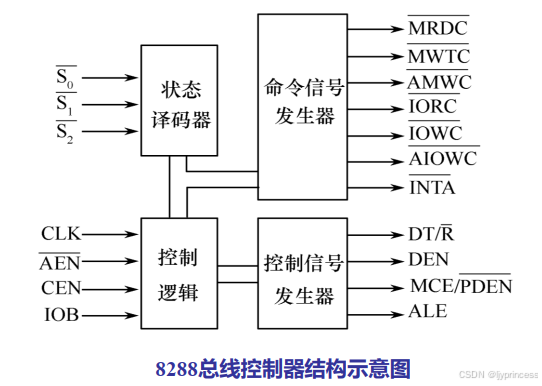

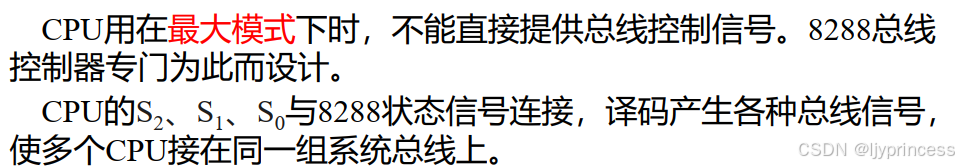

总线控制器8288

RESET，READY，CLK连到8088

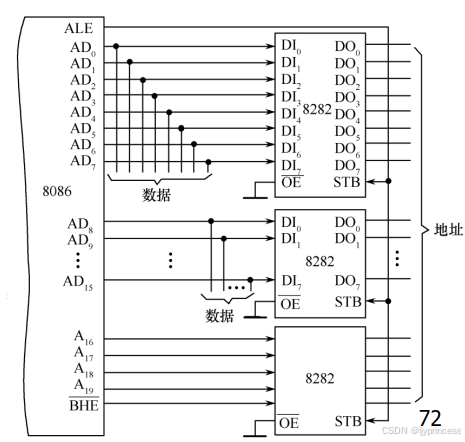

8086有20根地址总线，最少要有3片8282来锁存

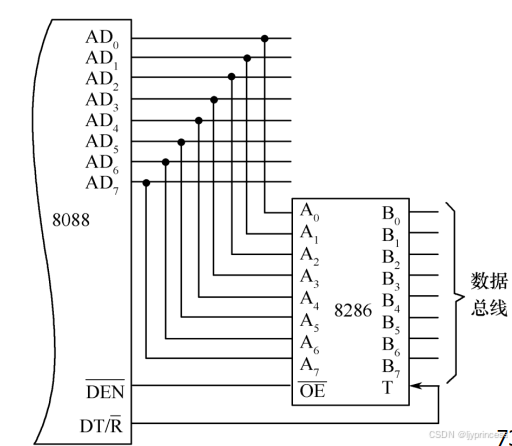

8088只有8根数据总线，8086有16根。但是8286左边8个A接CPU，右边8个B是接外设的。

所以8088要一片，8086要两片。

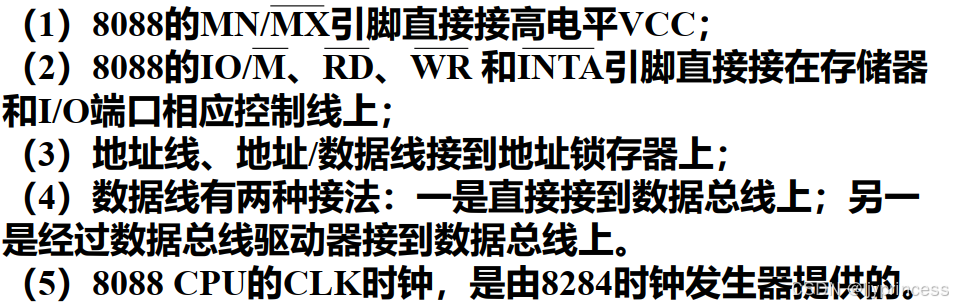

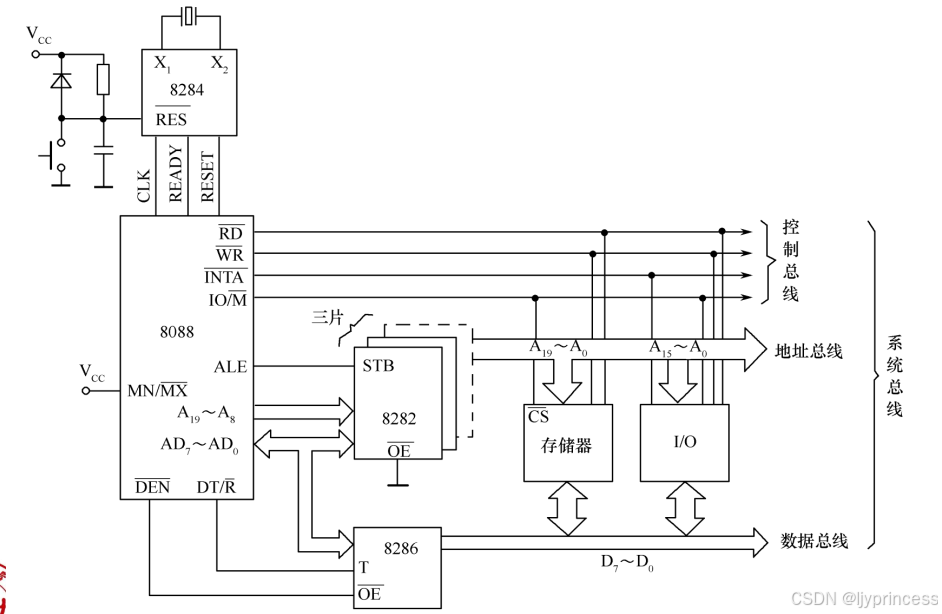

连接关系（以8088为CPU的单CPU模式）

地址20位，8086数据16位（两片8286）

9.24 8：15 36min

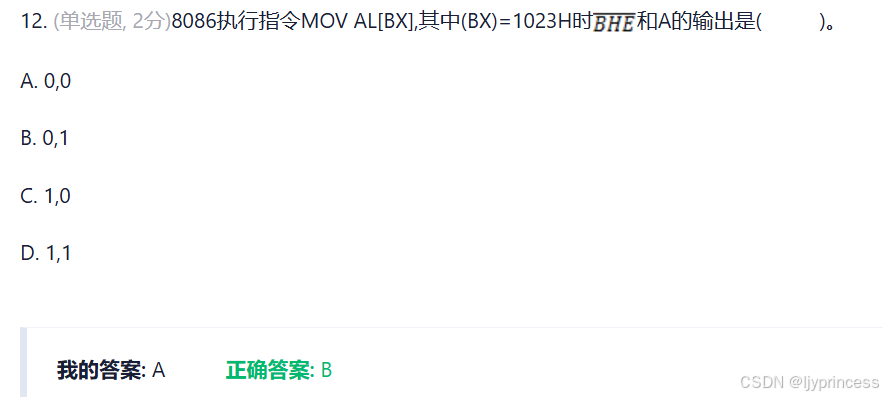

题目

3. (单选题, 2分)8088/8086的存储器组织是将存储器划分为段,可作为段的起始地址的是(  )。

• A. 185A2H
• B. 00020H
• C. 01003H
• D. 0AB456H

正确答案: B:00020H;

解析：

        段式管理，每个段的起始地址必须是16的倍数

4. (单选题, 2分)8086微处理器可寻址访问的最大I/O空间为(      )。

• A. 1KB
• B. 64KB
• C. 640KB
• D. 1MB

正确答案: B:64KB;

解析：

        最大I/O是64KB，最大内存1MB

5. (单选题, 2分)8088/8086 CPU 中,指令指针(IP)中存放的是(              )。

• A. 指令
• B. 指令地址
• C. 操作数
• D. 操作数地址

正确答案: B:指令地址;

解析：

        指针里存放地址；操作数是指令的组成部分

6. (单选题, 2分)如果访问存储器时使用BP寻址,则默认的段寄存器是(             )。

• A. CS
• B. ES
• C. DS
• D. SS

正确答案: D:SS;

解析：

        CS：IP

        SS：SP/BP

        DS：SI

        ES：DI

7. (单选题, 2分)8086对外部请求响应优先级最高的是(           )。

• A. READY
• B. INTR
• C. HOID
• D. NMI

正确答案: D

解析：

        优先级顺序

        NMI（最高优先级，不可屏蔽中断）

        HOLD（DMA直接存储器访问）

        INTR（可屏蔽中断请求）

        READY（同步操作）

8. (单选题, 2分)8086/8088CPU经加电复位后,执行第一条指令的地址是(       )。

• A. FFFFFH
• B. 03FFFF
• C. 0FFFFH
• D. FFFF0H

正确答案: D:FFFF0H;

解析：

9. (单选题, 2分)8086微处理器CLK引脚输入时钟信号是由(  )提供。

• A. 8284A
• B. 8288
• C. 8287
• D. 8289

正确答案: A:8284A;

解析：

        8284：时钟发生器（CLK，READY，RESET）

        8282/8283：8位三态输出锁存器

        8286/8287：并行双向总线驱动器

        8288：总线控制器

？？？

程序设计中使用的地址称为逻辑地址,而CPU对存储器单元进行操作时使用的地址称为物理地址。

16. (填空题, 2分)当存储器的读出时间大于CPU所需要的时间时，为了保证存储器与CPU的周期配合就要利用__READY___信号，使CPU在___T3___后插入一个Tw状态。

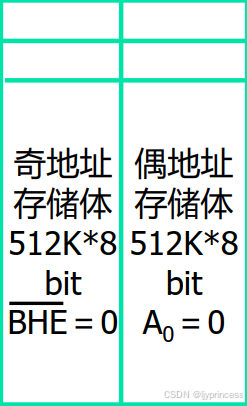

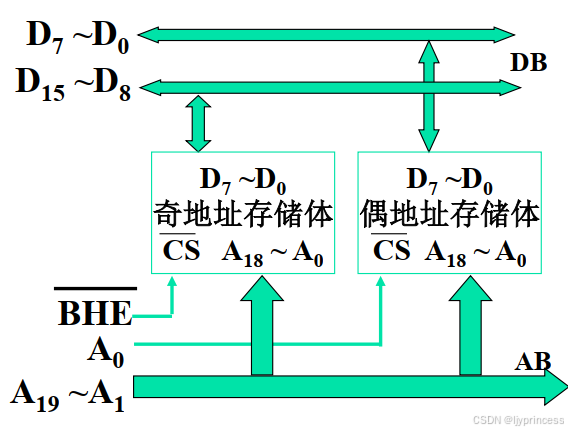

8086系统中,存储器分为奇、偶两个存储体。偶体的数据信号线固定与数据总线的__低8位____相连。

？？？

设定某数据区为16个字,起始地址为70A0:DDE6,该数据区字数据的首末物理地址分别是______和_______。

正确答案：

(1) 7E7E6H

(2) 7E804H

解析：

        70A0：DDE6

        段基址：偏移地址

        首地址：70A00+DDE6=7E7E6H

        末地址：16个字，一个字2字节，一共32个字节。+31，但是31是十进制，要转换成16进制。所以+1F

19. (填空题, 2分)设堆栈段寄存器SS所存放的数据为2250H，堆栈指示器SP所存放的数据为0140H,如压入堆栈7个字数据，问栈顶地址、SS和SP各为_______、___________、___________。

正确答案：

(1) 2250H:0132H

(2) 2250H

(3) 0132H

7个字，14个字节，E。所以是0132H。所以字先转换成字节，然后字节再转换成16进制，再相加减。

20. (填空题, 2分)8088/8086访问代码段、堆栈段的偏移量分别由___指令指针寄存器IP_____寄存器和__堆栈指针寄存器BP/SP_____寄存器提供。

21. (填空题, 2分)8086/8088在最小方式下有关总线请求的信号引线是__HOLD______和_____HLDA___。

23. (判断题, 4分)8086 CPU的Ready信号是由外部硬件产生的。

• A. 对
• B. 错

正确答案: 对

28. (判断题, 4分)8088/8086的数据可以存放在几个不连续的段中。

• A. 对
• B. 错

正确答案: 对

微型计算机系统总线由哪三部分组成?它们各自的功能是什么?

正确答案：

地址总线：指出数据的来源或去向

数据总线：提供了模块间数据传输的路径

控制总线：传送各种控制信号以便控制数据、地址总线的操作及使用。

32. (简答题, 4分)什么是最小工作方式?什么是最大工作方式?

最小工作模式特点：在系统中只有8086一个微处理器。所有的总线控制信号直接由8086产生,因此，系统中的总线控制逻辑电路被减到最少。最小模式是单处理器系统。

最大工作模式模式：系统中有两个或两个以上的微处理器，即除了主处理器8086（或8088）以外，还有协处理器（8087算术协处理器或8089输入/输出协处理器）。最大模式可构成多处理器系统，系统中所需要的控制信号由总线控制器8288提供。

区别：最大模式是相对最小模式而言的。最大模式用在中等规模的或者大型的8086／8088系统中。在最大模式系统中，总是包含有两个或多个微处理器，其中一个主处理器就是8086或者8088，其他的处理器称为协处理器，它们是协助主处理器工作的。CPU工作模式的选择是由硬件决定的

正确答案：

（1）是指8086对片外的存储器或I/O接口进行了一次访问，读写数据或取指令。

（2）基本总线周期由4个时钟周期组成，分别记为T1、T2、T3、T4。

（3）地址信号、ALE信号在T1周期内产生

          RD信号在T2周期内产生

          数据信号一般在T3内产生，若T3来不及提供数据，可在某Tw内产生有效数据。

34. (简答题, 5分)什么是地址锁存器?8088/8086系统为什么要用地址锁存器?

正确答案：

地址锁存器：一个暂存器，它根据控制信号的状态，将总线上地址代码暂存起来。

8086/8088数据和地址总线采用分时复用操作方法，即用同一总线既传输数据又传输地址。CPU发出存储器地址，同时发出允许锁存信号ALE给锁存器。

由于地址数据线分时复用，在数据占用总线之前，必须将地址码锁存。

35. (简答题, 5分)8086 CPU中地址加法器的重要性体现在哪里?

正确答案：

地址加法器是8086CPU的总线接口单元中的一个器件，在8086存储器分段组织方式中它是实现存储器寻址的一个关键器件，地址加法器将两个16位寄存器中的逻辑地址移位相加，得到一个20位的实际地址，把存储器寻址空间从64K扩大到1M，极大地扩大了微型计算机的程序存储空间，从而大大提高了程序运行效率。
