在Paraview中绘制平面矢量场和流线

已于 2024-05-05 02:48:55 修改
阅读量1.8k 收藏 4
点赞数 6
分类专栏： 软件 文章标签： 开源软件 经验分享
于 2024-05-05 02:44:25 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/lk040384/article/details/138454880
版权
本文介绍了如何使用Paraview读取Tecplot DAT文件并展示速度矢量和流线。首先，通过Tecplot Reader加载文件，然后利用Calculator创建矢量场，并使用Glyph Filter展示速度矢量。接着，通过Evenly Spaced Streamlines 2D Filter绘制2D流线。最后，使用Contour Filter显示等值线。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

之前一直在用Tecplot，最近准备用一下Paraview，由于Paraview的功能都是通过Filter来实现，刚开始还真不知道怎么使用，还好找到一个用Paraview读取 CSV文件进行显示的网页，下面用Tecplot的DAT文件练习了一下。

首先打开Paraview，通过Open调出“打开文件”对话框，选择结果文件（Paraview里会把文件序列缩略显示，这点非常好），文件类型选择Tecplot Files（也可以不选），点击OK，选择Tecplot Reader，再次点击OK。

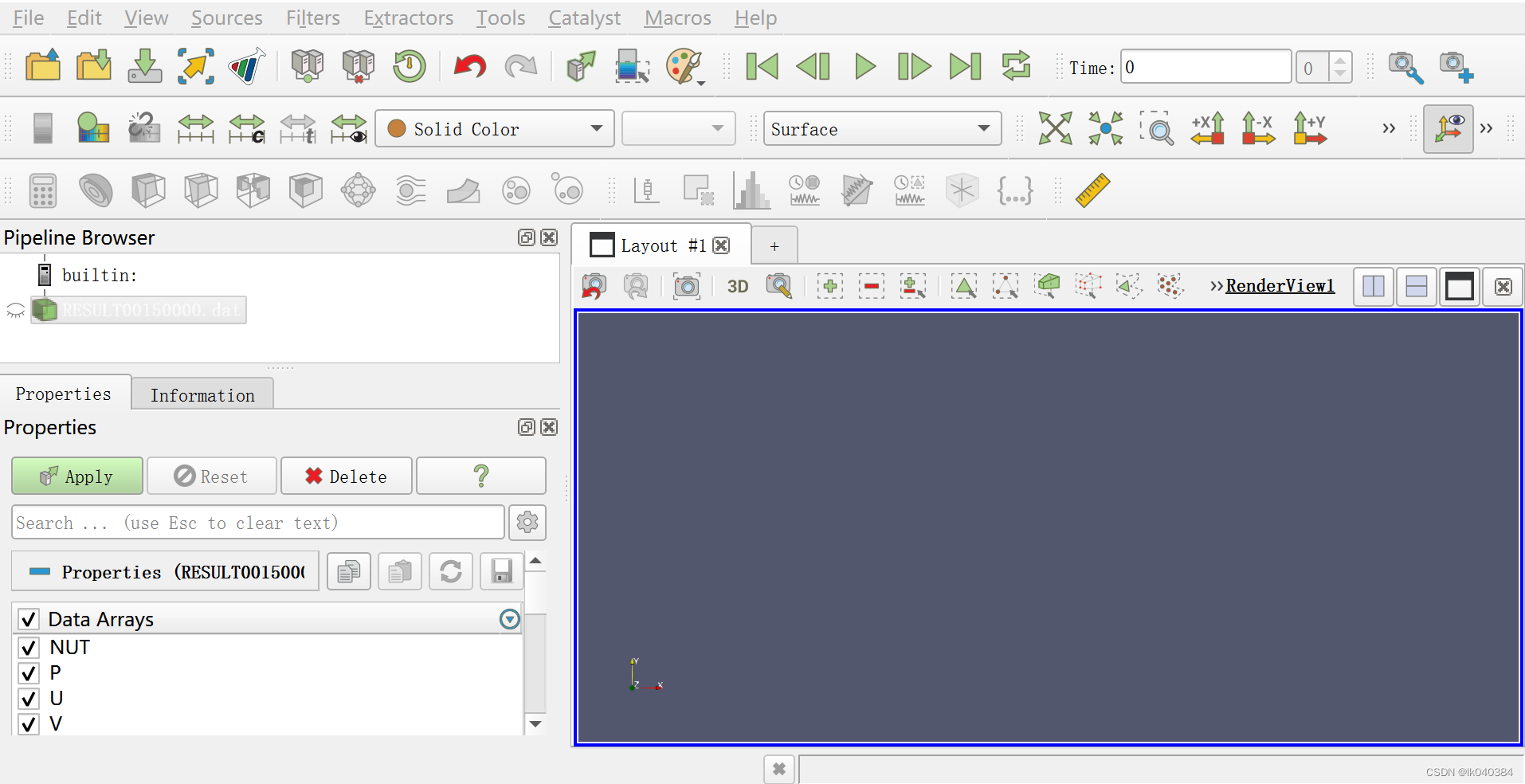

此时页面应该如下图所示，点击Properties下面的Apply，文件就算读进来了。

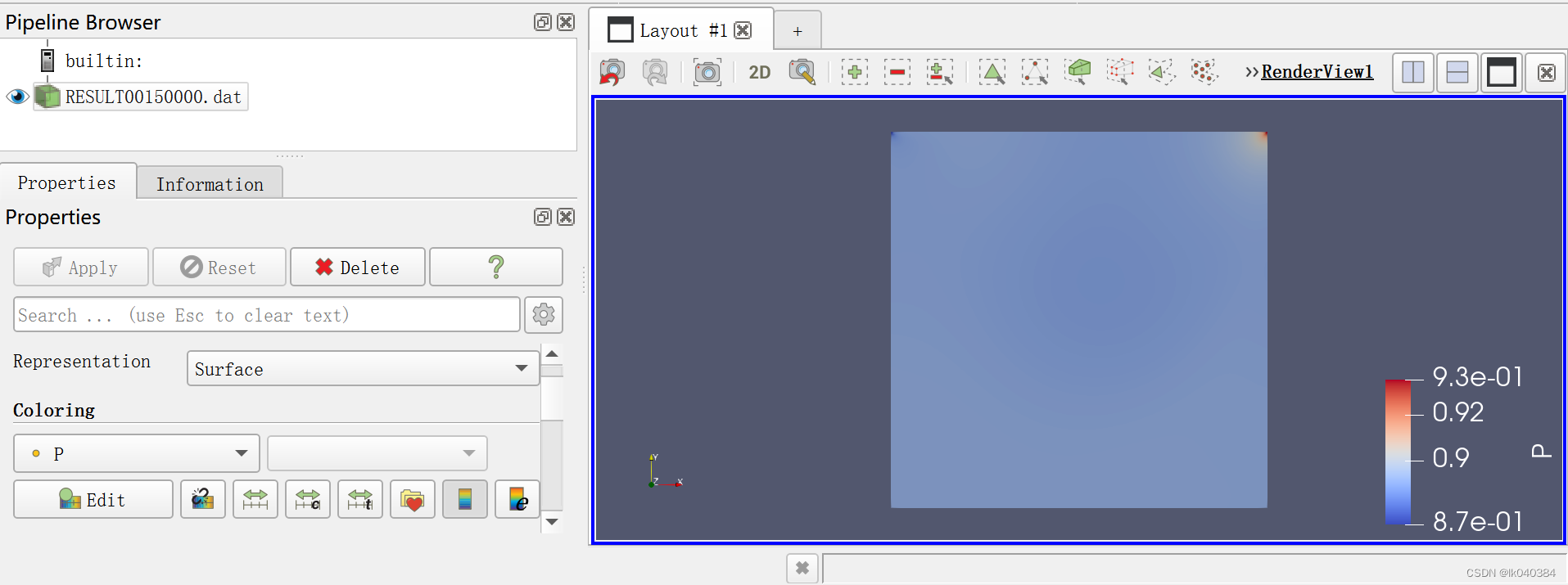

这个时候如果把Properties下面Display面板里的Coloring下拉列表里的Solid Color换成其它物理量，就已经可以显示了。

要显示速度矢量，得先通过Calculator这个Filter先创建矢量场，点击计算器图标，在Result Array Name下面输入U*iHat+V*jHat，点击Apply。这时在Calculator的Coloring下拉列表里就会出现Result了（当然也可以改成其它名字）。

再使用Glyph Fil
