paraview5.9.1 绘制截面流线图

使用科学计算可视化工具paraview-5.9.1绘制截面的流线图，以3d-cavity为例。

(1) 使用OpenFOAM-v2006运行 tutorials/incompressible/icoFoam/cavity 算例，driven-cavity 几何特征 0.1m × 0.1m × 0.1m，网格规模 100 × 100 × 100，Allrun 之后，执行 foamToVTK 产生VTK文件。

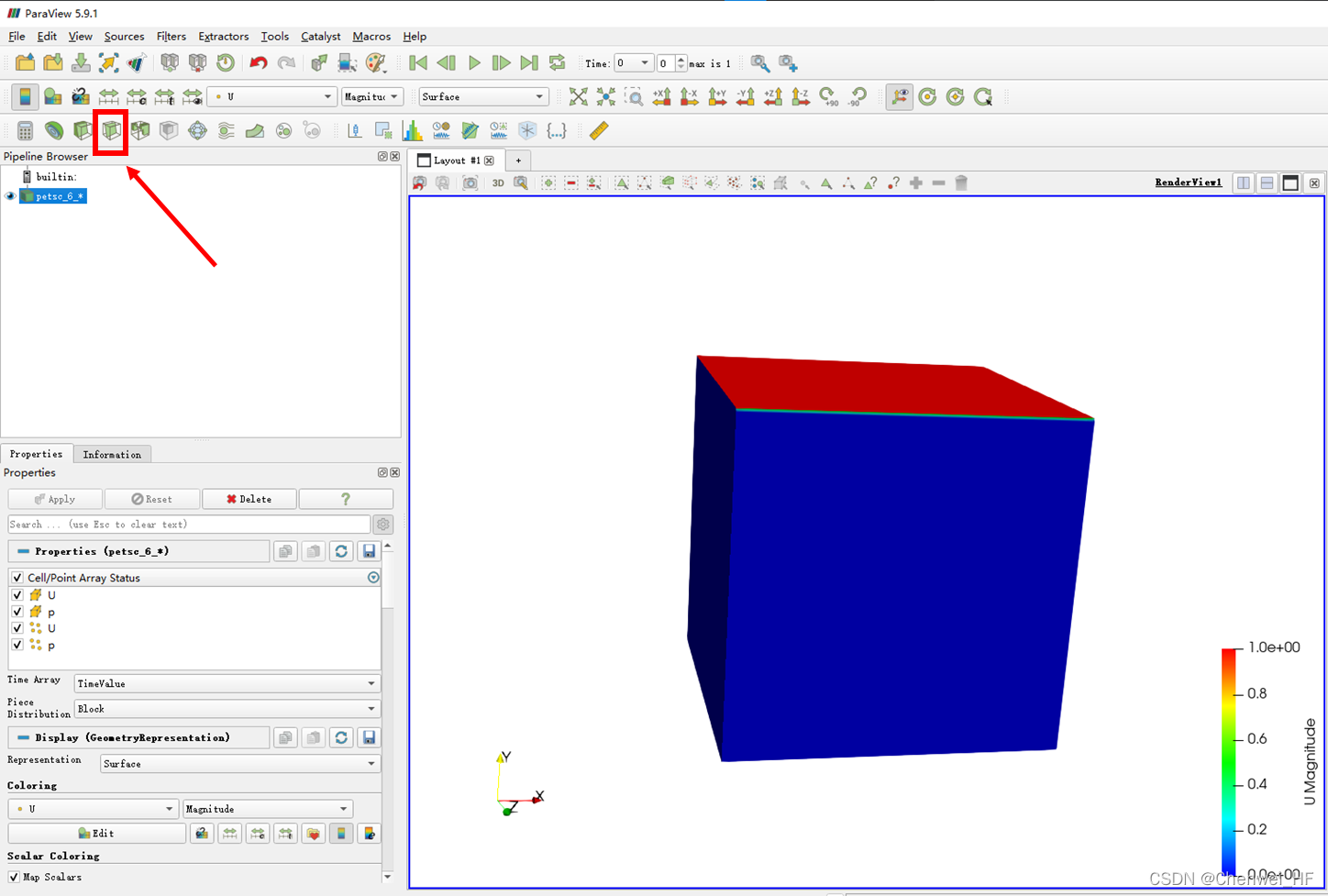

(2) 使用paraview加载VTK文件，点击slice按钮，对 cavity 做切面：

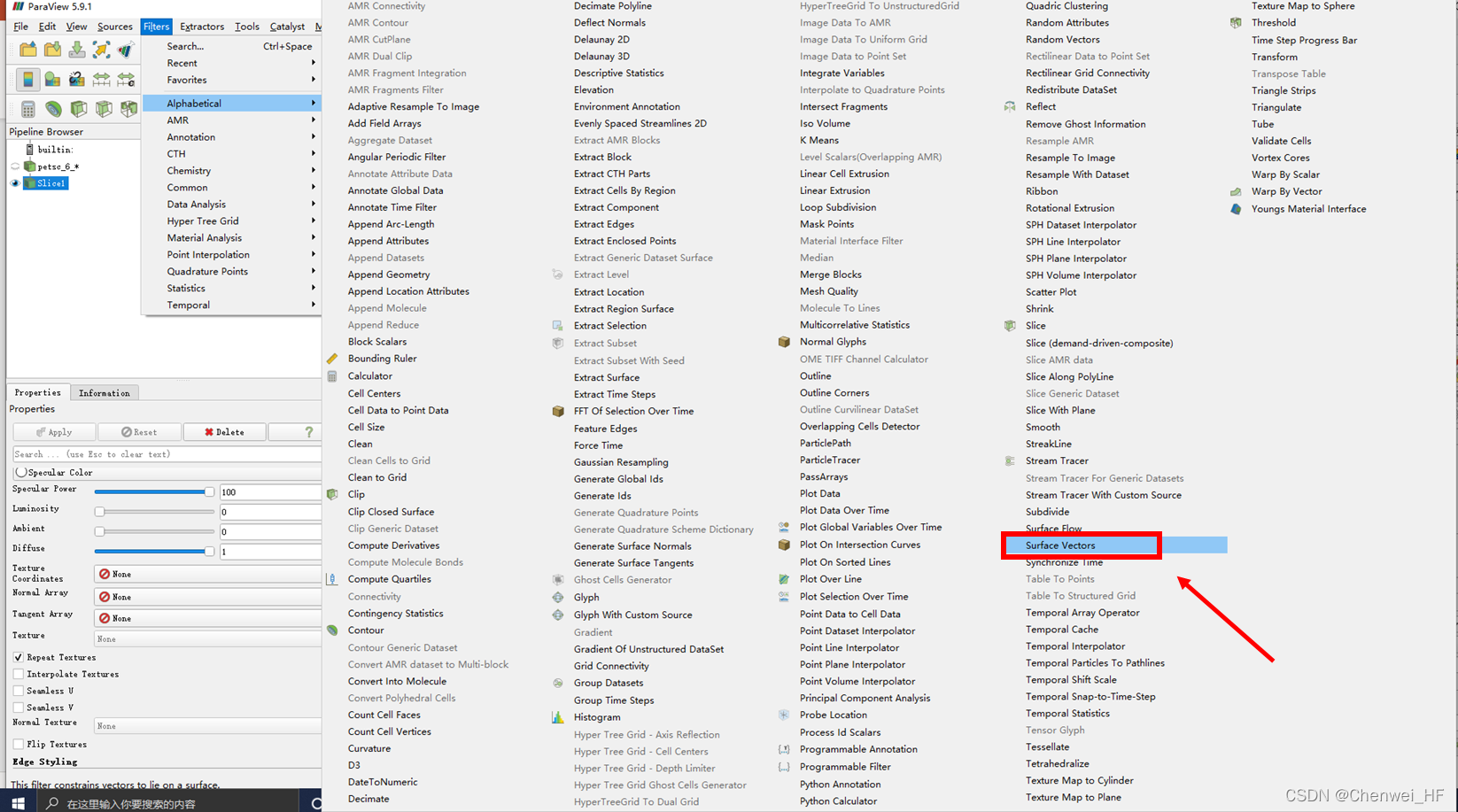

(3) 对切面作 Surface Vector Filter，用来将速度矢量投影到平面上：

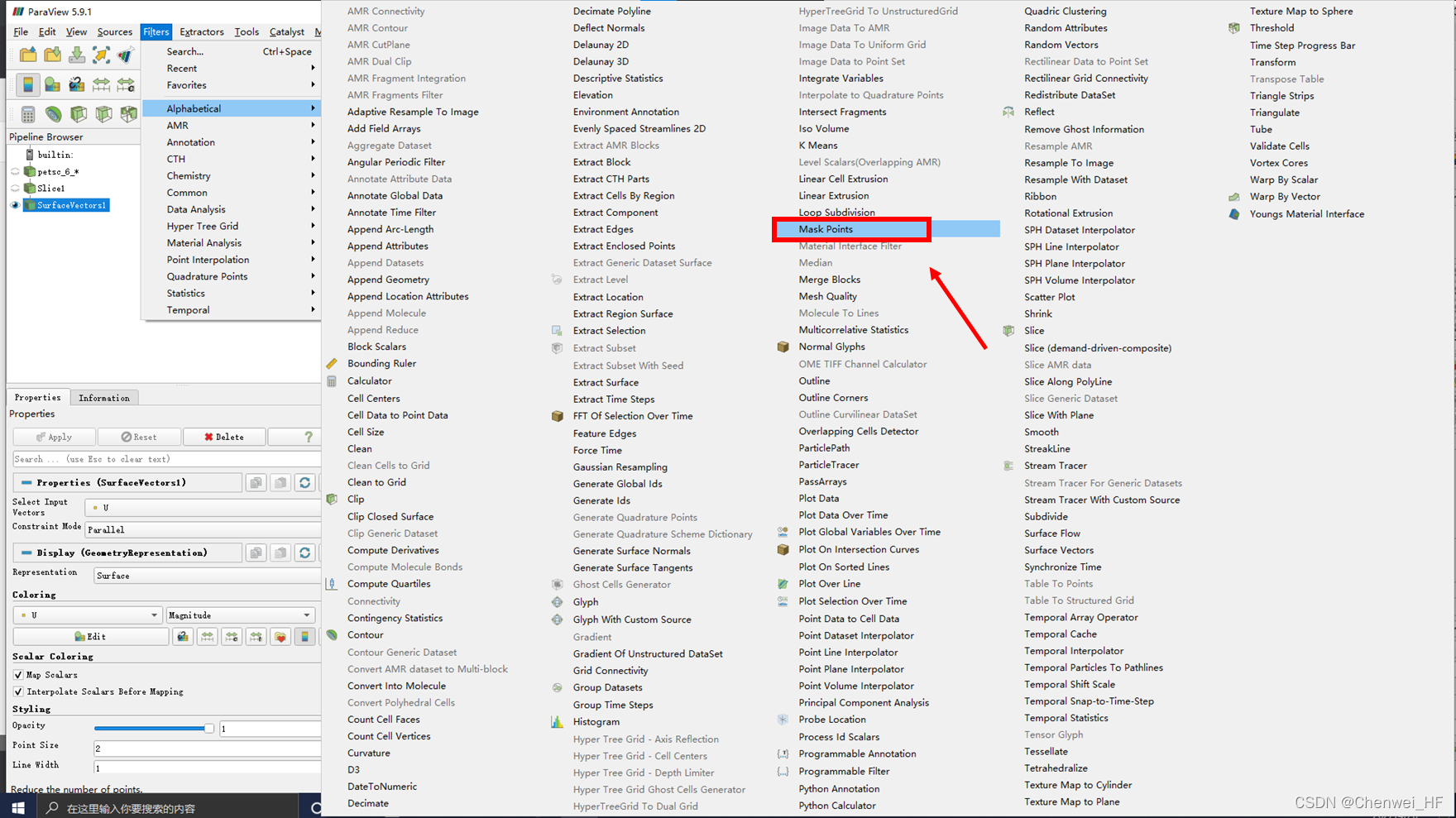

(4) 使用 Mask Points Filter，生成一系列采样点，来确定流线的位置：

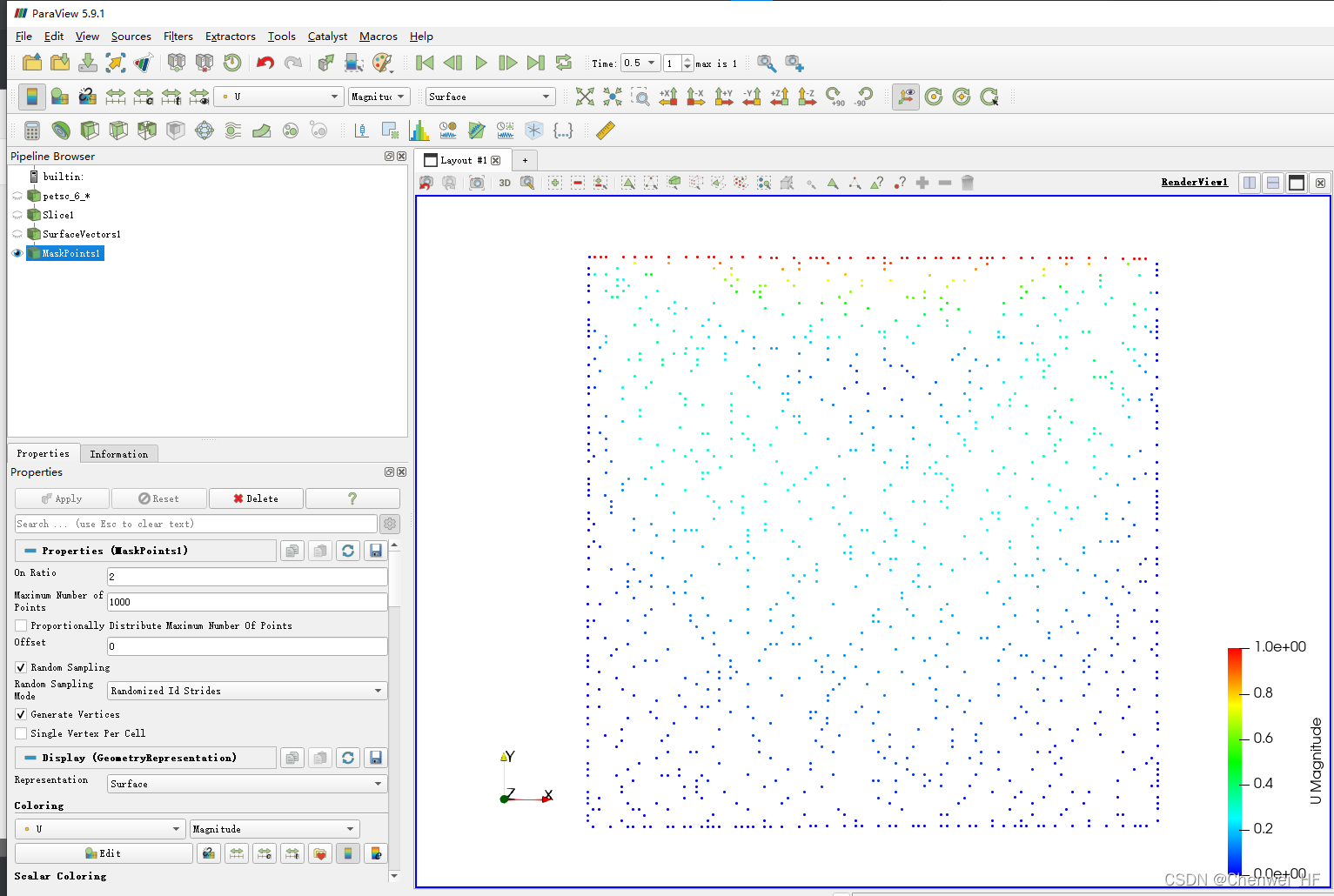

在 Mask Points 中，选择 Random Sampling 随机取点的方式，点的总数 Maximum Number of Points 为1000，On Ratio 为 2，表示每2个点中选出一个，效果如下：

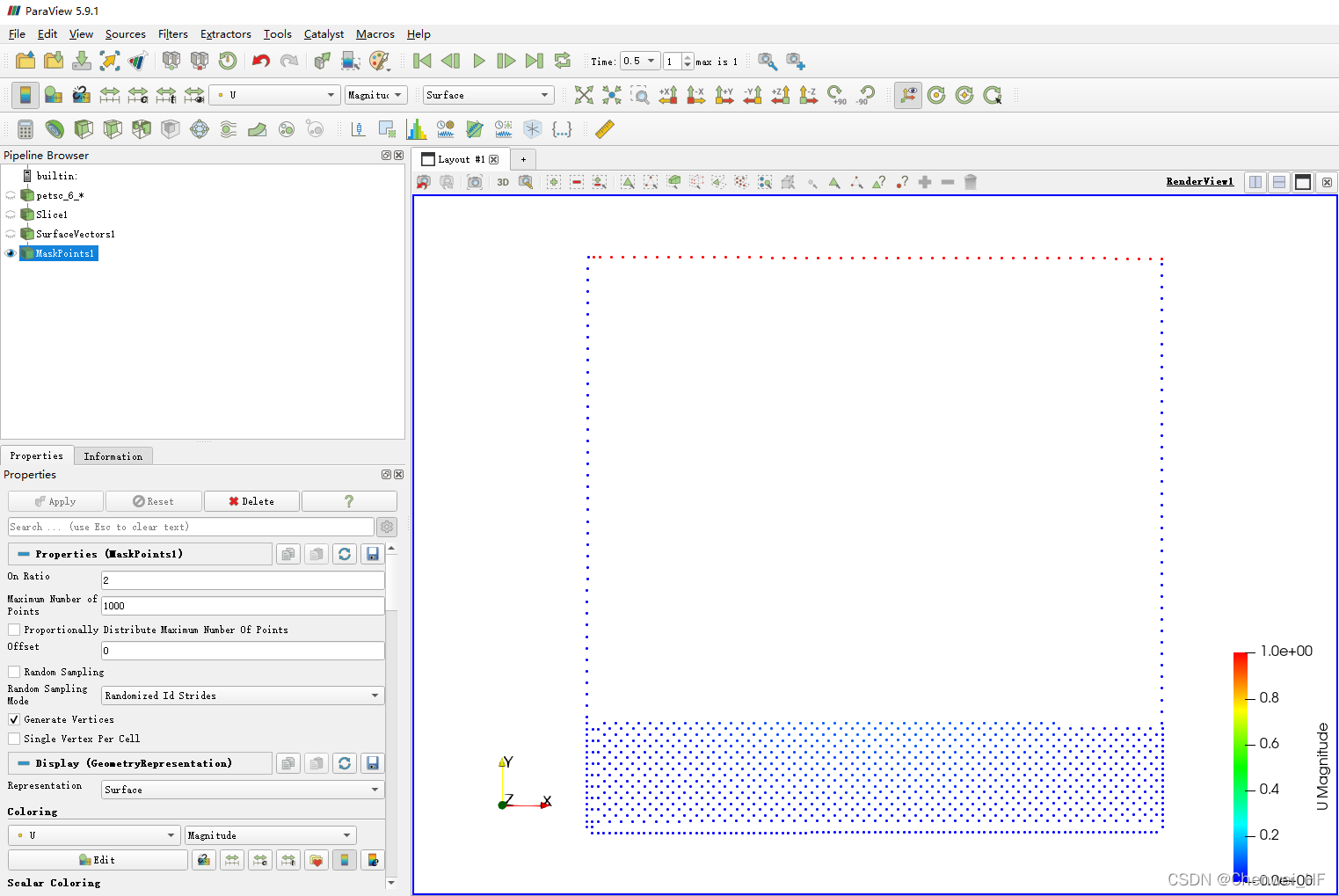

而如果没有选择 Random Sampling，那么会直接选取前2000个点中的1000个：

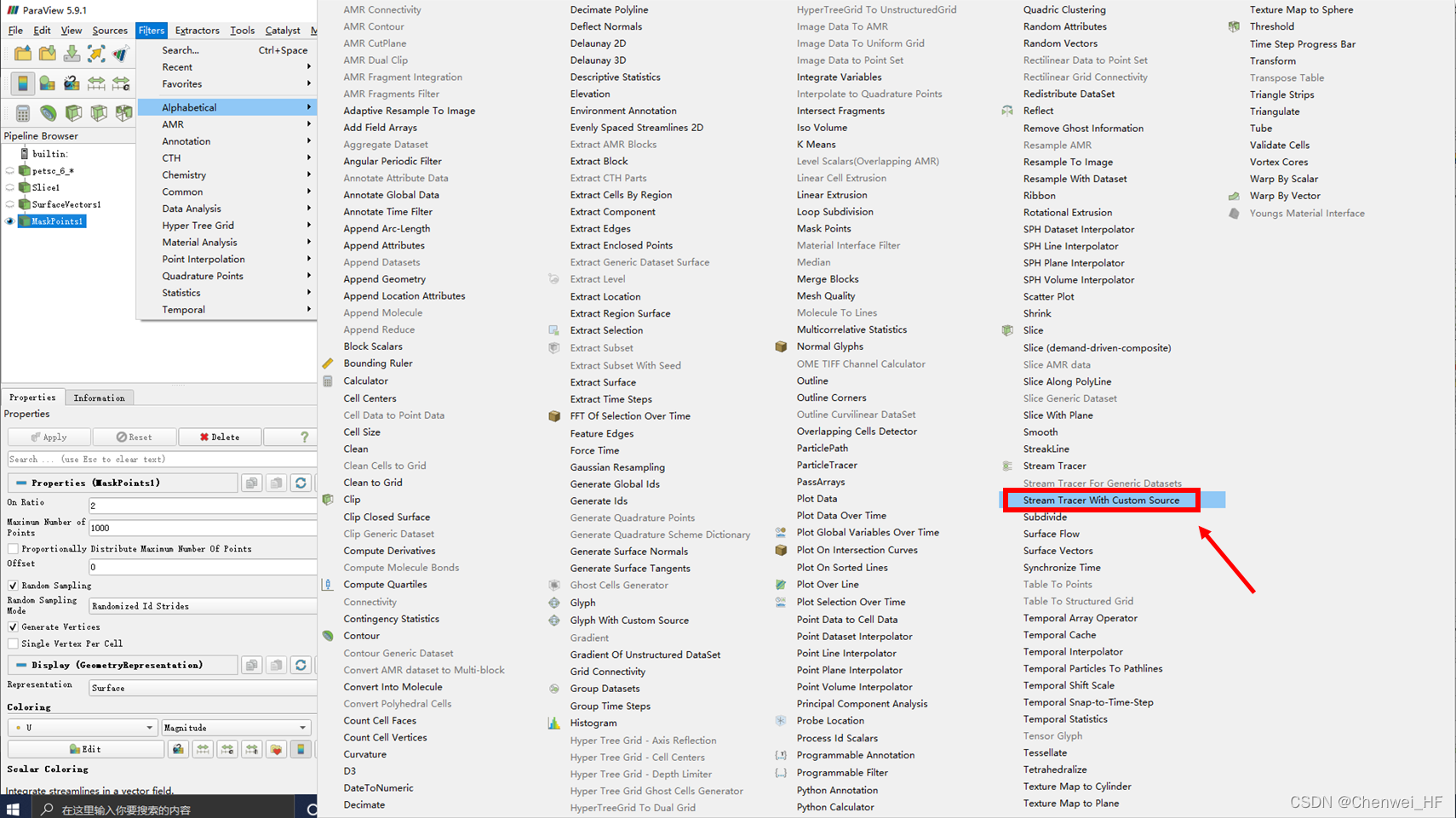

(5) 在 Mask Points 完成之后，选择 Stream Tracer with Custom Source Filter：

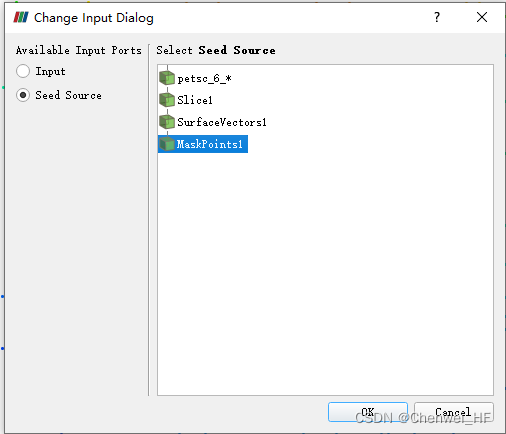

其中的 Input 和 Seed Source分别选择 surfaceVectors1和MaskPoints1:

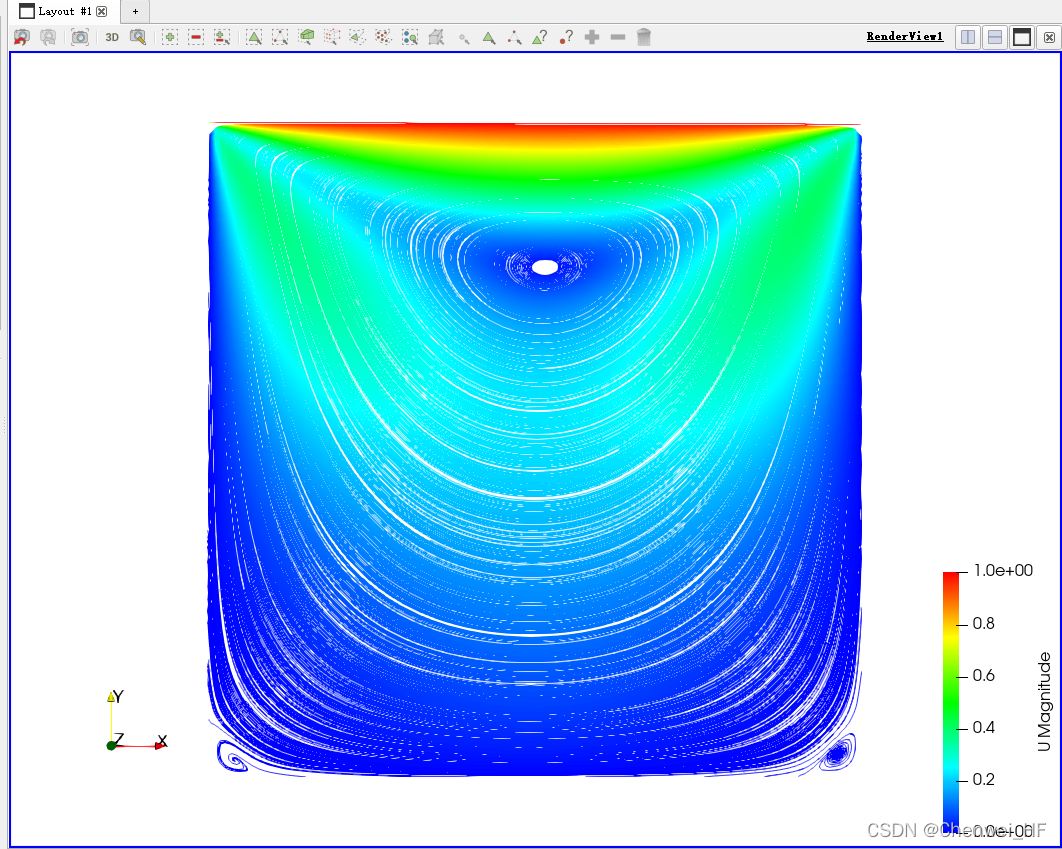

最终，得到如下的流线图：
