OpenFoam算例Cavity用paraview画流线图

问题描述

在网上找画流线图的方法时，发现直接拉一条线做流线没办法反映整个流场的特性，而采用StreamTracerWithCustomSource方法得到的流线图又太过密集，调整参数也很难得到简洁的流线图。经过尝试得到了一种在paraview中获得较为简洁的流线图的方法，仅供参考。

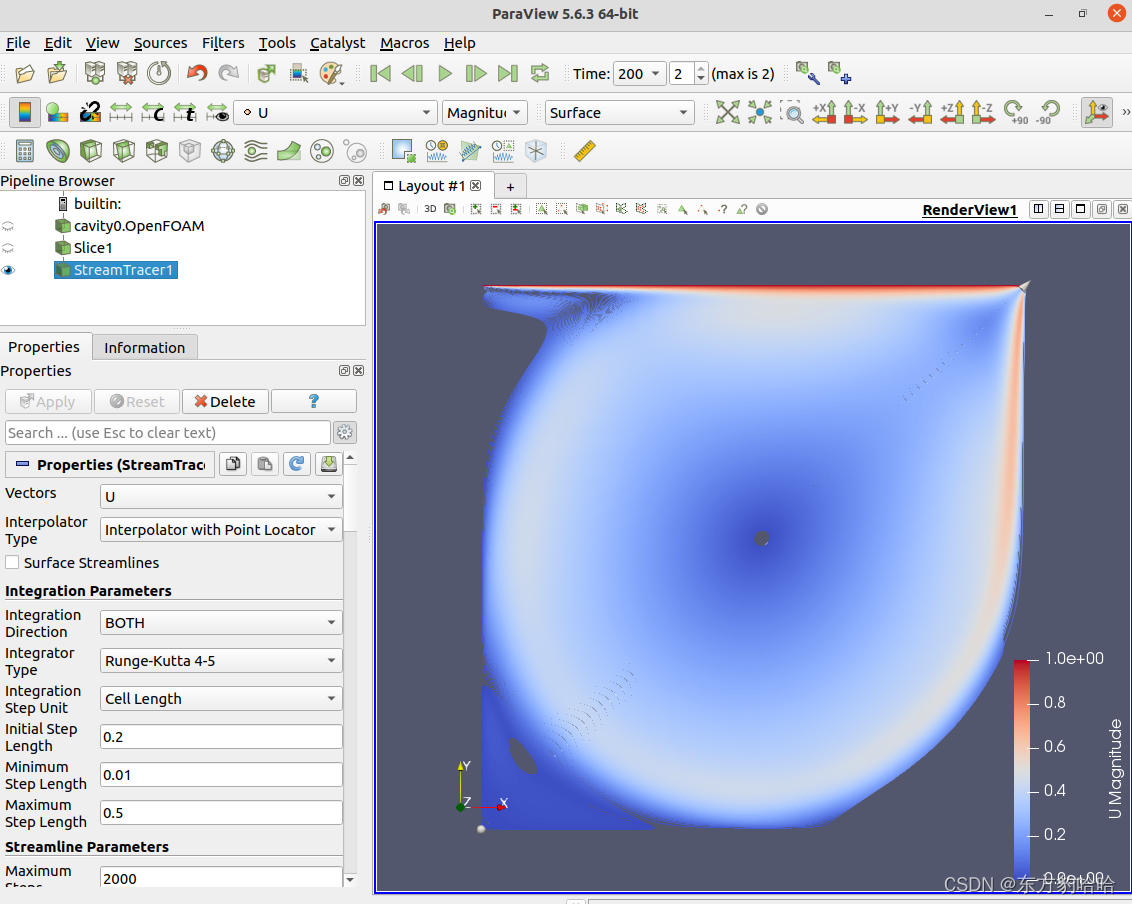

如下图所示，在slice截面画流线后生成的流线太过密集并且只有45度方向上的结果，虽然减少resolution可以画的稀疏，但还是显示不全。

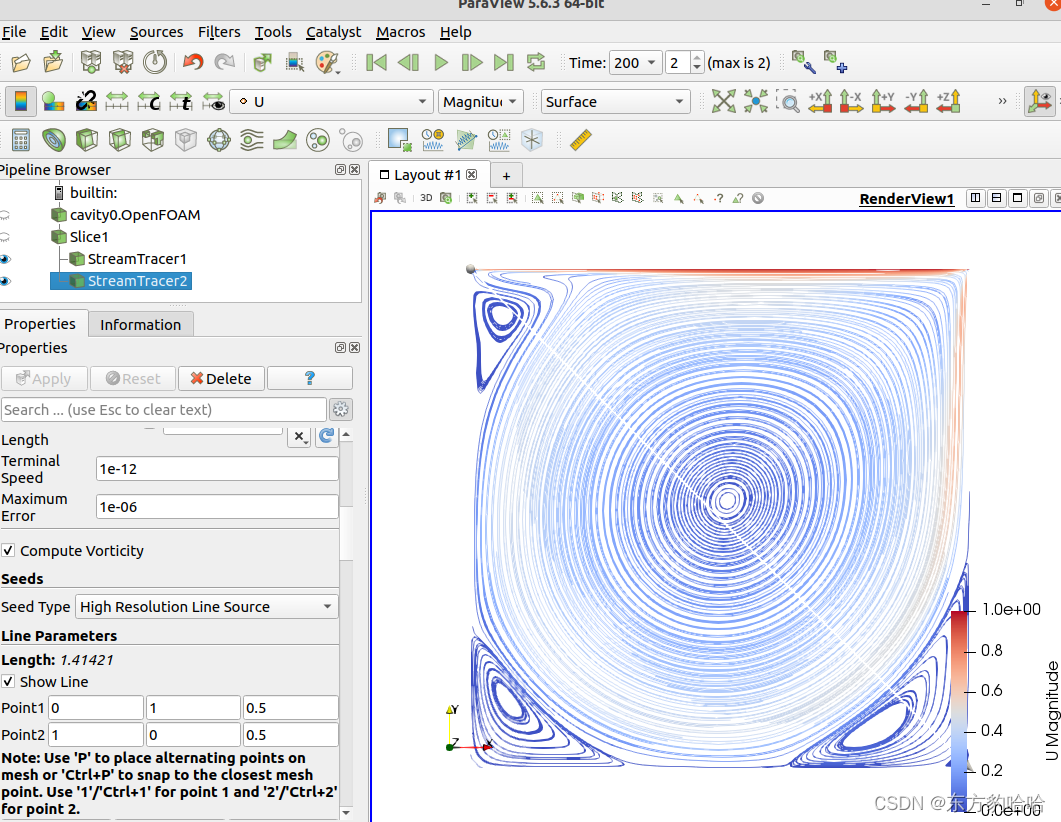

当然，也可以在-45度的方向再拉一条流线，resolution都设置为100结果如图

这样的问题在于相当于在模型的大部分中间区域画了两次流线，导致结果曲线靠的很近，观感很差。

步骤

因此，可以采用在不同围着多画几次流线从而消除这种情况，缺点就是需要调整resolution、直线位置和Maximum Streamline Length（流线最大长度）参数（防止重复画线导致流线不清楚）。

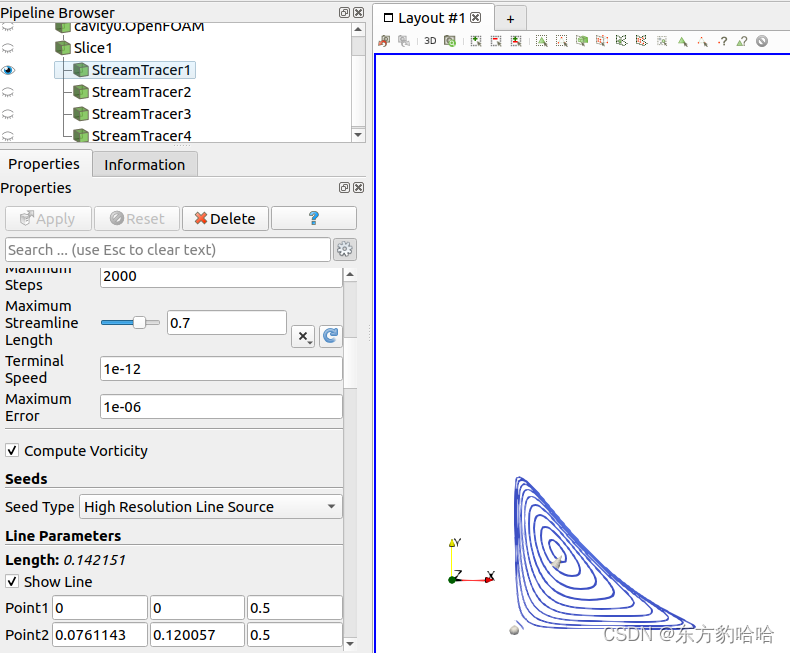

如下图所示，仅对最左下角画流线，调整Maximum Streamline Length为0.7，resolution为10。

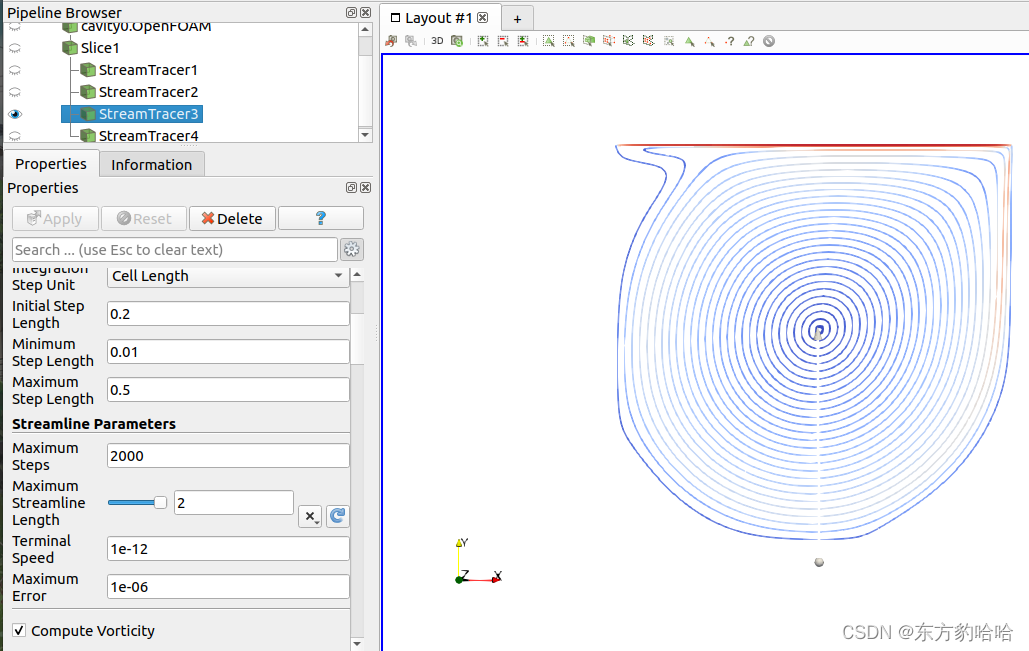

同样的再拉一条线在其他位置，以画出其他部分的流线，并调整上述两个参数

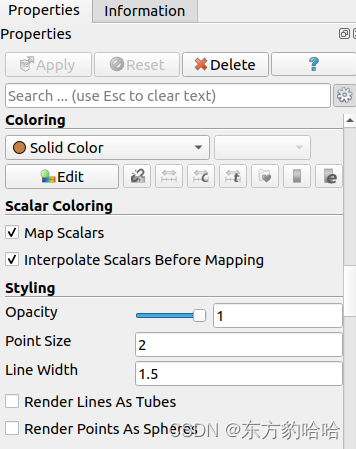

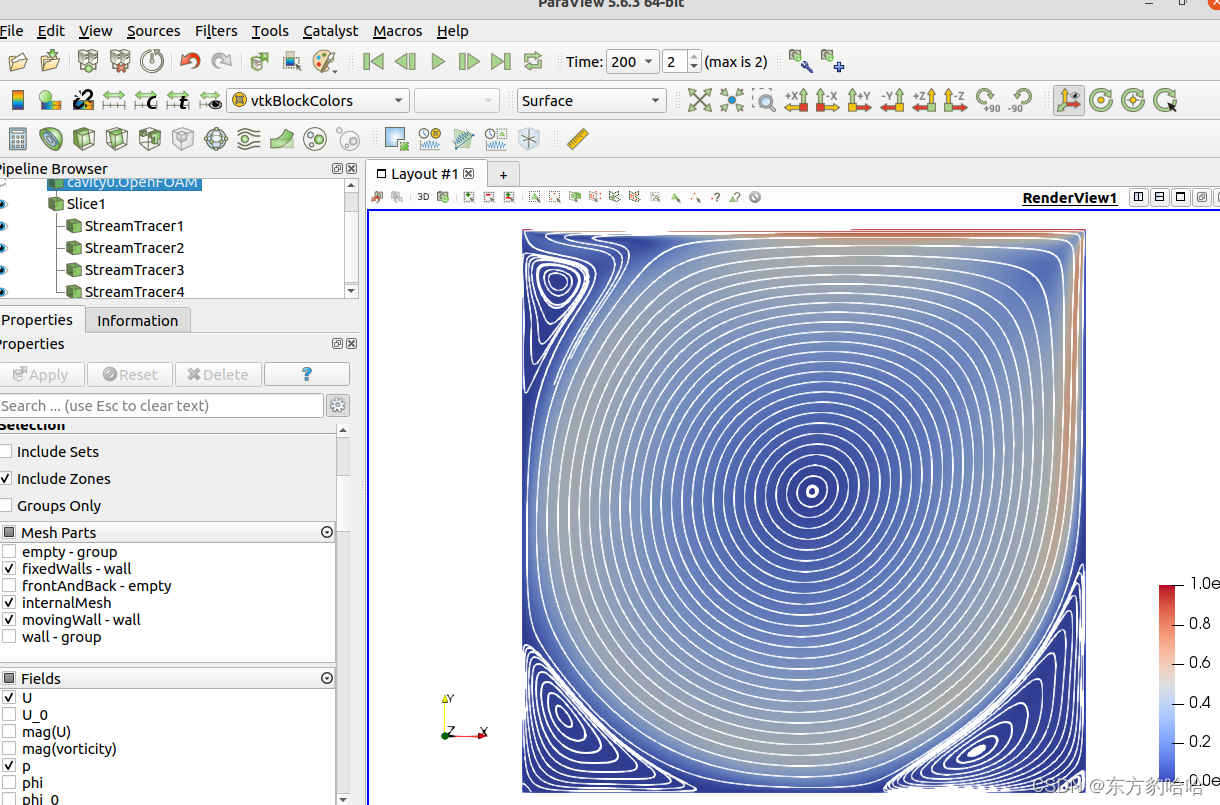

最后将所画的流线都改为solid color-白色，并将原本截面显示，再调整流线的线宽line width即可。

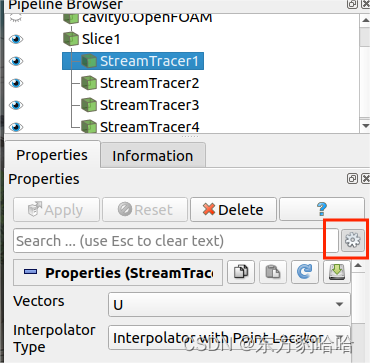

（注意，找不到参数Maximum Streamline Length只需要再此处将“小齿轮”打开）
