11-13 周一同济子豪兄CNN卷积神经网络学习记录

本文链接：https://blog.csdn.net/lk142500/article/details/134384340

11-13 周一同济子豪兄CNN卷积神经网络学习记录

时间	版本	修改人	描述
2023年11月13日14:02:14	V0.1	宋全恒	新建文档
2023年11月13日19:05:29	V0.2	宋全恒	完成大白话讲解卷积神经网络的学习

简介

为了深入理解CNN，进行B站同济子豪兄深度学习之卷积神经网络的学习.

主要内容

P1卷积与卷积神经网络

所有的分类神经网络是大同小异的。

卷积层
池化层

softmax， sigmoid

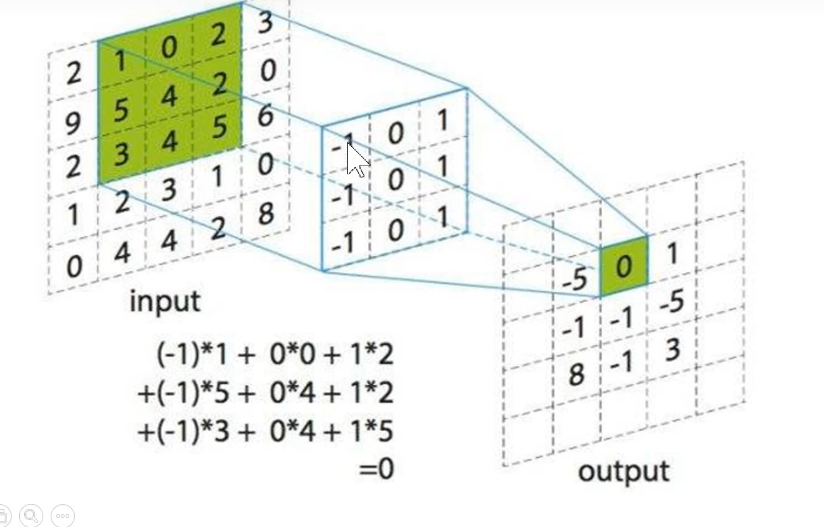

卷积的基本操作

黄色的数字不变，代表kernel， 3 x 3的核，原始图像进行滑动。进行加权和提取特征。卷积核看到的地方就是感受野。

卷积核工作方式

为什么要在边上补充0呢？为了放置边缘像素丢失。在外圈补0，可以让边缘的像素呗关注到。

经过卷积之后得到feature map，特征图。

每个图像经过一个卷积核进行卷积之后得到一个特征图。如果图像是三个通道，那么卷积核也是一个深度为3的图像。

P2卷积中各种参数的交互式演示

卷积的动作示意图参见

下个图演示了两个卷积核操作：

有多少个卷积核，就有多少个feature map.

每一个卷积核，就得到一个特征图。然后将所有的特征map进行池化。

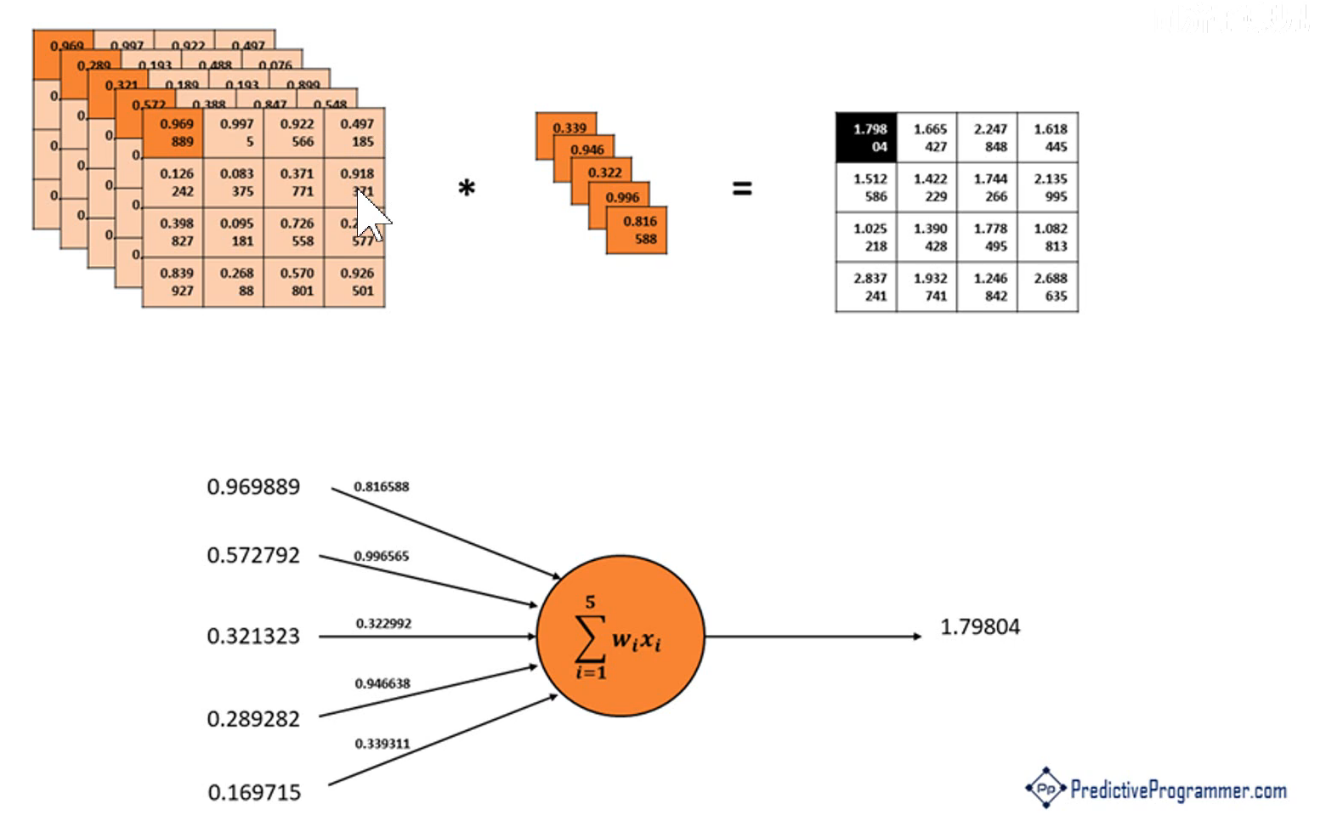

下图演示了经过1*1卷积核，把4个通道压缩成了一个平面。

可以看到，每个卷积核操作之后得到都是一个单通道的图像。下图中出现了偏置项，是一个变量，维度与卷积核数量相同。

P3多通道图像的卷积

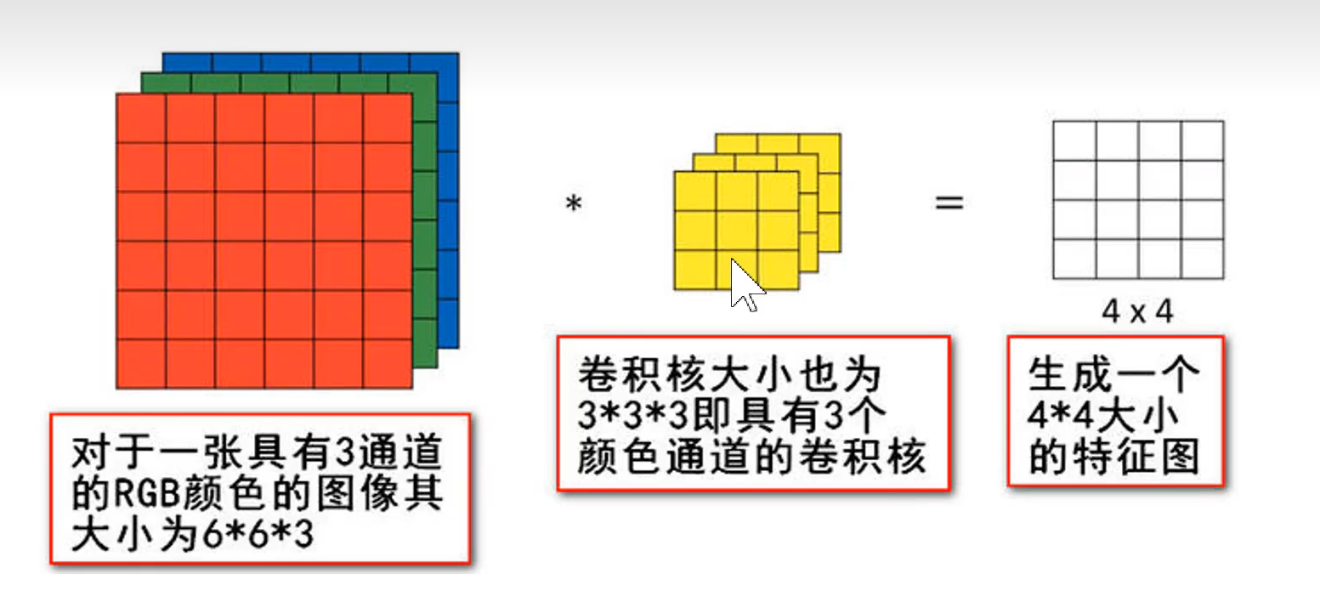

下图演示了，使用3 * 3 * 3得到了一个特征图 4 * 4 * 1

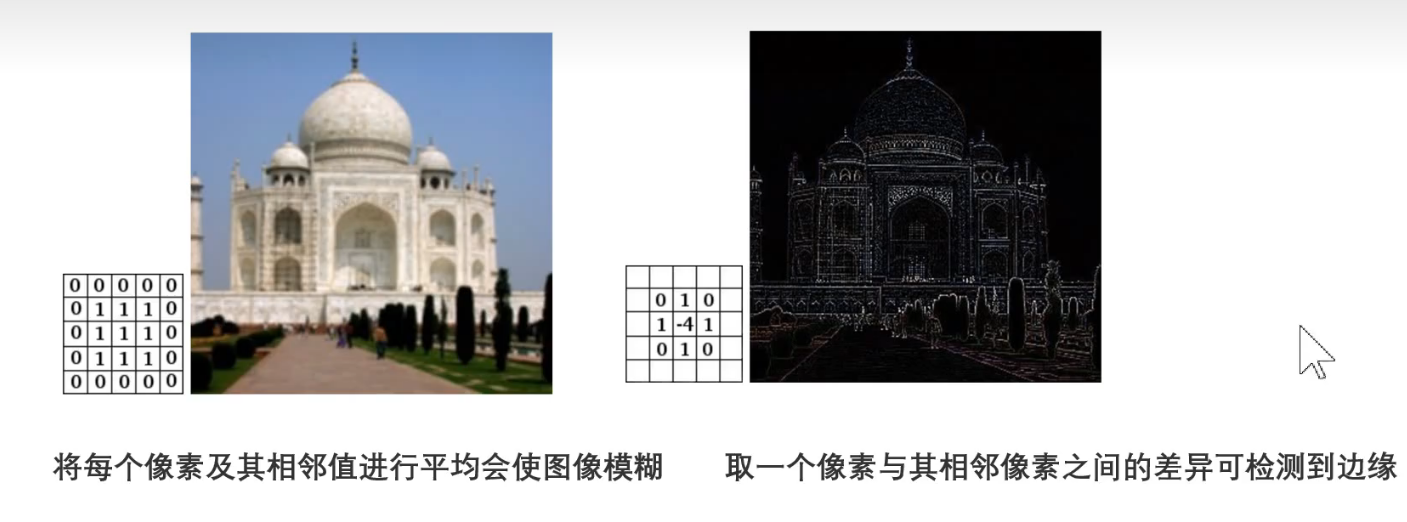

不同的卷积核作用不同：

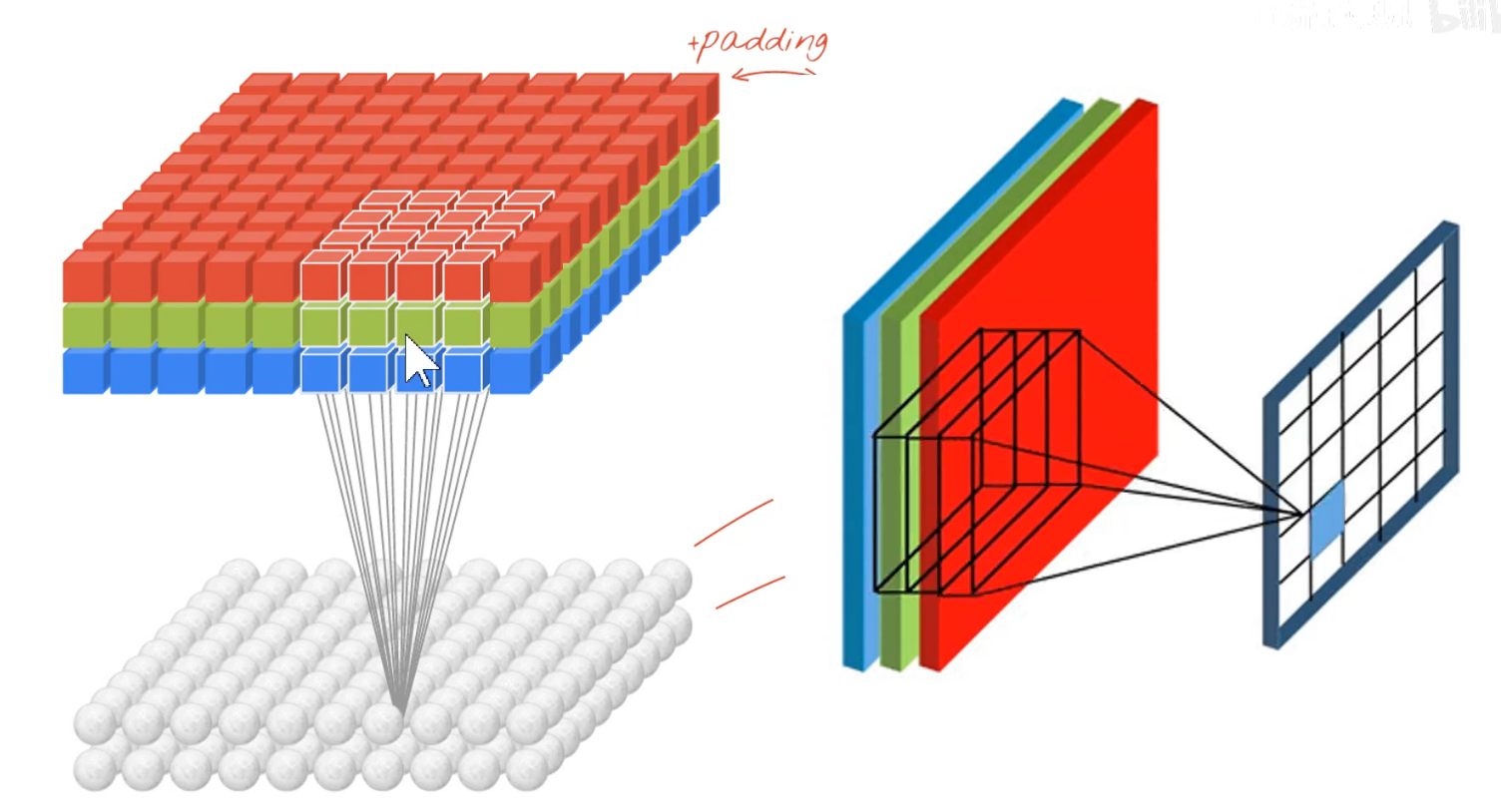

P4直观理解多通道图像卷积

多通道卷积的示意可以参考 3D图像

三维通向的卷积核也是三维的立方体，而经过卷积之后得到特征图是一个平面，变成一个平面。可以理解，特征图为从原图抽取的特征。

卷积核的大小（深度）与原图（深度）相同

P5池化层与全连接层

卷积特征(Convolved feature)和池化特征(Pooled feature)，可以认为池化特征更加高维，和抽象。

池化又称为降采样。可以大而化之的减少特征。

池化的作用

池化的作用：

减少参数量
防止过拟合

将池化之后的特征拉平成一个长向量。

池化的方式

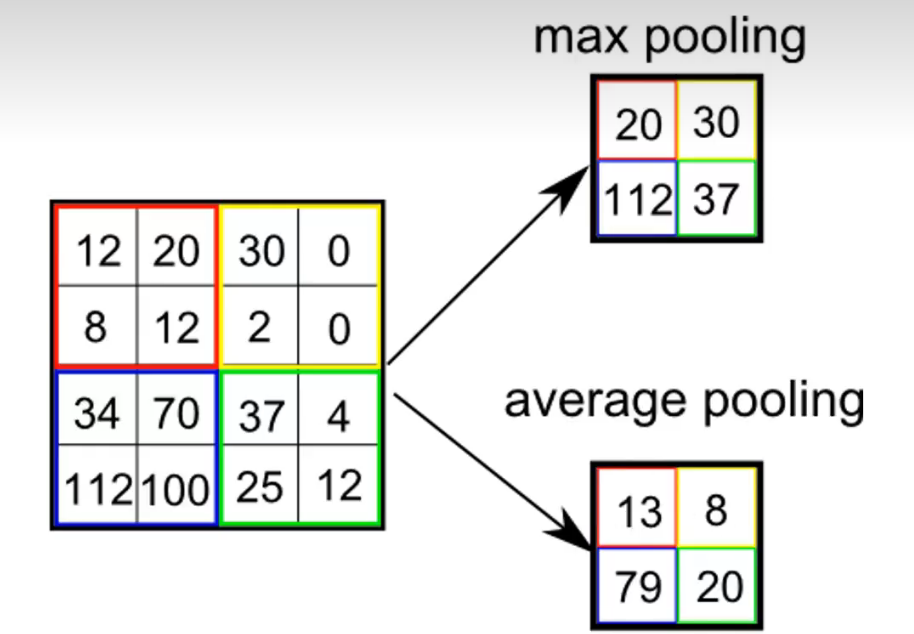

下图给出了池化的两种方式：

P6卷积神经网络各层的作用

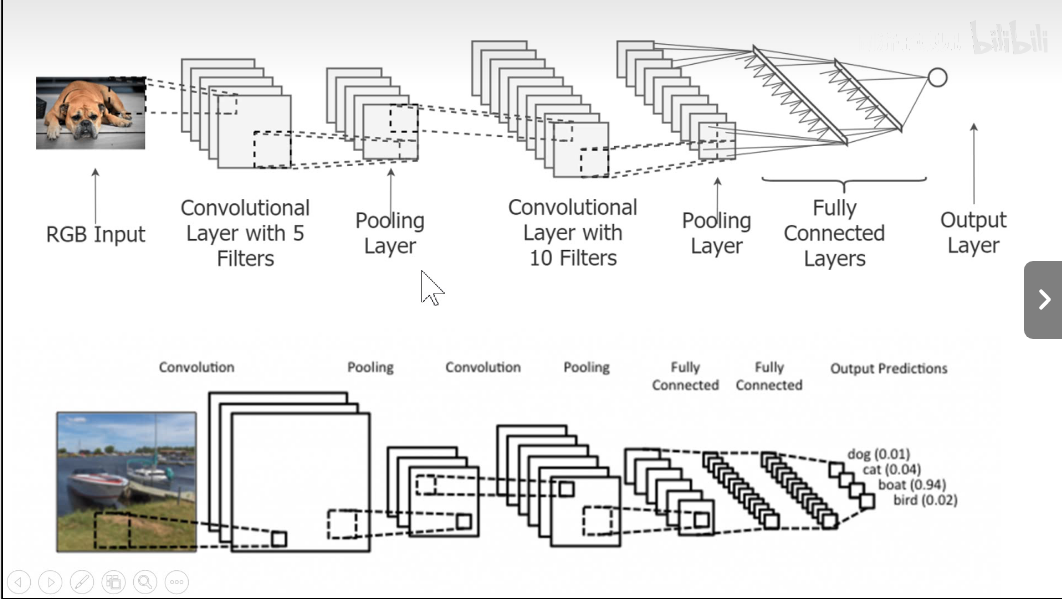

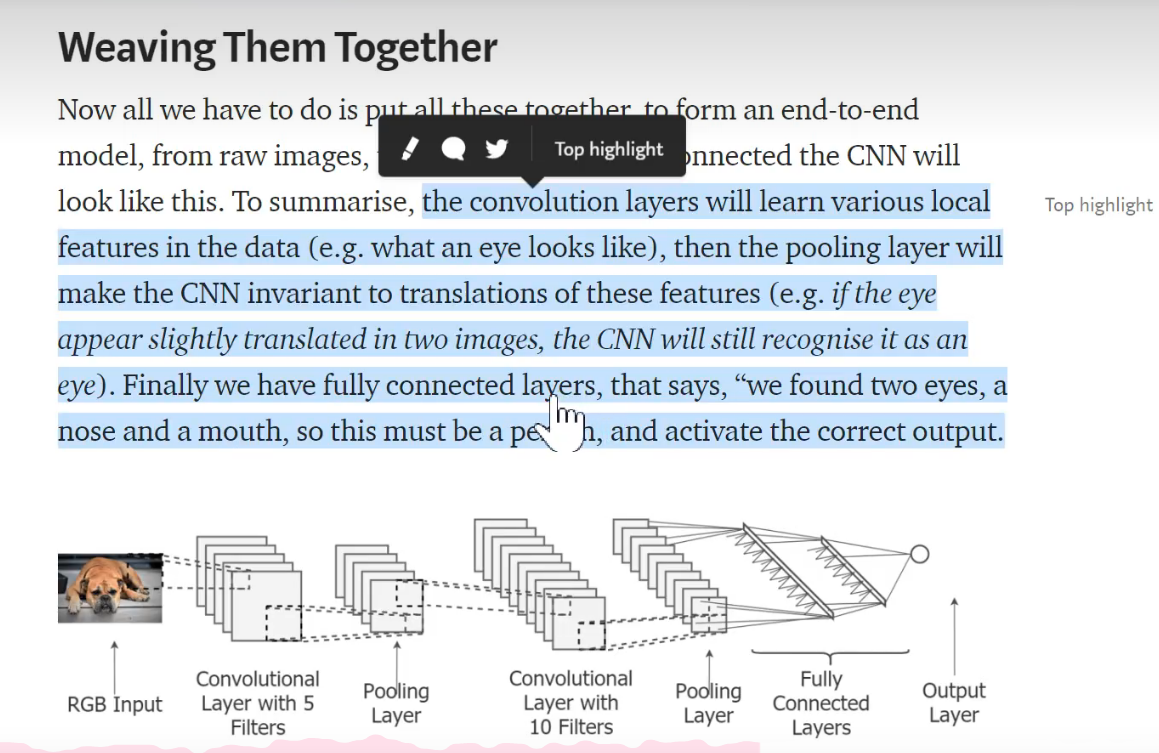

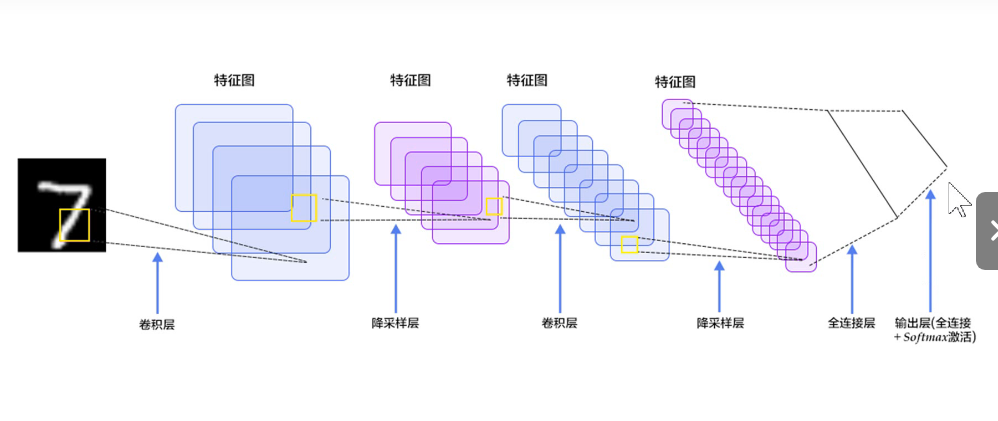

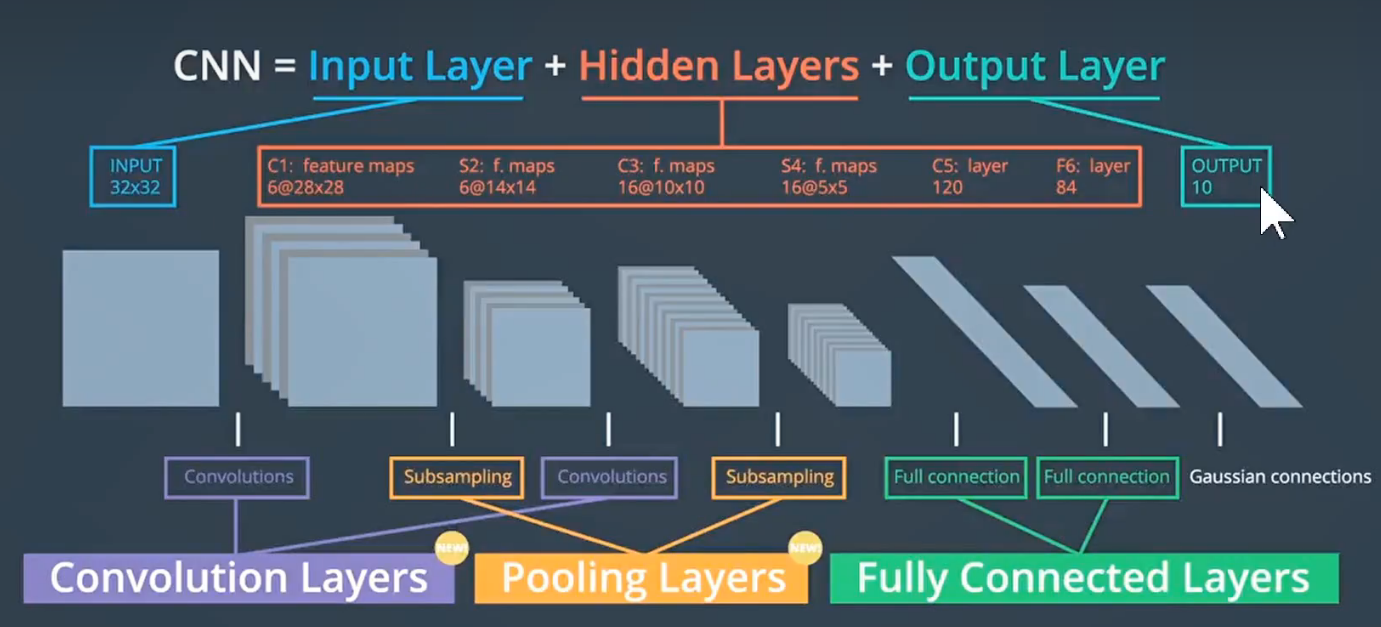

卷积神经网络的整体结构示意如：

卷积神经网络有平移不变性。而池化是平移不变性的根源。

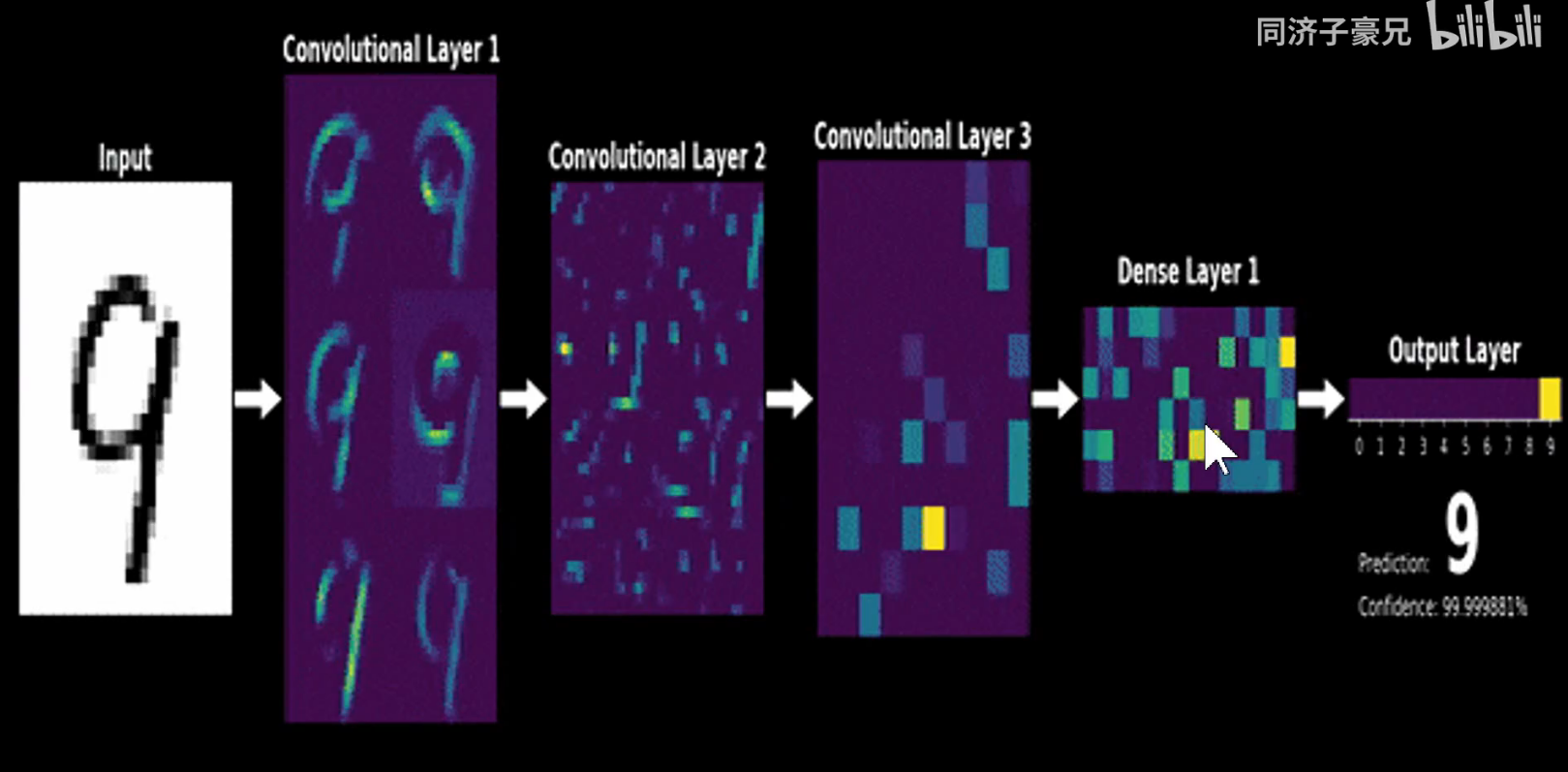

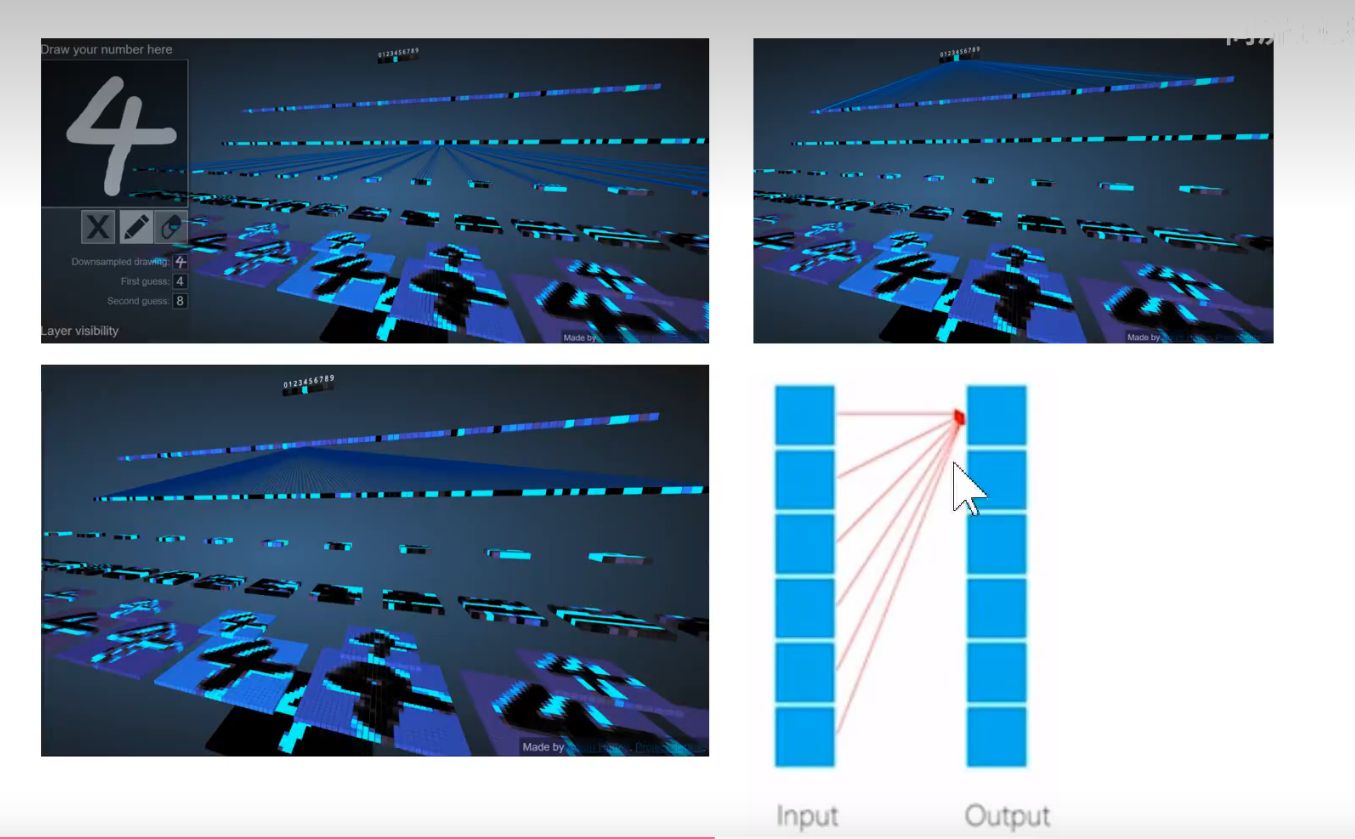

P7在线交互式卷积神经网络演示-手写数字识别

卷积核是由大量的样本经过反向传播，梯度下降学习，迭代产生的。最后使得分类非常准确。

P8卷积神经网络的鼻祖-LeNet-5

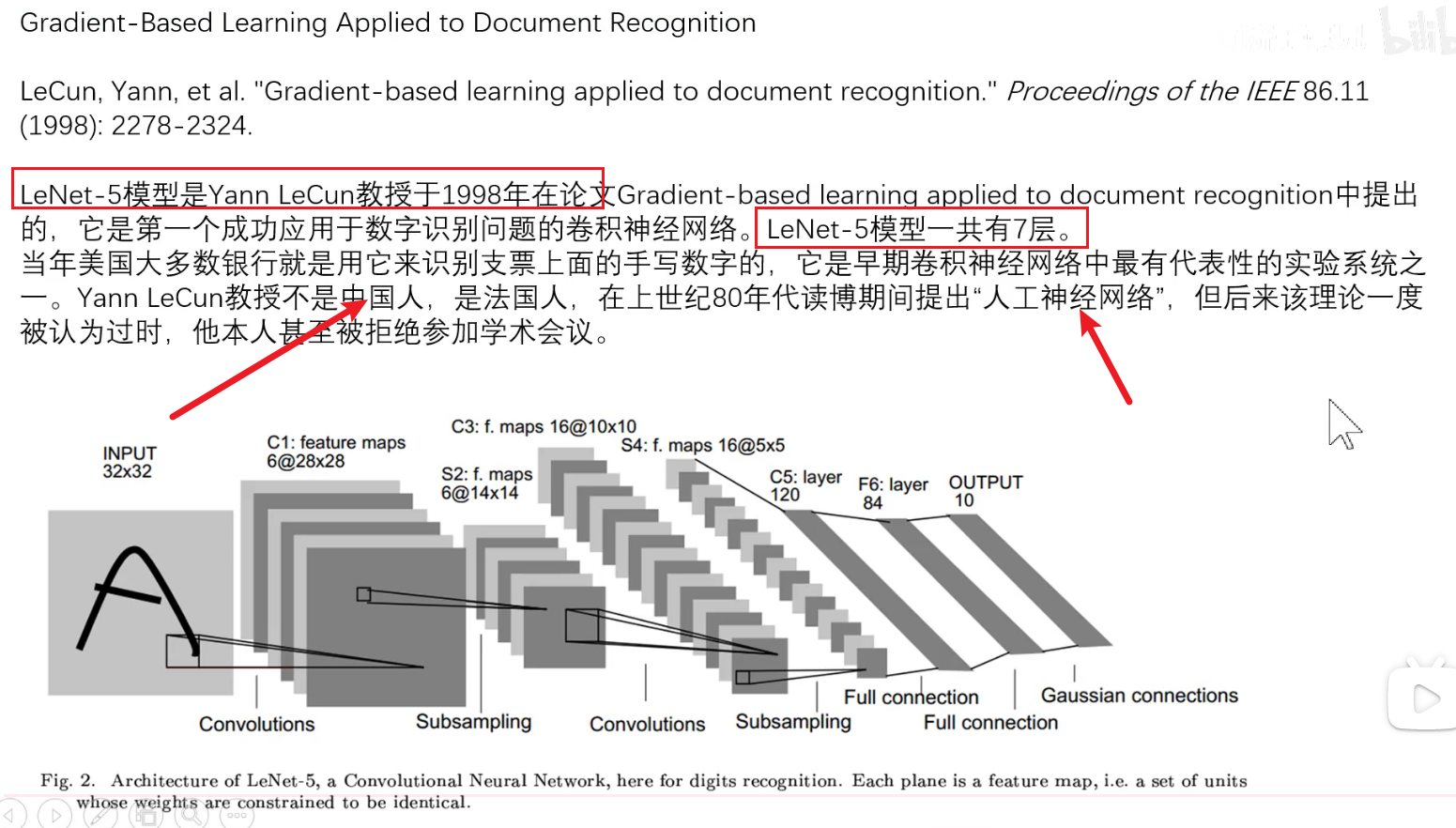

LeNet–5模型是Yann LeCun教授于l998年在论文Gradient-based learnirg applied to document recognition中提出的，它是第一个成功应用于数字识别问题的卷积神经网络。LNet-5模型一共有7层。当年美国大多数银行就是用它来识别支票上面的手写数字的，它是早期卷积神经网络中最有代表性的实验系统之一.Yann LeCun教授不是中国人，是法国人，在上世纪80年代读博期间提出“人工神经网络”，但后来该理论一度被认为过时，他本人甚至被拒绝参加学术会议。

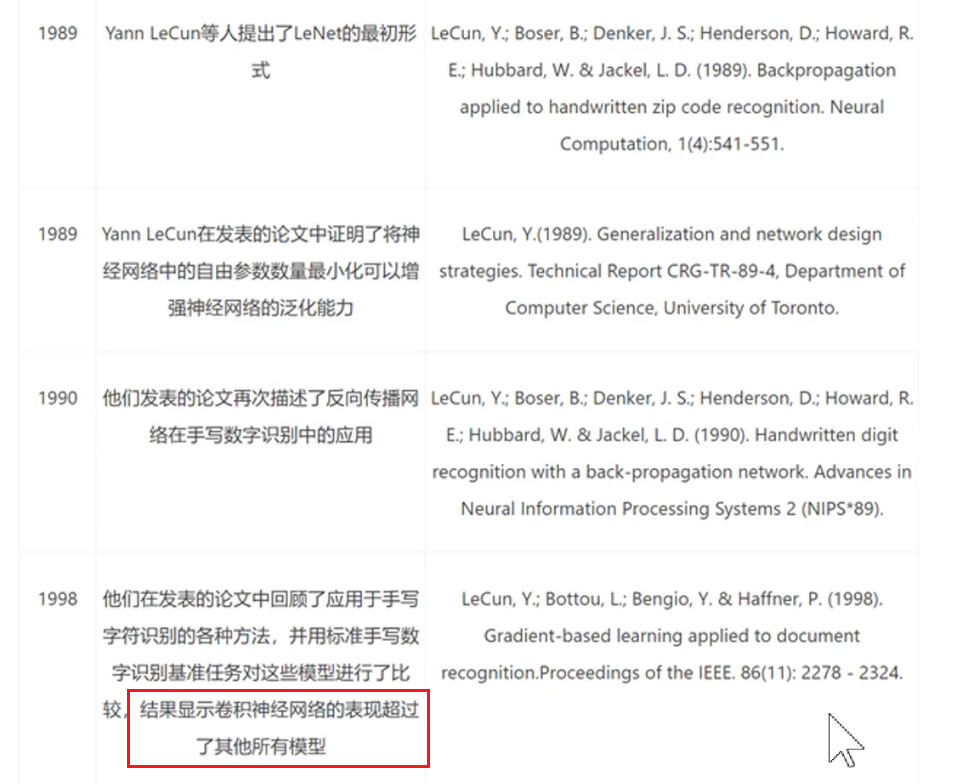

这是Yann LeCun教授的论文历史

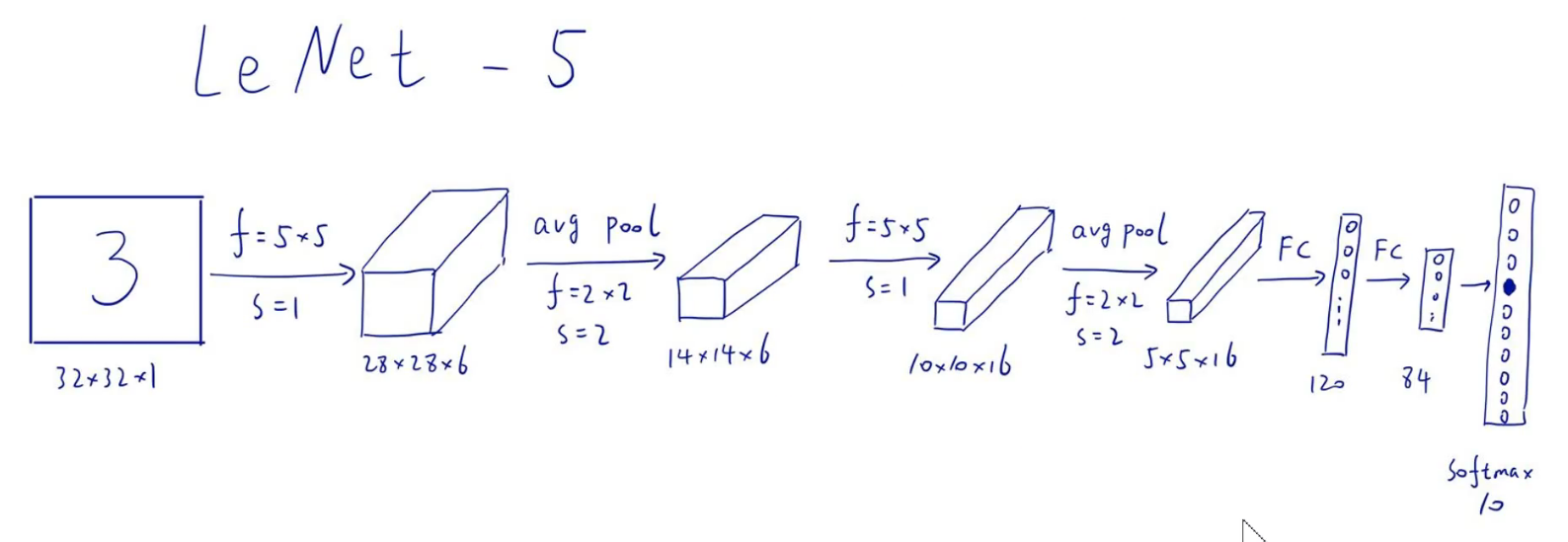

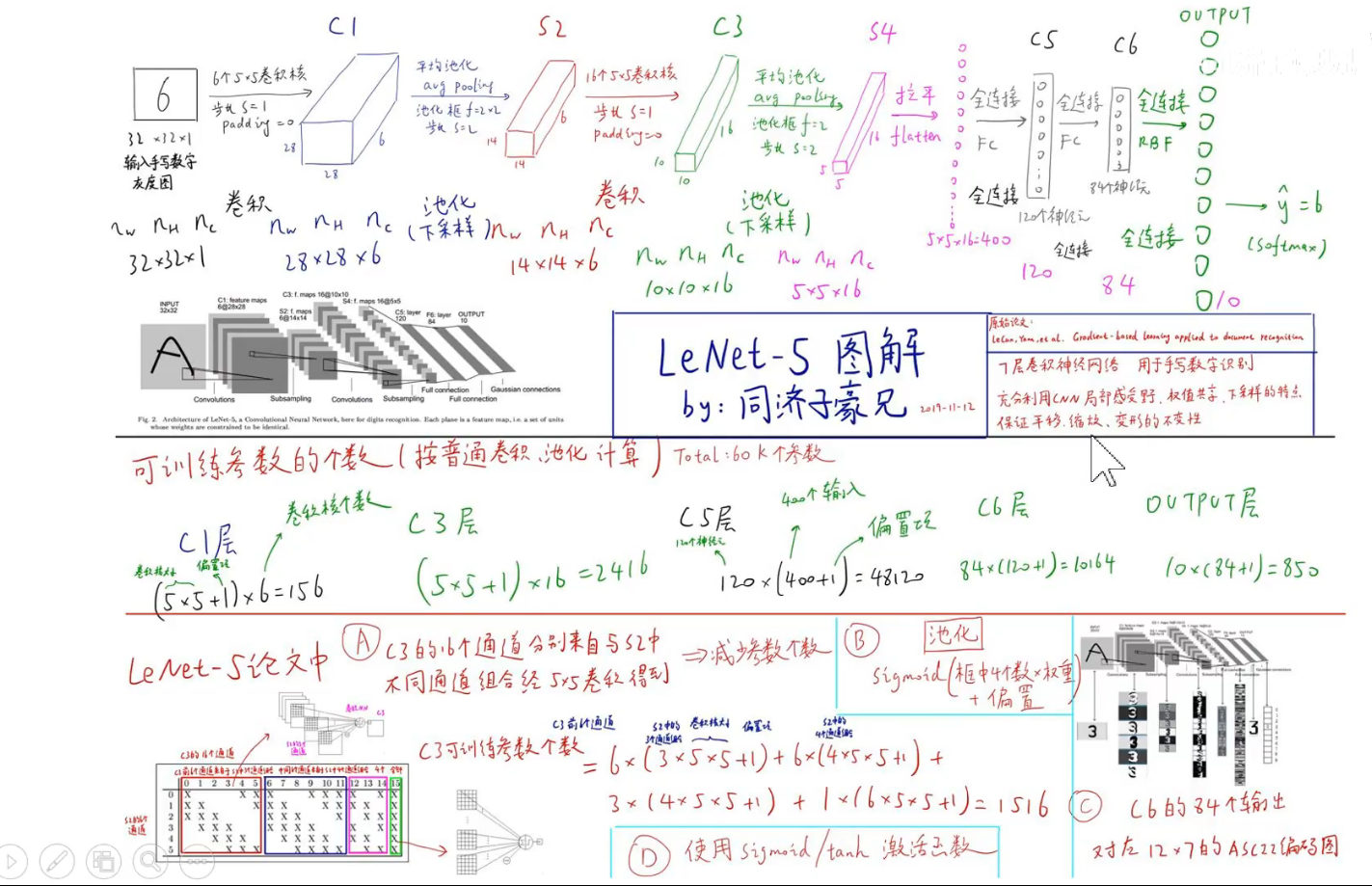

子豪兄的手绘

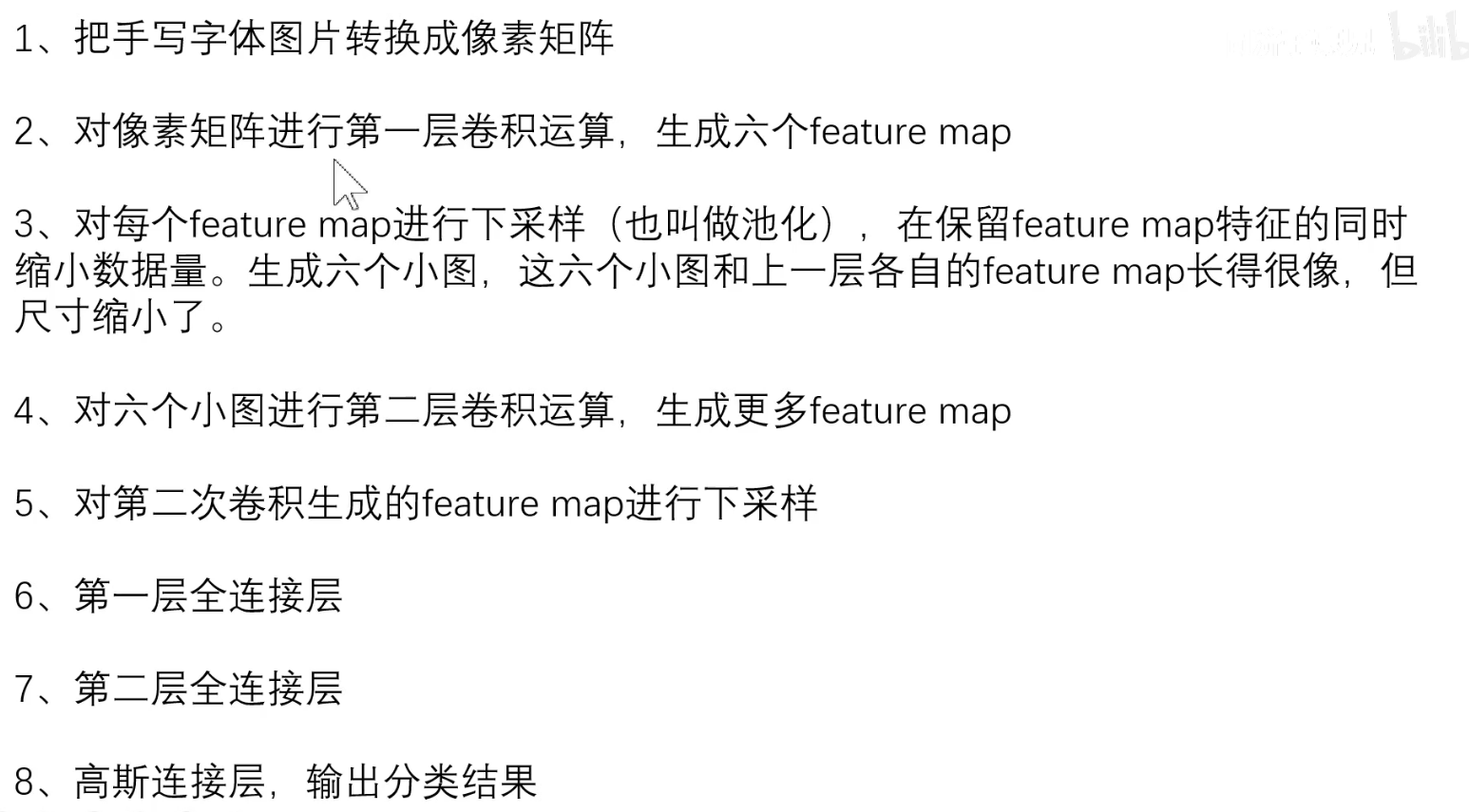

同济子豪兄在阅读这个论文之后分析：

7层卷积神经网络，用于手写数字识别：充分利用CNN局部感受野，权值共享，下采样的特点，保证平移，缩放，变形的不变形。

问题：为啥C3层的参数为（5 * 5 * 6 +1） * 16 =2416

参数量计算

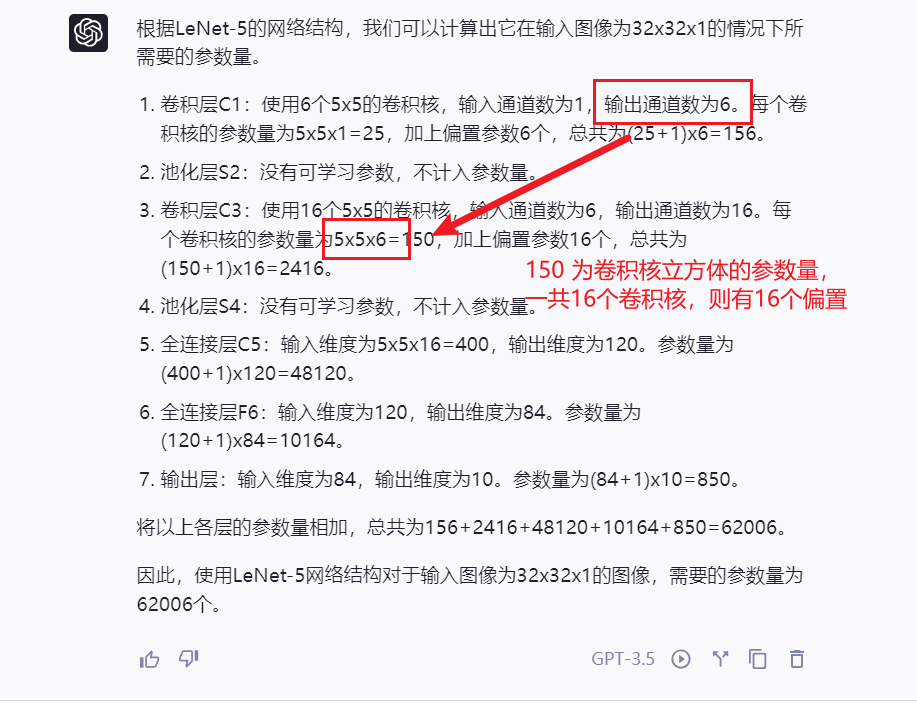

参数量询问了ChatGPT，可以看到具体如下的参数量计算：

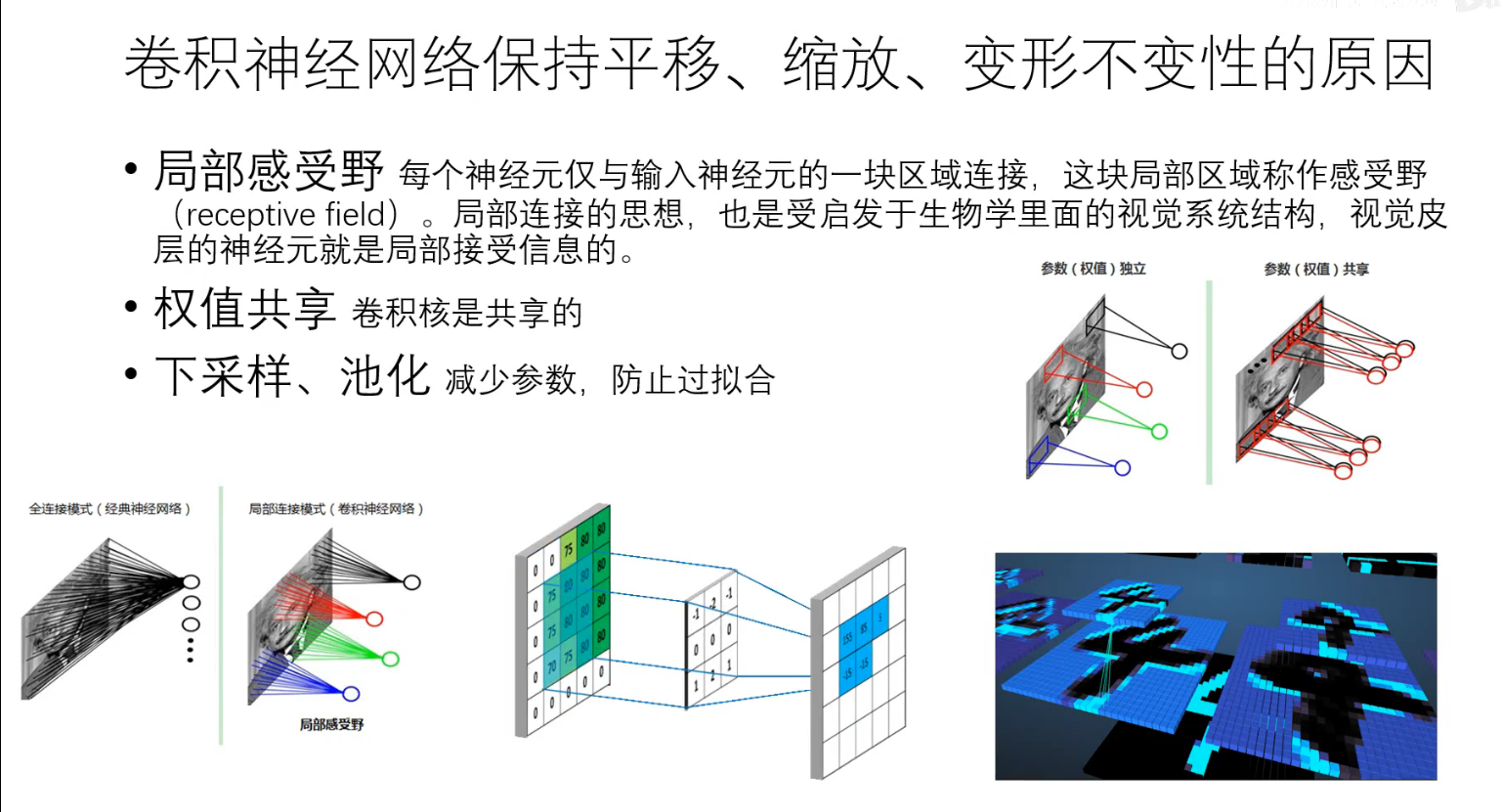

局部感受野权值共享下采样概念

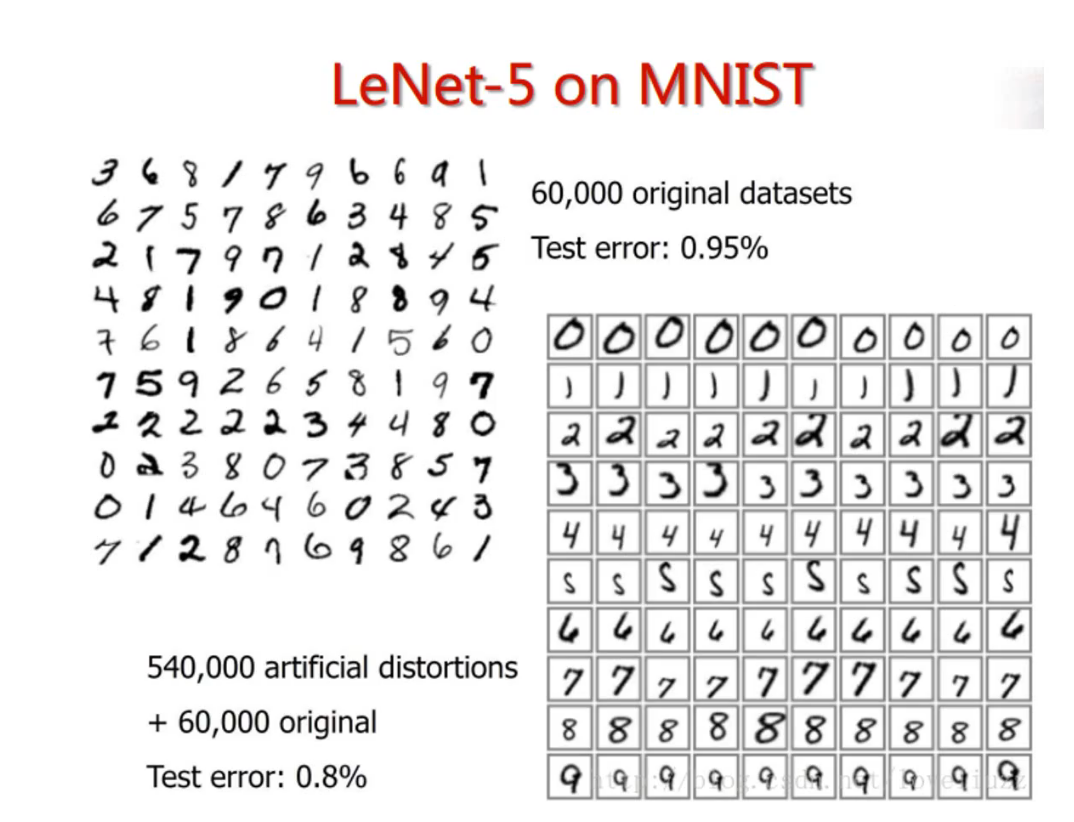

MNIST数据集60000张，测试集 10000张

可解释性不强：

可解释性较强： SVM，朴素贝叶斯，决策树

P9各种各样的卷积动图演示

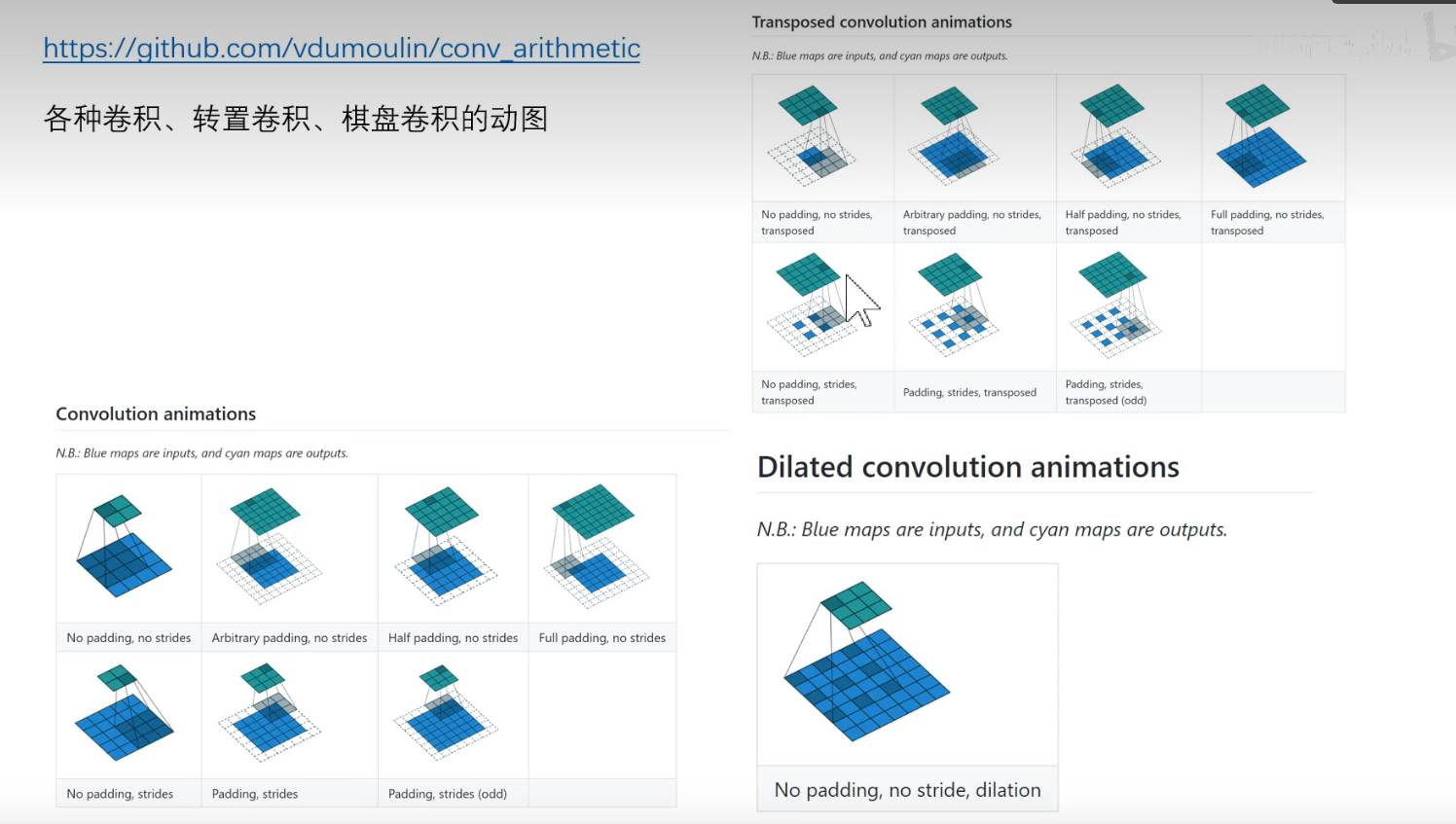

介绍了这个项目conv_arithmetic

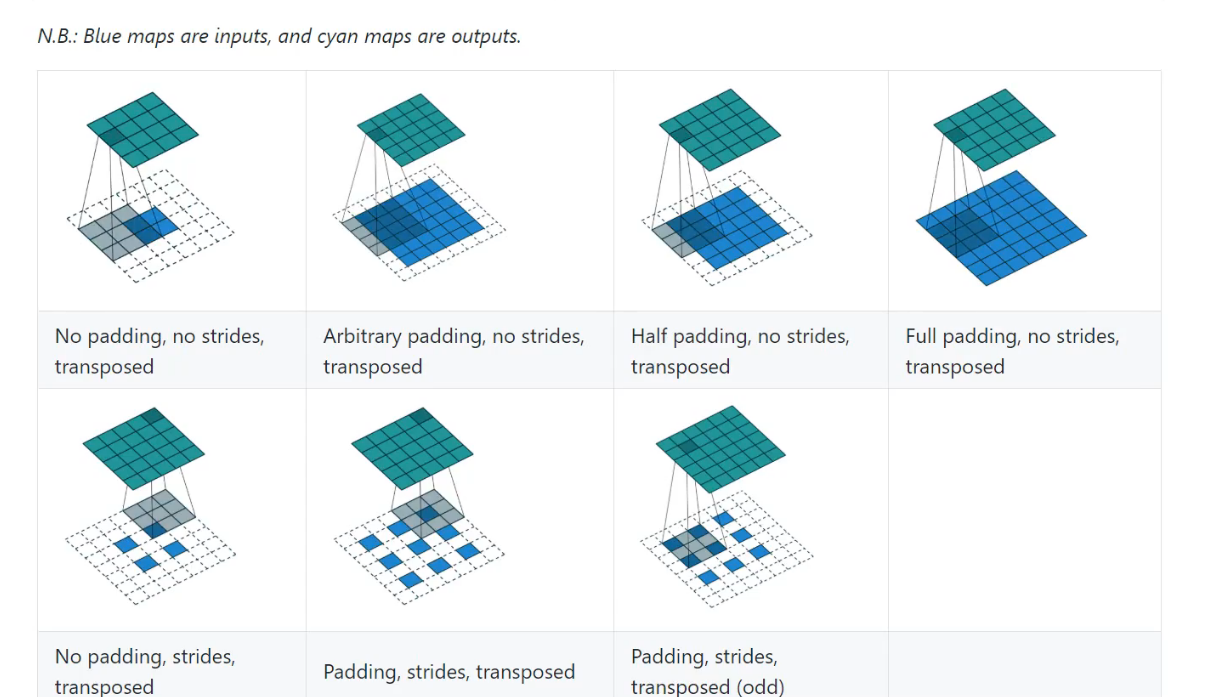

转置卷积，反卷积里upsampling， d convolution. 把小的变成大的。可以看成卷积的逆操作。

大白话讲解卷积神经网络。

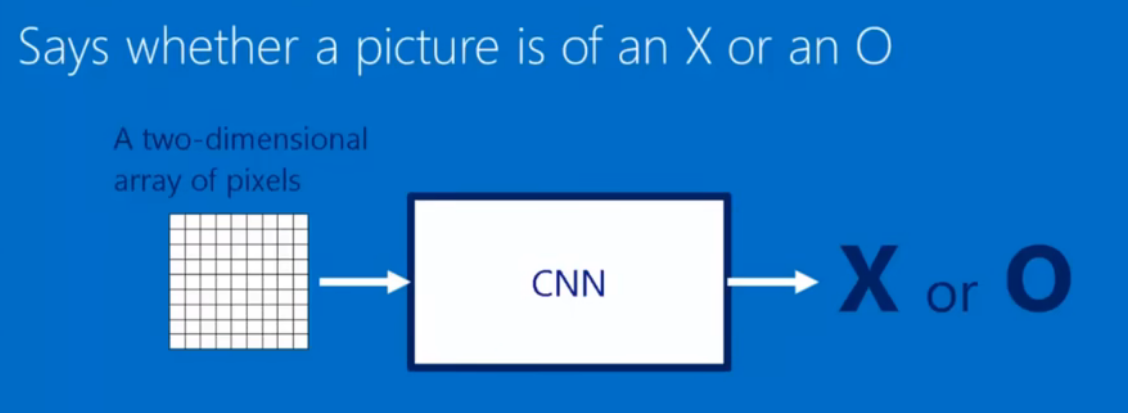

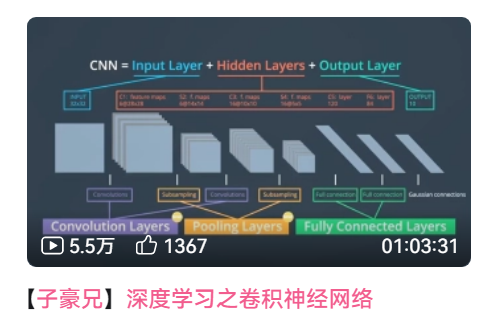

卷积神经网络是一个函数， B站视频链接

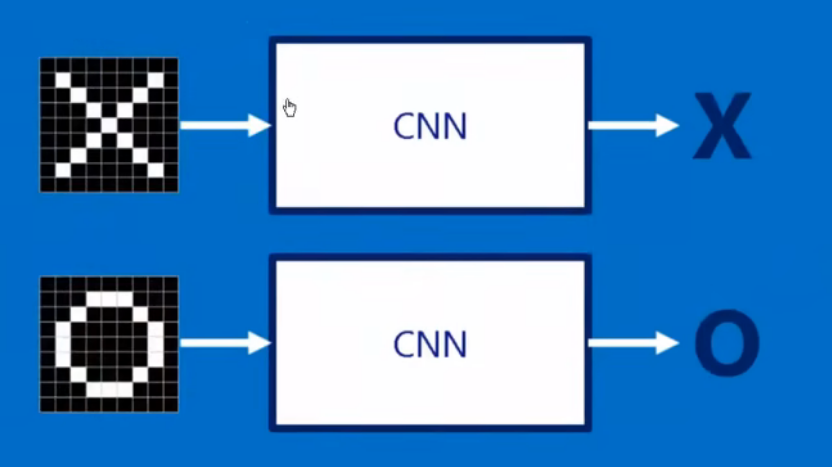

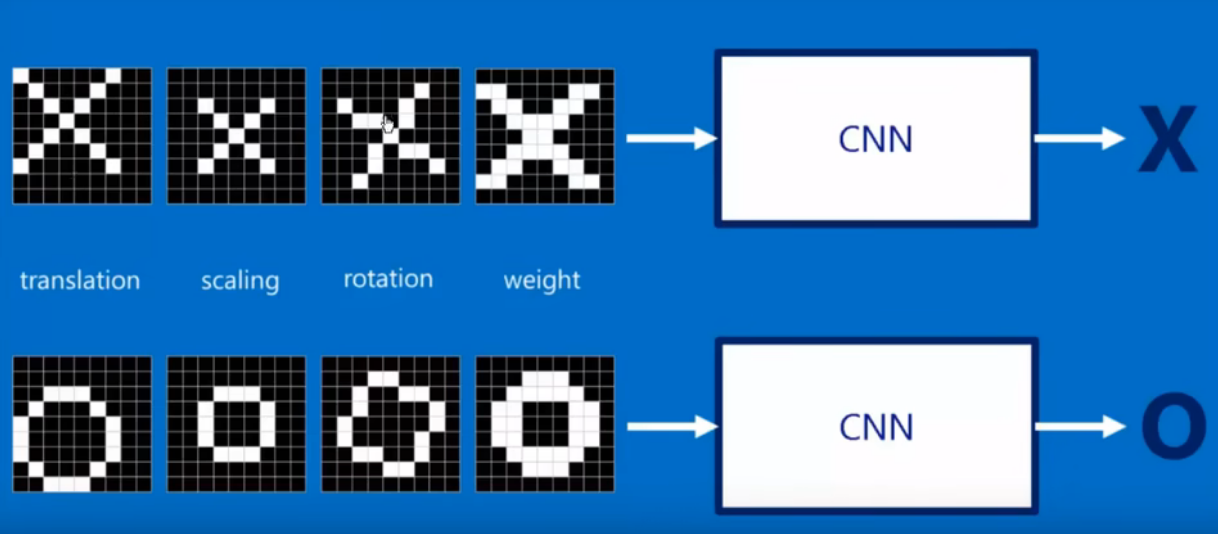

经过平移缩放，旋转都能正确的识别：

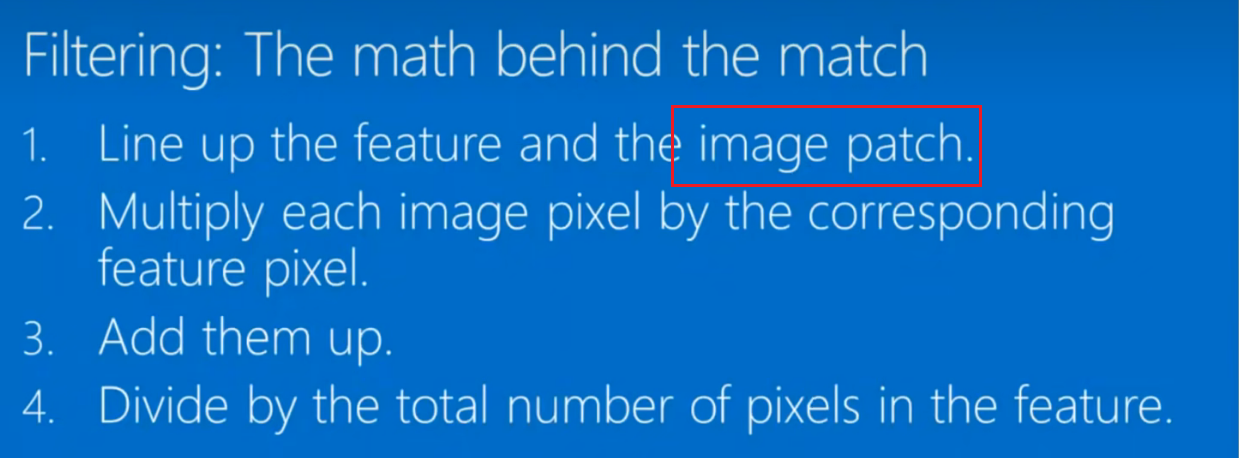

卷积运算

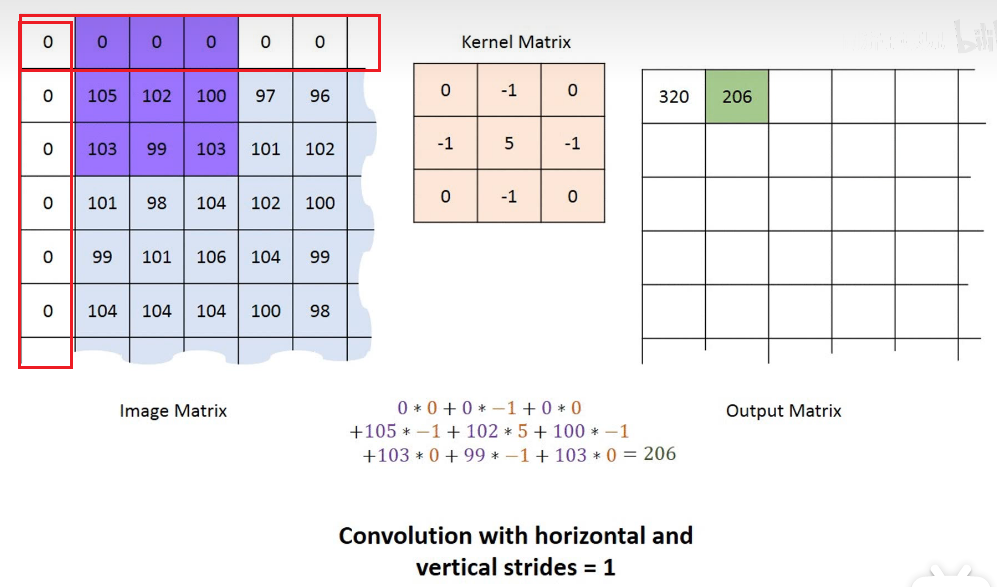

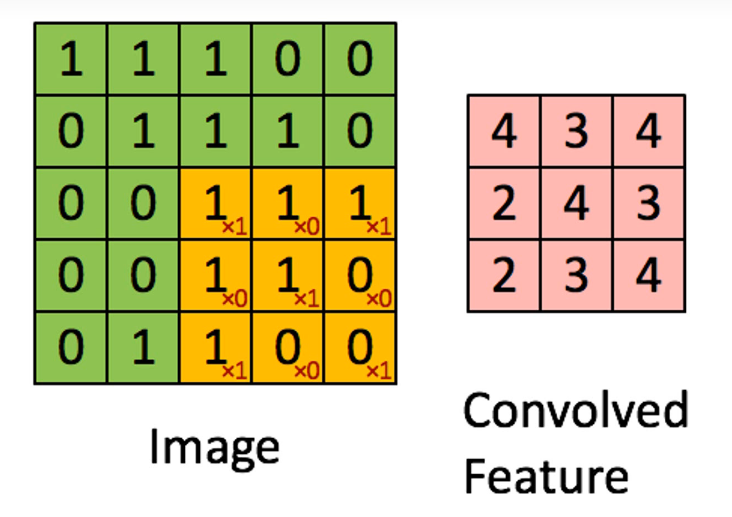

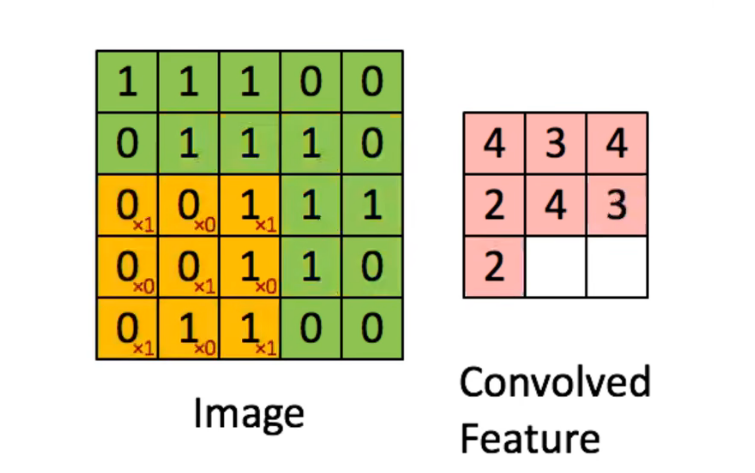

卷积核运算的过程如下：

简单理解示意如下：

不同的卷积核得到不同的特征。

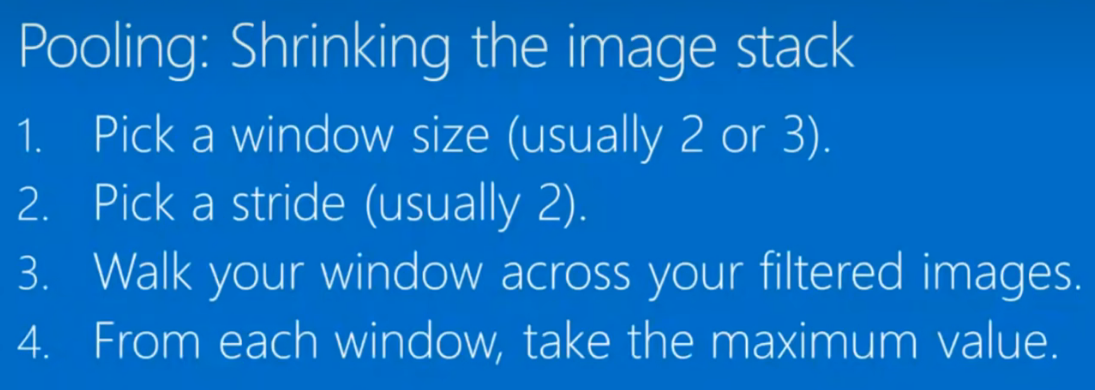

池化

池化一般方式有最大值池化和平均值池化。

池化会保留代表性特征

zero padding 代表使用最外圈补0.

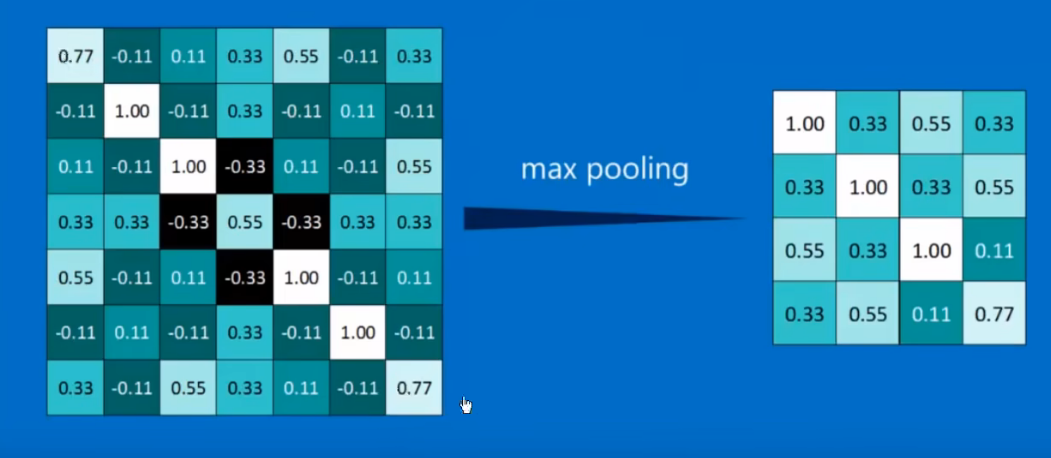

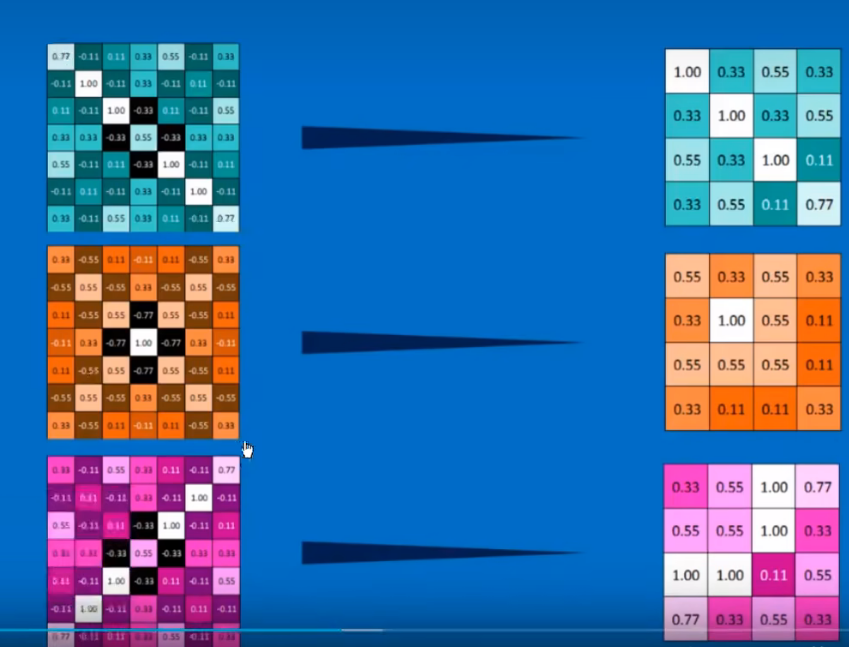

由下图可以看到，池化依旧保留了原图的特征

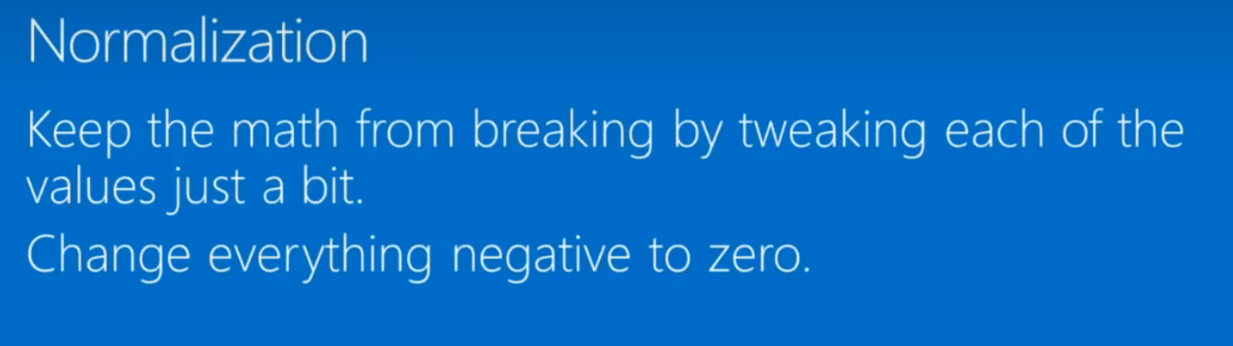

归一化- Normalization

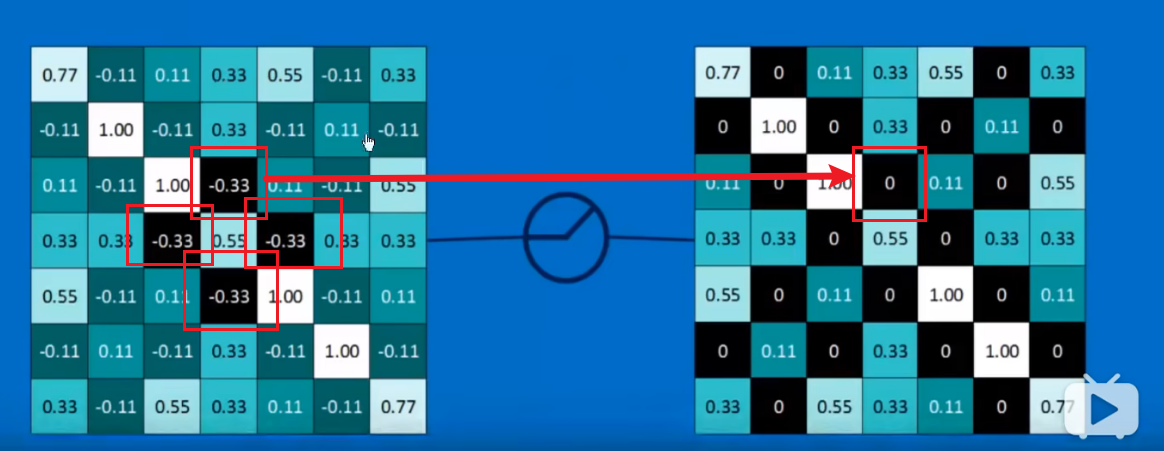

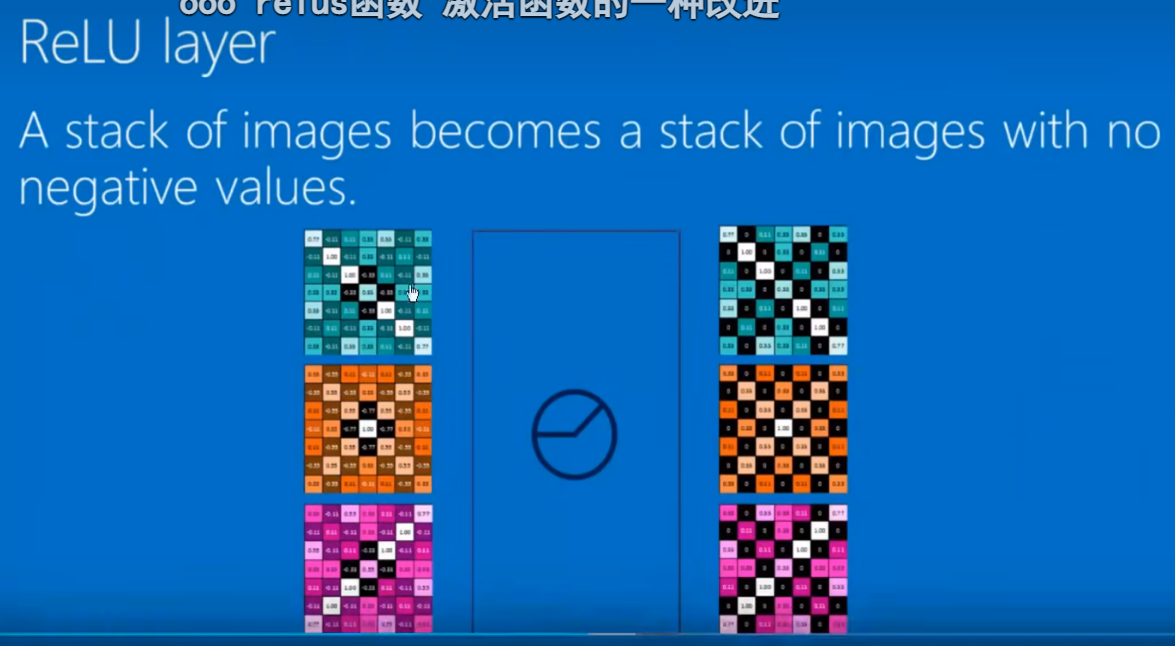

修正线性单元在梯度下降中比其他的激活函数好很多。

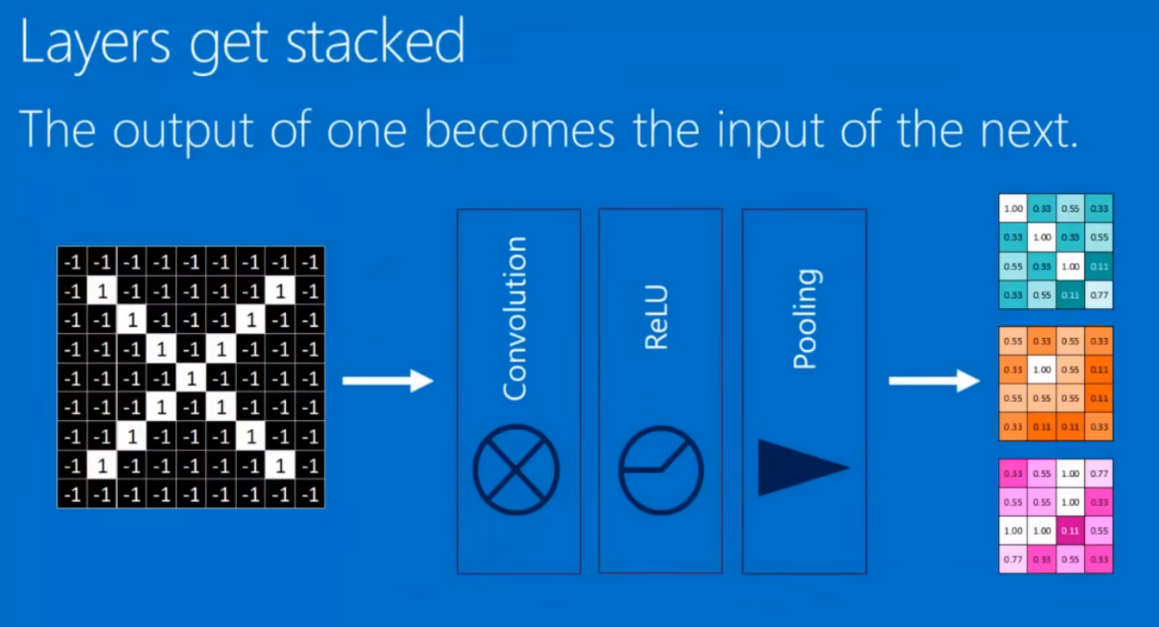

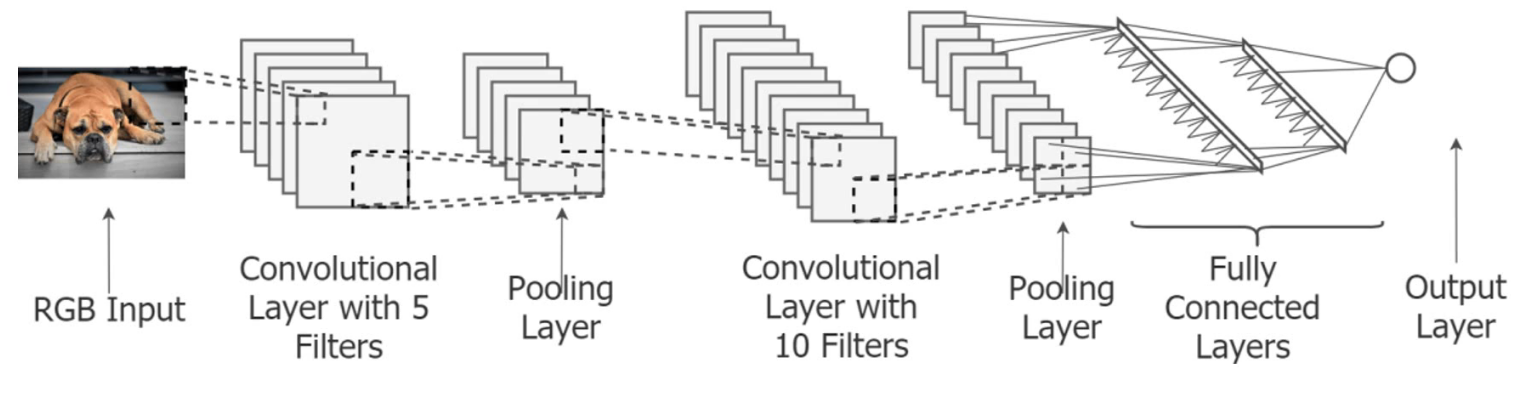

经过卷积，激活和池化之后得到了一组特征图：

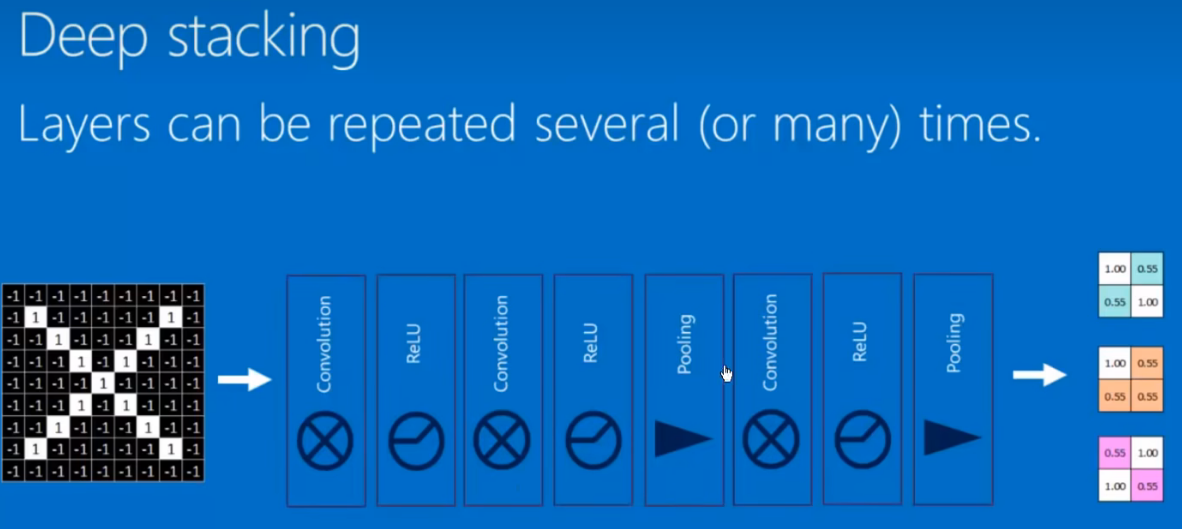

三个可以作为一个单元多次重复。

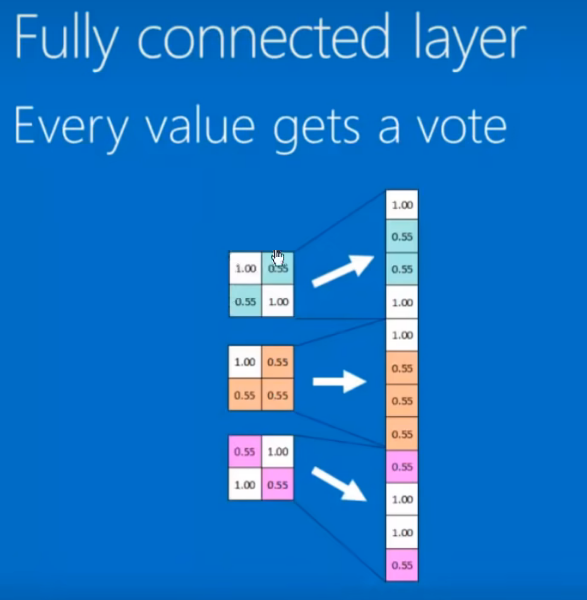

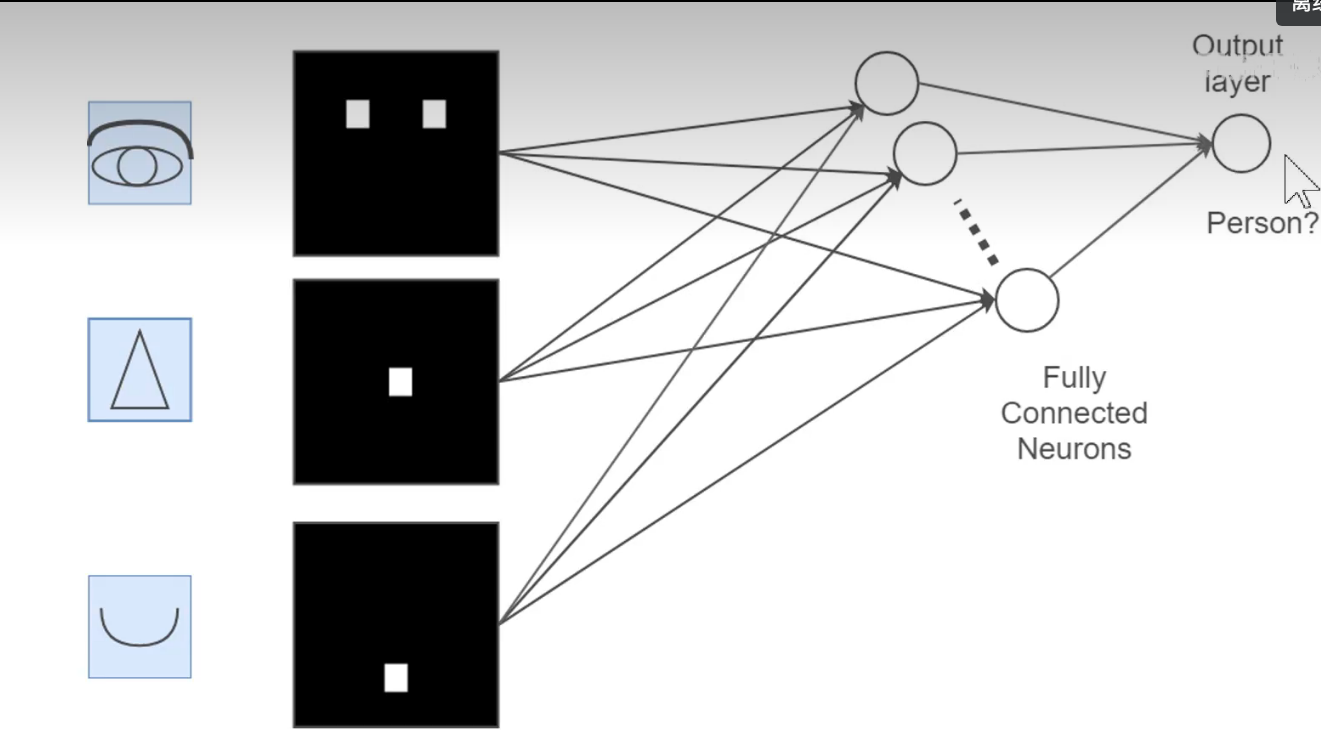

全连接层

即Flatten。

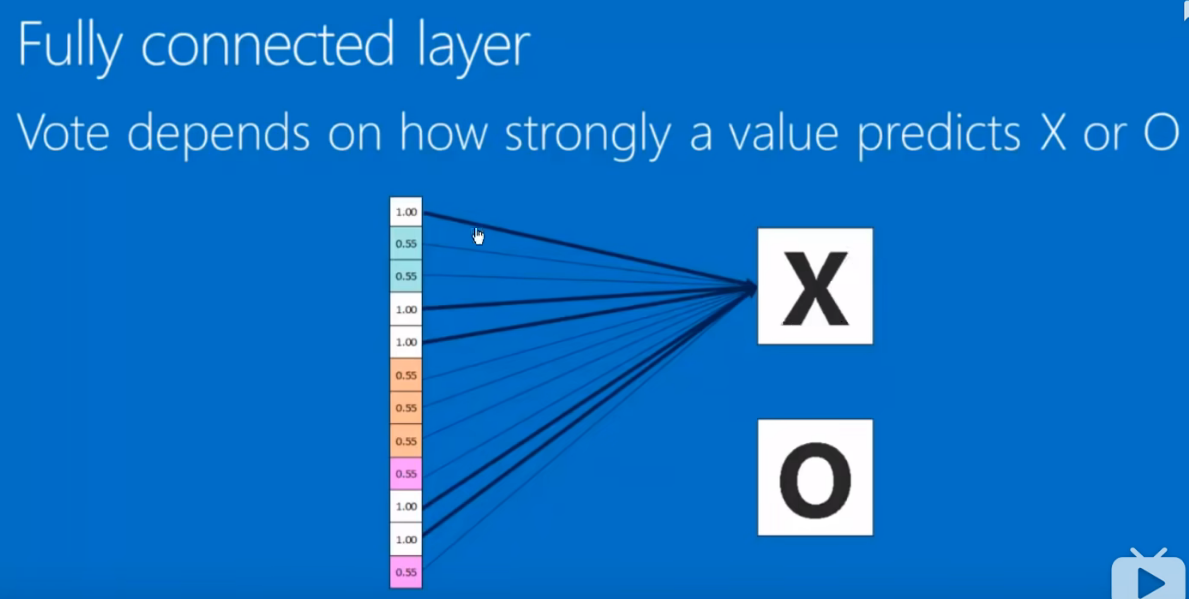

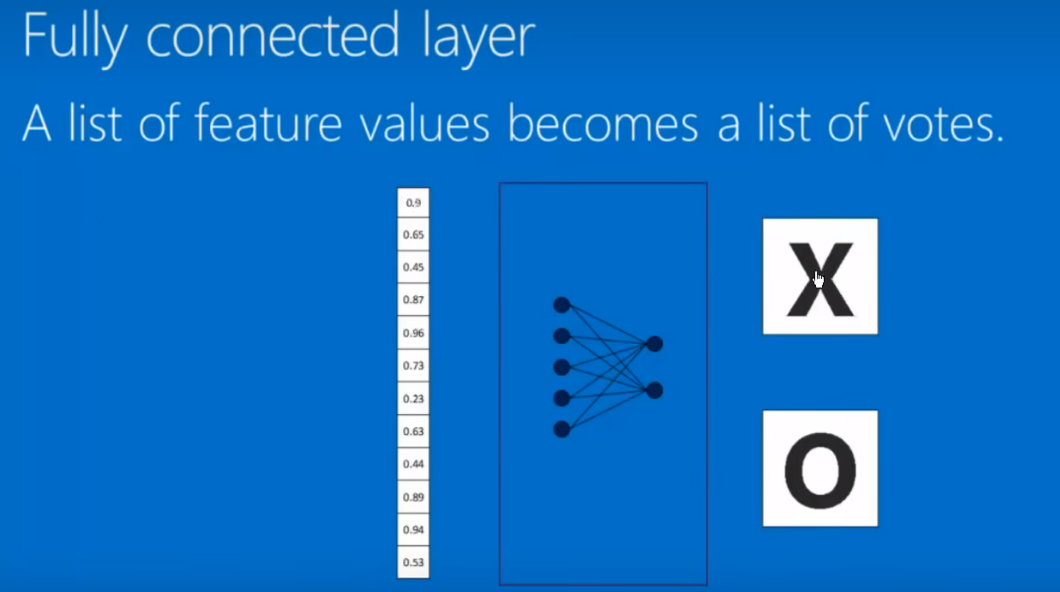

投票加权求和。

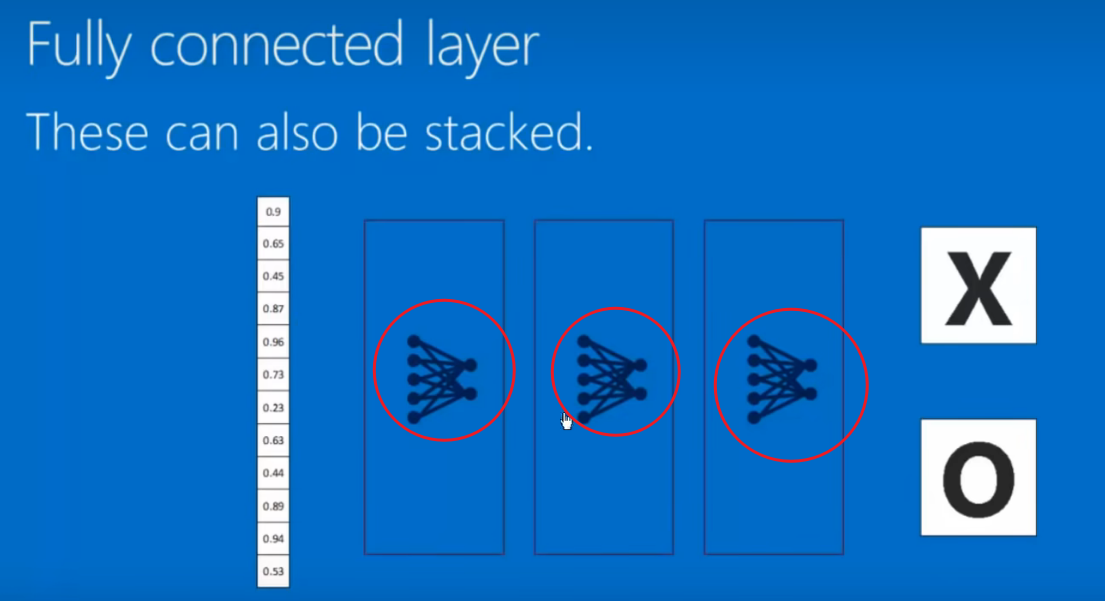

全连接可以放很多层：

问题

这些魔法数字从哪里雪莱的，卷积层中的特征。

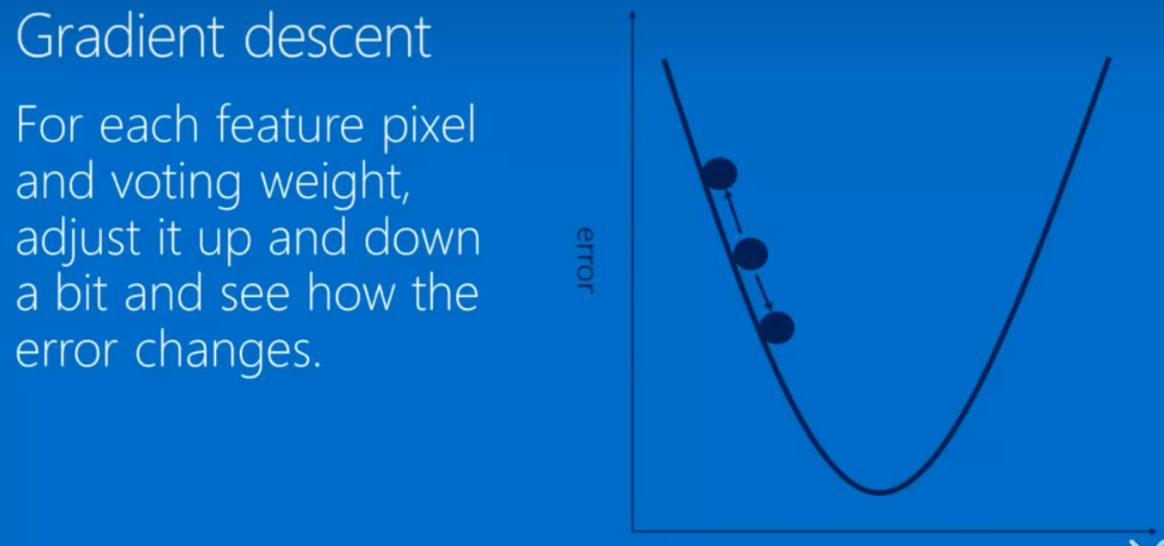

BackPropagation。反向传播的算法。将损失函数最小化。

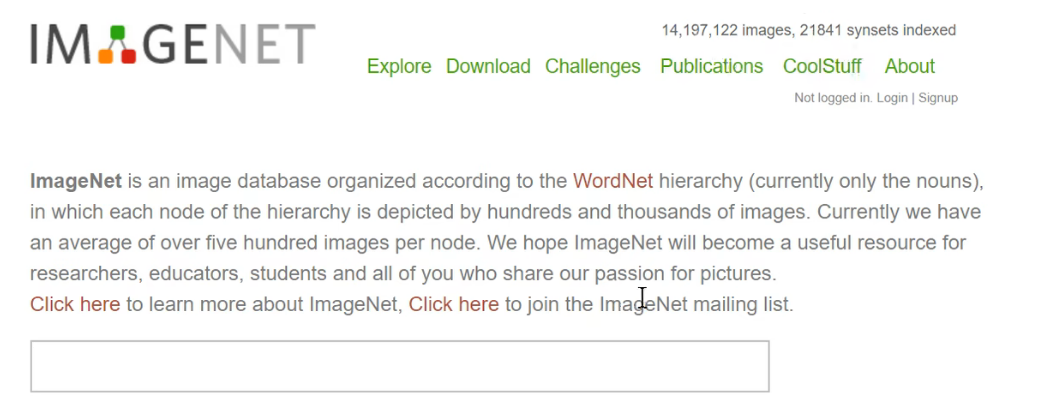

李飞飞 image-net

。

超参数：相当于放好一个框架，然后通过误差最小化优化框架的各个参数。

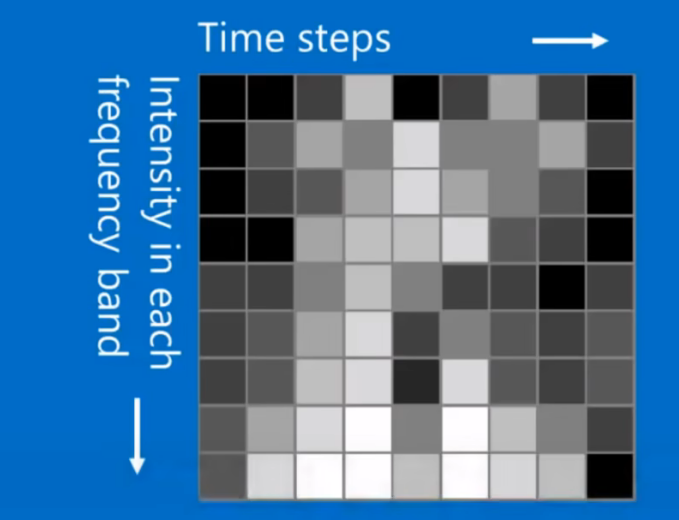

不仅仅处理2D数据，也可以处理3D图像。声音也可以转化为类似的结构

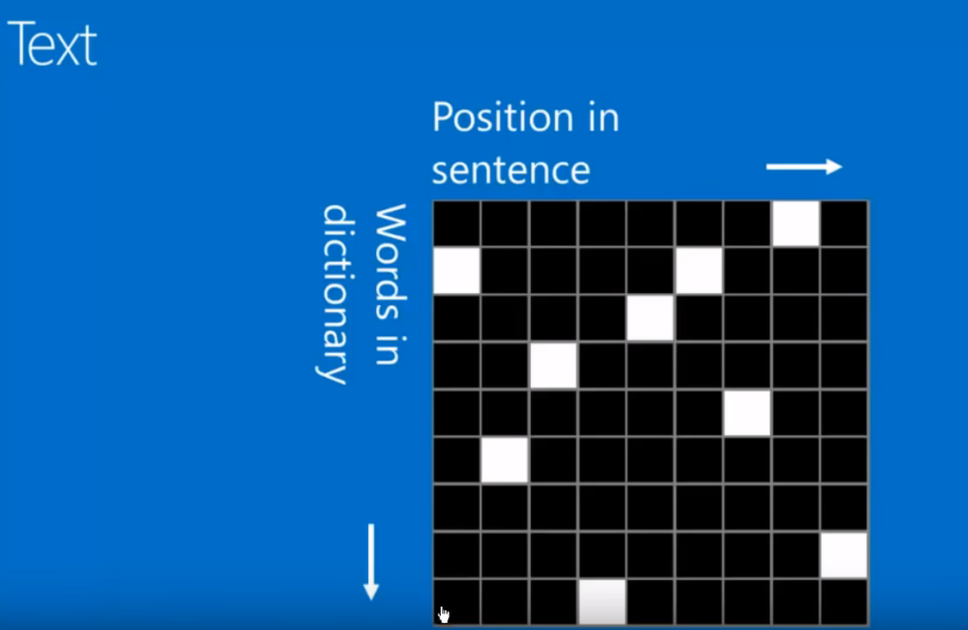

Text

卷积神经网络对于excel的表格不能很好的表示。

总结，在分类图片上非常有用。

2012 Alexnet

2014 GoogleNet VGG（迁移学习中表现良好）

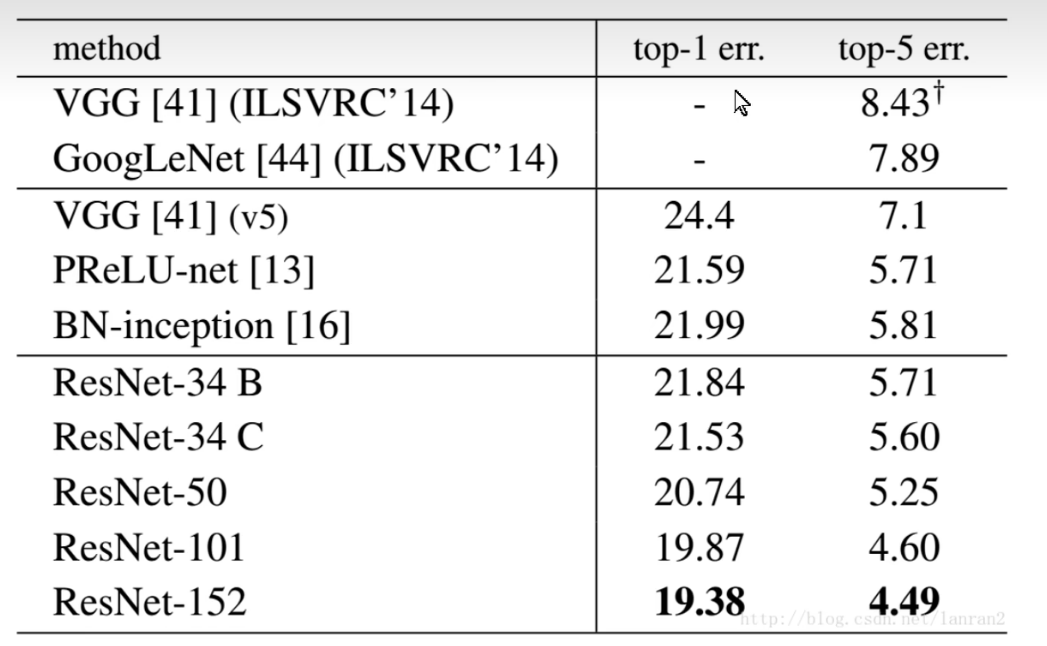

2015年 ResNet，微软， 152层，通过残差学习的方法训练模型。

ResNet在2015年被提出，152层，不仅仅靠深度取胜，而是通过采用残差学习的方法训川练模型。在2015年ImageNet比赛classification任务上获得第一名，因为它"简单与实用"并存，减少了参数数量，衍生出ResNet50和ResNet101这样的旁支，Alpha zero(只训川练8个小时就打败了AlphaGo)也使用了ResNet。作者何凯明是2003年广东省理科高考状元，本科毕业于清华大学，博士毕业于香港中文大学，真正的doctor（图像去雾）。
