OrCAD图文教程:元件的替换与更新
摘要:有时要对原理图中某一个元件批量替换,或者给同一种元件统一添加属性值,这就要用到replace cache和update cache命令。
批量替换 replace cache打开cache,选中要替换的元件,如图所示右键,replace cache弹出替换对话框Browse选择元件库,new part name栏选择新的元件,该元件用来替换原来的元件。Action中选择是否保留
有时要对原理图中某一个元件批量替换,或者给同一种元件统一添加属性值,这就要用到replace cache和
update cache命令。
**
一.批量替换 replace cache
**

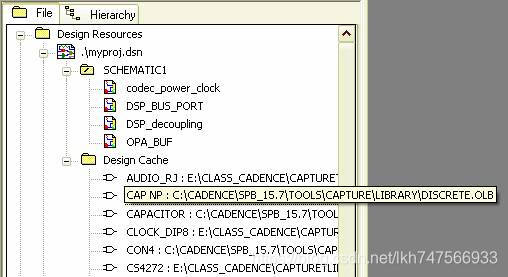

打开cache,选中要替换的元件,如图所示
右键,replace cache
弹出替换对话框
Browse选择元件库,new part name栏选择新的元件,该元件用来替换原来的元件。
Action中选择是否保留原来的属性,如果选择,那么原来的元件编号等信息保留,如果选择replace schematic properties,原来的属性全部丢失,使用元件库中的默认属性替换。OK,执行替换。
**
二.批量更新 update cache
**
- 打开cach
- 选择要更新的元件
- 右键 update cache
这两个命令很像,但是有区别。
- replace cache可以改变元件库的连接,选择不同的库即可。可以使不同的元件,也可以在不同的库中而update cache不能改变原理图中元件和元件库之间的连接关系,只能把新的user properties属性带进来。
- 如果在元件库中添加了元件的footprint信息,想通过对cache操作带到原理图中,只能用replace cache命令。
