STM32F411最小系统!实测成功!

文章详细介绍了如何构建基于F411CE模块的最小系统,包括使用SWD下载口的电路设计,强调了BOOT0和BOOT1引脚的接地,选择合适的LDO如AMS1117进行稳压,注意晶振和去耦电容的选择,以及复位电路的构建。同时提醒读者在使用过程中避免L1磁珠电感导致的下载问题。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

在这里插入图片描述▬▬▬▬▬▶F411最小系统◀▬▬▬▬▬


⚔️先看效果

识别到了下载口!!!
在这里插入图片描述


⚔️前言

F411CE模块是QFN封装,所以焊接不太友好,建议使用加热台或SMT

如果对你来说都是小菜一碟那我们直接开始!!!

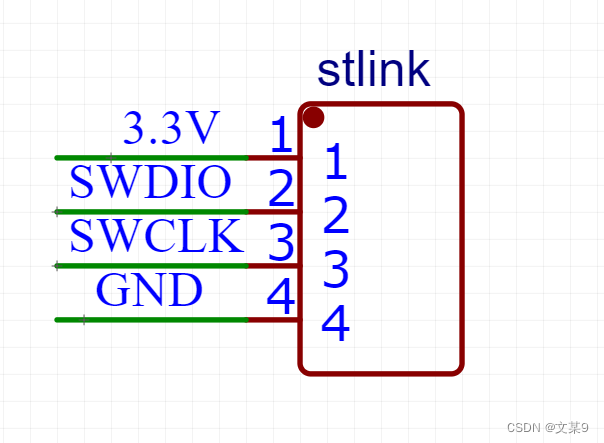

⚔️SWD下载口电路

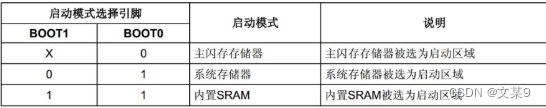

引出DIO和CLK引脚的同时,要把(BOOT0和BOOT1引脚都接GND)

在这里插入图片描述


在这里插入图片描述

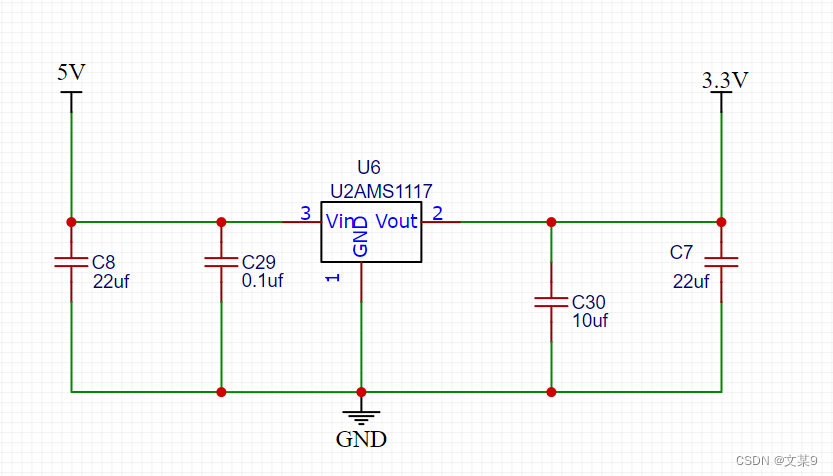

⚔️供电电路LDO(5v-3.3) 硬件AMS1117稳压芯片

购买这款芯片的时候要注意上面标的电压 我第二次购买没注意电压是2.5v 不是3.3调试了很久!!!
在这里插入图片描述

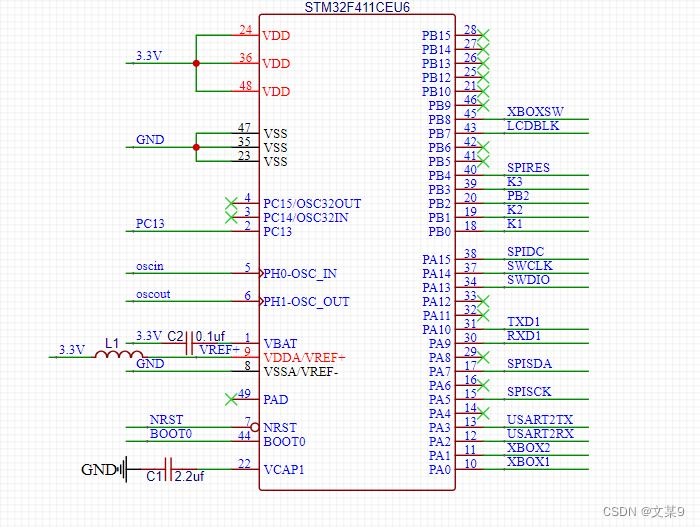

⚔️单片机主体部分(主控)

引脚网络标号印出,电源和地要注意连接,有的电源和地是单独引出接线的,有的是直接在主控上接的,其实都一样,单独引出会比较清楚

注意(L1磁珠电感不要或者接0R电阻,不然会导致芯片无法下载代码!!)

在这里插入图片描述

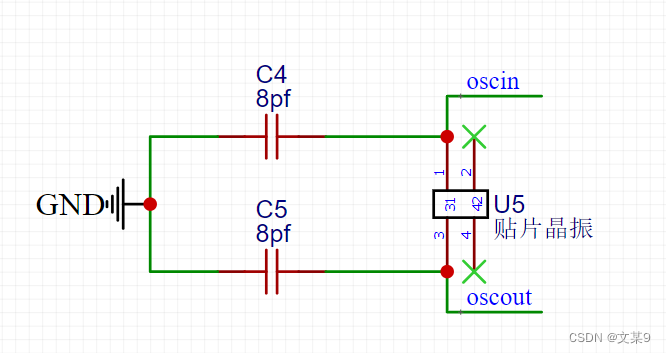

⚔️晶振电路 使用25M贴片晶振(非必要)

在这里插入图片描述

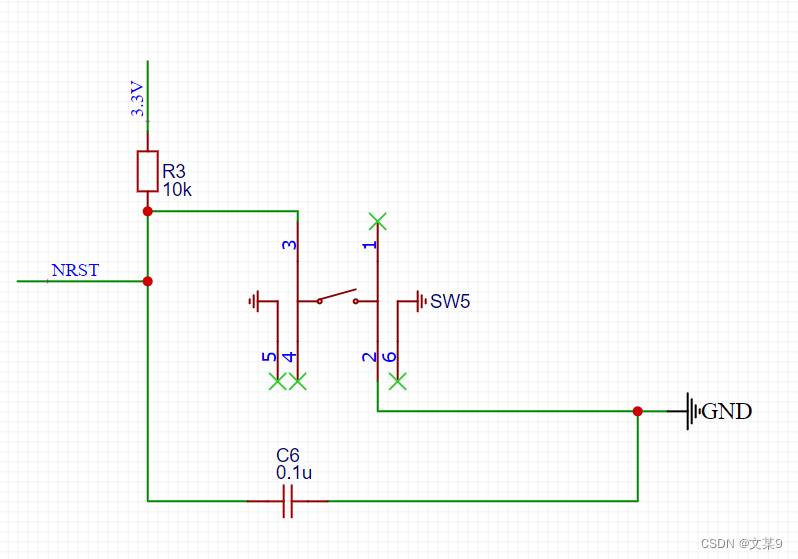

⚔️复位电路(非必要)

在这里插入图片描述

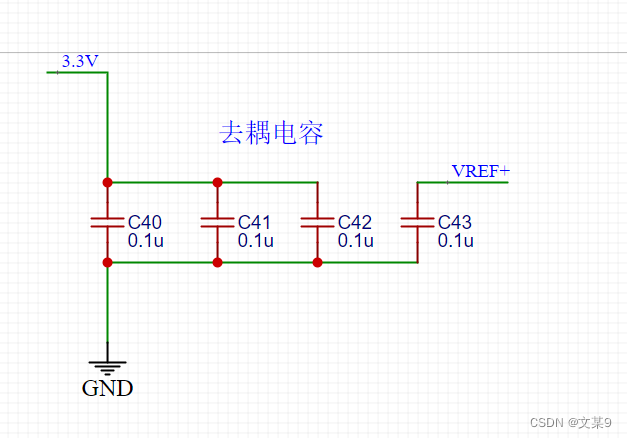

⚔️去耦电容

在这里插入图片描述


⚔️答疑

在这里插入图片描述▬▬▬▬▬▶答疑点击下方◀▬▬▬▬▬
