外壳-零基础不求人设计PCB外壳

已于 2024-01-13 15:09:42 修改
阅读量1.3k 收藏 13
点赞数
文章标签： 单片机 嵌入式硬件
于 2023-07-26 11:14:37 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/lllmeimei/article/details/131934578
版权

在这里插入图片描述▬▬▬▬▬▶外壳设计◀▬▬▬▬▬

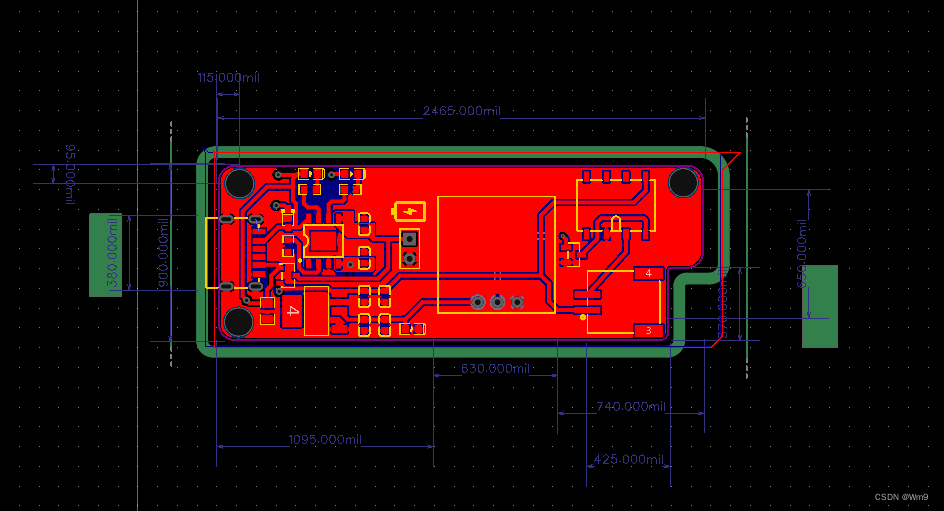

⚔️2D实机演示

在这里插入图片描述

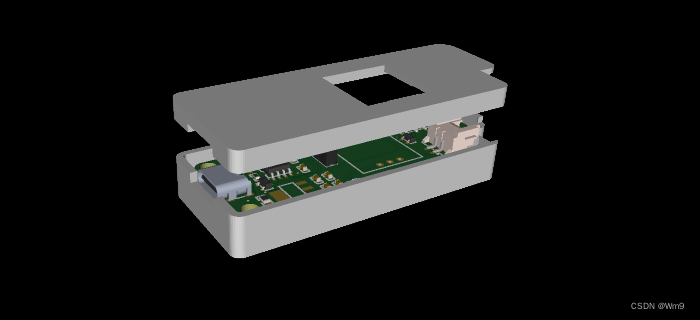

⚔️3D实机演示

在这里插入图片描述

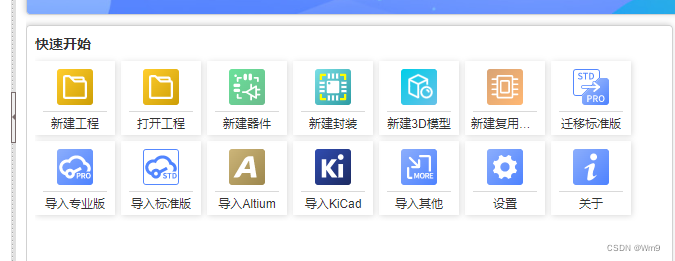

⚔️导入PCB

除了在立创eda专业版layout的可以直接做外壳

在其它EDA设计的都需要先导入PCB(如altium)

在这里插入图片描述

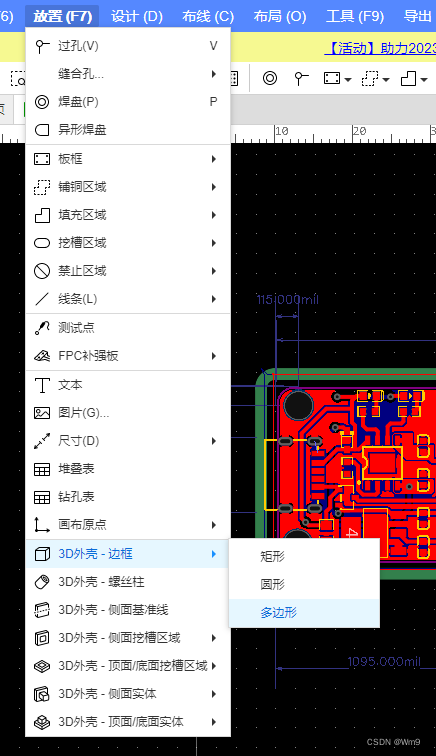

⚔️放置边框

在这里插入图片描述

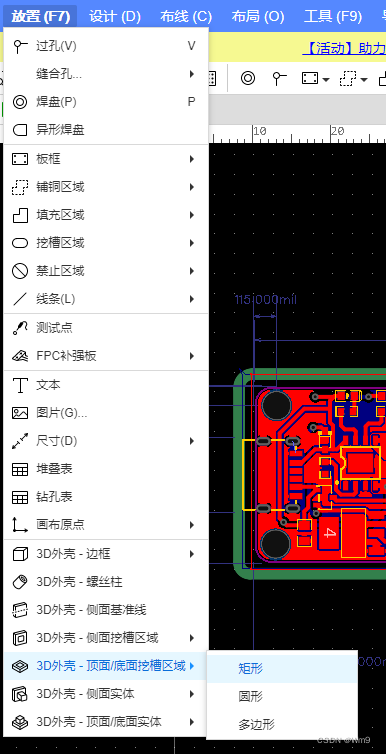

⚔️放置正面挖槽

在这里插入图片描述

⚔️放置侧面挖槽

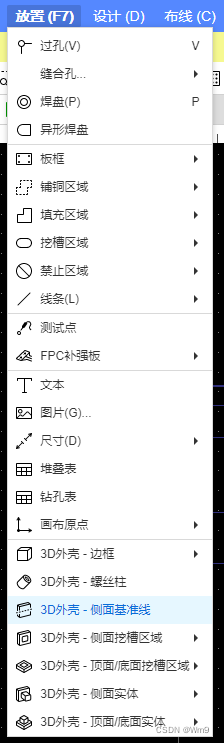

放置需要先放置侧面基准线

这样再选择侧面挖槽 选择创建的基准线就可以侧面开孔

在这里插入图片描述

⚔️放置上下盖固定螺丝孔

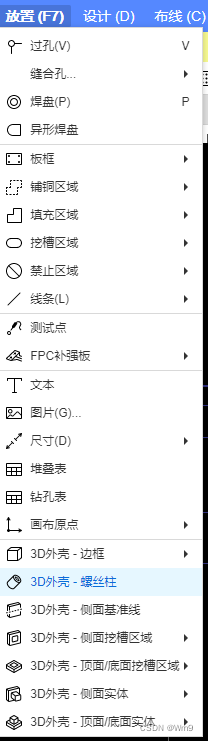

第一步上下都放置螺丝孔

第二步取消上盖的沉头孔 打开上盖的加强筋

第三步打开底壳盖的沉头孔 取消底壳的加强筋

在这里插入图片描述
