(此文为原创,未经许可不可转载)这是明德扬与某公司的一个合作案例。这家公司注册资金为7亿元,与我们合作用于无人机的MIPI技术。在这次合作中,我们的技术具有使用芯片少,占用资源低、通过速率高等特点,为合作方节约成本的同时提高产品性能。明德扬承接多种PFGA项目技术。这是其中的一项业务。

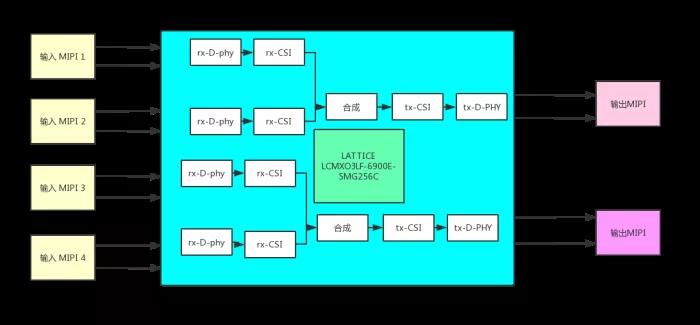

一、项目结构图
二、实现功能(技术参数)
本项目实现的是4路MIPI图像数据,每2路做左右拼接后,得到2路摄像头数据,再按MIPI CSI协议发送给海思方案芯片。主要功能包括D-PHY协议解析、CSI协议解析、图像拼接、CSI协议打包和D-PHY协议打包等。
具体的实现参数如下:
1.支持的分辨率:输入支持640*400、1024*800、1280*800等分辨率;输出支持1280*400、2048*800和2560*800等分辨率。
2.支持的帧率:输入输出的帧率相同,达到40帧/秒,理论上可达到60帧/秒;合作方需要标准为40帧/秒,故60帧/秒没有实测。
3. 传输协议:输入为MIPI D-PHY,CSI;输出为MIPI D-PHY,CSI。
