计算机组成原理-BCD码(余三码 2421码 8421码)和格雷码和余三循环码

于 2024-01-07 21:52:22 发布
阅读量1.3k 收藏 12
点赞数 7
分类专栏： 王道计算机组成原理考研笔记 文章标签： 计算机组成原理
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/llovewuzhengzi/article/details/135445281
版权

文章目录

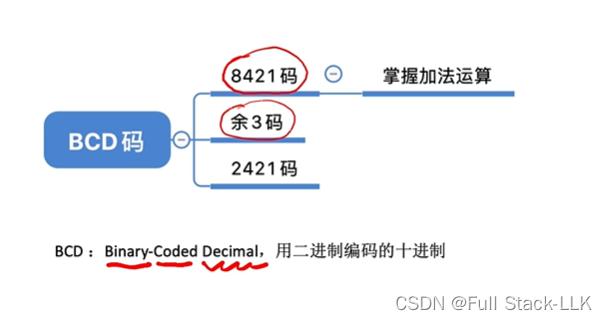

总览

在这里插入图片描述

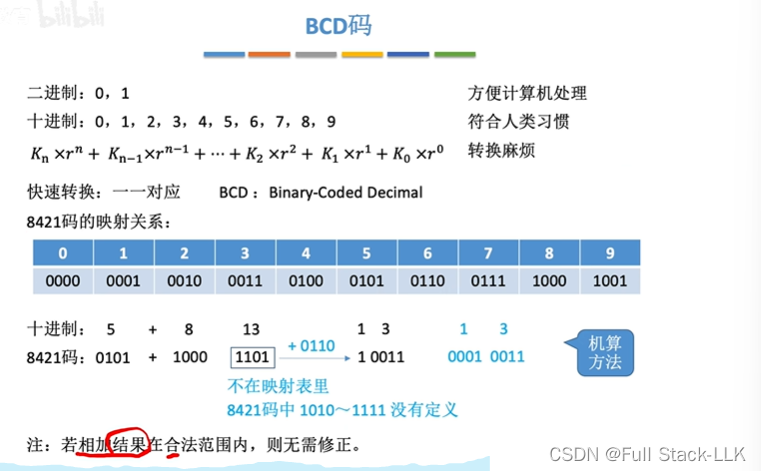

BCD码

每个数码位上的值乘以权值
四个二进制为可以表示一个十进制位，还有几个冗余的情况
即四个二进制位对应的值必须为0~9
9+9等于18，二进制数也不在范围内，也需加6

相加的结果如果落到1010~10010都需加6

在这里插入图片描述

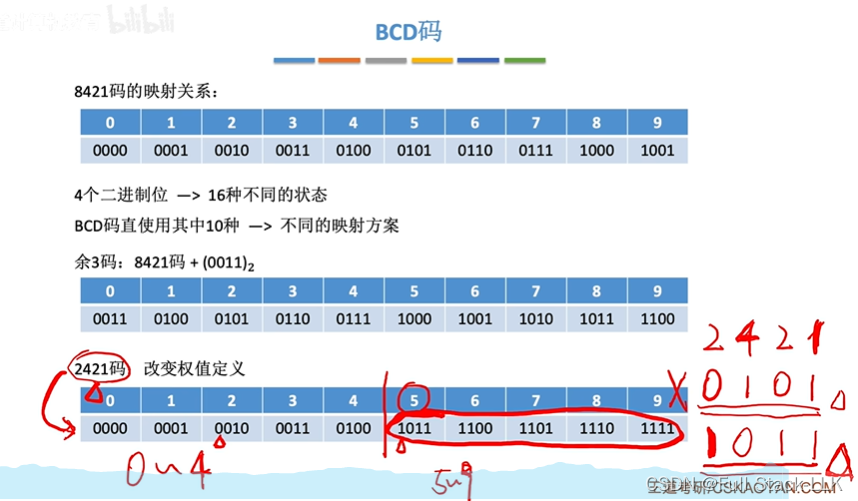

余三码与2421码

余三码是无权码

2421是权值码

5对应的2421码可以为0101或1011，所以为了避免这种情况，规定大于等于5第一位都为1
在这里插入图片描述

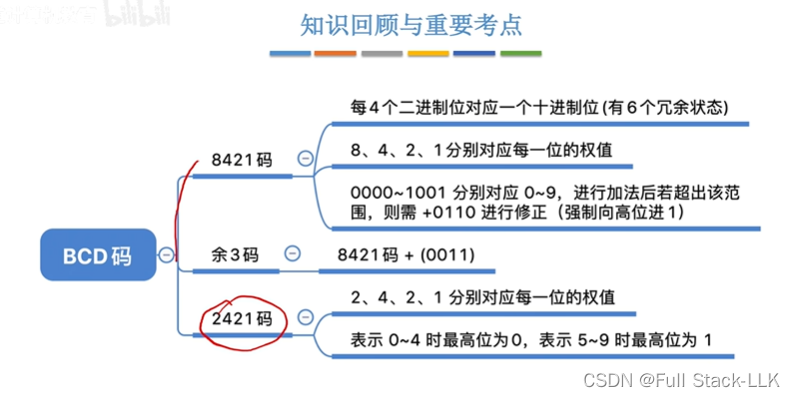

小结

在这里插入图片描述

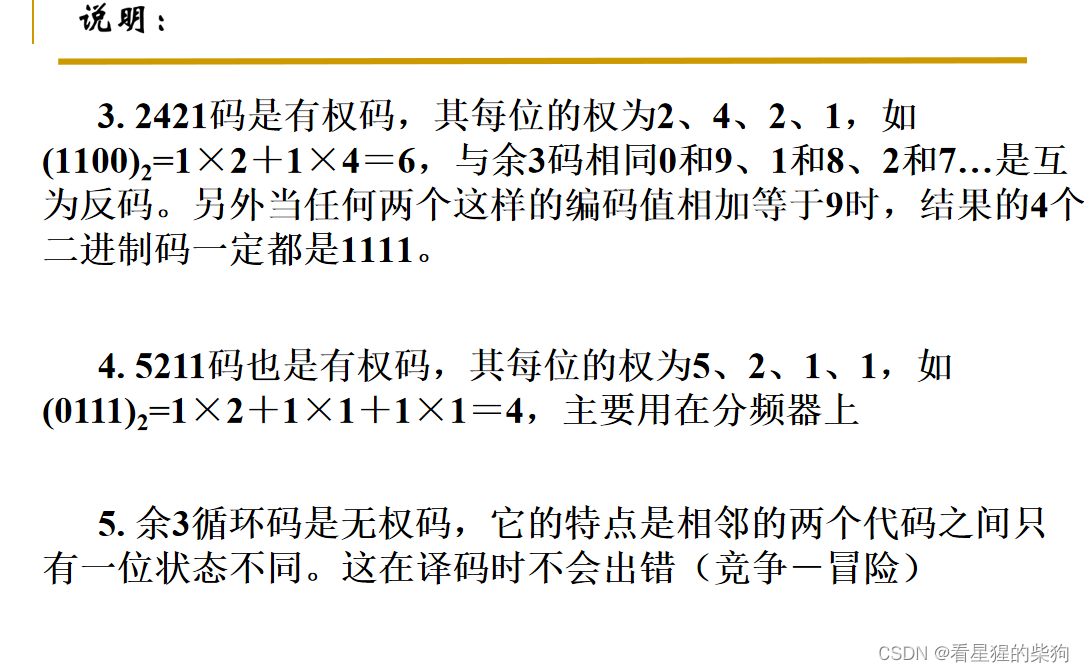

补充

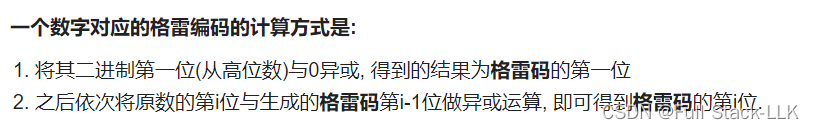

格雷码

在这里插入图片描述

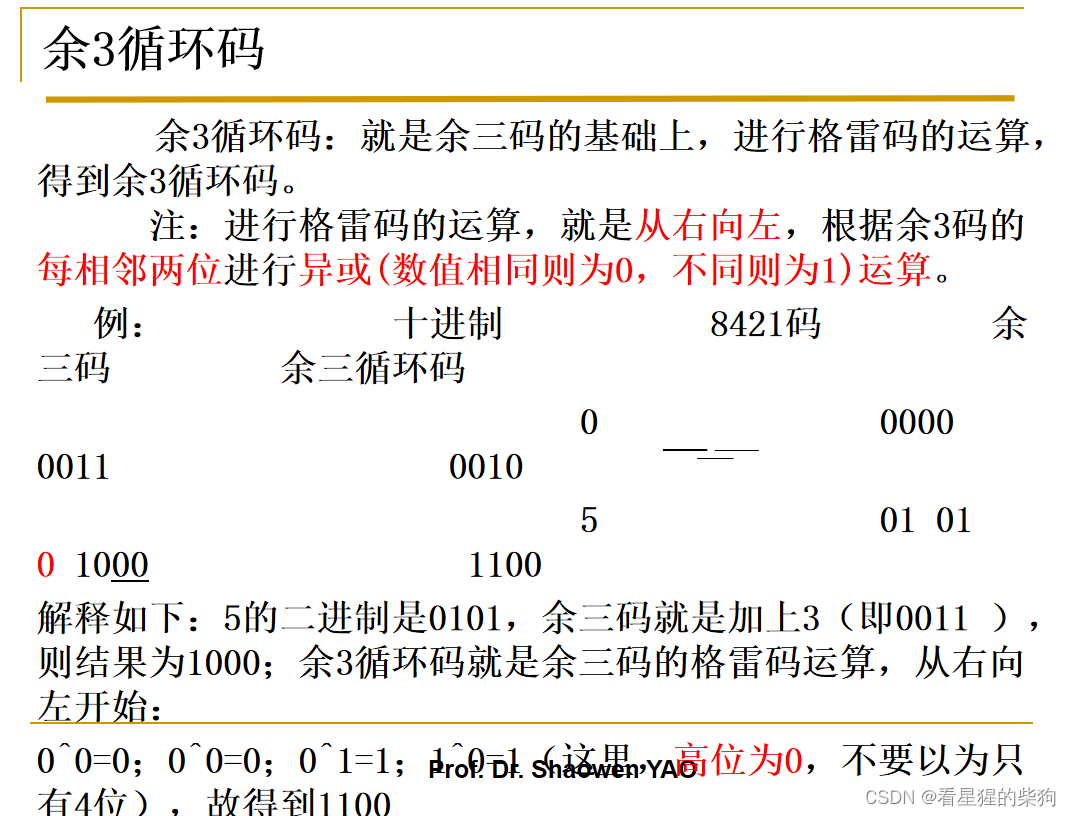

余3循环码

余三循环码就是余三码通过格雷码的异或运算，所得到的一系列变权码
在这里插入图片描述
在这里插入图片描述

自然码与循环码

在这里插入图片描述

小结

在这里插入图片描述
