Pt100 三线制测温

        在各种智能仪表中,对于铂电阻测温,典型的用法是用不平衡电桥将铂电阻随温度变化的电信号输出，再经放大和 A/D 转换后送单片机进行运算。铂电阻的非线性、不平衡电桥的非线性以及连接引线电阻的附加影响都会给测温带来一定的误差。当被测温点远离测量仪表所处的控制室时,从现场到控制室引线所经受的环境温度影响难以估计。因此，要实现高精度测温必须消除或补偿引线电阻的影响,减小、消除测量电路的非线性。工业上一般采用三线制铂电阻测温方案。

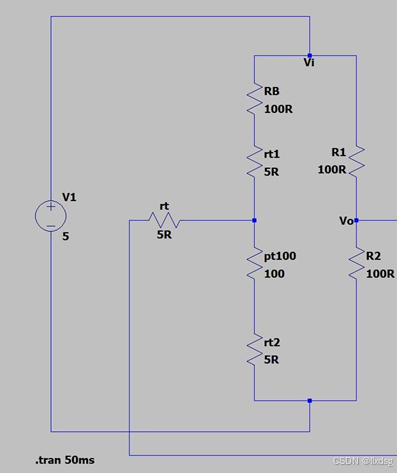

Vo=Vi/2*[(pt100-RB)/(pt100+RB+rt1+rt2)];

其中 RB 为初始温度 t0 时候的铂金电阻，rt1=rt2，为铂金线电阻。

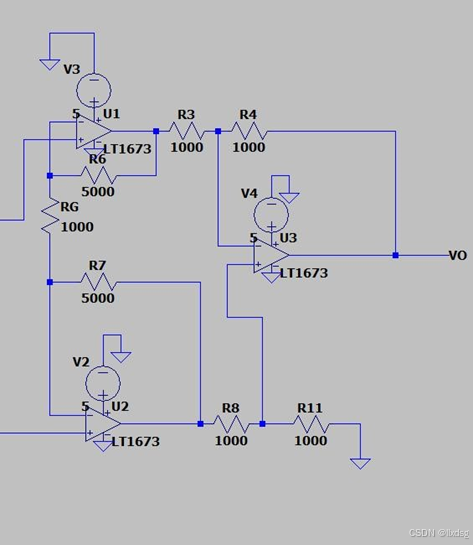

如图为放大电路，放大器闭环增益 Af=-(1+2R6/RG);如果 R3=R4,则第二级运算放大器增益为 1，Af=-(1+2R6/RG)/R4*R3。通过调节电阻 Rg，可以很方便的改变放大器闭环增益。

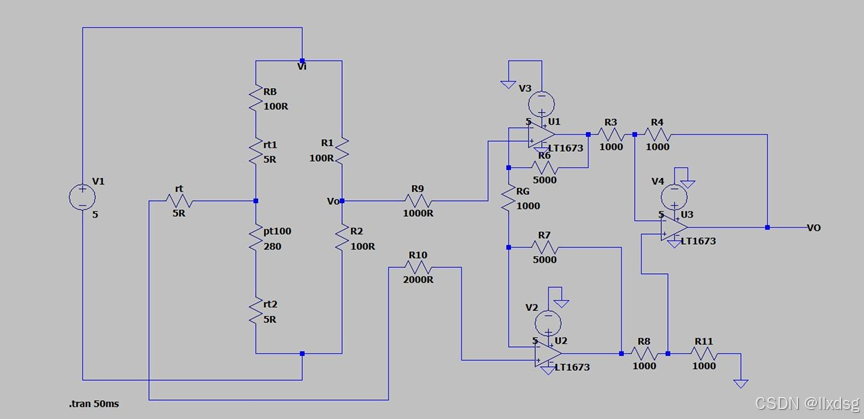

如图为仿真电路

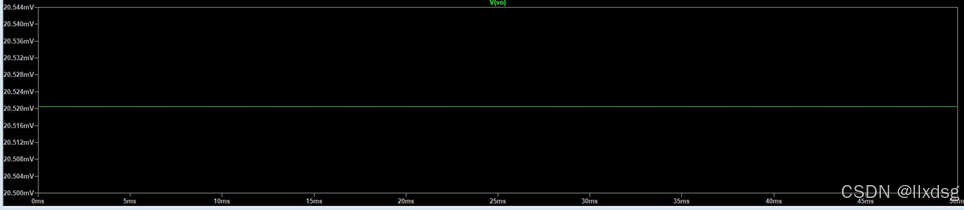

当温度为 0 时，pt100 阻值为 100 欧姆，Vo 约为 20.520mv；

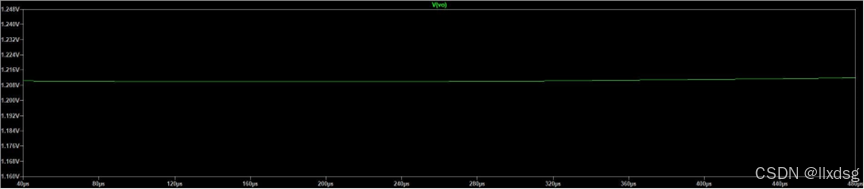

当温度为 500 摄氏度时，pt100 阻值为 280 欧姆，Vo 约为 1.210V。

符合电路设计和 pt100 电阻变化。
