P Cell的应用----klayout自带的cell

P Cell的应用

我们可以使用klayout自带的Cell文件

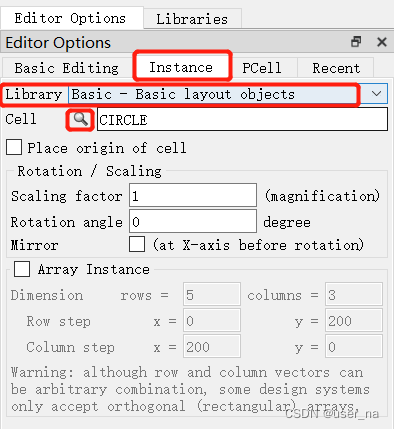

点击Instance然后选择下图的选项，我们就能看到自带的一些Cell。

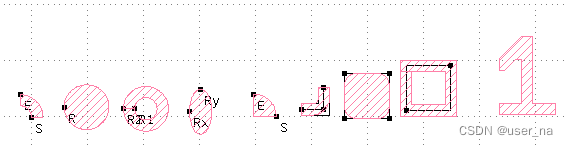

这些自身带的Cell为下面所示，具体的设置地址在PCell这个选项卡里面：

ARC：圆环。可以修改起始的角度和中止的角度得出的一个双圆组成的圆环，内圆的半径和外圆的半径都可以修改。

CIRCLE：一个圆形。可以修改半径和组成的点数。

DONUT：一个圆环。只能修改内圆和外圆的半径。

ELLIPSE：椭圆。根据x方向和y方向上的数值组成。

PIE：圆形的一部分。根据起始角度和中止角度来计算。

ROUND_PATH：弯角，半径可以调节。

ROUND_POLYGON：一个四边形。角上的弧度可以调节。

STROKED_BOX：修改的是阴影部分的宽度。

STROKED_POLYGON：和上面STROKED_BOX差不多，还没有看出这两个的区别。

TEXT：文本。

我们可以看到上图中每一个图形上面都有黑色的点，可以使用这个点利用工具栏上MOVE的按钮实现修改图形大小。同时修改他们各自组成的点数，也是可以修改图形的形状，下图是使用8个点组成的一个圆形。

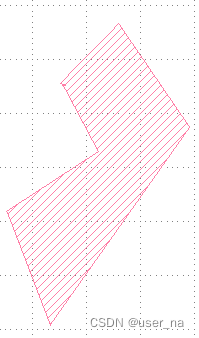

我们还可以把klayout自带的Cell应用在画的图形之上，我们使用Polygon这个选项画出下面的图形：

然后选中这个图形，使用下图所示的选项

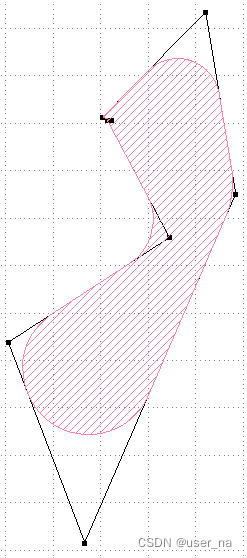

便可以得到角都是曲线的图形，双击图形可以修改点的位置，双击图形之外的地点可以选择P Cell的属性，改变角的弧度。

text同样可以使用这样的方式来实现。
