KLayout学习记录(七)搜索和替换
目录
KLayout软件中的搜索和替换的使用
KLayout软件中的搜索和替换的使用

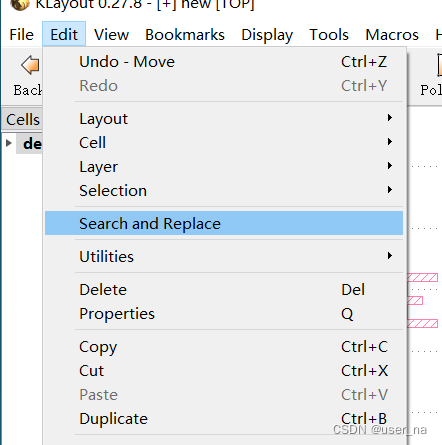

我们可以在下图上的菜单上使用搜索和替换的功能

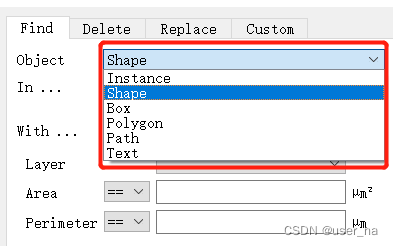

我们可以按照不同的组件去查找,shape是特殊的,我们可以使用这个选项查找BOx、path、text等。

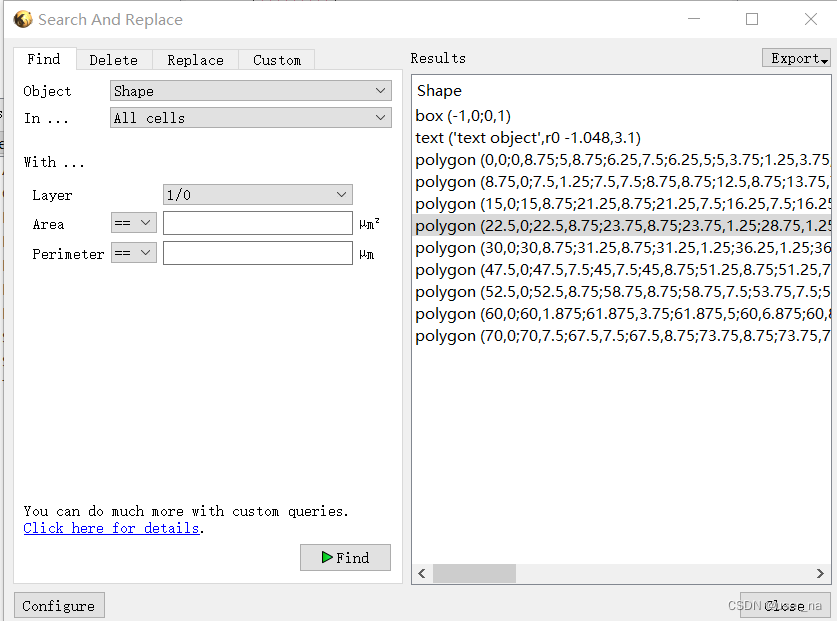

我们可以根据尺寸查找、还可以根据图形所在的图层查找,设定好了查找的条件,我们就可以使用下面的查找按钮,然后在右边的框框中就会出现相对应的组件。
替换,可以把图像转移到别的图层之上。

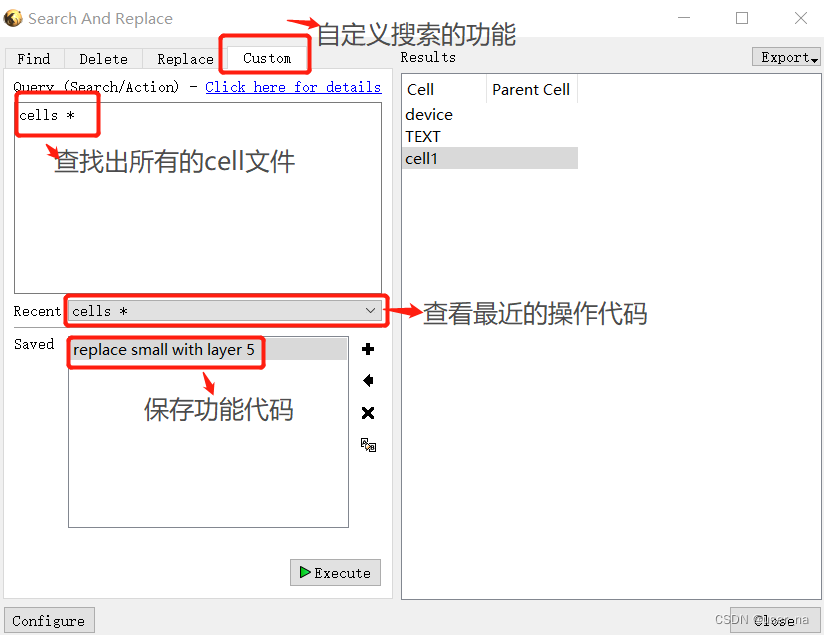

还可以自己编写代码实现搜索的功能
cell c* :查找以c开头的cell。
cells *e :查找以e结尾的cell。
cells * e*:查找带有e字母的cell文件。
cells .*e :查找第一级中以e结尾的cell文件。
cells .* e.* :查找第一级中以e结尾的cell文件中的所有下一级(仅仅是下一级)的文件。

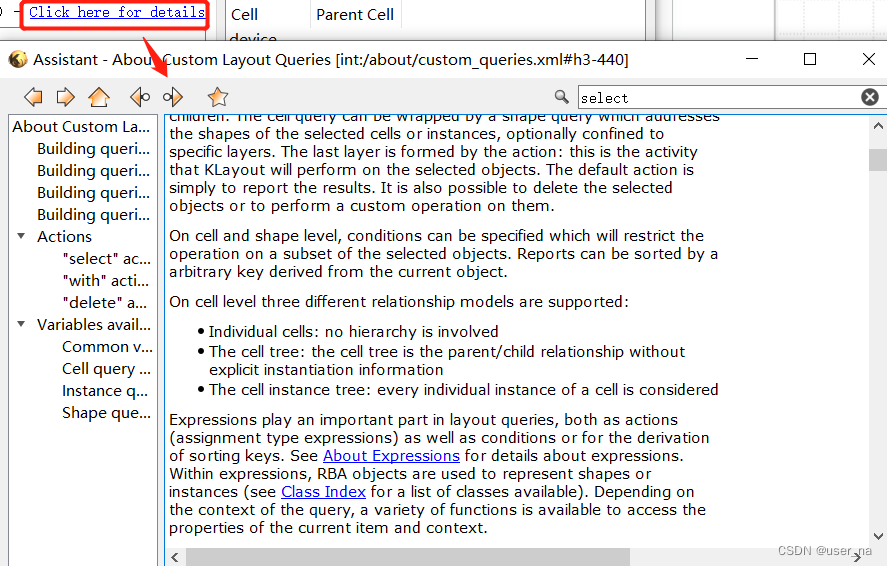

我们可以点击这个按钮来打开帮助文档查找相应的代码使用规则
shapes on layer 1/0 from cells *:查找所有cell文件中的在1/0层的shape。
shapes on layer 1-5/0 from cells *:查找所有cell文件中的在1/0、2/0、3/0、4/0、5/0中的shape。
shapes on layer 1-3/0,5 from cells *:查找所有cell文件中的在1/0、2/0、3/0、5/0中的shape,中间又逗号隔开。
shapes on layer 1/0 from cells * where shape.area > 2 um2 && shape.perimeter < 1 um:查找所有cell文件中的在1/0中的尺寸>2um并且周长小于1um的shape,条件中间用&连接。
shapes on layer 5/0 from cells * where shape.area > 2 um2 do shape.layer = <5/0>:do后面接的是动作,移动到5/0中。
delete、select同样适用。
select shape,shape.area from shapes on layer 1/0 from cell *:会出现比较详细的信息。
rea from shapes on layer 1/0 from cell *:会出现比较详细的信息。
shape.darea:可以使用d的单位来使用以微米为单位的形状
