一款非常经典的蓝牙多媒体芯片​RDA5850



RDA5850是一款高度集成的蓝牙无线电收发器和基带处理器，基于低成本的32位XCPU RISC核心（其实虽然手册上说是RISC核心，但我怎么感觉这款芯片有点MIPS的影子

）具有多媒体能力。此芯片有着丰富的外设，而大多数的功能都是与多媒体处理有关。





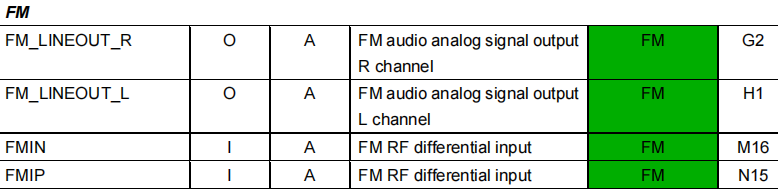

从其引脚的分布来看，有如下功能

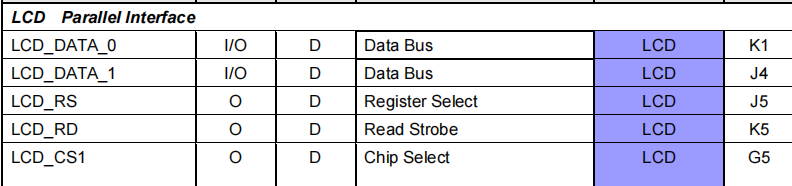

1、LCD功能

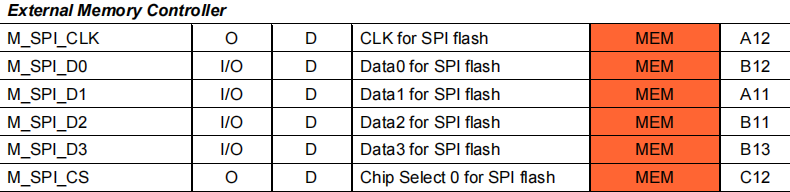

2、外部存储器控制器

3、I2C功能

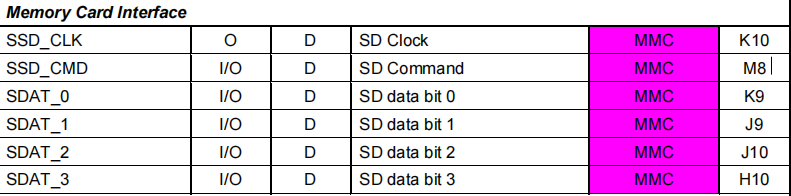

4、SD存储卡接口

5、按键

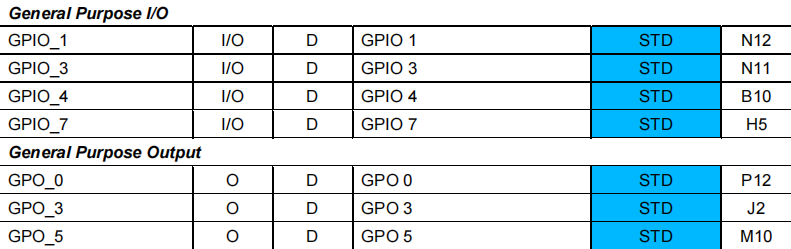

6、通用IO和输出IO

7、USB

8、音频

9、FM收音机接口

10、蓝牙接口

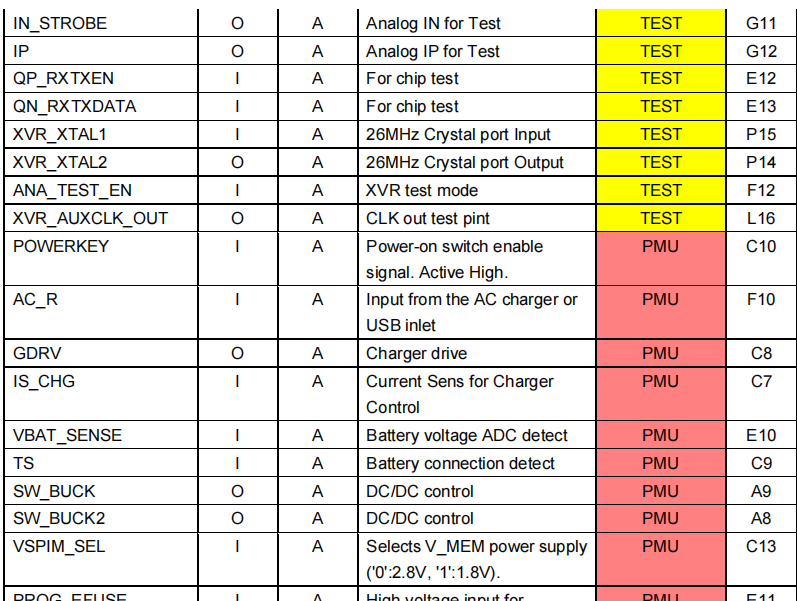

11、电源管理功能等

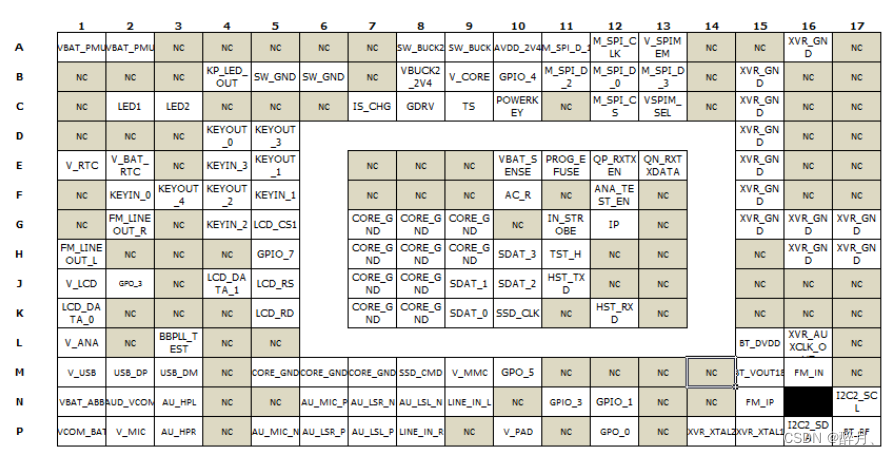

电源管理功能的引脚比较多

以上就是关于RDA5850的引脚及其功能的说明。

对于这款芯片，如果能够根据某个引脚用来做一些其他的功能，岂不美哉。另外，说到这款芯片不得不提到一个非常经典的方案——CPR5850 模块，可以说这款模块几乎涵盖了RDA5850的大部分功能，性价比真的是超级高。

1、可播放 MP3/WMA/WAV/SBC

2、蓝牙立体声传输，蓝牙通话

3、FM收音

4、TF/SD 卡控制，支持USB(slave)功能，从而可以实现读卡器功能

5、立体声 Line-in 输入

6、IR 遥控

7、支持3X3 矩阵按键

8、两个可控 LED、支持外部功放 mute 功能

9、内部集成电源管理

10、内部集成 2x1W功放，支持双通道功放直接输出(建议用 2×6 欧喇叭，功率约为 2×0.75W)

11、带高速UART调试及升级接口

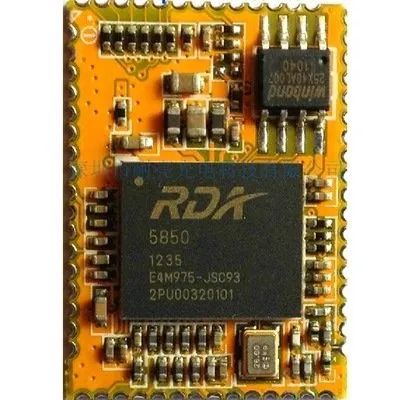

图中是我从二手音响板子上拆下来的，拍的不是很清晰。

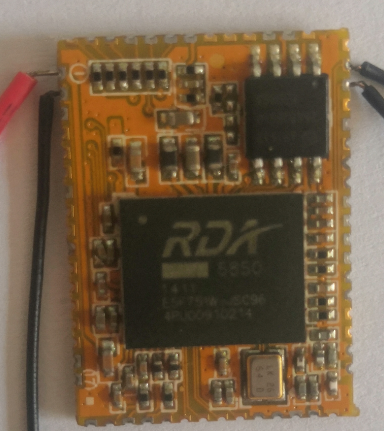

来个网上高清的图。

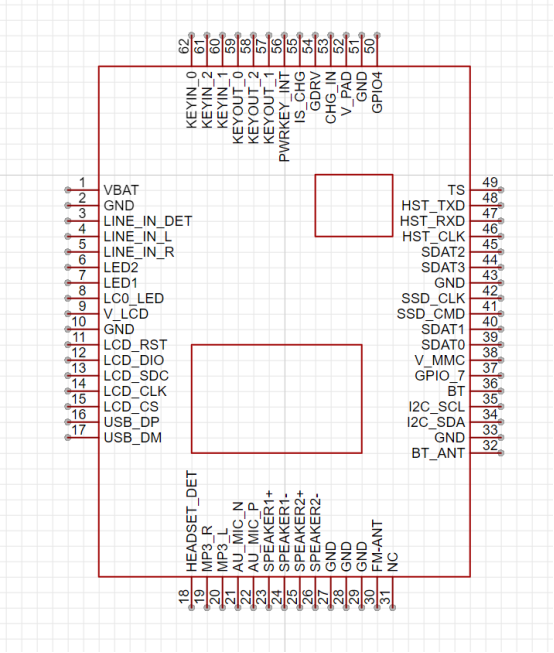

这款模块设计的十分经典。如下就是模块的引脚分布图。

这个模块对于音响功能来说可以说是一个能够直接拿来用的方案。这款模块作为一块小开发板用来学习RDA5850还是相当不错的。如果我们想做一些自己的小模块，毕竟也用不到这些功能。那么如此，就又回到了对RDA5850这款芯片的认识。
