Vivado与Modelsim联合仿真配置【图文并茂】

Dev_LZ

已于 2022-07-18 10:21:44 修改

阅读量7.1k

点赞数 4

文章标签： fpga开发

于 2022-07-18 10:21:16 首次发布

本文链接：https://blog.csdn.net/lonkyzhang/article/details/125840825

版权

本文详细介绍了如何配置Vivado与Modelsim进行联合仿真，包括编译仿真库、设置Vivado仿真路径以及在Modelsim中验证库的导入。确保已安装Vivado2018.2和Modelsim-SE10.7，按照步骤操作，即可成功建立仿真环境。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

文章目录

前言
一、编译仿真库
- 1.编译仿真库
- 2.仿真库设置
二、Vivado设置
总结

前言

在开始配置之前，请先安装好Vivado和Modelsim，我使用的是Vivado2018.2和Modelsim-SE10.7，之所以选择这个版本是因为购买的工具书籍使用该版本，我安装的目录是默认目录，即Vivado是C:\Xilinx，Modelsim是C:\modeltech64_10.7。

一、编译仿真库

1.编译仿真库

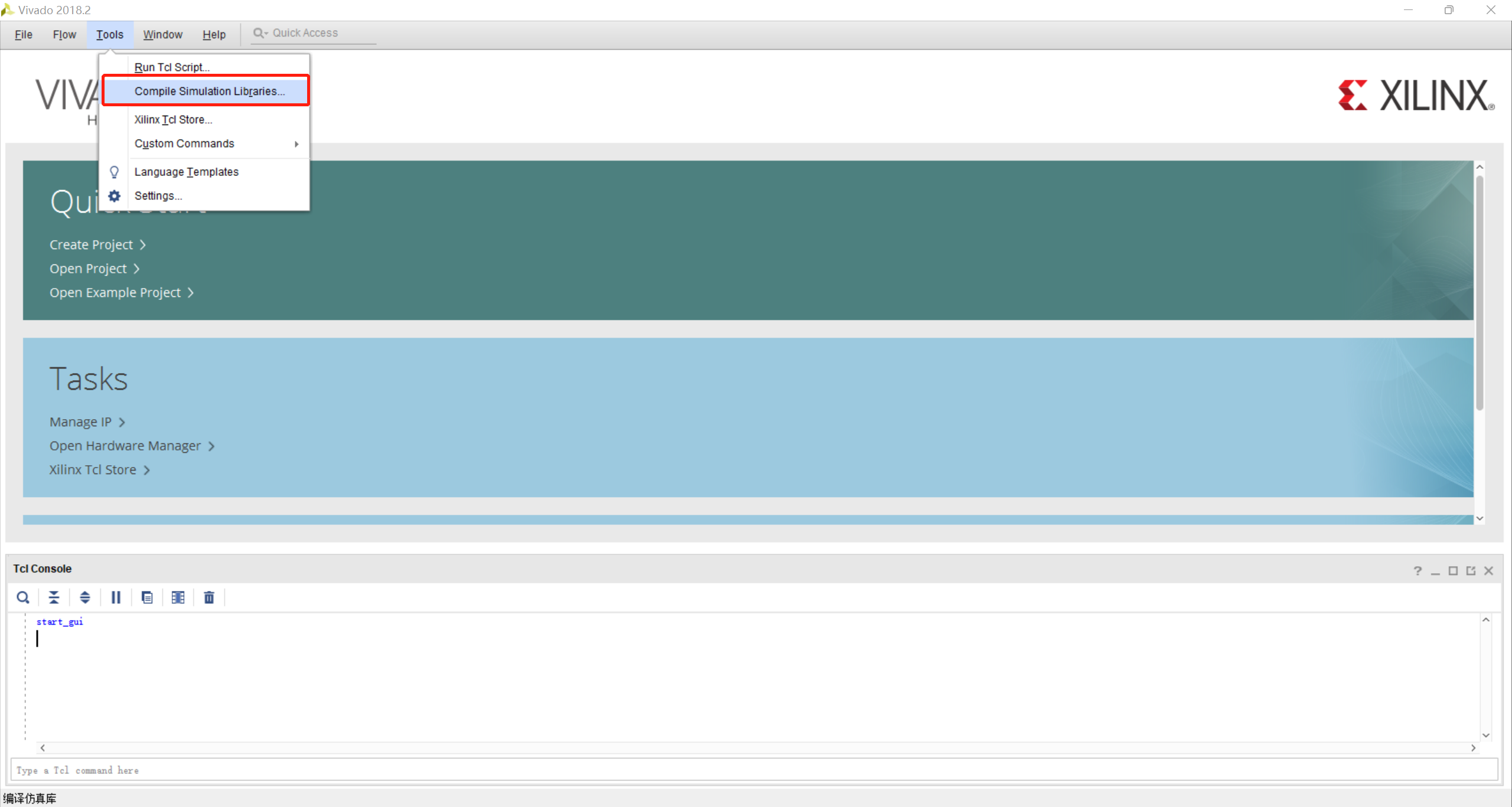

打开Vivado软件，单击Tools-Compile Simulation Libraries 编译仿真库。
在这里插入图片描述

2.仿真库设置

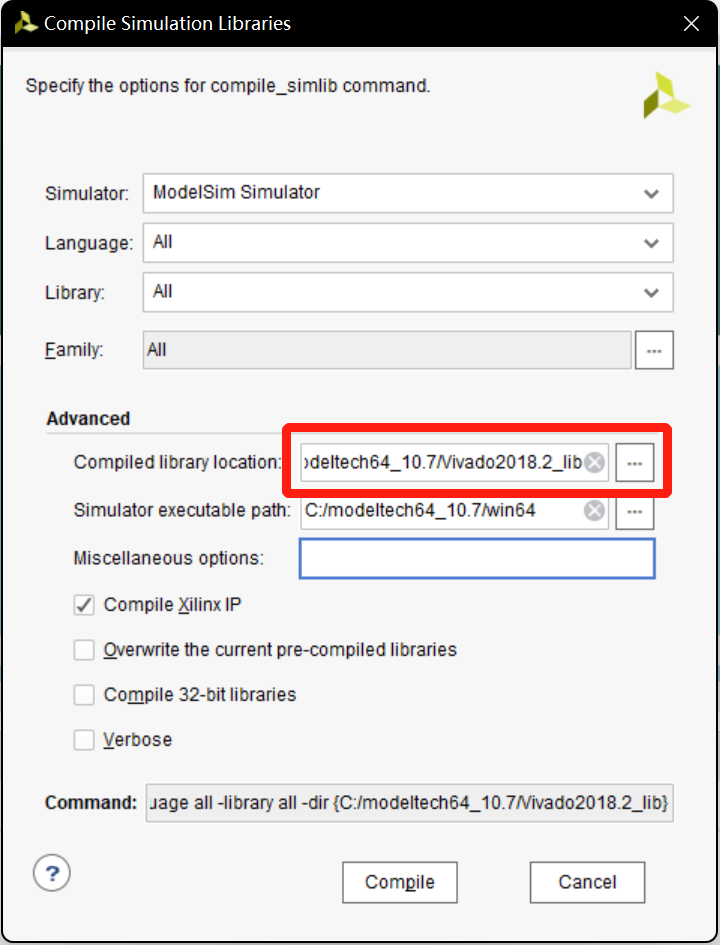

如下图所示，其中红色方框内是编译库的目录，后续生成的仿真库会保存至该文件夹中，点击Compile，等待Vivado编译完成。
在这里插入图片描述

二、Vivado设置

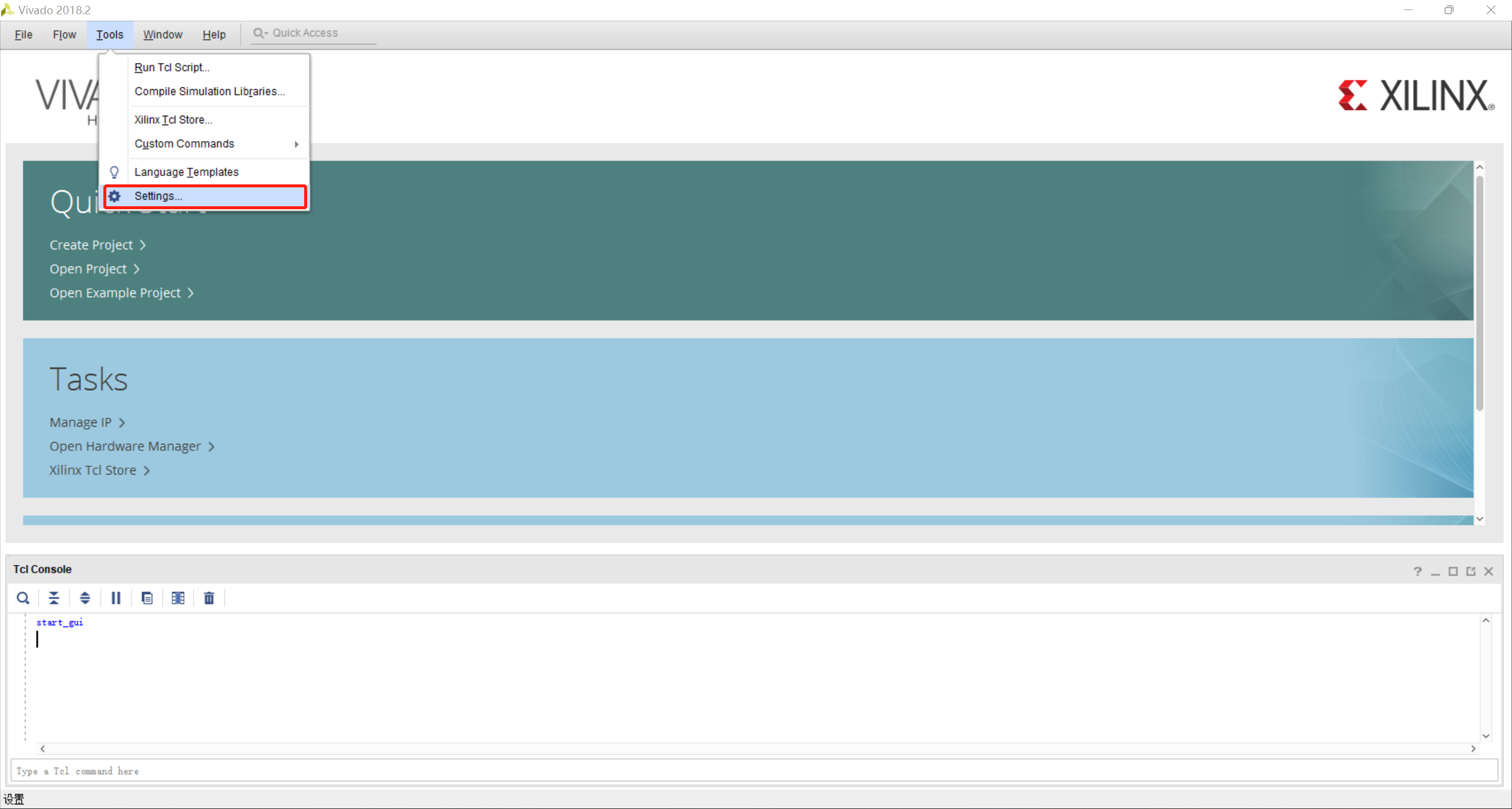

1.在Vivado中单击Tools-Settings

在这里插入图片描述
在设置中的第三方仿真
