JC4805控制各种电机的操作演示

原创 已于 2025-05-23 18:41:45 修改
· 382 阅读 · 4 ·
版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#电机驱动器

于 2025-03-29 15:11:59 首次发布

目录

一、控制云台电机

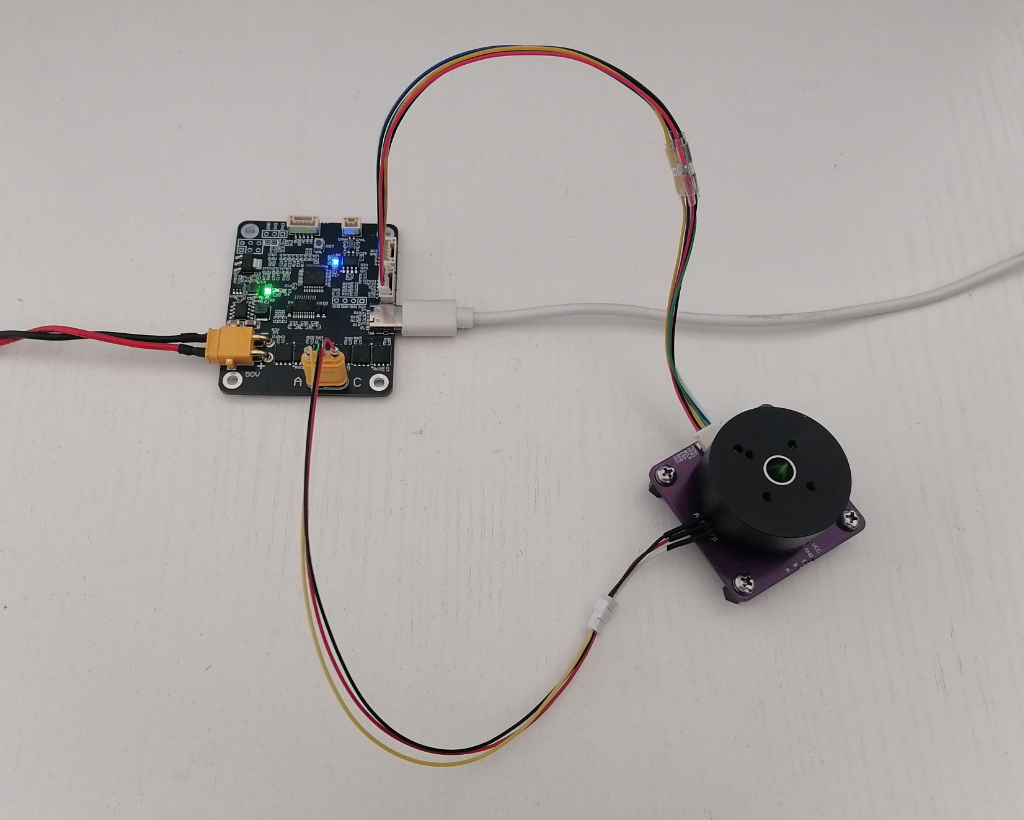

1.1、硬件接线

在这里插入图片描述

电机 购买链接：https://item.taobao.com/item.htm?ft=t&id=643573104607
JC4805驱动板 购买链接：https://item.taobao.com/item.htm?ft=t&id=836702624227&spm=a21dvs.23580594.0.0.52de2c1b4RrNaw&skuId=5594543261696

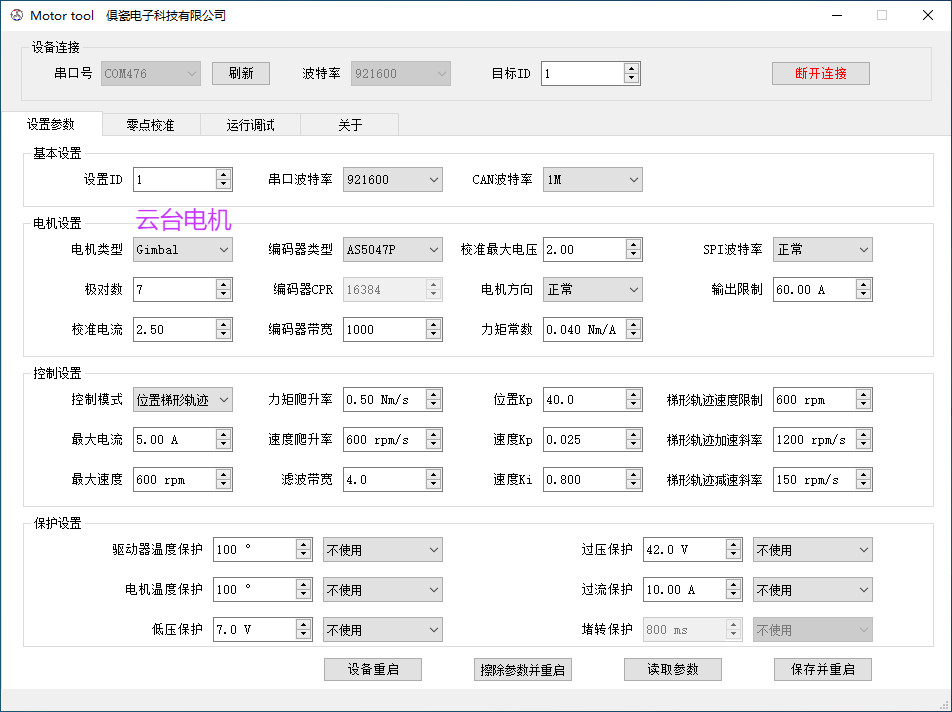

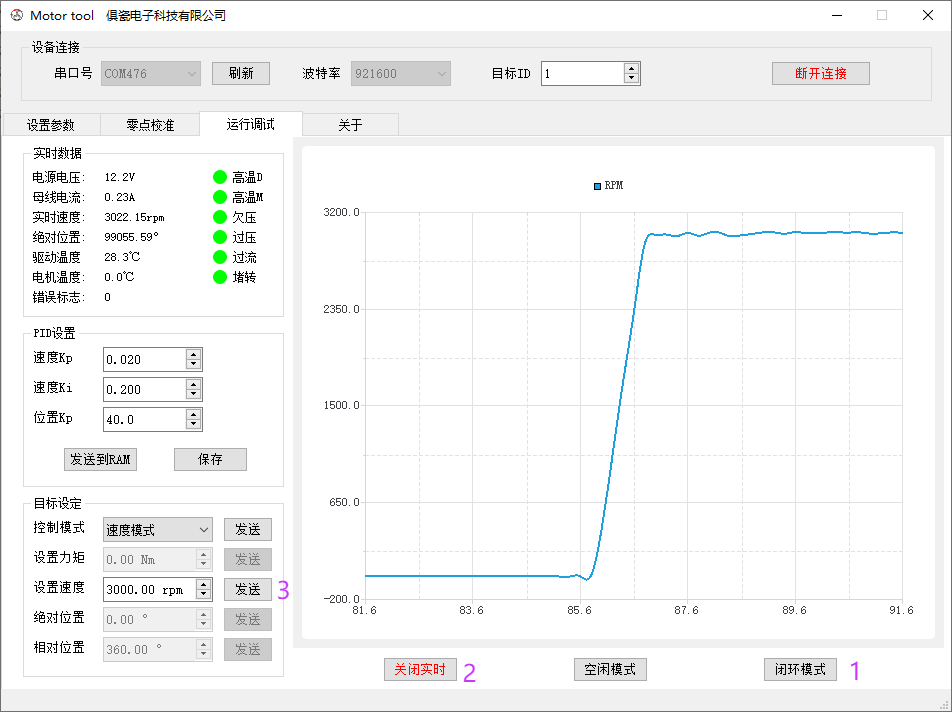

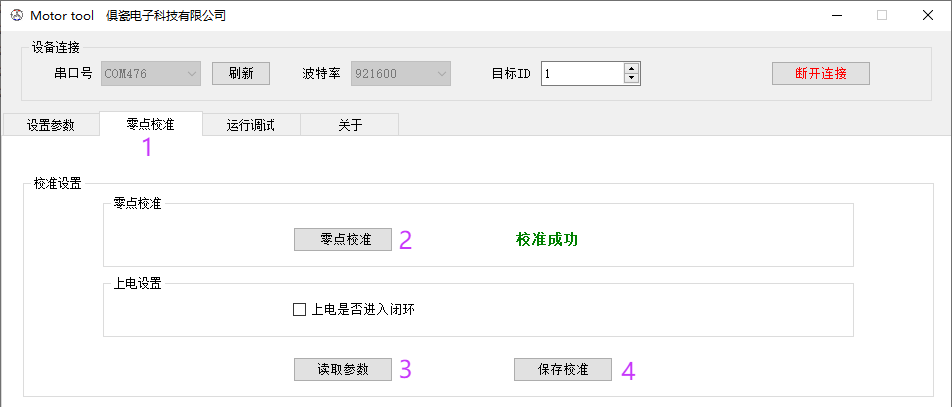

1.2、配置参数

如果编码器不同，选择对应型号。
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

二、控制大电流电机

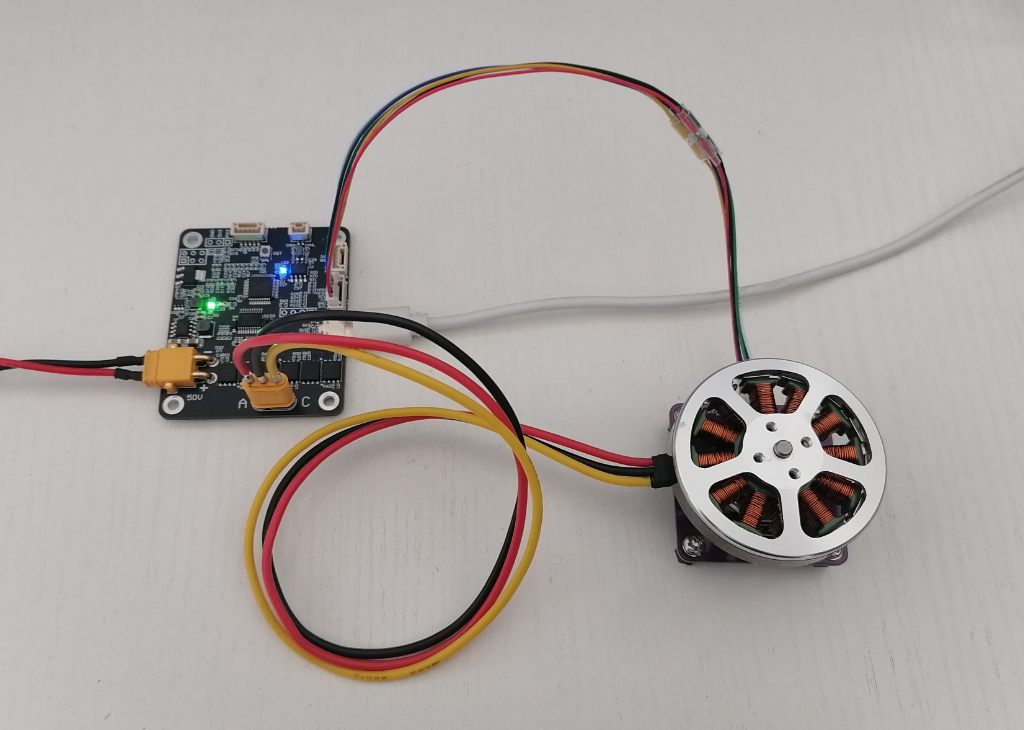

2.1、硬件接线

在这里插入图片描述

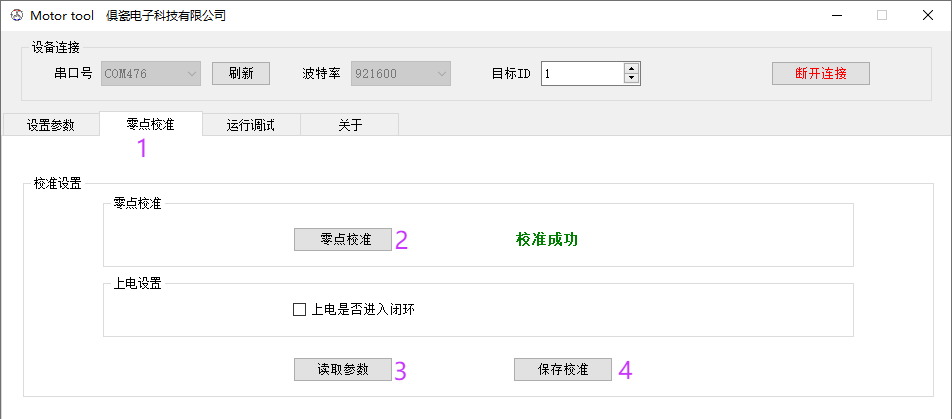

2.2、配置参数

以下配置参数适用本店的 2204电机、2808电机、5010电机、5008电机；3505为10对极，其它配置相同。
如果编码器不同，选择对应型号。

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

三、控制霍尔电机

3.1、硬件接线

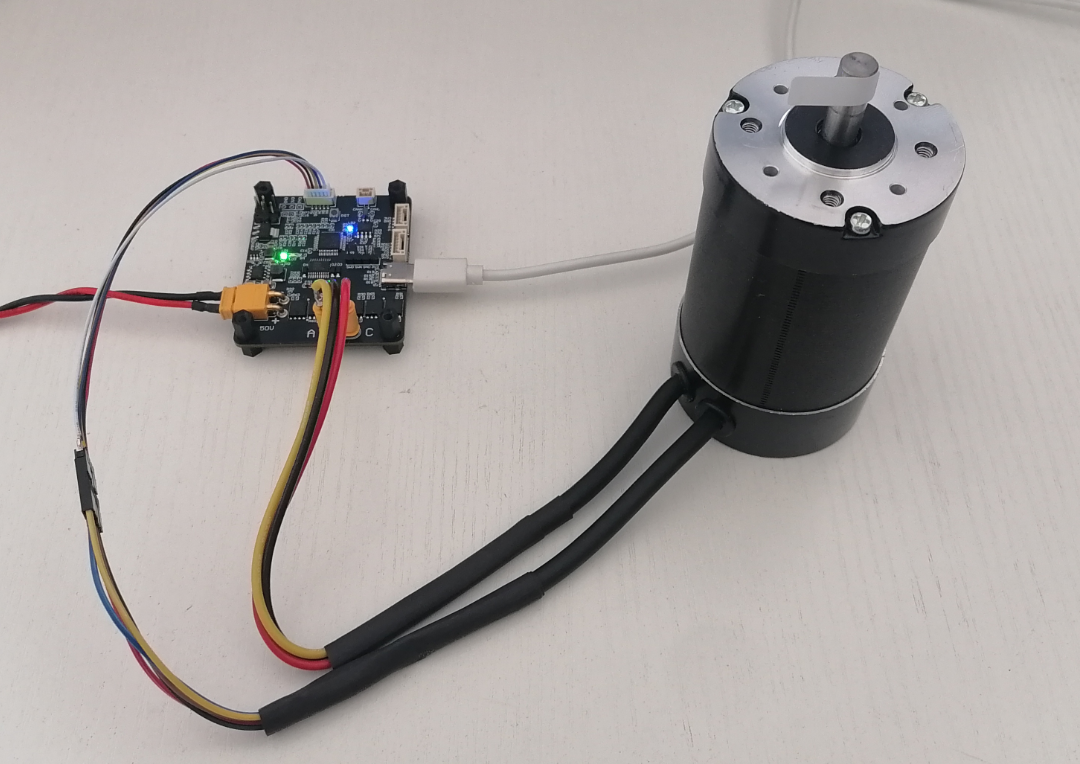

在这里插入图片描述

36V/90WD的57电机，

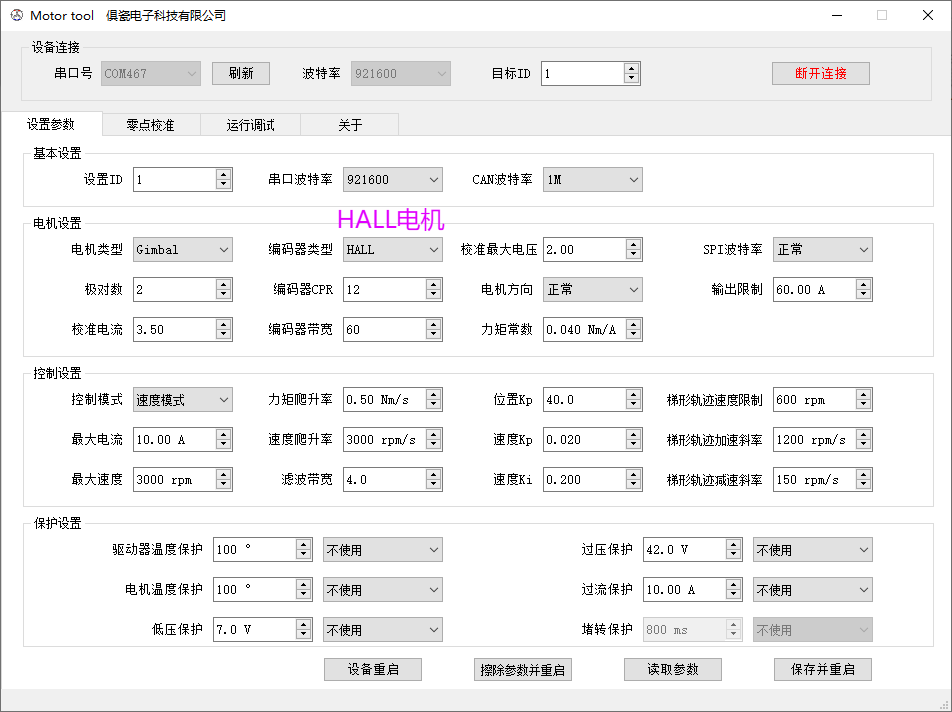

3.2、配置参数

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

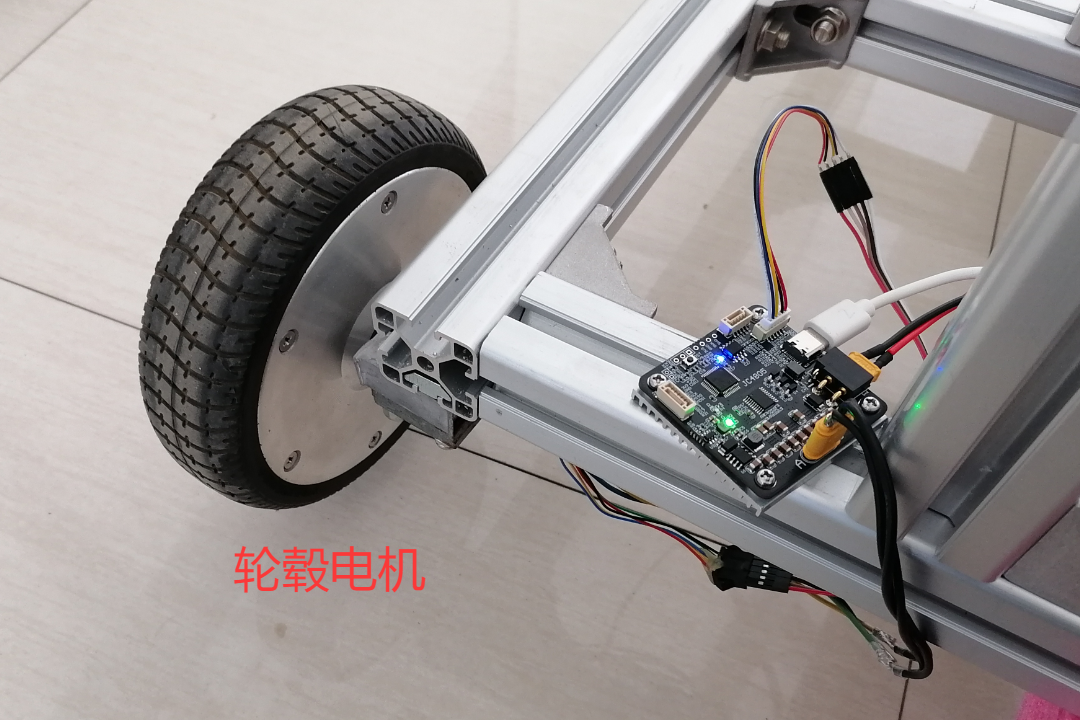

四、控制轮毂电机

在这里插入图片描述

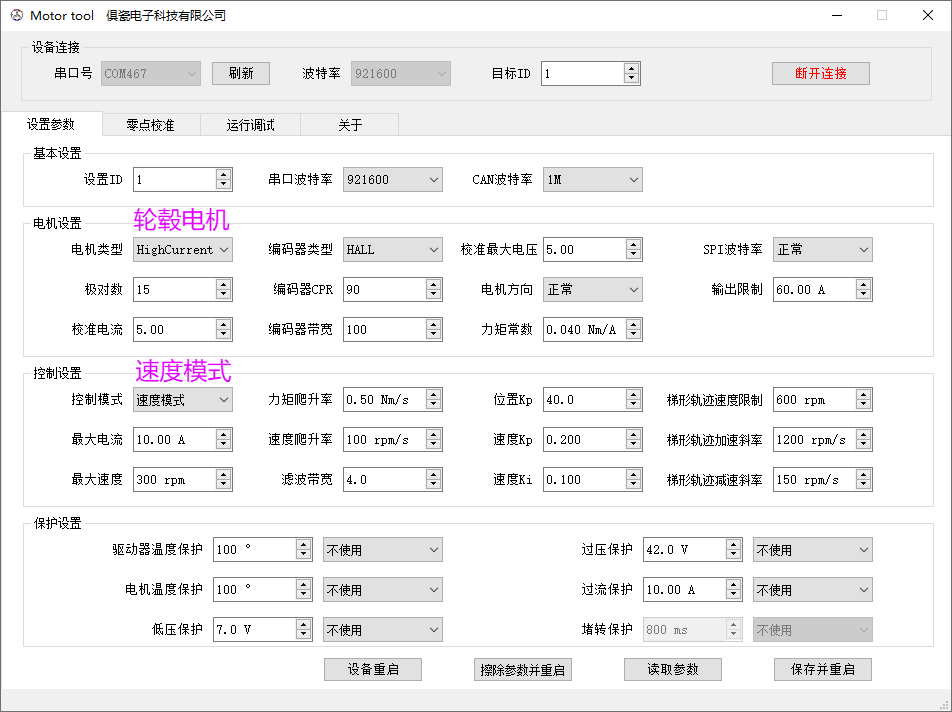

4.1、配置参数—速度模式

在这里插入图片描述

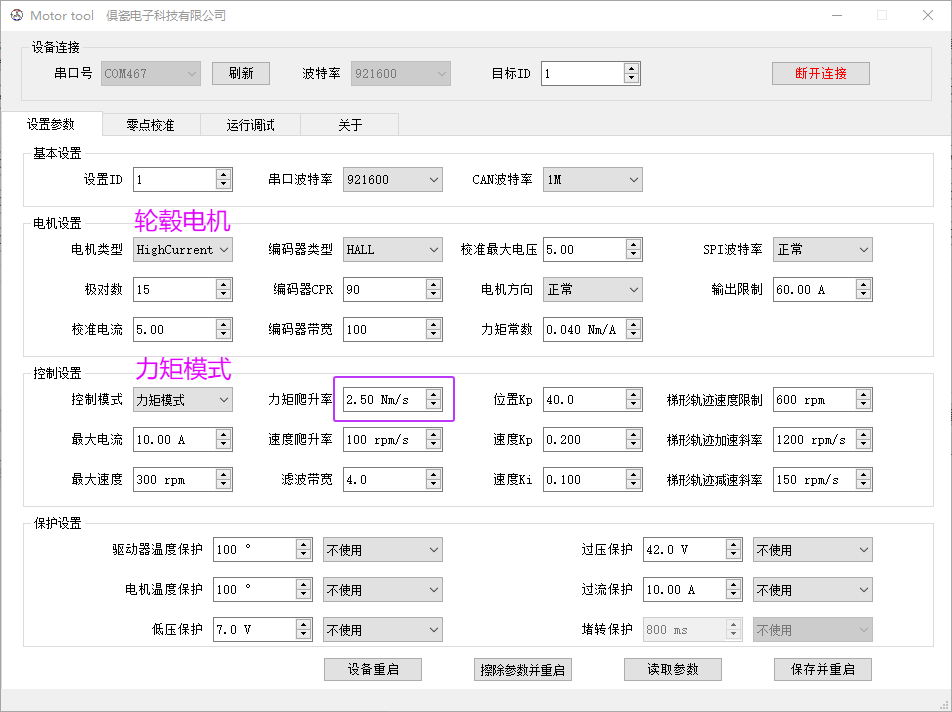

4.2、配置参数—力矩模式

在这里插入图片描述

 
 
 
 
（完）
 
 
 
