在电脑视觉中，我们经常需要侦测或判断两个物件相似程度？该物件是否出现在相片中？在那里地方？例如下图中的这个City Café…

电脑是否能判断上图的咖啡与我手上的这杯是相同品牌？亦或，能否知道这杯就是City Café？

对于我们人类来说，这应该是直觉又简单不过的事，但对于电脑可不是这样了，从物件中找出像素变化的规则与异同是它看待世界的方式。在下面的范例中，我们将透过机器学习方式，搭配Feature matching技术来授与电脑辨识及比对物体的能力。

Feature matching

要辨识某物体的条件就是先掌握其特征！由于我们要辨识的是某个物件而非整张相片，因此需要提取所谓称为「Local features」的特征，作法是先在影像中选取重要的特征点，接着以其为base取得周围的特征（即local features），这些来自不同相片的local features会透过稍后会说明的Feature matching功能来比对是否有相同的物件。

例如当我们孩提时第一次看到兔子，它那深具特色的长耳朵形象会立刻深植在我们脑海中，往后看到其它不同的兔子时，虽然是在不同的时空环境，但是那长耳朵的特征会立刻唤醒我们它可能是一只兔子的记忆。在这例子中，长耳朵对于我们来说就是辨识兔子的局部特征，那么电脑呢？它是如何透过特征点→局部特征→Feature matching的方式来看待这只兔子？

特征点的选取

要解释电脑如何看待特征之前，我们先看一下这些局部影像：


Ａ	Ｂ	Ｃ	Ｄ	Ｅ

您能分辨这些局部影像出自于下面这张图片的那一部份吗？

相关图片

A、Ｃ图 →很难判别，平淡的局部影像，没有明显的特性可供识别，图片中很多地方都与其类似。

B图 →容易一些，我们可从图片中物件的边缘找到线索，它应该位于兔子周围的区域，但兔子的边缘仍过于广泛，必须逐一比对后才能确定。

E图 →较容易，我们可以确定是在兔子下半身与杂草交界处的某区域。

F图 →最容易，马上就能明确的知道在眼睛的区域，因为它包含一个明确的区块。

有没有发现其实上述的这些特性可用edges、corners、blobs等组合来描述！B图有edges，E图有corners，F图则具有blobs，因此，我们只要从感兴趣的物件中设定具有这些特性的区域为关键点keypoints，再针对各关键点计算并提取该区域的features，就能用来比对及辨识物体。事实上，基本的影像辨识，如上所述的特征点→局部特征→Feature matching步骤，所执行的动作依序是：Keypoint detection、Feature extraction以及Feature matching。

Keypoint detection：
在图片中取得感兴趣的关键点（可能为edges、corners或blobs）。

Feature extraction：
针对各关键点提取该区域的features（我们称为local features）。

关键点筛选并进行Feature matching。

我们可将上述的步骤归纳如下：

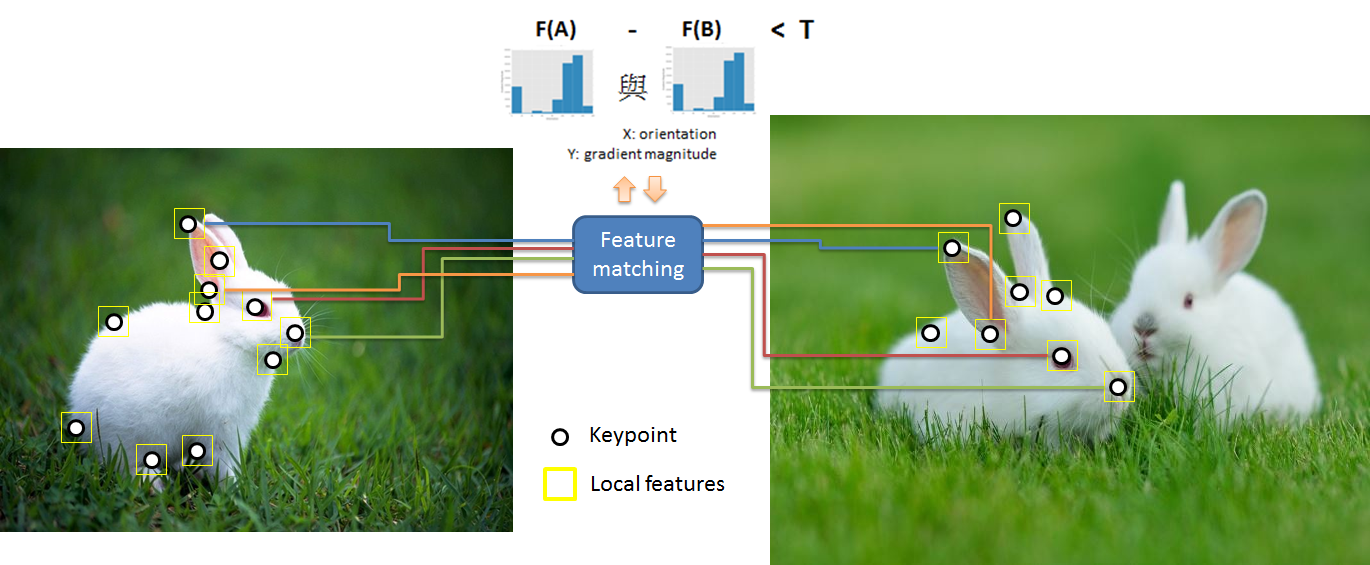

首先，在图片A与B分别找出Keypoints，再依据各个keypoints取出其local features（主要为梯度和角度所组成的Histogram），两张图片的local features进行feature matching，计算并match各个距离最小的keypoint 。

接下来分别针对A) Keypoint detection、B) Feature extraction以及C) Feature matching这三个步骤作说明，下方先介绍A) Keypoint detection，B）与C）步骤将会在下一篇文章中介绍。

Keypoint detection关键点侦测

Keypoint detection的演算法有很多，openCV便提供了十一种方法：

“FAST" – FastFeatureDetector

“STAR" – StarFeatureDetector

“SIFT" – SIFT (nonfree module)

“SURF" – SURF (nonfree module)

“ORB" – ORB

“BRISK" – BRISK

“MSER" – MSER

“GFTT" – GoodFeaturesToTrackDetector

“HARRIS" – GoodFeaturesToTrackDetector with Harris detector enabled

“Dense" – DenseFeatureDetector

“SimpleBlob" – SimpleBlobDetector

还有以下二种Grid和Pyramid的方式，可合并以上各方法来使用：

“Grid" – GridAdaptedFeatureDetector

“Pyramid" – PyramidAdaptedFeatureDetector

后方再append上述的各个feature detector name即可，

例如: “GridFAST", “PyramidSTAR" .

Keypoints关键点除了用来比对或辨识物件之外，也经常用于拼接(stitch)图像以制作全景图。以下说明并实作各种关键点侦测。

原理：以FAST为例

不同的keypoint detector有其不同的演算方式，下面以FAST为例：

FAST方法认为，一个以c为中心、半径为r的圆形，若它位于一个所谓的corner上，那么该圆的圆周上必有连续n个点，其强度值大于或小于中心点c加上一个指定的threshold门槛的强度值。如果是的话，该中心点c便被认为是keypoint。

各种Keypoint detector技术

FAST

原理简单
执行速度相当快
主要用于侦测corners，亦可侦测blob。
适用于要求速度的real-time analysis
适用于速度慢或较低阶的执行环境。
使用度极高，尤其在需要即时的realtime环境。

程式范例

detector = cv2.FeatureDetector_create(“FAST")

kps = detector.detect(gray)

print(“# of keypoints: {}".format(len(kps)))

$C:\Users\CHE7C6~1.TSE\AppData\Local\Temp\x10sctmp10.png$

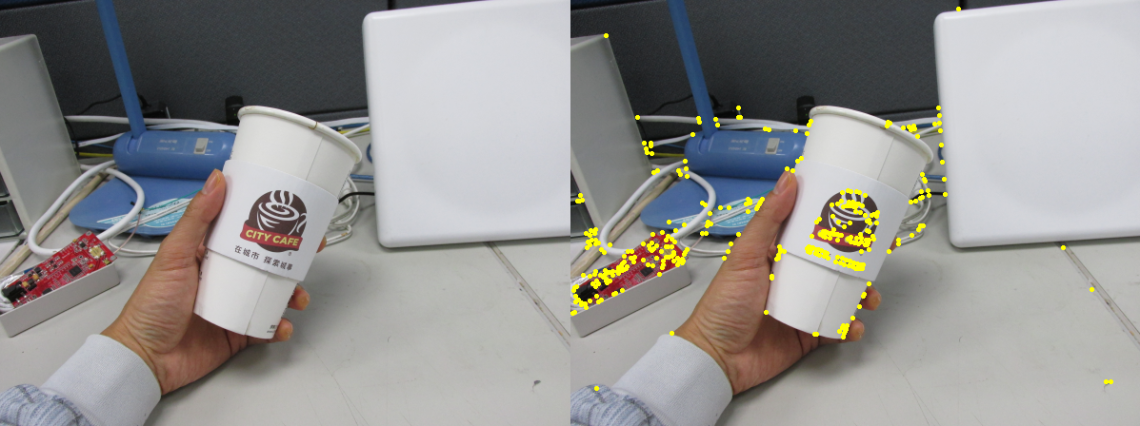

抓取到1,458个特征点

Harris

速度相当快，但仍较FAST慢，不过侦测corner比起FAST准确一些。
广泛应用于侦测edges及corners

程式范例

detector = cv2.FeatureDetector_create(“HARRIS")

kps = detector.detect(gray)

print(“# of keypoints: {}".format(len(kps)))

$C:\Users\CHE7C6~1.TSE\AppData\Local\Temp\x10sctmp11.png$

抓取到350个特征点

GFTT

GFTT为Harris keypoint detector的再修正。
针对edges/corner detect的准确率与速度有所提升，但实际上使用感觉差异不大。

程式范例

detector = cv2.FeatureDetector_create(“GFTT")

kps = detector.detect(gray)

print(“# of keypoints: {}".format(len(kps)))

$C:\Users\CHE7C6~1.TSE\AppData\Local\Temp\x10sctmp12.png$

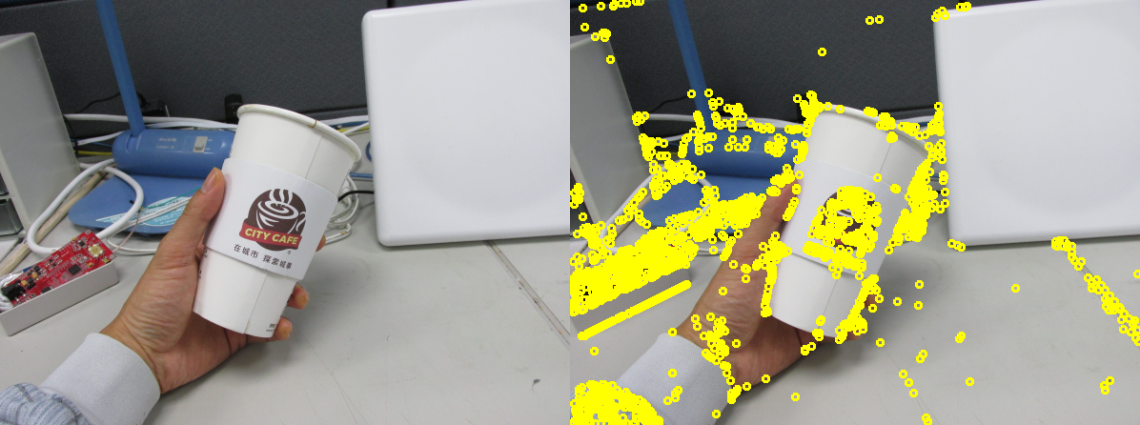

抓取到922个特征点

DoG (SIFT)

原理较为复杂。
主要针对blob 侦测，不过亦可侦测corners。
可适应物件的scale(大小变化)及angle（旋转角度）等情况。
在DoG模型中，使用了不同尺寸影像并套用高斯模糊，比较不同模糊比例之间的变化，来决定是否为keypoint。
由于计算量大，DoG的执行速度较慢，不适用于realtime的环境。
SIFT已广泛的应用于电脑视觉领域，并成为评定新keypoint detecter的效率指标。

程式范例

detector = cv2.FeatureDetector_create(“SIFT")

kps = detector.detect(gray)

print(“# of keypoints: {}".format(len(kps)))

$C:\Users\CHE7C6~1.TSE\AppData\Local\Temp\x10sctmp13.png$

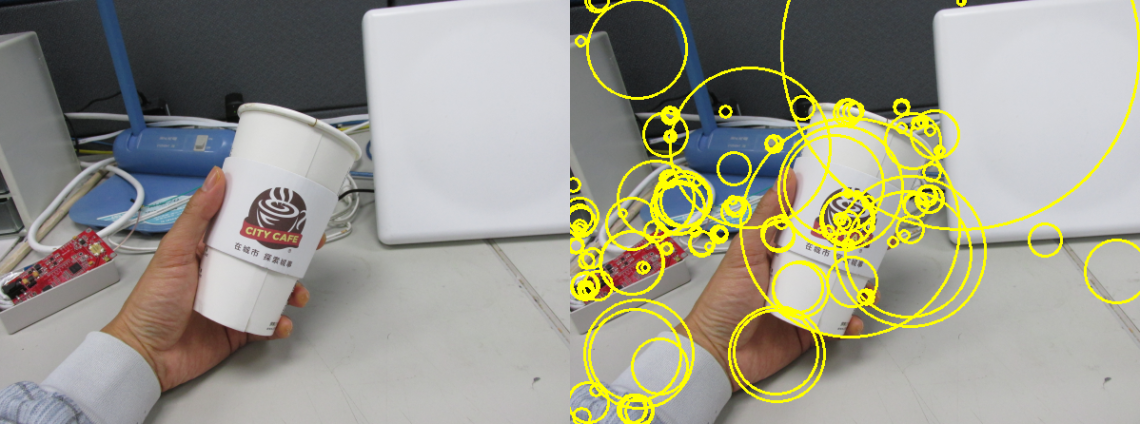

抓取到553个特征点

Fast Hessian (SURF)

基于DoG（SIFT）模型而发展，改善其速度慢的缺点。
可使用于realtime的环境，但速度仍比不上FAST等keypoint detector。
与DoG相同，用于侦测corners以及明显材质纹路的textures。

程式范例

detector = cv2.FeatureDetector_create(“SURF")

kps = detector.detect(gray)

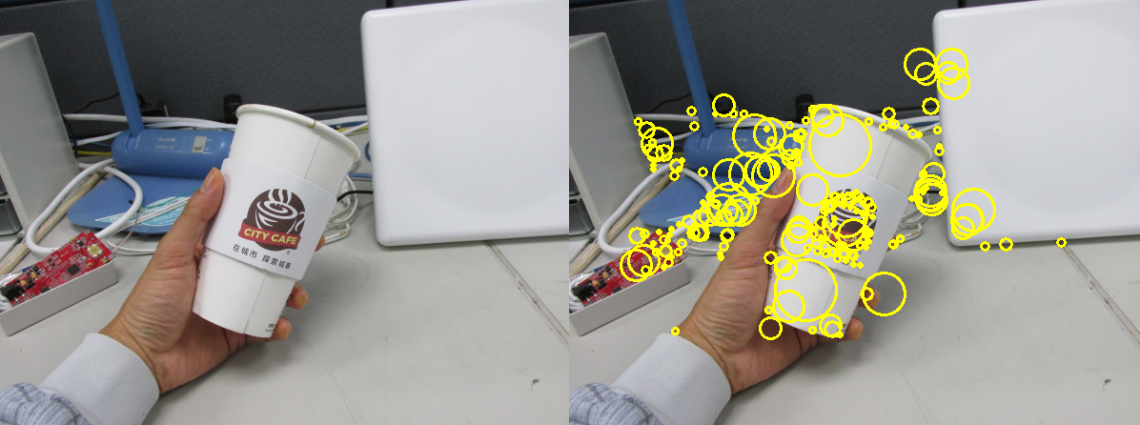

print(“# of keypoints: {}".format(len(kps)))

$C:\Users\CHE7C6~1.TSE\AppData\Local\Temp\x10sctmp14.png$

抓取到927个特征点

STAR

使用于侦测blog area。
与DoG相同，亦使用高斯模糊计算，但由于其演算方式相当复杂，目前并不常被使用。
侦测速度相当快，可应用于realtime分析，但效果并不如FAST。

程式范例

detector = cv2.FeatureDetector_create(“STAR")

kps = detector.detect(gray)

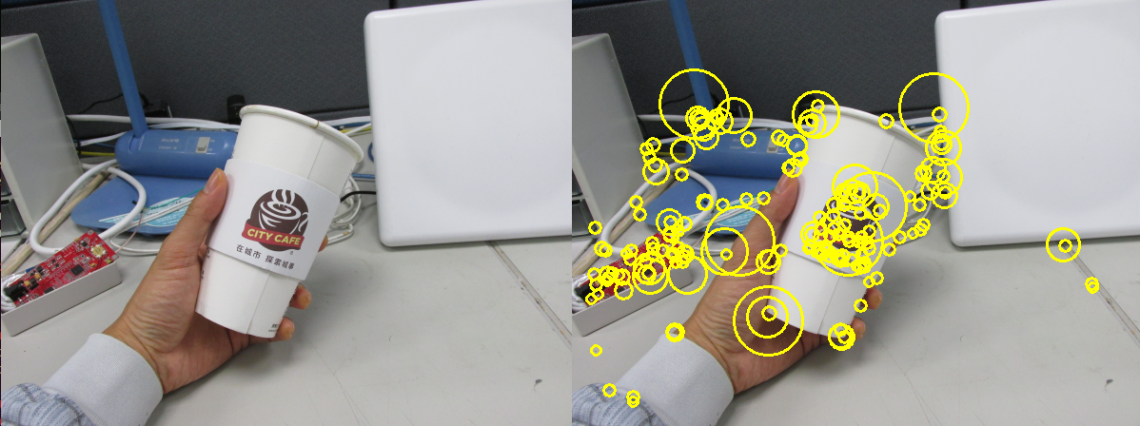

print(“# of keypoints: {}".format(len(kps)))

$C:\Users\CHE7C6~1.TSE\AppData\Local\Temp\x10sctmp15.png$

抓取到171个特征点

MSER

1. 使用于侦测blog area

2. 判断的依据（需满足此三点），则认定为blog area：

a. 相连的像素

b. 相似的像素强度

c. 与背景成对比

3. 对于小区域且对比明显的area侦测效果良好。

4. 不适用分析模糊的影像。

5. 不适合使用于要求速度的realtime环境。

6. 输入的影像符合其要求的三种条件，则侦测速度可加快。

程式范例

detector = cv2.FeatureDetector_create(“MSER")

kps = detector.detect(gray)

print(“# of keypoints: {}".format(len(kps)))

$C:\Users\CHE7C6~1.TSE\AppData\Local\Temp\x10sctmp16.png$

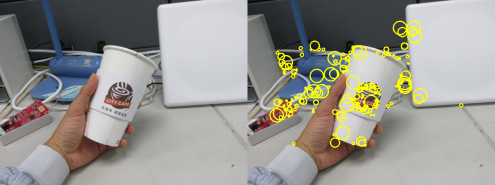

抓取到147个特征点

Dense

Dense是最简单的keypoint detector。
它的原理是先设定一个K值，然后均匀的在整张图面上以每隔K pixels的距离布置一个keypoint，因此严格来说，Dense并没有detect的动作。
在某些情况下（如风景类图片），Dense的效果其实不会比FAST 、Harris 、 DoG等其它detector差。
Dense算法虽然简单，但也是其缺点，因为过于简单而产生过多的keypoints，甚至于超过图片中实际的数量，过多的keypoints需要更多的记忆体、储存及运算量。
单纯的Dense无法适用于不同尺寸的图像，因此需在Keypoints上加入不同半径大小的侦测点(Multiple radii)才能应用不同的尺寸大小(scale invariant)。
资源耗用大，因此Dense不适用于realtime及运行于小型装置。
适合用于机器学习的影像分类及基于内容的影像搜索。

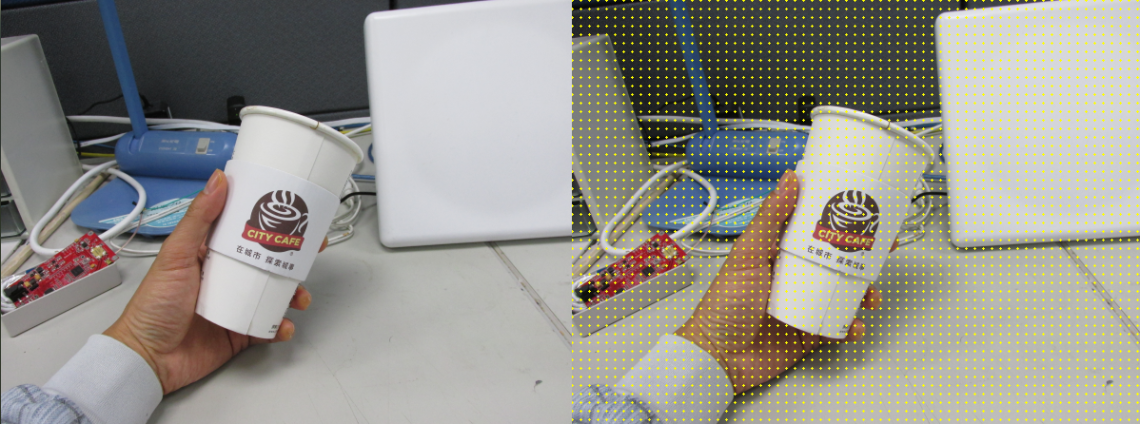

Dense分为单一radii及多重radii两种方法，其中后者可适应尺寸变化的情况。

单一radii：

下方范例K值为9，使用单一radii（固定半径的侦测点），此方式无法应付尺寸大小变化的情况。

程式范例

detector = cv2.FeatureDetector_create(“Dense")

detector.setInt(“initXyStep", 9)

kps = detector.detect(gray)

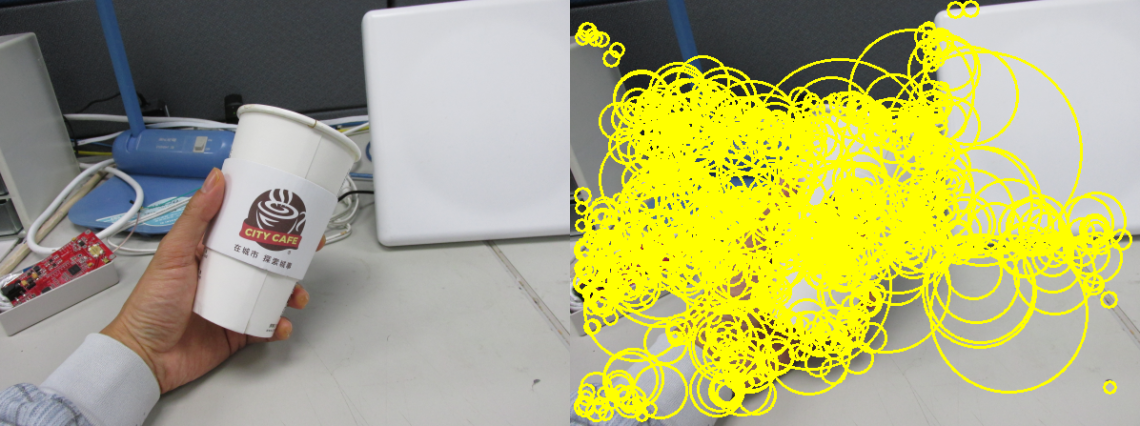

$C:\Users\CHE7C6~1.TSE\AppData\Local\Temp\x10sctmp17.png$

抓取到3,350个特征点

多重Radii：

使用不同半径的keypoint（multi radii），以适应图像尺寸变化的情况。

下方范例K值为36，每个keypoint取三种半径3, 9, 15 pixels

程式范例

detector = cv2.FeatureDetector_create(“Dense")

detector.setInt(“initXyStep", 36)

rawKps = detector.detect(gray)

kps = []

for rawKp in rawKps:

for r in (3, 9, 15):

kp = cv2.KeyPoint(x= rawKp.pt [0], y= rawKp.pt [1], _size=r * 2)

kps.append(kp)

$C:\Users\CHE7C6~1.TSE\AppData\Local\Temp\x10sctmp18.png$

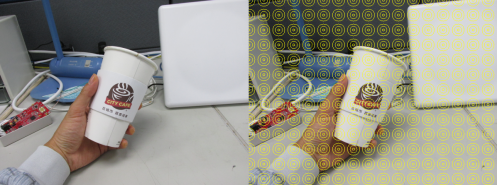

抓取到663个特征点

BRISK

FAST keypoint detectorh的强化，主要是针对尺寸缩放的部份（scale space invariance）。
会先以pyramid方式产生尺寸大小不同的影像，再针对每一层进行FAST运算及取值。
速度快，适用于realtime的环境。
适用于侦测Corners。

程式范例

detector = cv2.FeatureDetector_create(“BRISK")

kps = detector.detect(gray)

print(“# of keypoints: {}".format(len(kps)))

$C:\Users\CHE7C6~1.TSE\AppData\Local\Temp\x10sctmp19.png$

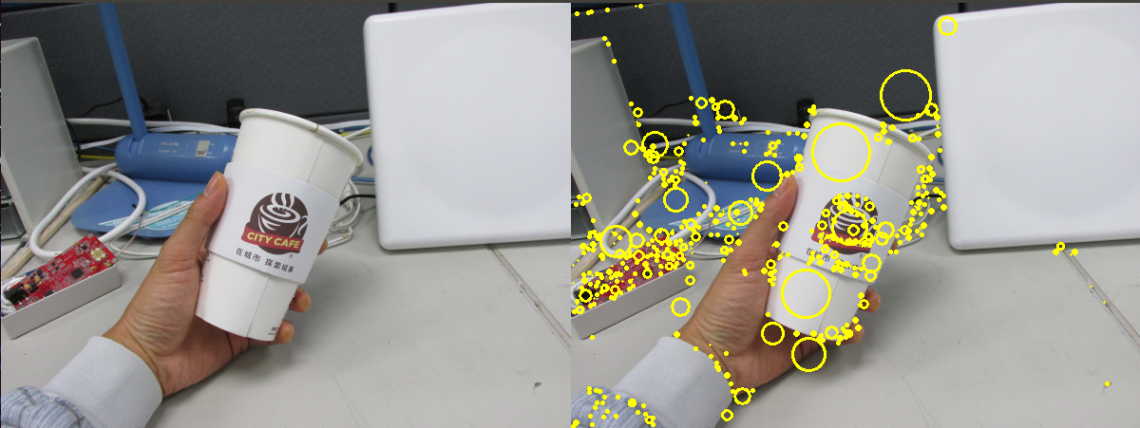

抓取到176个特征点

ORB

与BRISK相同，ORB亦是针对FAST的强化，但除了scale space invariance，亦加入了旋转不变性(rotation invariance).。
ORB原理有三大步骤：

Pyramid图像尺寸并进行各尺寸的FAST计算。
使用Harris keypoint detector的方法计算每个keypoint分数（是否近似corner？），并进行排序，最多仅取500个keypoints，其余则丢弃。
于此第三步中加入旋转不变性，使用「intensity centroid」计算每个keypoint的rotation。
