浅谈LVDS屏幕接口的设计

        首先科普一下什么是LVDS，LVDS的全称是Low-Voltage Differential Signaling ，即低电压差

分信号。LVDS可以实现点对点或一点对多点的连接，具有低功耗、低误码率、低串扰和低辐射等

特点。

LVDS的特点和分类

        它是为克服以TTL电平方式传输的高码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种

数字视频信号传输方式。LVDS是利用低电压差(典型值为350 mV)进行编码信息的。

       LVDS信号的分为单路6位LVDS,双路6位LVDS，单路8位LVDS和双路8位LVDS,特点对比如下表：

        我们常用的是HDMI高清接口，那么LVDS与HDMI又有那些区别呢。它们都是高清输出接口，

LVDS由于采用低压和低电流驱动方式，因此，实现了低噪声和低功耗。HDMI的TMDS是3.3V，而

DDC电路的电平则是5V。传统的TTL驱动电平带来的噪声和功耗相对较大，要是对产品的EMI和

EMC要求比较严格，则应该优选LVDS接口。

LVDS的应用

        我们来看一个LVDS应用的例子：

         整个应用分为LVDS输出驱动板和LVDS接收液晶面板，一般主控芯片内部没有集成的LVDS发

射模块，只提供6或8 bit RGB接口,传输的是TTL电平，这时候需要加一块TTL转LVDS的转换芯

片，然后将LVDS信号传输给液晶面板。液晶面板的LVDS接收器再对信号做转换处理并显示。

    另外需要给液晶面板提供液晶的背光，背光电路一般放在驱动板，主控通过PWM信号对面板背

光进行调节。若液晶面板带触摸功能，还需要设计触摸控制电路，触摸控制器与主控通过I2C通

信，再去驱动液晶面板。

    那么对于产品设计，LVDS接口有单6，双6，单8，双8之分，我们怎么选LVDS接口呢？经过咨

询相关屏幕厂家，得到以下回复。

        也就是说，选接口是由屏幕分辨率决定的，你选的屏幕分辨率高了，就得用高位数的，毕竟

高分辨率要求基色信号的位数越多，才能在屏幕上显示更多色彩。

         上面是不集成LVDS的主控的应用方案，如全志的H6,显示接口只有6bit 的RGB接口和HDMI

接口，无LVDS接口。但像性能更强大一点的全志T3和瑞芯微RK32x8平台等，就内部集成专门的

LVDS接口，不用再桥接一片转换IC。

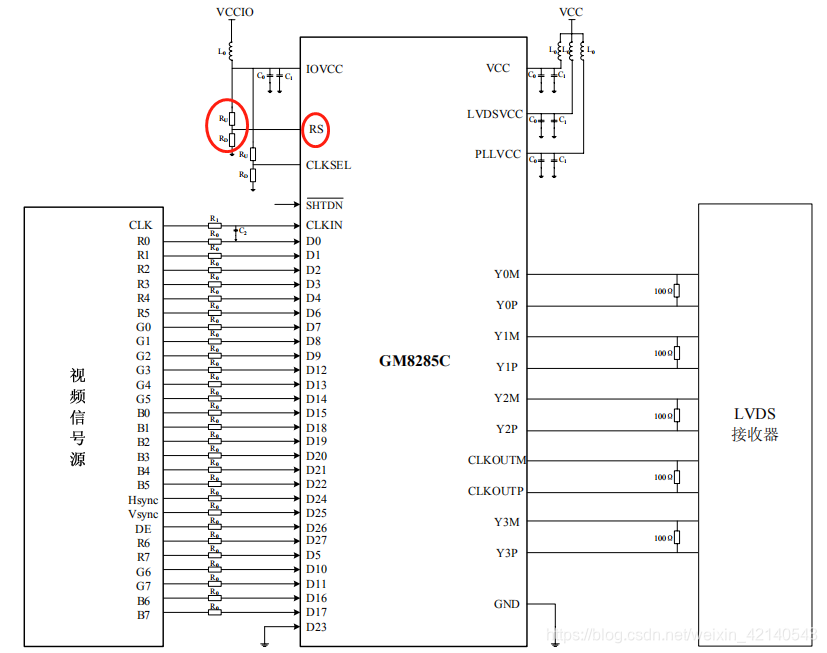

        在实际应用中，通常我们可以调节LVDS转换芯片的RS管脚配置去控制信号的摆幅，低摆幅

LVDS输出可以进一步降低系统的EMI，并减小芯片功耗。

关于LVDS   Layout

    下面介绍一下关于LVDS的PCB 板布线时需要注意的点：

1） 由于差分线较多并为了方便做阻抗匹配，PCB 至少采用四层板设计；

2） 电源滤波电容尽可能的靠近芯片电源 pin；

3） 每组电源都需要通过磁珠进行隔离，且都要增加电源滤波电容；

4） PCB 板尽可能铺设大面积的 GND ；

5） LVDS 输出差分信号走线设计成 100Ω差分匹配，走线尽可能保持等长；

6） LVDS 输出差分信号正负通道间隔 S1 尽可能的小；

7） LVDS 各输出差分信号通道间的间隔至少要大于 2 倍 S1；

8） 100Ω终端电阻要尽可能的靠近 LVDS 接收器输入端口；

9） LVDS 输出差分信号通路尽可能的少用通孔，且走线避免设计成 90°弯角；
