AD24装配图→位号图生成

AD通过“Smart PDF...”生成的位号图，不能满足自己的需求（领导不满意）。通过装配图（Assembly Drawings）同样可以生成位号图。

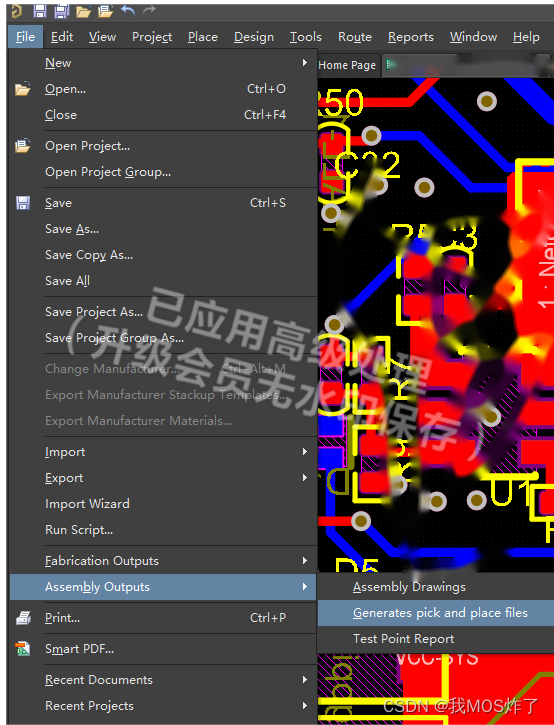

1.打开.Pcbdoc文件，File>>Assembly Outputs>>Assembly Drawings

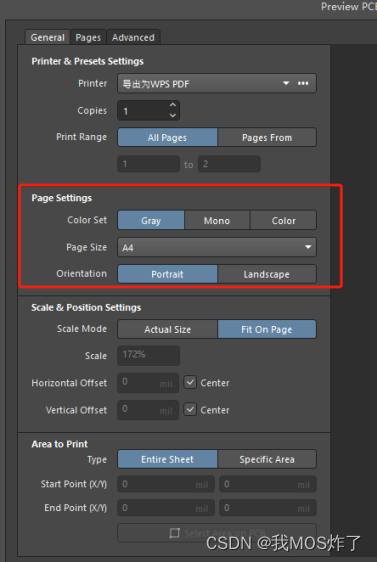

2.“General”页和“Smart PDF...”差不多，可以设置一些参数：

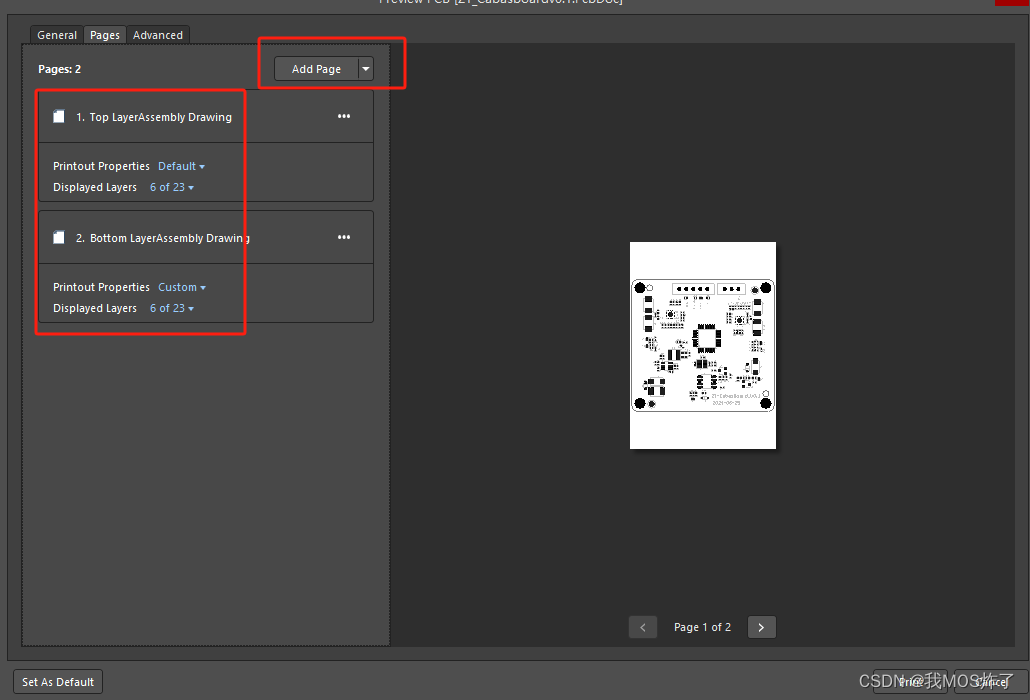

3.“Page”页，首先可以添加需要输出的层，每层在不同的页面，分别进行参数设置，也可以显示在同一页面。

/*

！！！每次修改一个内容，都会有刷新“Refresh”的提示，可以点一下更新，右边的预览框都会更新修改的内容：

*/

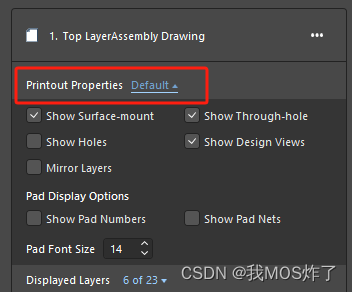

4.Pinout Properties 中设置显示的内容

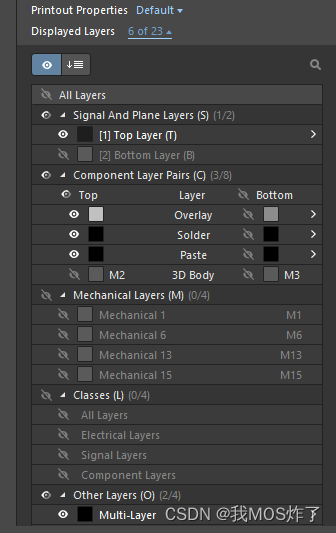

5.Displyed Layers可以设置显示的层、颜色

建议在TOP页面只显示Top层内容，关掉Bottom；同理在Bottom页面关闭Top层。

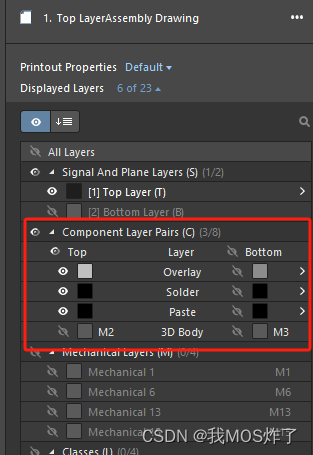

Top：

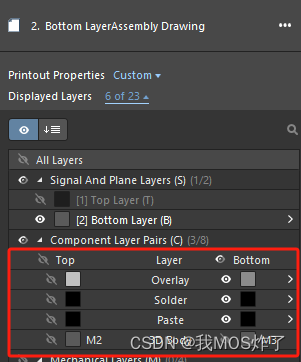

Bottom：

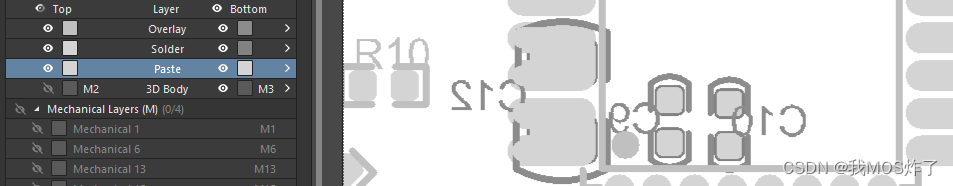

一个页面显示Top层和Bottom层，打印出来器件可能会显示重叠：

设置好之后直接“Print”打印出来就行。
