AD中导入TI元器件封装库文件

今天突然发现了一个好玩的东西：将从TI官网下载的库文件导入Altium Designer中

软件版本：Altium Designer（24.4.1）（版本不影响）

以TI的三相电机驱动器DRV8313为例

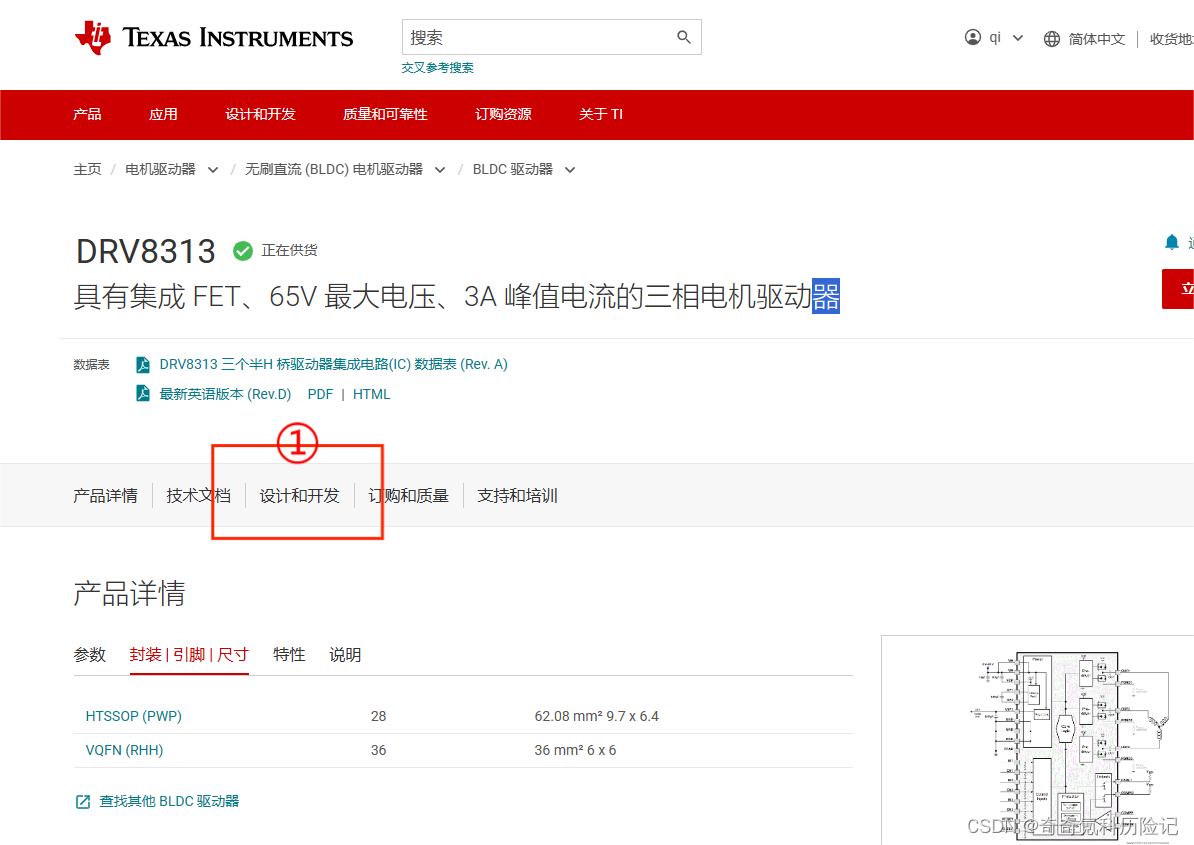

1.在芯片的产品信息界面点“设计与开发”

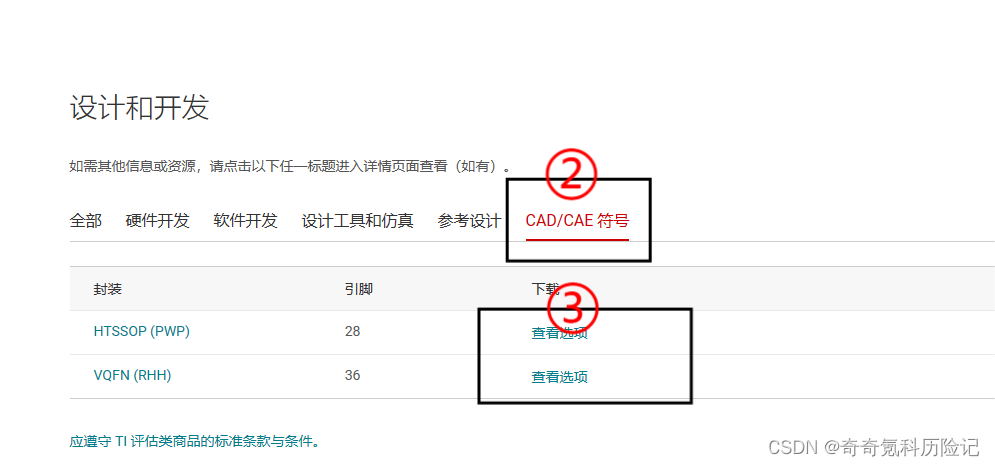

2.点“CAD/CAE符号”，选择需要的封装，点“查看选项”

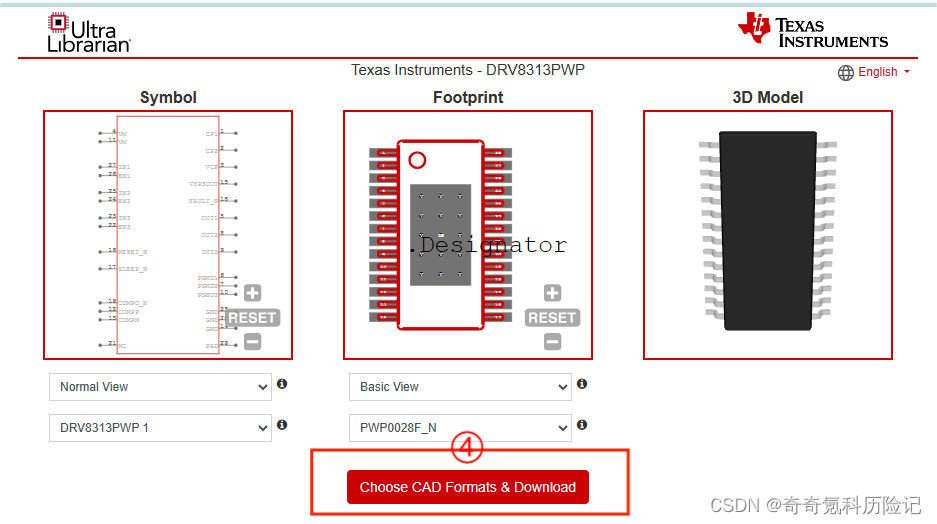

3.点击“Choose CAD Formats & Download”

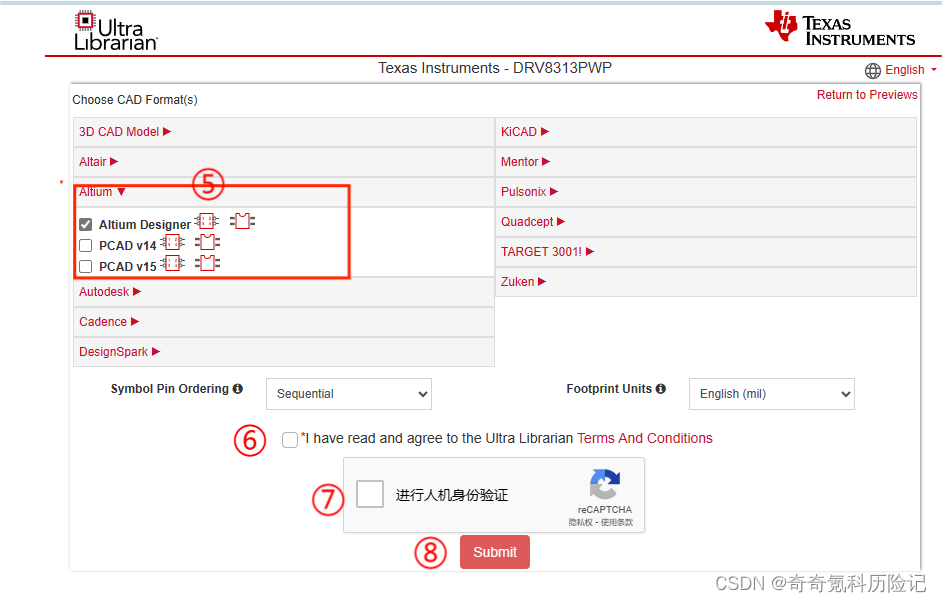

4.选择Altium Designer，人机验证提交后即可下载。也可选择Cadence等其他版本。

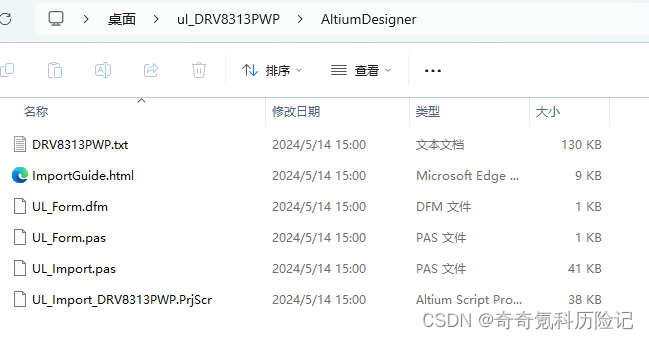

5.将下载后的文件解压缩

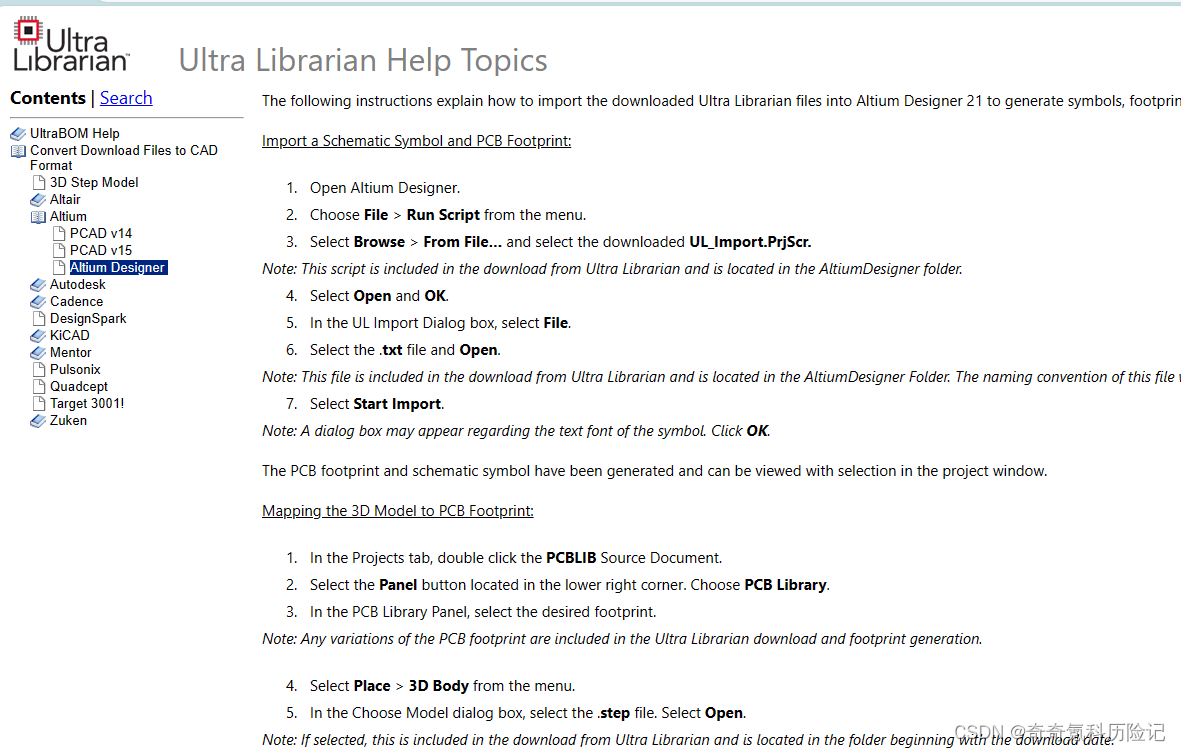

“ImportGuides.html”中介绍了下载的库文件的导入步骤

“AltiumDesigner”中包含了我们今天需要用到的文件

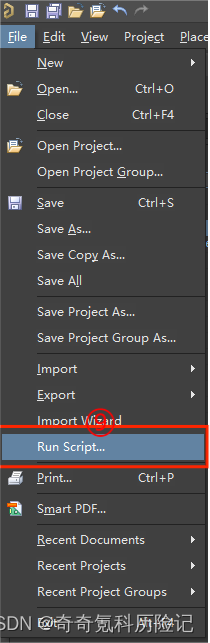

6.打开AD软件，“File”中点击“Run Script...”

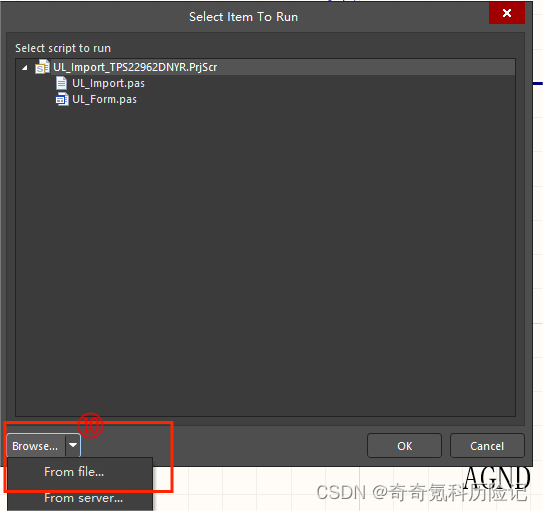

7.“Select Item To Run”界面左下角“Browse...”中选择“From file...”

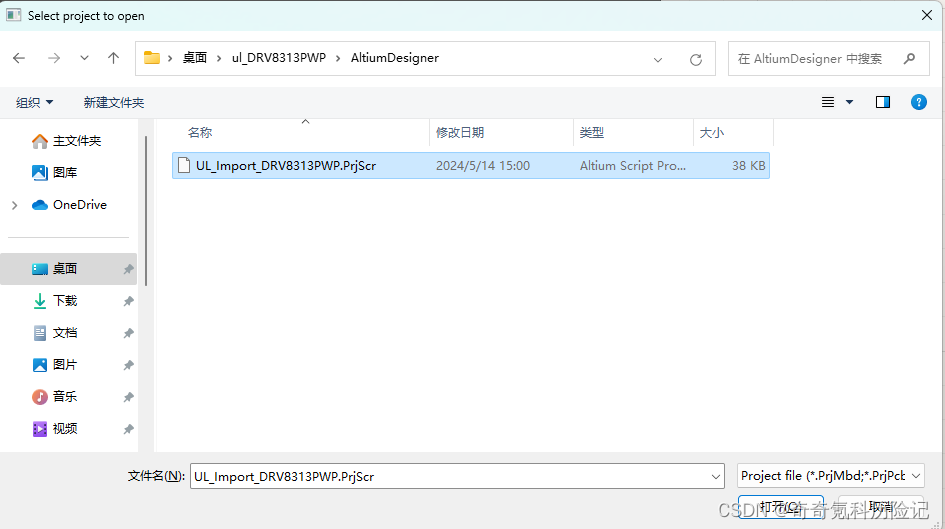

8.选择我们下载的.PrjScr工程文件打开

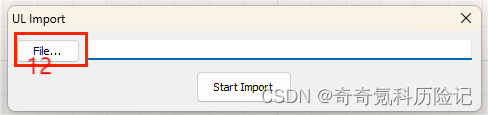

9.“UL Import”中点“File...”

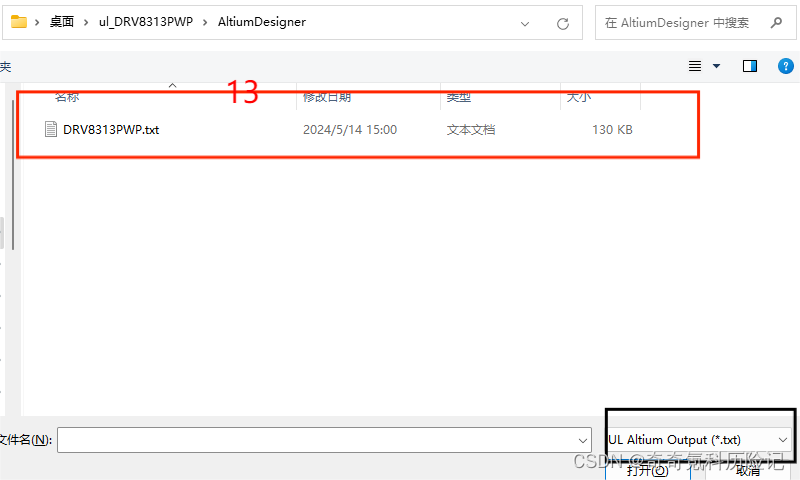

10.选择“.txt”文件打开

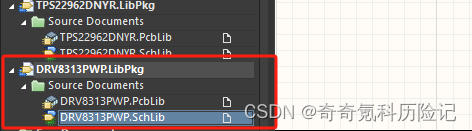

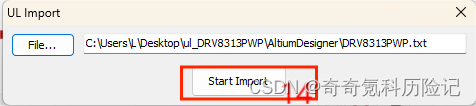

11.点“Start Import”,然后点“OK”，完成。

搞了两个，PCB文件里都没内容，算了，凑活用吧！

不太会写东西，写的有点冗长，但好虽然文章长，但是内容简单。

刚编辑完的东西让我一下×掉了，还好CSDN中有个继续编辑，替我保存了，点赞了！
