USB转RS232串口线-交叉线or直连线

USB转RS232串口线

直连线

一般使用的USB转RS232串口线都是直连线：

1. TX对TX；
2. RX对RX；
3. GND对GND；

交叉线

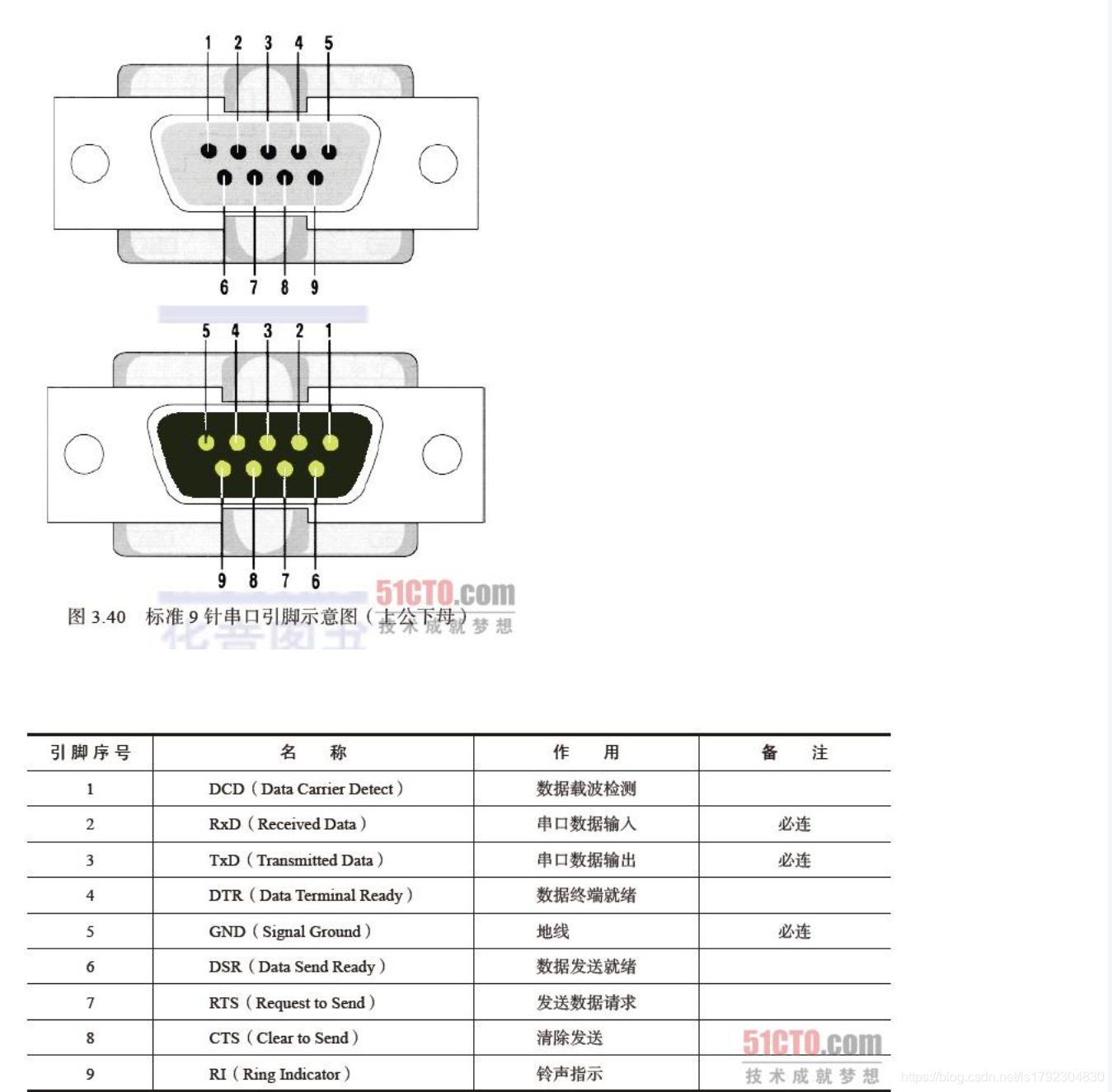

一般使用的USB转RS232串口线都是直连线，但是有些设备不支持直连，需要使用交叉线，手边有电烙铁的朋友可以根据下图自己焊接一个交叉线：

1. TX对RX；
2. RX对TX；
3. GND对GND；
   也就是2、3互换下位置，5对5不变，其他阵脚接线悬空，这样交叉线就做好了。
   自己身边找不到公母头对接转换时可以在某宝上搜索购买，或者直接买一根网络商店直接出售的交叉线也是很方便，当然，自己制作的会更有成就感。

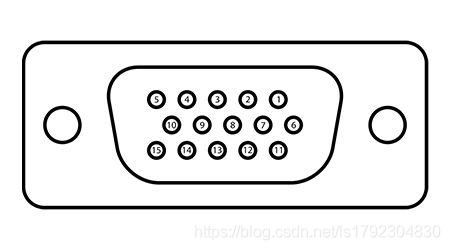

Tips:这个串口阵脚是9pin，它与VGA视频线外貌很相似，不要弄混淆，VGA阵脚图如下：
