solidworks工程图出图规范

于 2024-07-20 14:20:17 发布
阅读量459 收藏
点赞数 1
文章标签： 学习方法
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/lsyxcom/article/details/140553880
版权

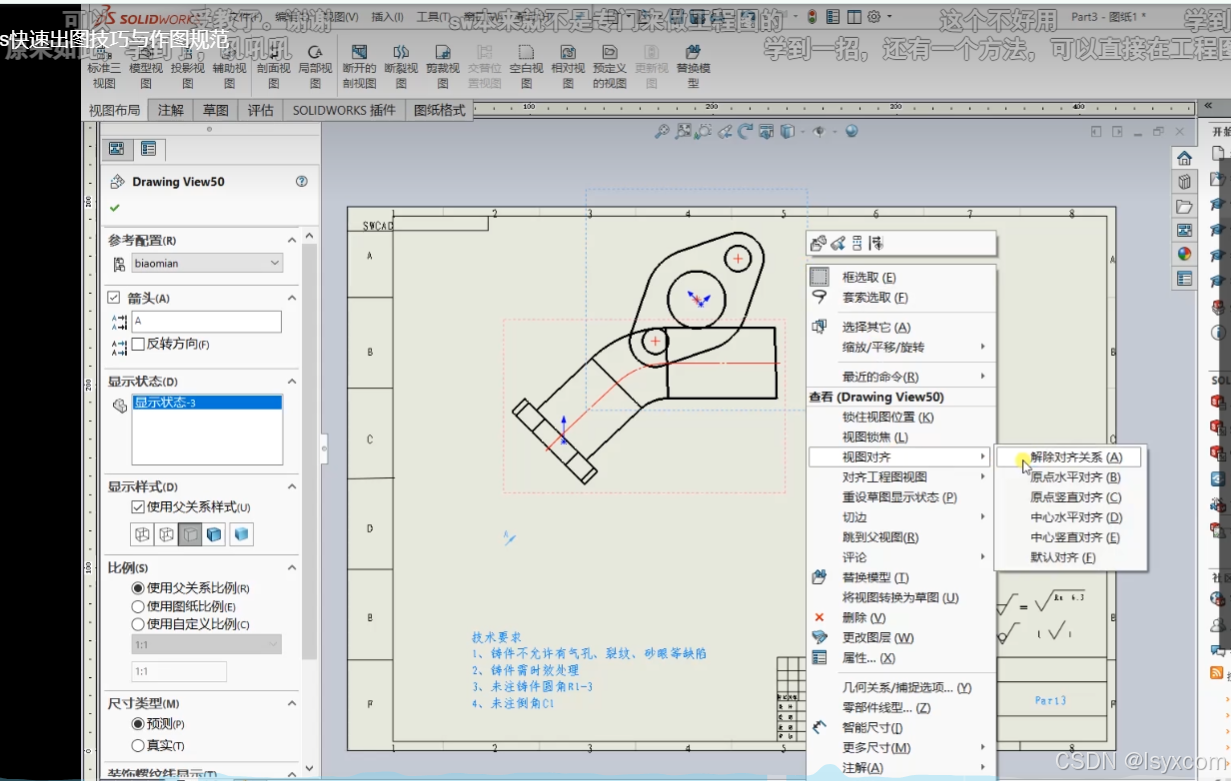

模型要取消对齐可以右键视图取消对齐

可以对视图进行旋转

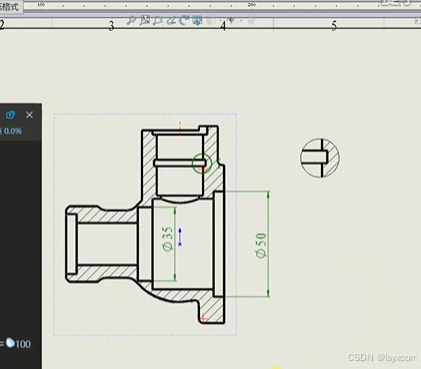

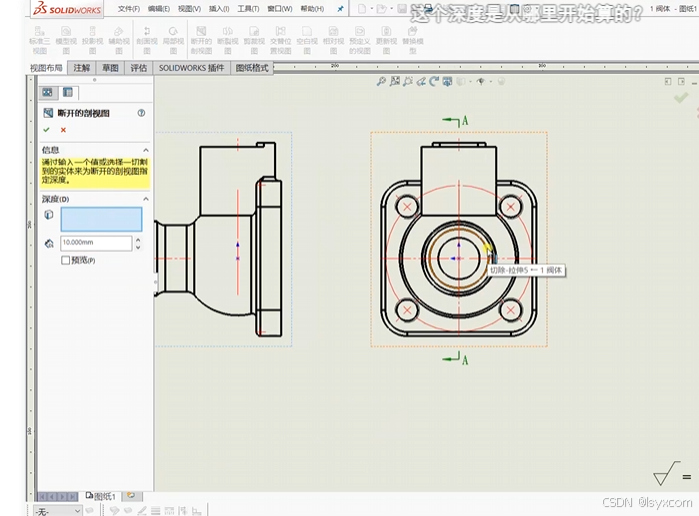

断开的剖面视图可以选择剖切深度

选择圆选择剖切到的位置

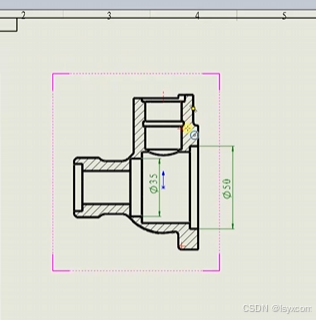

小的地方采用局部放大视图

cltrl+tab可以切换视图

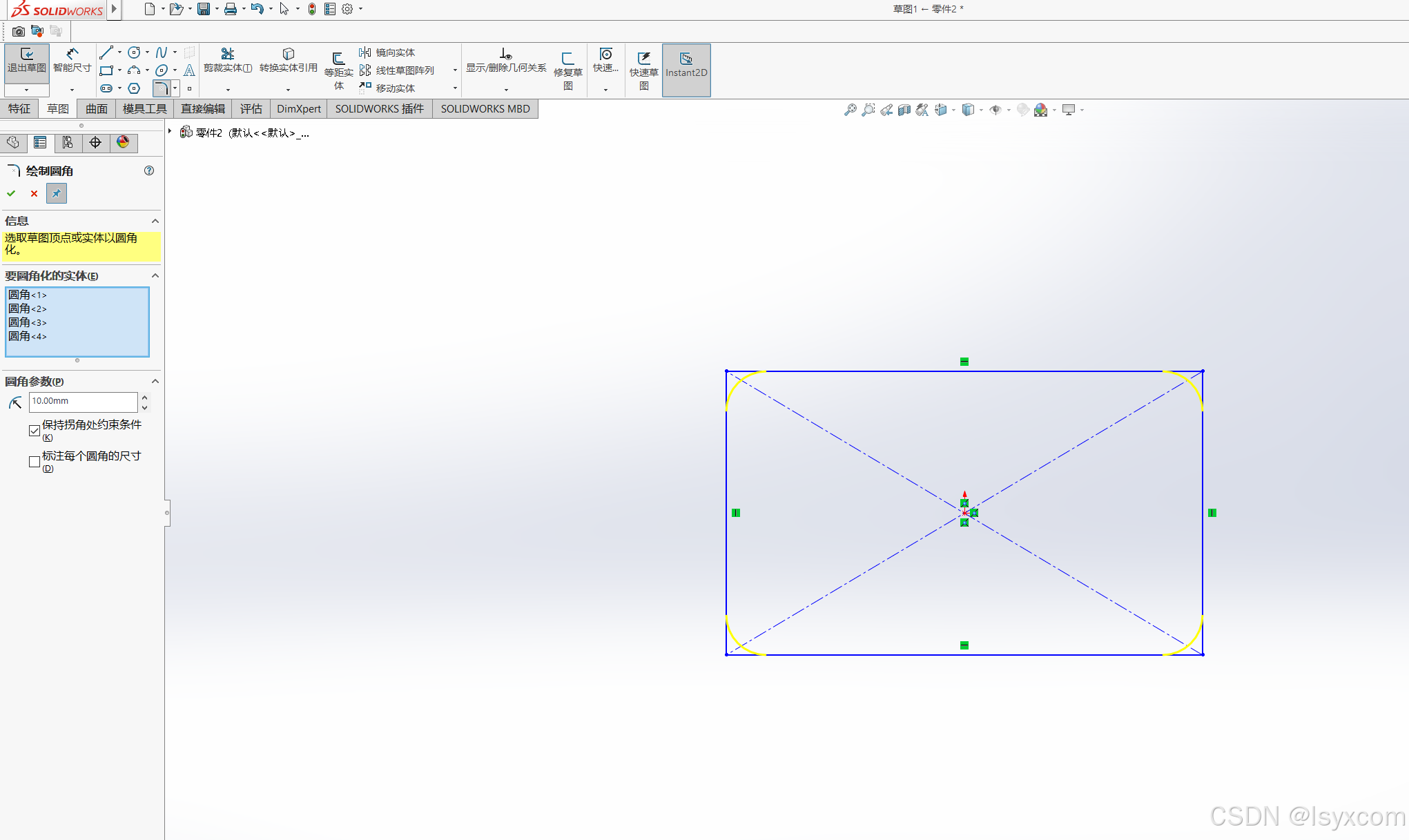

矩形绘制圆角可以先点圆角然后对矩形全选回车即可

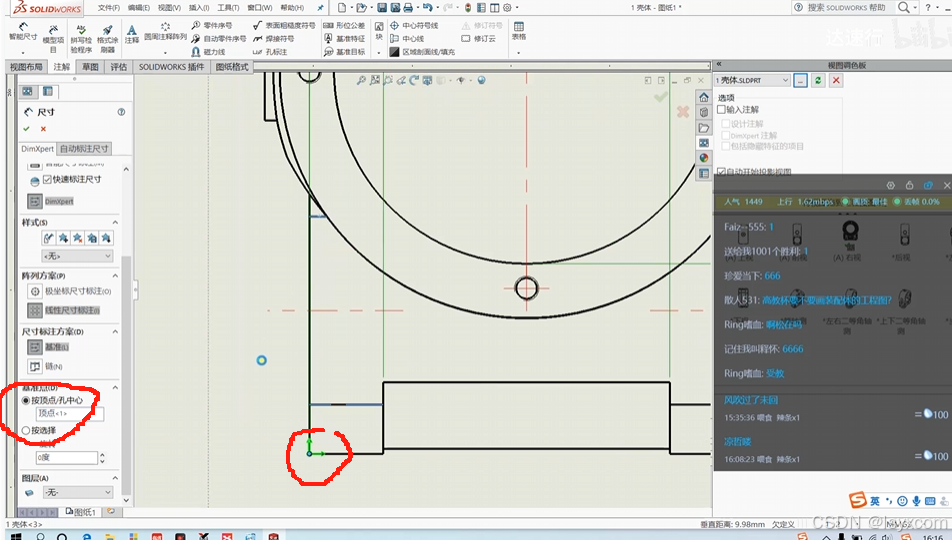

选点切换基准
