调试VectorCAN时常见问题及解决方法

1. 简介
2. 常见问题及解决方法
1. 连接问题
2. 发送和接收数据问题
3. 系统配置问题
3. 应用示例
4. 结论

1. 简介

1. 什么是CAN总线？
   CAN总线是一种串行通讯协议，广泛应用于车载网络和工业自动化等领域。它采用了差分信号传输、优先级识别和错误检测等技术，具有实时性强、噪声抑制能力强、传输距离远等优点。

2. CAN总线的特点和优势 CAN总线具有以下特点和优势：

   • 实时性强：CAN总线采用的差分传输技术和优先级管理机制，使得数据传输具有极高的实时性和可靠性。
   • 灵活性强：CAN总线具有良好的可扩展性和可配置性，可以适应不同的系统配置和应用需求。
   • 成本低廉：CAN总线采用的硬件和软件成本都比较低，而且易于维修和替换。

3. VectorCAN是什么？其特点和优势

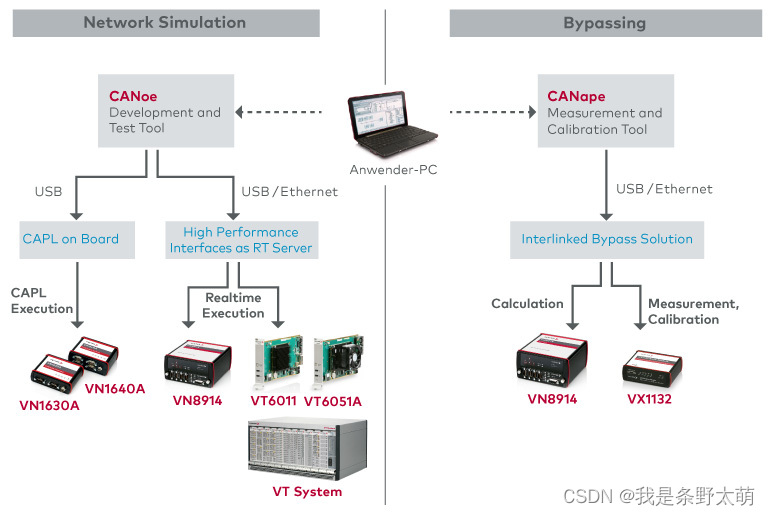

   VectorCAN是一种基于CAN总线协议的测试开发工具，适用于各种CAN网络应用，例如汽车、航空、工业控制等领域。VectorCAN具有以下特点和优势：

   - 灵活多样的连接方式：VectorCAN支持PCI、USB、以太网等多种连接方式，通用性强。
   - 高性能数据采集和处理能力：VectorCAN具有高速、大容量的数据采集和处理能力，能够满足各种应用需求。
   - 全面的软件支持：VectorCAN配备了丰富的软件工具和开发套件，提供了方便、快捷的开发环境和调试支持。


2. 常见问题及解决方法

1. 连接问题

• VectorCAN无法连接到计算机

  当VectorCAN无法连接到计算机时，可能会是以下原因导致的：

  • 确保电缆已正确连接并插紧。不正确的连接可能是导致无法连接的原因之一。

  安装驱动程序需要插入相应的硬件设备。如果没有连接设备，计算机将无法识别硬件设备，也就无法使用设备及进行通信。

  • 检查是否选用了正确的VectorCAN驱动程序。在驱动程序无法正确识别设备时，无法连接到设备。

  VectorCAN驱动程序在设备上安装时应该与硬件设备相匹配。确保驱动程序已经正确安装，并与被连接的硬件设备匹配。如果驱动程序不匹配，设备将无法被连接到计算机。

  • 确认VectorCAN是否被正确地配置。在配置错误的情况下，设备可能会无法被识别。

  确保您已正确配置VectorCAN的参数，例如波特率、位时序等配置，以确保设备可以成功识别并进行通信。

  • 尝试重启VectorCAN并检查硬件连接是否正常。有时候设备由于某种原因被隔离，重新启动设备可能会解决问题。

  如果仍然无法连接设备，则尝试重新启动设备并检查硬件连接是否正确。如果您在这些步骤中仍然无法解决问题，则可能需要联系设备制造商以获得进一步的支持。

• VectorCAN与被测试设备无法进行通信

  当VectorCAN与被测试设备无法进行通信时，可能会是以下原因导致的：

  • 检查CAN总线连接是否正常（如线材、接口等）。不良的连接可能会导致通信失败。

  确保CAN总线的连接正确，并检查线路是否故障。在无法与设备进行通信的情况下，请检查所有连接进行修复以恢复通信。

  • 确定被测试设备支持CAN协议。设备必须支持CAN协议才能与VectorCAN进行通信。

  如果设备不支持CAN协议，则无法通过CAN总线与VectorCAN进行通信。确保设备支持CAN协议并针对此协议进行配置。

  • 检查VectorCAN的通讯设置是否正确。确保波特率和位时序等设置正确。

  可以在VectorCAN软件中根据被测试设备的要求配置波特率和位时序。确保在配置参数时进行正确设置。

  • 检查网络是否存在通讯冲突。通讯冲突可能是因为同一CAN总线上存在多个设备同时发生通讯引起的。

  当多个设备尝试在同一CAN总线上进行通信时，可能会发生通讯冲突并导致通信失败。一些设备具有优先级设置或已定义的ID值，可以使用这些设置来解决通讯冲突。

2. 发送和接收数据问题

• VectorCAN发送数据无响应

  当VectorCAN发送数据无响应时，可能会是以下原因导致的：

  • 检查发送数据所携带的信息是否有误

  在使用VectorCAN发送数据时，请确保数据的格式和内容正确。检查数据格式和内容，修复数据错误，确保数据格式正确。

  • 检查位时序和波特率是否正确

  在成功连接设备之后，请确认位时序和波特率等通讯参数是否正确，这是设备之间通讯的关键。

  • 检查网络负载是否过高

  确保CAN总线上其他设备没有过多的数据传输。当CAN总线上有大量的数据时，可能会导致网络拥塞，这会干扰VectorCAN的响应并导致无法发送数据。

  • 检测其他模块是否存在发送冲突等

  如果多个设备、模块都在发送数据，则可能会发生数据冲突。在这种情况下，设备不应该在同一时间段内发送相同的数据。解决通讯冲突方法有：优先级设置及定义ID值等。

• VectorCAN接收数据不完整

  当VectorCAN接收数据不完整时，可能会是以下原因导致的：

  • 检查CAN总线连接是否正常

  确保所有连接正常，没有脱落，并检查CAN总线的接口是否有问题。维护好设备连接能够有效防止一些通讯错误。

  • 检查接收缓冲区设置是否正确

  如果接收缓冲区设置不正确，则可能会导致接收数据不完整。可以使用VectorCAN软件检查接收缓冲区的设置，确保其正确设置。

  • 检查是否有ID冲突等

  当两个或多个设备使用相同ID值发送数据时，可能会发生ID冲突。要避免此类问题，请确保每个设备都使用不同的ID值。可以在硬件设备和VectorCAN软件中定义ID值，确保ID值唯一。

3. 系统配置问题

• VectorCAN驱动安装失败

  当VectorCAN驱动无法被正确安装或者安装失败时，可能会是以下原因导致的：

  • 检查操作系统版本是否支持VectorCAN驱动程序

  确保操作系统支持VectorCAN驱动程序。在VectorCAN的安装包中通常包含支持所有主流操作系统的驱动程序。

  • 确认驱动程序安装是否有误

  确认驱动程序安装是否有误。安装驱动程序时，确保对驱动程序进行了正确的安装，并保证与被连接的硬件设备匹配。

  • 检查USB接口是否存在风险（如接触不良等）

  如果使用USB连接设备，则需要确保USB接口没有接触不良。检查USB接口并进行修复，确保设备可以正确地连接到计算机。

• VectorCAN软件无法打开

  当VectorCAN软件无法打开时，可能会是以下原因导致的：

  • 检查电脑网络是否正常

  有些软件运行需要网络的支持，检查网络连接是否正常，确保计算机处于活跃状态。

  • 重新安装VectorCAN软件或驱动程序

  如果VectorCAN软件无法打开，则尝试重新安装软件或驱动程序。在重新安装过程中，请确保卸载所有相关的软件和驱动程序，并在重新安装之前进行系统重启。重新安装驱动程序和软件通常可以解决此问题。

3. 应用示例

以VectorCAN作为CAN总线分析工具，在汽车控制系统上进行故障排查

随着计算机科技和电子技术的快速发展，汽车领域里的控制系统也越来越复杂。特别是近年来，CAN总线成为了汽车领域中最重要的一个数据传输标准，每个控制单元通过CAN总线来接收和发送数据，以实现汽车系统中的各种功能和控制。但由于现代汽车系统的复杂性和多样性，一旦出现问题，排查起来就非常复杂和困难。此时，使用VectorCAN作为CAN总线分析工具，可以帮助工程师更快速、精确地定位问题。

以下是一个具体的应用案例，演示如何使用VectorCAN进行汽车控制系统的故障排查。

1. 准备工作

首先要准备好VectorCAN网络分析器、CAN总线数线、CAN总线终端等硬件设备，以及VectorCAN分析软件。接着，将CAN总线数线的一端连接到驾驶员面板区域的CAN总线节点，另一端连接到VectorCAN网络分析器上。确保连接稳定，并将CAN总线终端连接到CAN总线绑定的两端。

2. 启动软件并连接设备

打开VectorCAN分析软件，选择正确的硬件设备，并根据实际情况进行连接配置。检查所有的连接，确保网络分析器和CAN总线都已就绪，并在软件中正确地配置了通讯参数，包括位率、奇偶校验、CAN协议等。

3. 记录CAN流

设置好参数后，选择“开始记录”按钮，开始记录CAN流。在此期间，对系统的控制单元进行操作，以模拟实际的数据行为，例如启动发动机、操作空调设备、设置车速等。在这个过程中，VectorCAN会记录CAN总线上传输的所有数据帧，从而实时捕捉所有的数据传输情况。

4. 数据分析与处理

在记录了足够多的CAN流后，可以停止记录，并开始对数据进行分析与处理。首先，可以使用VectorCAN软件提供的数据格式转换器，将CAN数据进行转换和解码，以方便快速理解。如果需要，也可以进一步定义自己的数据格式进行转换。

然后，可以对收到的数据进行筛选和过滤，以排除无关数据。例如，可以筛选出特定的人机界面(HMI) CAN总线流，并通过特定的数据筛选器从海量数据中过滤特定的数据格式或者数据编号。

接着，可以根据设备的功能或者设计逻辑，逐一检查收发数据的完整性和准确性，以剔除错误或异常数据。在分析数据时，有时候需要对CAN流进行示波，以观察每个数据帧在总线上传输的时间和状态。这可以帮助工程师更直观地理解CAN总线的工作方式，发现问题的来源。

5. 故障定位

通过以上的分析，可以进一步定位故障的具体位置。例如，当系统启动时，没有数据发送或接收，说明控制单元与CAN总线连接存在问题。如果CAN总线上的数据传输过程中有密集的错误数据包，这说明可能出现了严重的硬件问题。而如果出现以下情况，也说明可能存在问题：

• 控制单元未能发出预期的数据帧；
• 发送的数据帧无法正确地被其他单元识别；
• 接收到的数据帧中包含无效的数据内容；
• 存在其他不明确的通信问题。

6. 问题解决

通过对问题进行定位，可以根据实际情况，采取相应的解决方案。例如，筛除不合箭头的数据包，调整控制单元的配置参数，检查CAN总线连接的稳定性等等。

7. 测试验证

在修复问题后，需要进行测试验证，以确认故障是否被彻底消除。此时，继续使用VectorCAN进行数据记录和分析，确保CAN流的正常性和稳定性。可以通过发起特定CAN数据帧的测试，观察其是否能够正常地从目标控制单元回传数据，并检测数据的准确性和完整性。

总之，通过使用VectorCAN作为CAN总线分析工具，工程师可更高效地排除汽车控制系统中的问题，避免了传统的方法和手动排查、验证等繁琐过程，提高了工作效率和准确性。同时，VectorCAN还拥有完善的数据处理和分析能力，支持数据格式转换、数据筛选、故障诊断、示波等多种功能，使得故障排查工作更加准确、快速、方便。

4. 结论

• 在本文中，我们对调试VectorCAN时的常见问题和解决方法进行了总结。通过对连接问题、数据收发问题、系统配置问题等的详细分析和总结，我们可以看到VectorCAN在CAN总线调试中的重要性和优势。

  首先，对于连接问题，我们可以通过检查硬件设备的电路连接，保证硬件设备的正确性；检查PC端的硬件设备驱动程序，保证其正常安装；尝试更改硬件连接方式，比如更换接线端口、更换USB接口等等，来排除问题。

  其次，对于数据收发问题，可能涉及到数据格式的不一致、测试设备的工作状态等问题。在这里，我们可以通过详细分析和比较收发数据的格式、检查测试设备在使用过程中的状态和参数设置等方法来解决问题。

  另外，在系统配置问题方面，需要考虑操作系统版本、驱动程序安装情况等问题。对于这些问题，我们可以通过检查驱动程序是否正确安装、查看PC的操作系统版本、重新安装或更新软件等方法来解决问题。

  以上这些问题和解决方法的总结，可以帮助我们更好地理解VectorCAN在CAN总线调试中的重要性。VectorCAN是一款功能强大的CAN总线分析工具，可以通过其集成的多种功能来帮助我们更好地调试CAN总线。例如它可以自动识别CAN总线、高效率地收发数据，并可以自动进行数据流量思考，从而帮助工程师快速发现问题并进行解决。

  同时，在实际应用中，我们也可以通过VectorCAN上的自诊断功能和优秀的用户界面来更快地进行故障排查和数据分析。此外，VectorCAN也具有丰富的扩展能力，用户可以通过扩展模块或自定义脚本等方式来增强其功能和定制化使用效果。

  总之，本文通过对VectorCAN调试中常见问题和解决方法的总结，进一步证明了这款工具在CAN总线调试中的重要性和优势。我们希望在未来的研究中，可以进一步探索VectorCAN的应用场景，并推动其在CAN总线调试中提供更加优秀的解决方案。
