本教程详细讲解如何在ArcGIS中制作形象的河流（曲线）和湖泊（水体色）图例，包括图例效果展示、图例制作步骤及修改方法，适合地图制图者参考学习。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

河流作为线要素，在符号化的过程中使用的大多都是直线符号，但是为了能够在出图的使用表现形象的河流对象，就有了使用曲线表示河流图例的需求，湖泊亦是如此。本文讲解在ArcGIS中制作标准的河流和湖泊图例的完整教程。

文章目录

一、案例效果

《ArcGIS微课1000例》专栏包括完整的实验数据包，本实验的地图文档和实验数据，请打开配套实验数据包中的0032.rar。

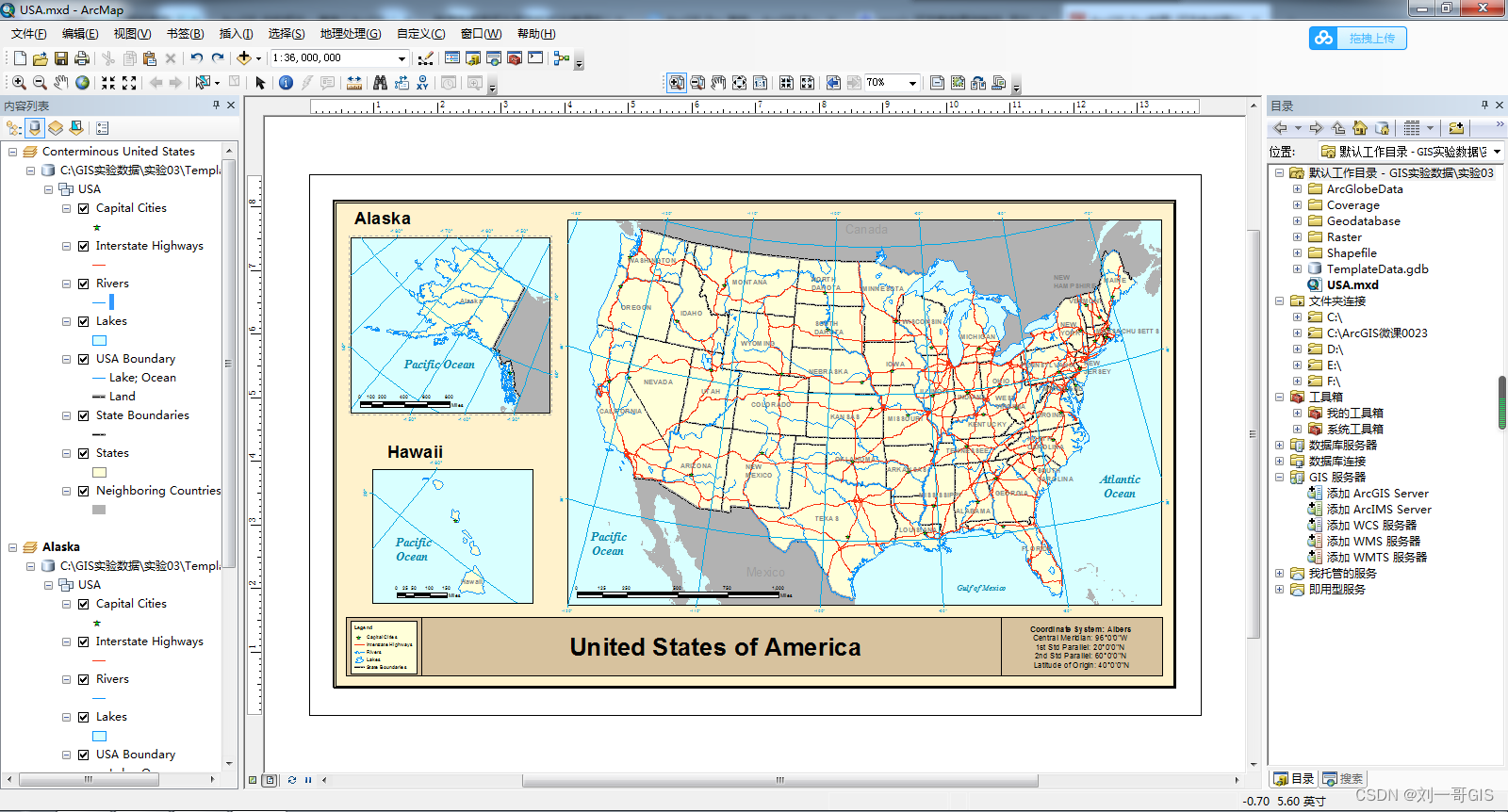

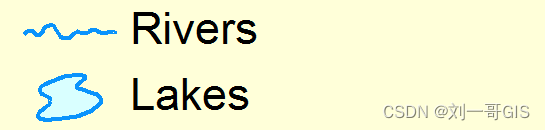

图例效果如下所示：

在这里插入图片描述

在这里插入图片描述

以上图例在ArcMap中是怎样制作的呢？请接着看。

二、图例制作

切换到布局视图（Layout），通过操作菜单插入→图例。

<
