【GlobalMapper精品教程】003：影像裁剪、批量影像分幅案例详解

本文以案例的形式，讲解Globalmapper中进行影像矩形框裁剪，矢量范围裁剪，标准图幅批量(扩展范围)分幅的方法，配套实验数据为数据包中的data003.rar。订阅专栏后，从CSDN私信查收中文安装包(23+24+25)及配套实验数据包，便于同步学习。

配套视频教程专栏：

B站：《GlobalMapper中文实战精品教程》（持续更新中。。。）
C站： 《GlobalMapper中文实战精品教程》（持续更新中。。。）

扩展阅读：【ArcGIS风暴】CASS建立标准分幅图框并在ArcGIS中DOM批量分幅案例教程

---

一、矩形范围框裁剪

打开GlobalMapper软件，解压数据，加载data003.rar数据包中的影像数据(掩膜裁剪_1.tif和bound.shp)：

选中影像数据，点击【文件】→【导出】→【导出栅格/影像格式】。

选择输出格式为跟原数据一样的GeoTIFF格式，点击OK。

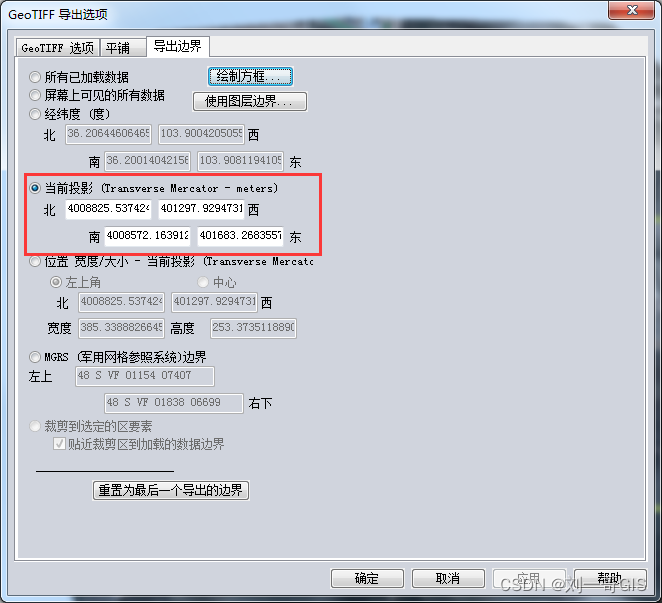

在弹出的GeoTIFF导出选项对话框中，切换到【导出边界】选项卡。在弹出的绘制窗口中，可以看到，裁剪影像的方法有以下7种：

• 绘制方框
• 屏幕上可见的所有数据
• 经纬度
• 当前投影
• 位置
• MGRS
• 裁剪到选定的区要素

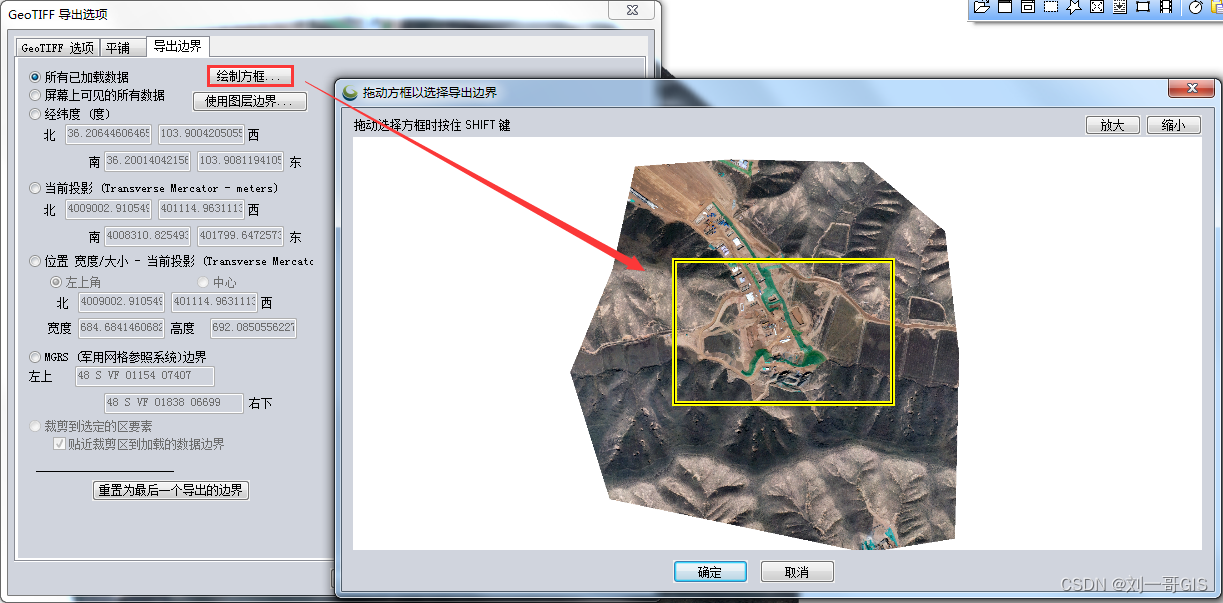

先看第一种：绘制方框。拖动鼠标，绘制一个矩形框，点击确定（如果需要绘制正方形，只需要按住shift键的同时绘制）。

绘制方框的同时，确定了范围。

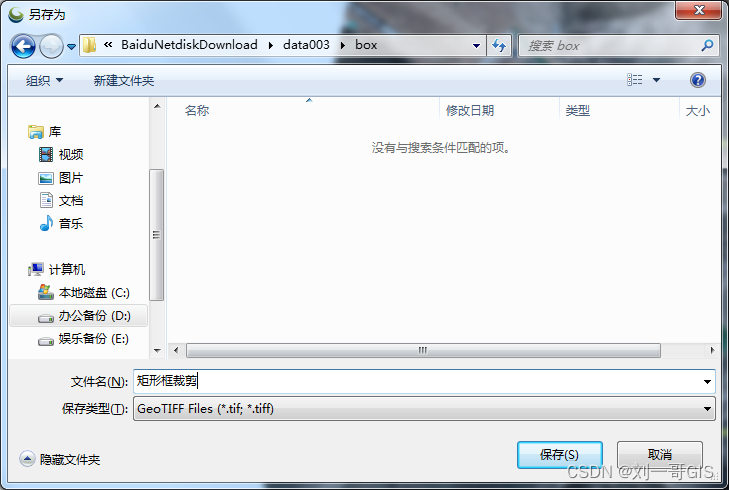

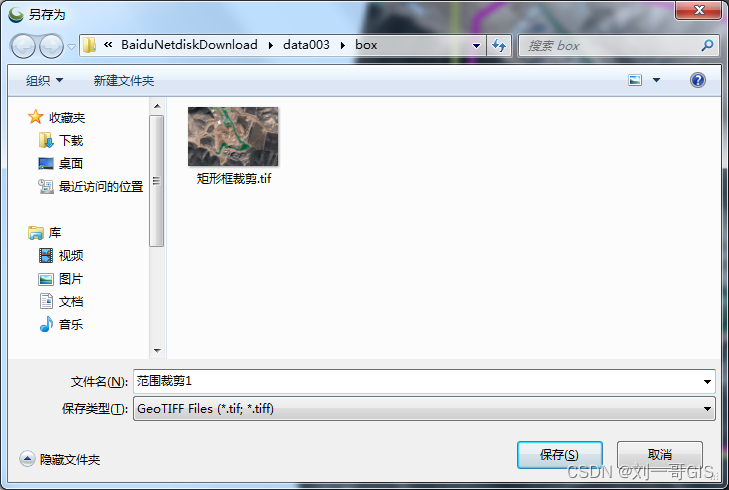

设置输出路径及名称。

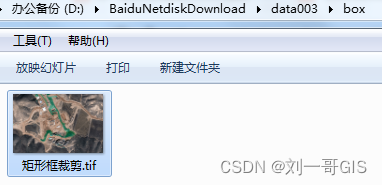

矩形范围框裁剪结果：

可以把裁剪的结果在ArcGIS中加载，查看结果是否正确。

需要说明的是，GeoTiff格式的影响可以自己存储坐标信息，而不需要单独的坐标文件，Globalmapper中的裁剪结果正式如此。

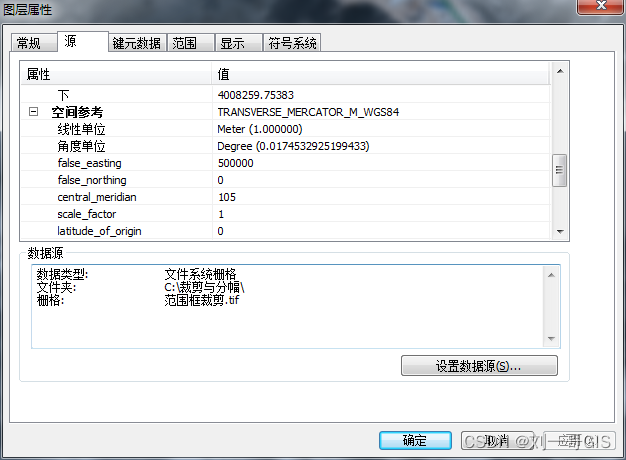

查看坐标系统。

二、矢量范围裁剪

加载矢量范围bound.dxf。

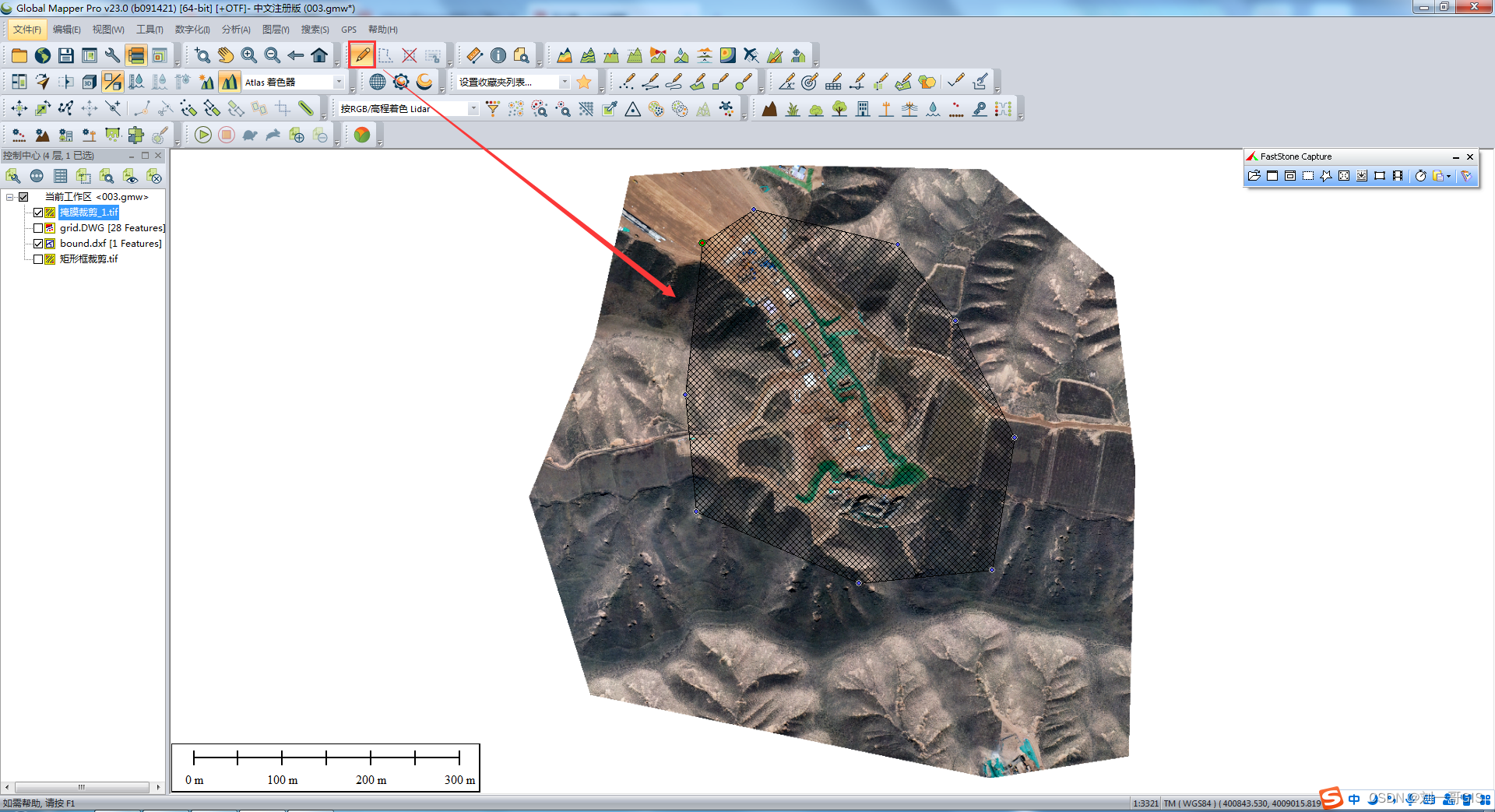

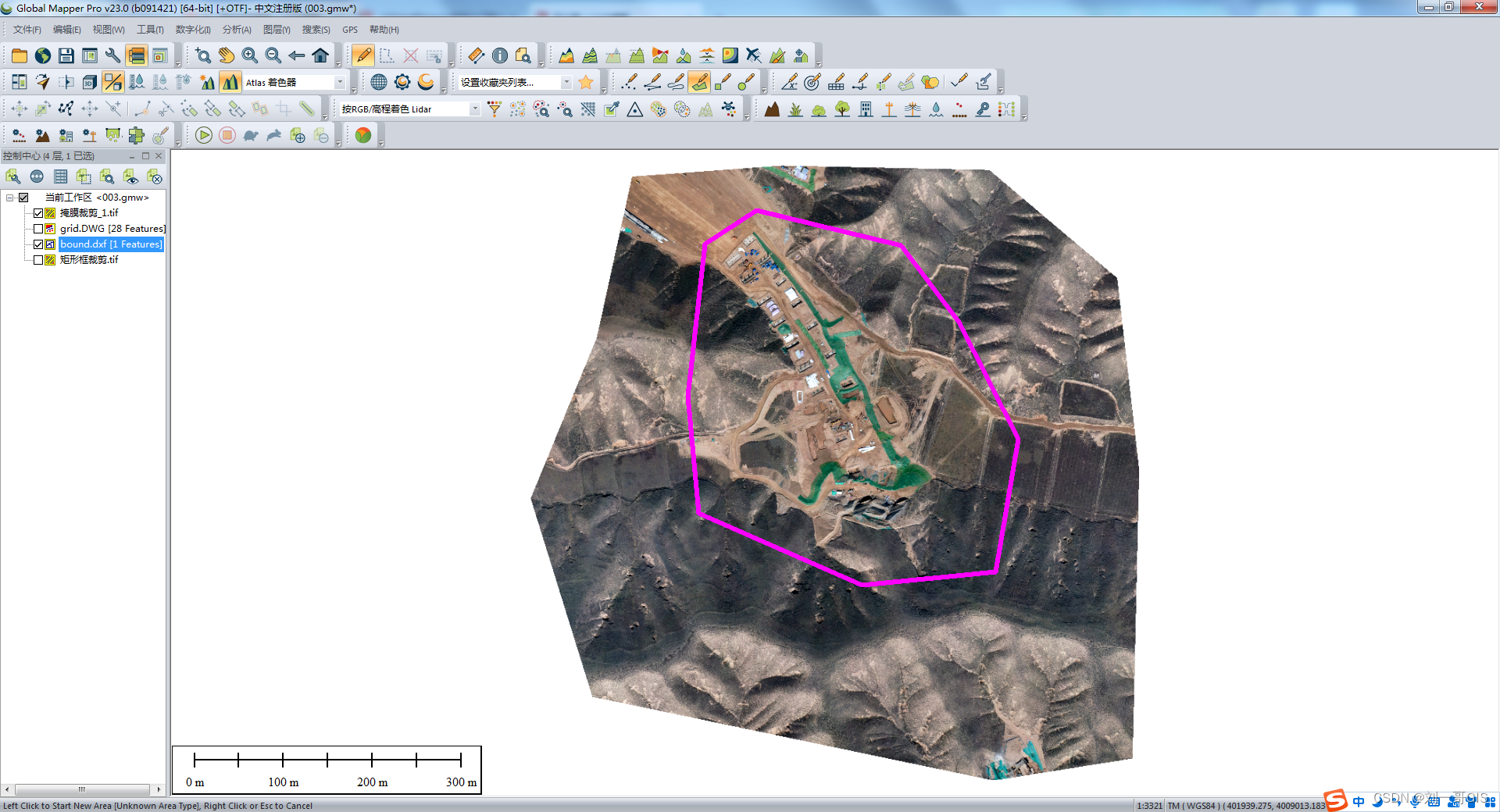

点击工具栏的【数字化工具】，点击或者框选的方式对范围bound数据进行选择。

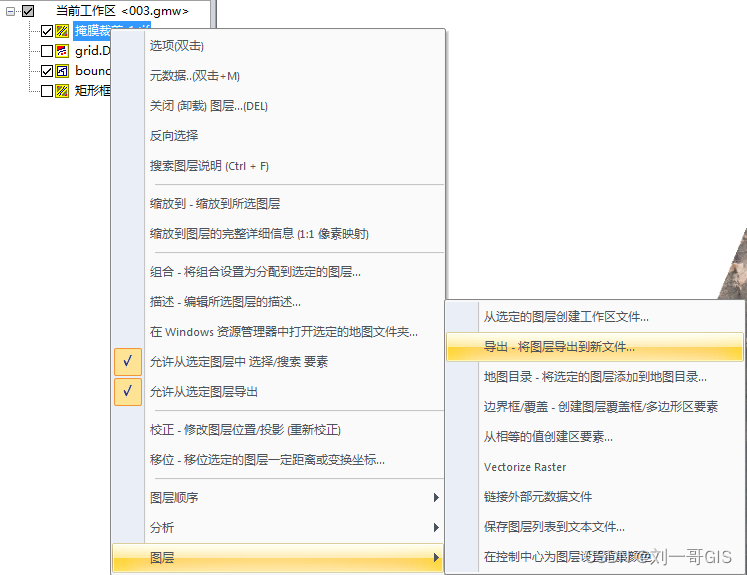

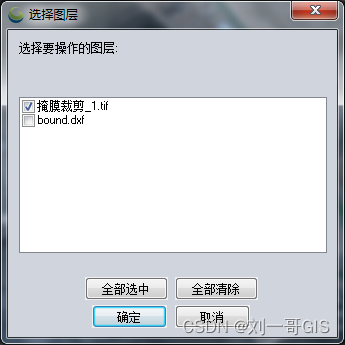

在DOM图层上右键→图层→导出，点击确定。

点击确定。

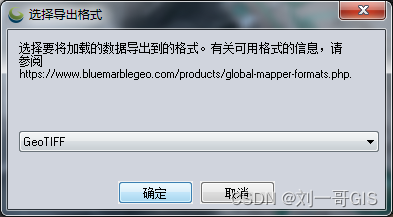

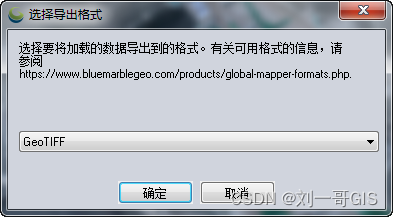

选择GeoTIFF格式，点击确定。

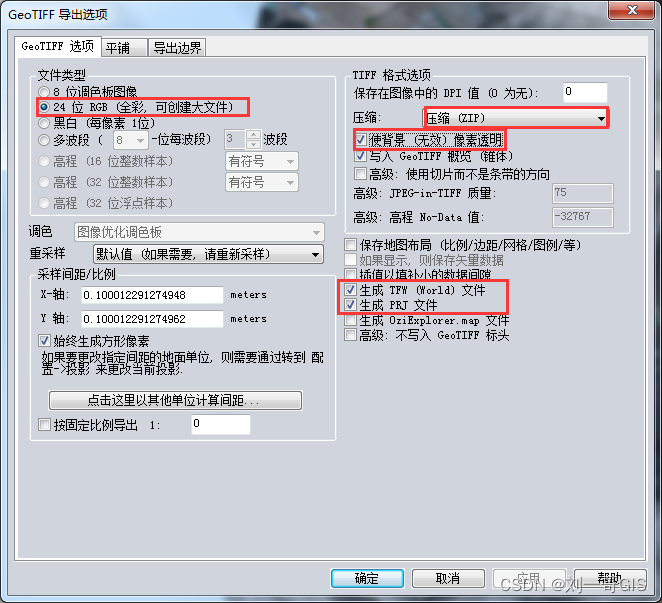

在GeoTIFF选项卡中，进行如下设置。

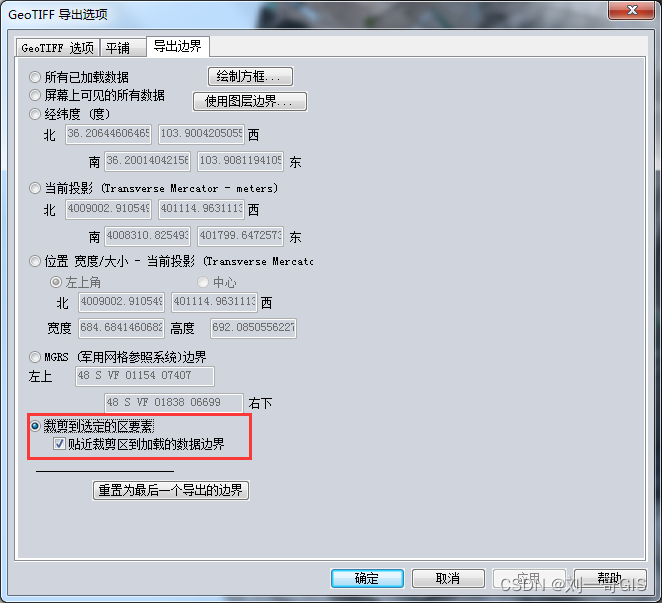

切换到【导出边界】选项卡，勾选【裁剪到选定的要素】，如下图所示：

确定输出路径及名称，点击确定。

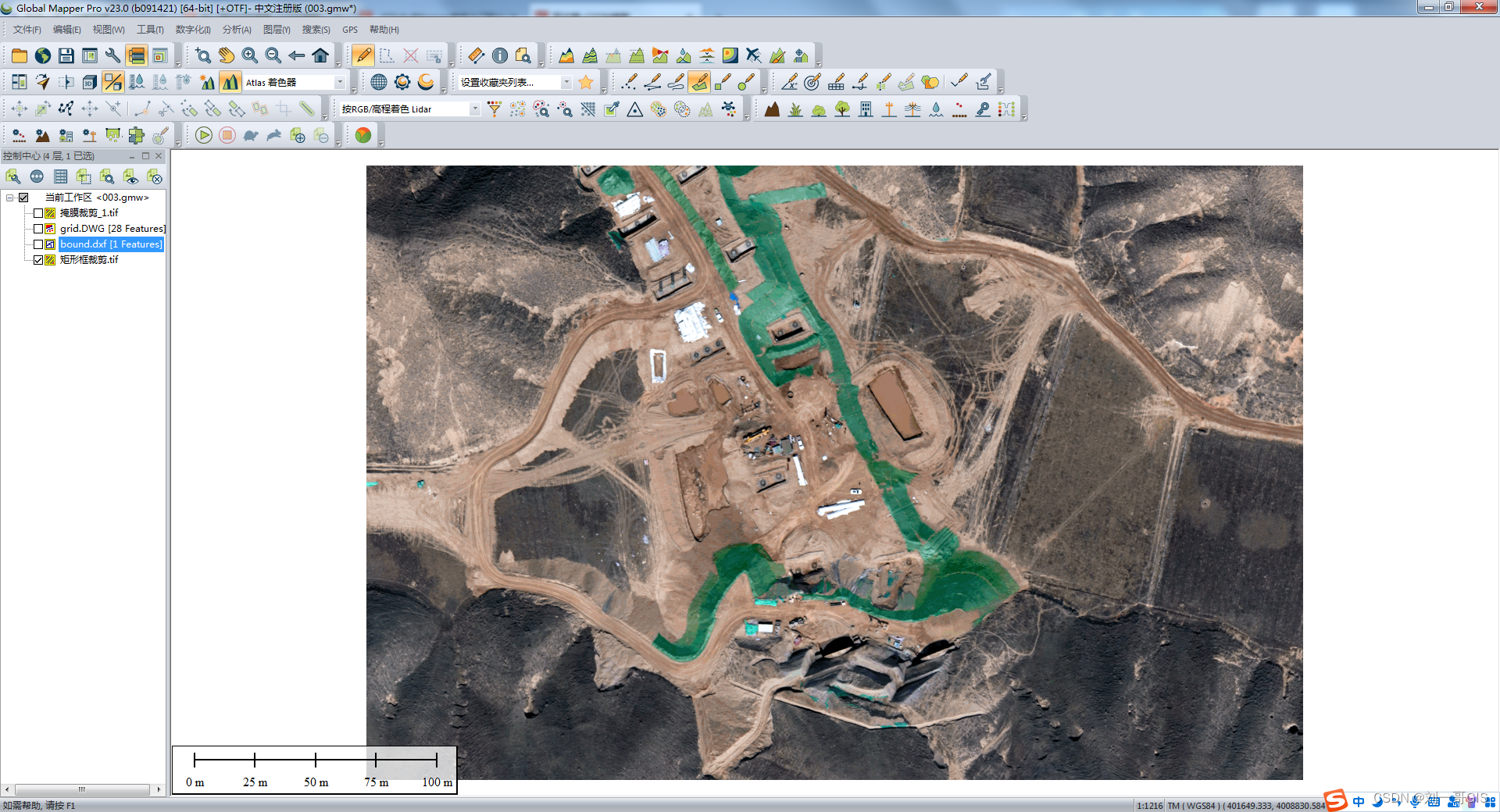

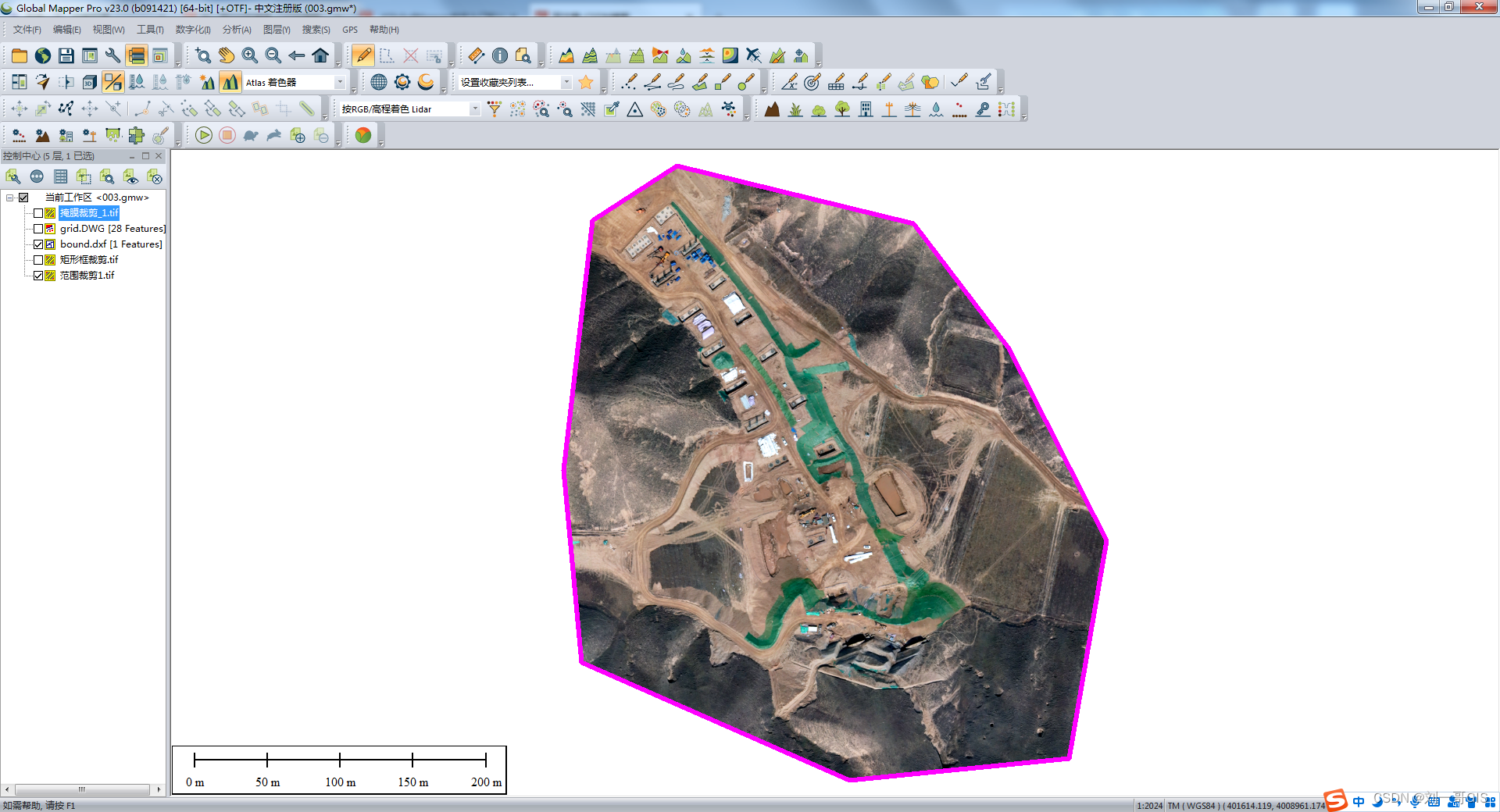

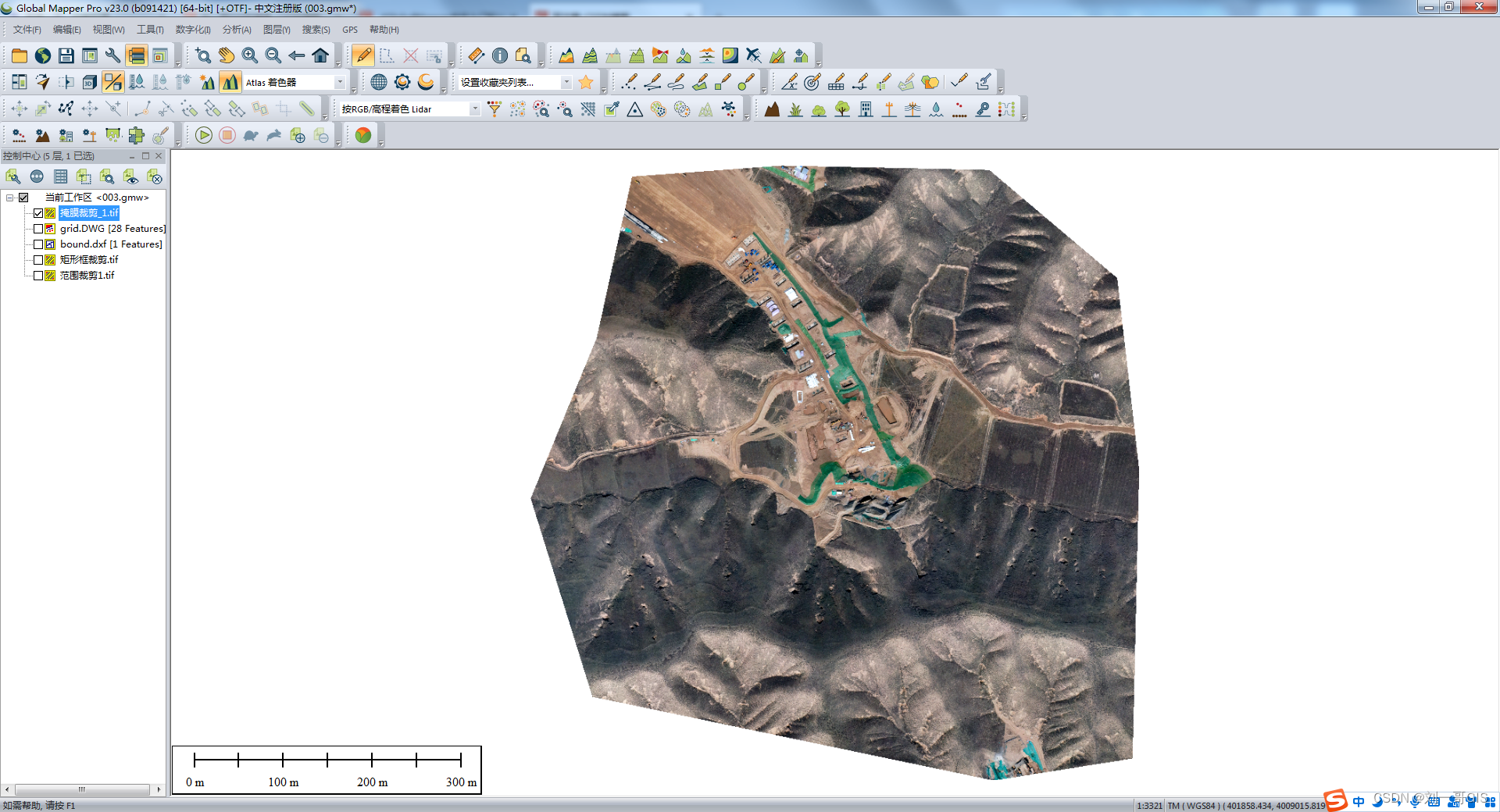

范围裁剪结果：

三、批量分幅

1. 根据格网数量分幅

以范围提取的DOM数据为例，进行批量分幅演示。

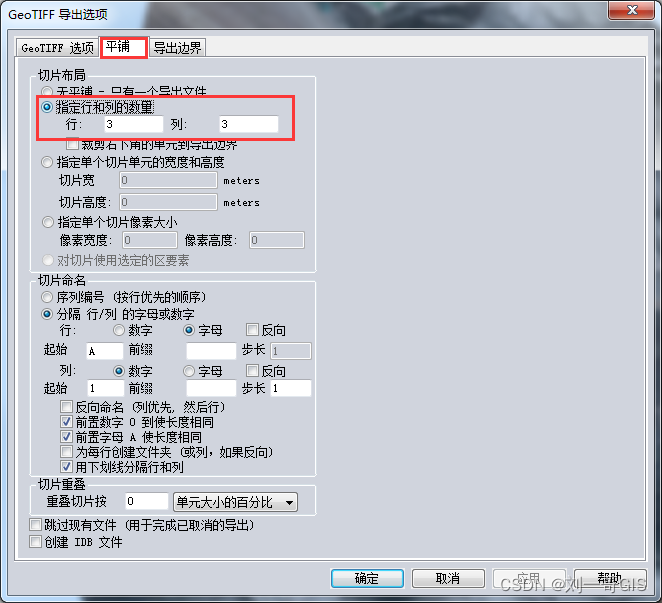

以3*3格网数量为例，行：3，列：3。

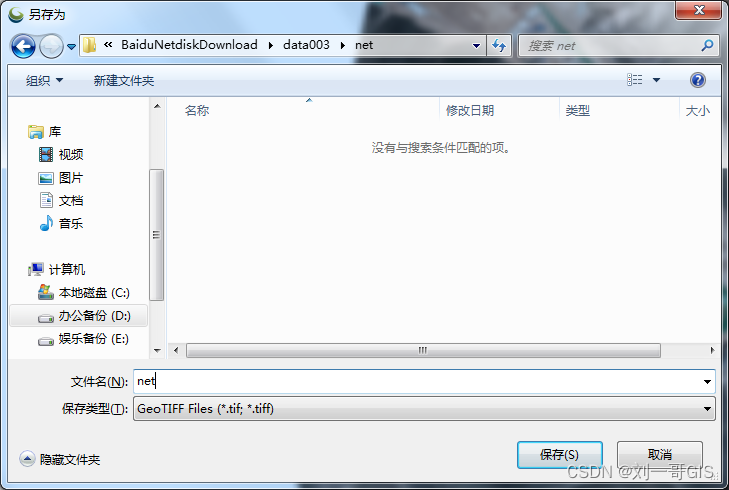

输入图幅存放路径与名称前缀，如net。

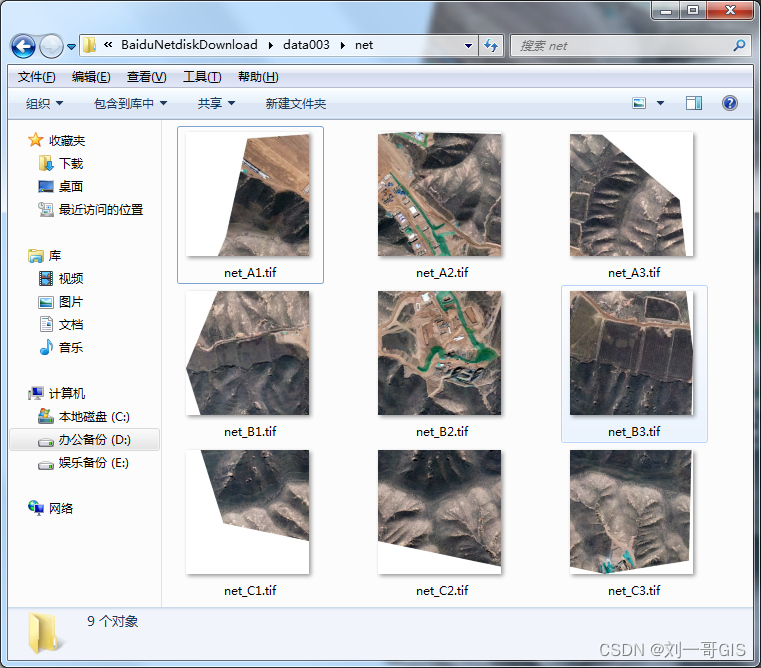

分幅结果：

2. 根据格网大小分幅

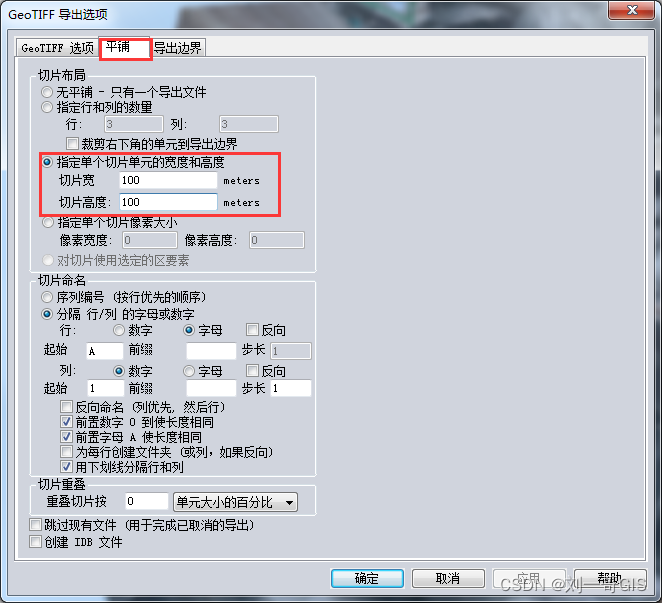

输入格网大小：100*100m。

输入图幅存放路径与名称前缀，如tile。

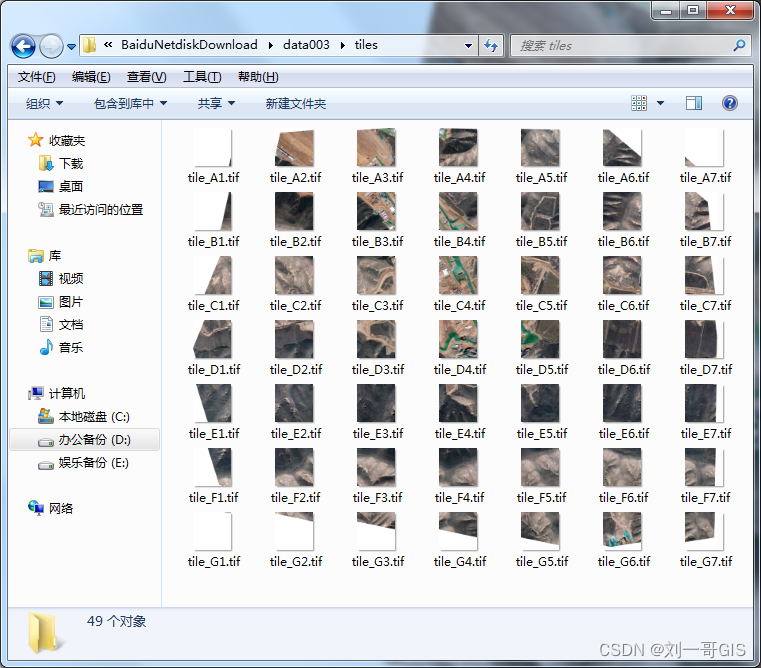

在资源管理器中快速预览分幅结果：

3. 标准图幅批量分幅

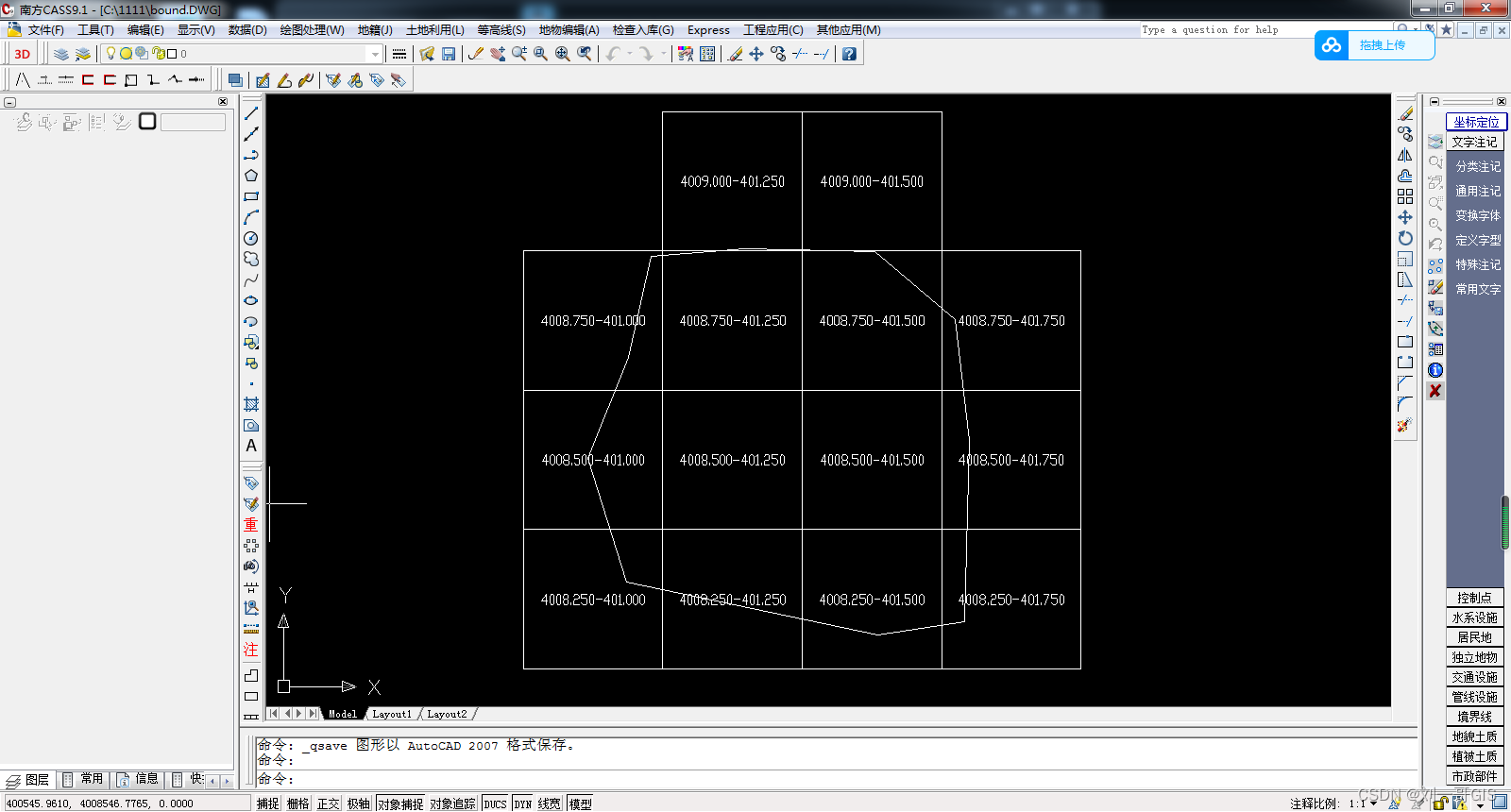

有关标准图幅的生成教程，可参考：【CASS精品教程】CASS9.1生成标准图幅案例教程，生成的图幅如下所示：

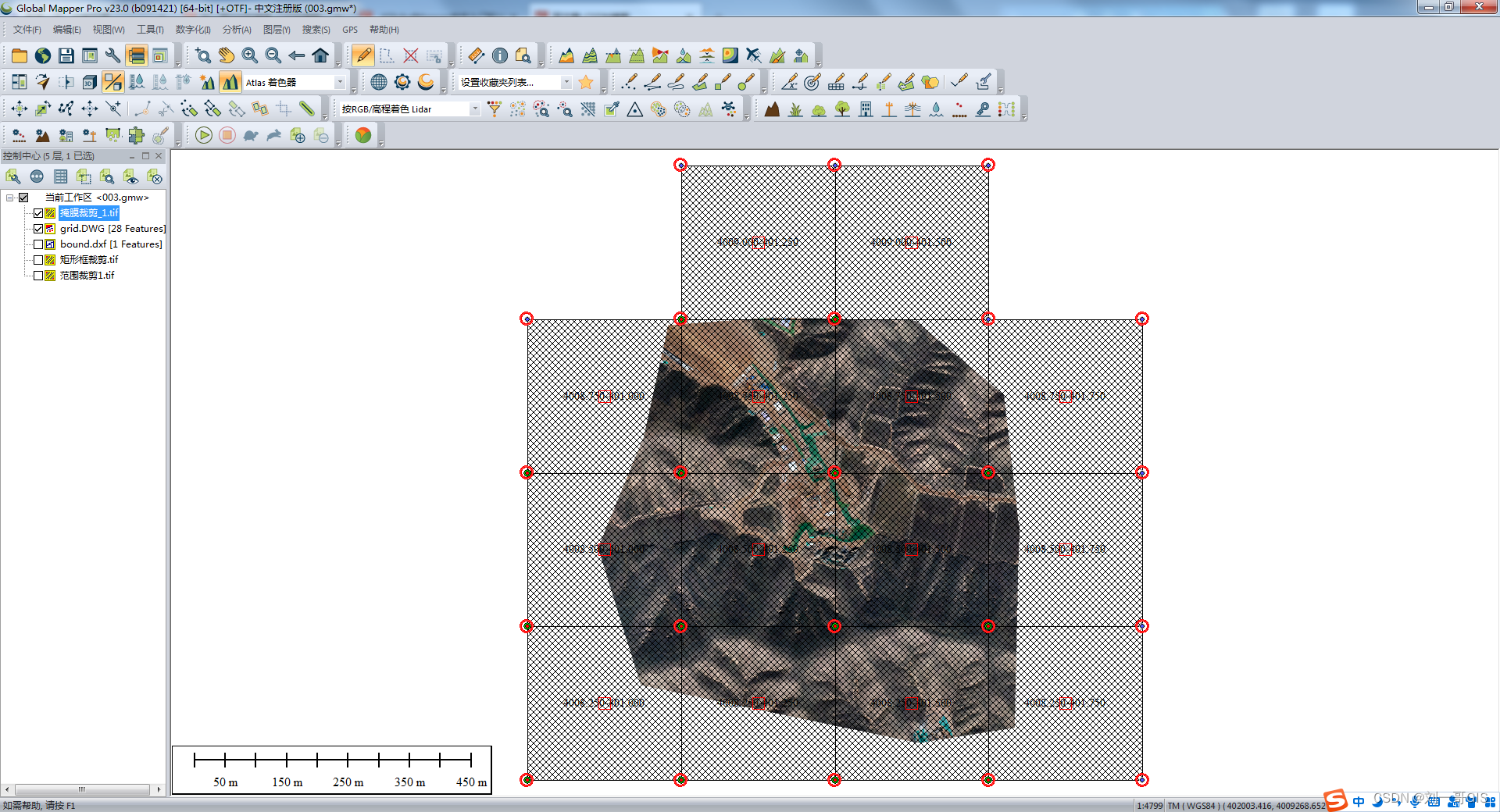

加载案例数据中的标准图幅数据及影像，如下所示：

GlobalMapper可以直接加载CASS中生成的dwg格式的标准图框数据（当然你也可以将dwg转为shp方便后续操作）。

首先选择标准图框数据dwg，然后在DOM上右键→图层→导出，点击【OK】。

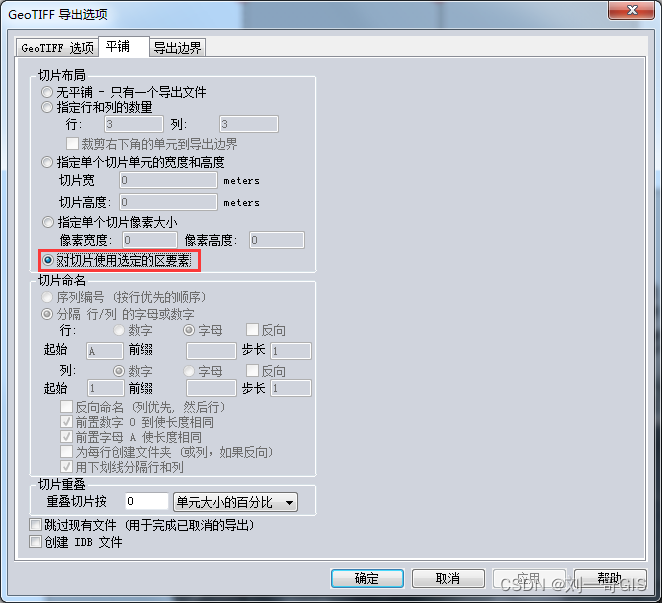

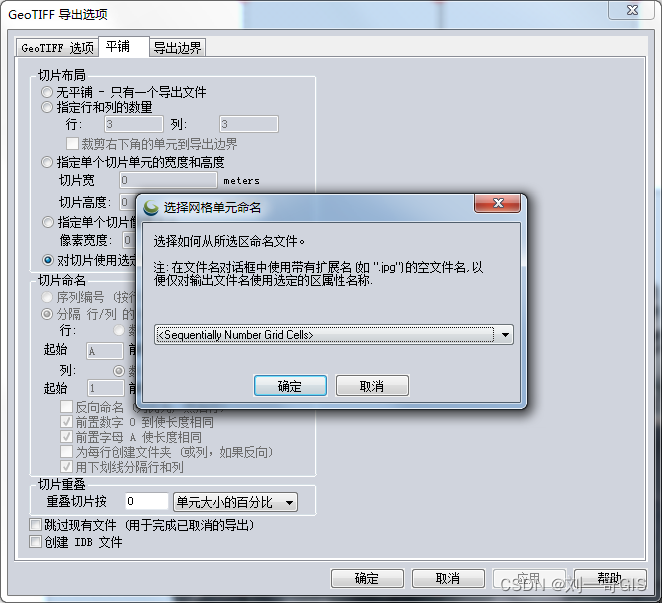

选择Sequentially Number Grid Cells点击【OK】。

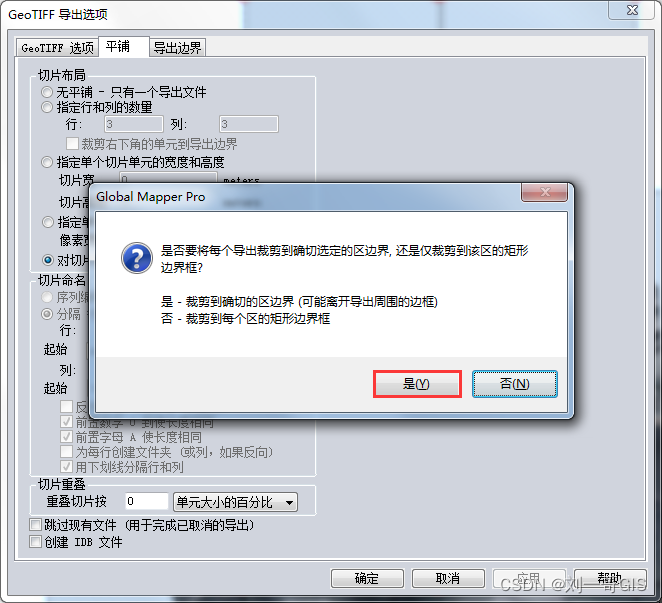

点击【是】。

确定输出路径及名称的前缀，点击【保存】。

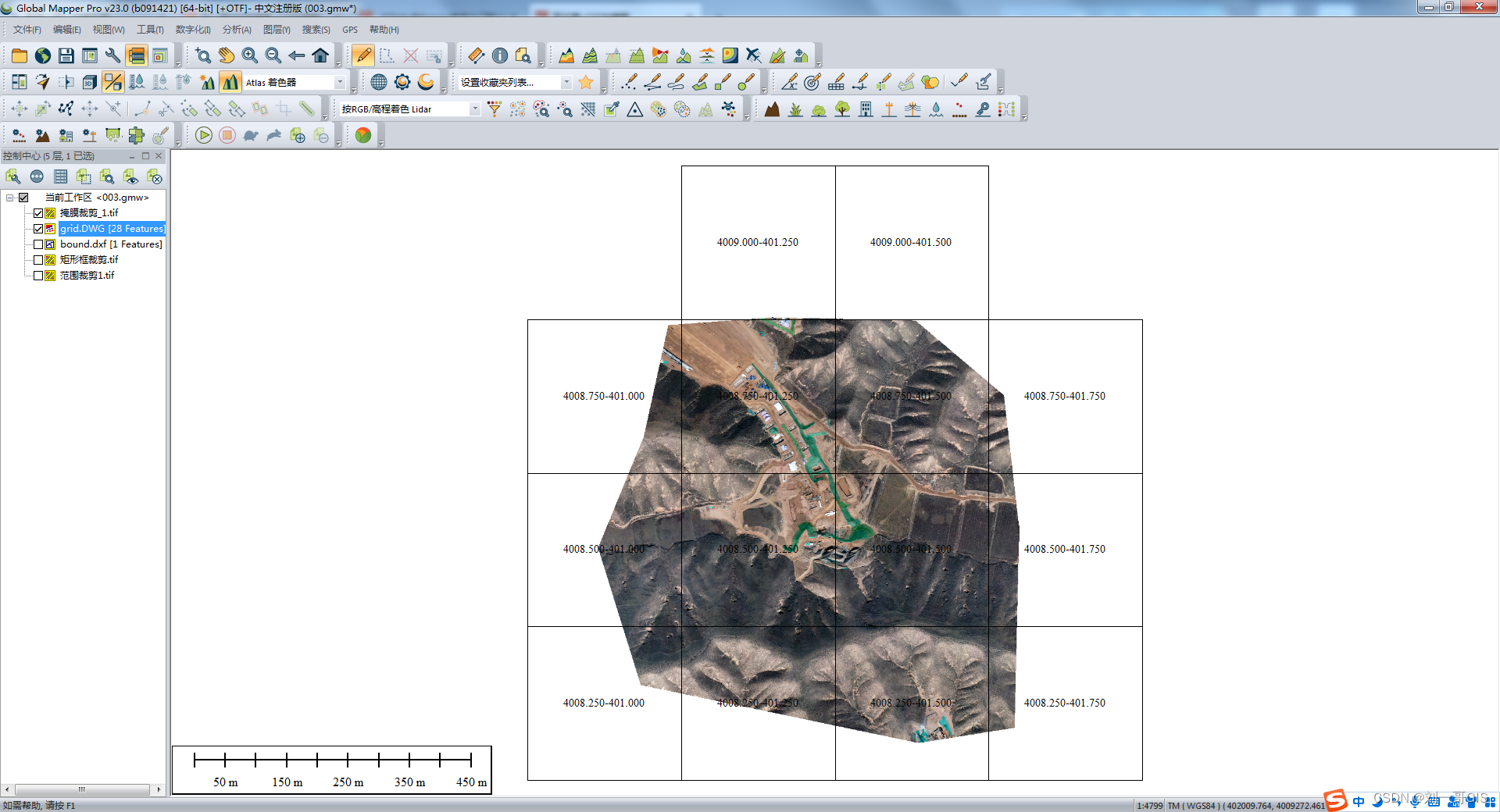

分幅结果如下图所示：

如果要用图幅号命名，只需要选择图幅号对应的字段，在输出名称中仅仅输入.tif即可。

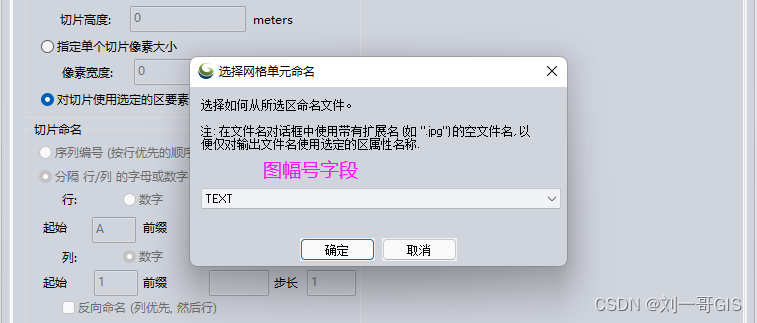

加载数据包中的grid2.shp数据，打开属性表，可以看到又个图幅号字段TEXT，可以根据该字段对裁剪结果进行逐一命名。

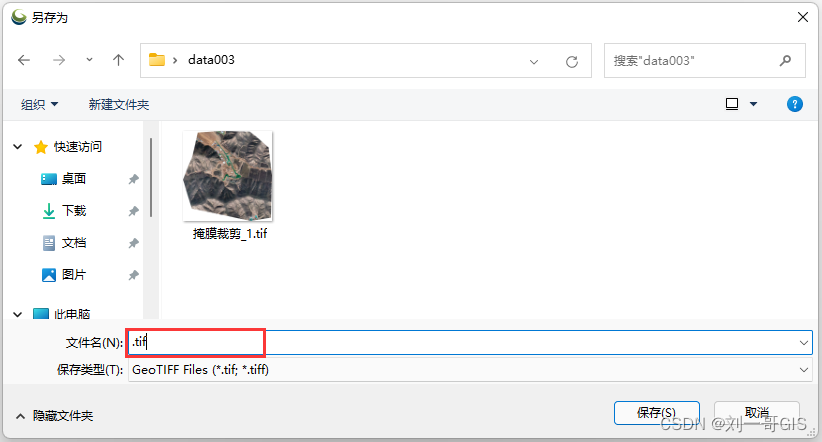

输入.tif：

温馨提示：本专栏配套完整的案例数据，请订阅专栏。
