【ArcGIS微课1000例】0104：二维面状数据转三维多面体（建筑物按高度拉伸）

已于 2024-03-02 21:03:16 修改
阅读量1.5k 收藏 4
点赞数 7
分类专栏： 《ArcGIS微课实验1000例(附数据)》 文章标签： arcgis 二维转三维 多面体 Multipatch python 三维建模
于 2024-02-20 17:50:42 首次发布
本文为博主「 刘一哥GIS 」原创文章，未经博主允许不得转载或爬取，侵权必究！
本文链接：https://blog.csdn.net/lucky51222/article/details/136187531
版权
本教程介绍了如何使用ArcGIS将二维建筑物数据转换为三维多面体。首先加载二维数据，然后添加高度字段，通过拉伸方式实现三维可视化。接着，利用【3D图层转要素类】工具生成三维体数据，最终得到的几何类型为Multipatch。注意转换需要有高度字段且多面体不保存纹理信息。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

文章目录

  • 一、加载数据
  • 二、添加高度字段
  • 三、三维拉伸显示
  • 四、生成三维体数据
  • 五、注意事项

一、加载数据

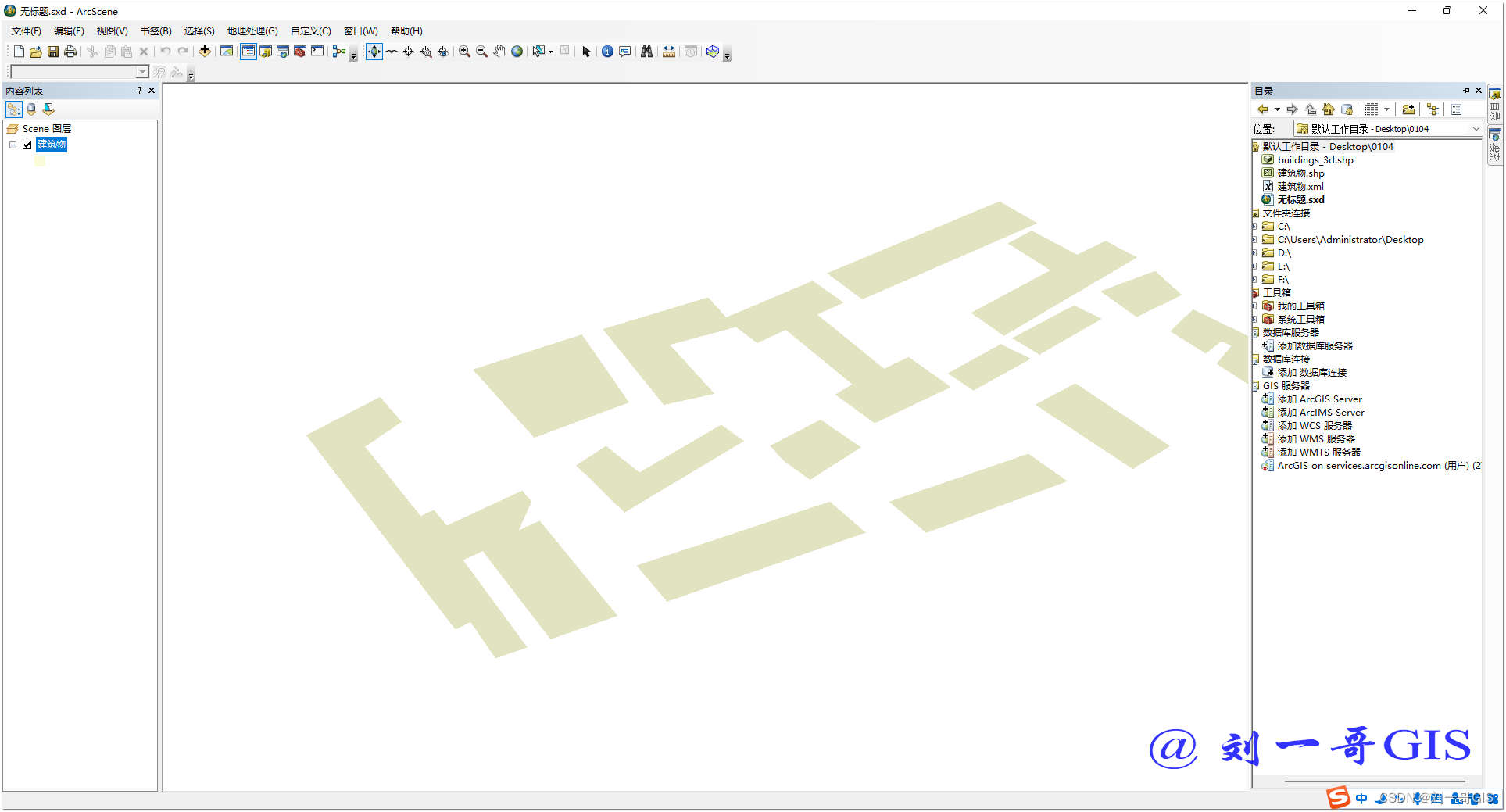

打开ArcScene，加载配套实验数据（0104.rar中的二维建筑物矢量数据，订阅专栏，获取专栏所有文章阅读权限及配套数据），如下图所示：

在这里插入图片描述

二、添加高度字段

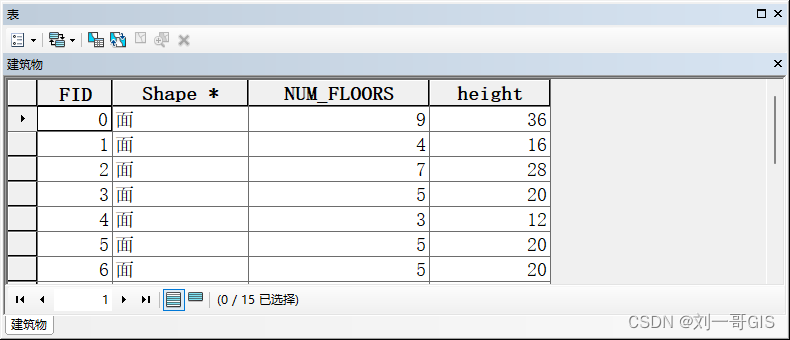

本实验将二维数据转为三维体数据，需要一个具有高程或者高度的字段，位于属性表当中，如下图所示，height字段就是建筑物的高度。

在这里插入图片描述

三、三维拉伸显示

按照“height”字段，使用拉伸方式对二维建筑物进行三维可视化。右击建筑物图层，打开【图层属性】对话框，选择【拉伸】选项卡。勾选【拉伸图层中的要素。可将点拉伸成垂直线&
