！！！以下操作将涉及强电，有一定风险，请谨慎操作！！！

材料准备

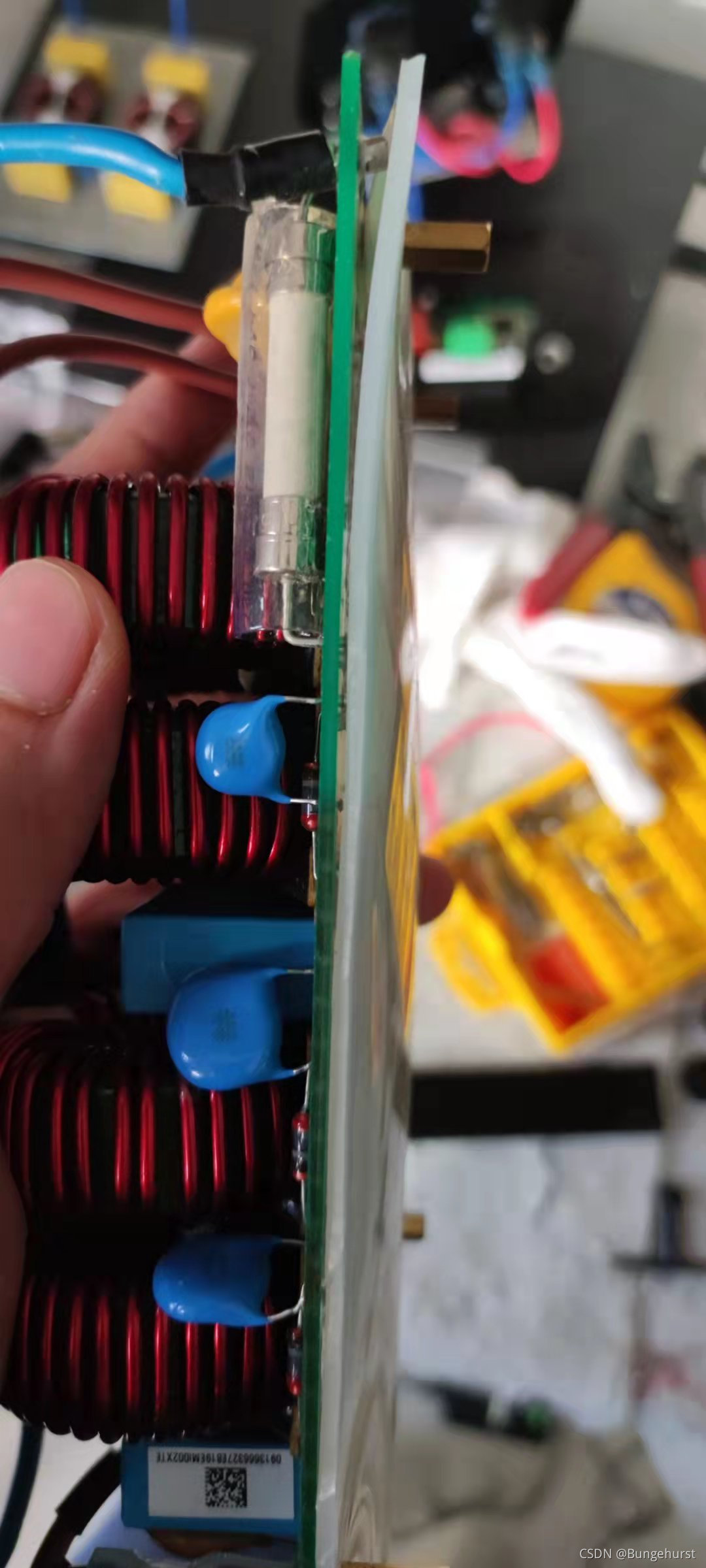

  1. 美国艾默生-ASTEC拆机滤波板 ¥ 128
    在这里插入图片描述

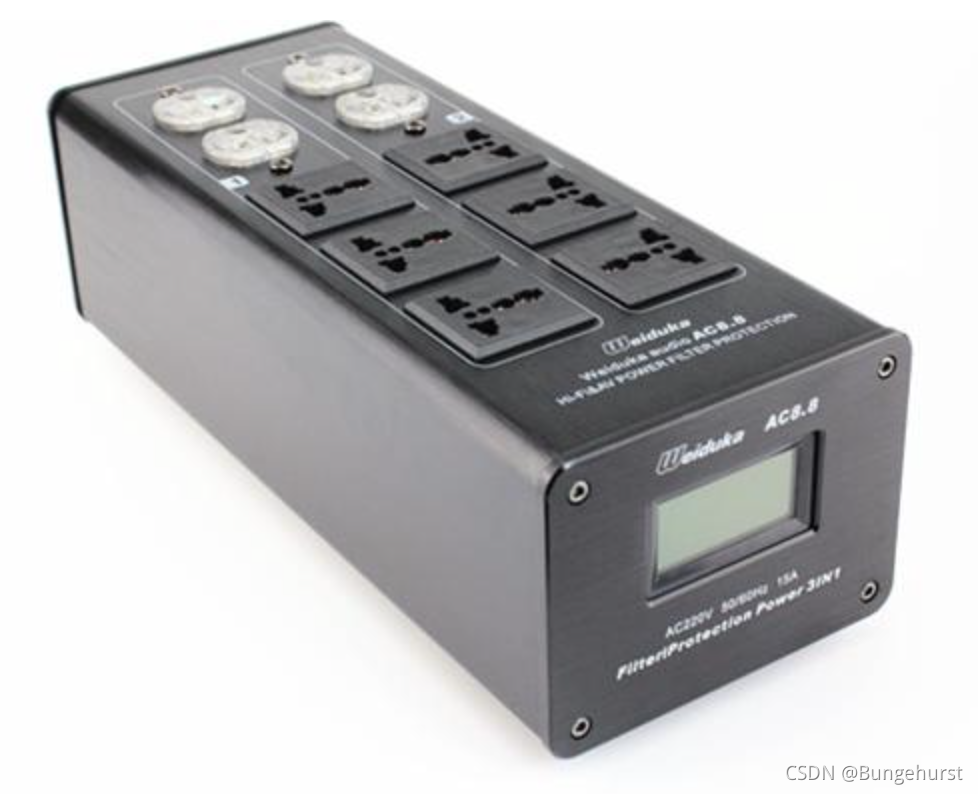

  2. AC8.8插排 ¥ 145
    请添加图片描述

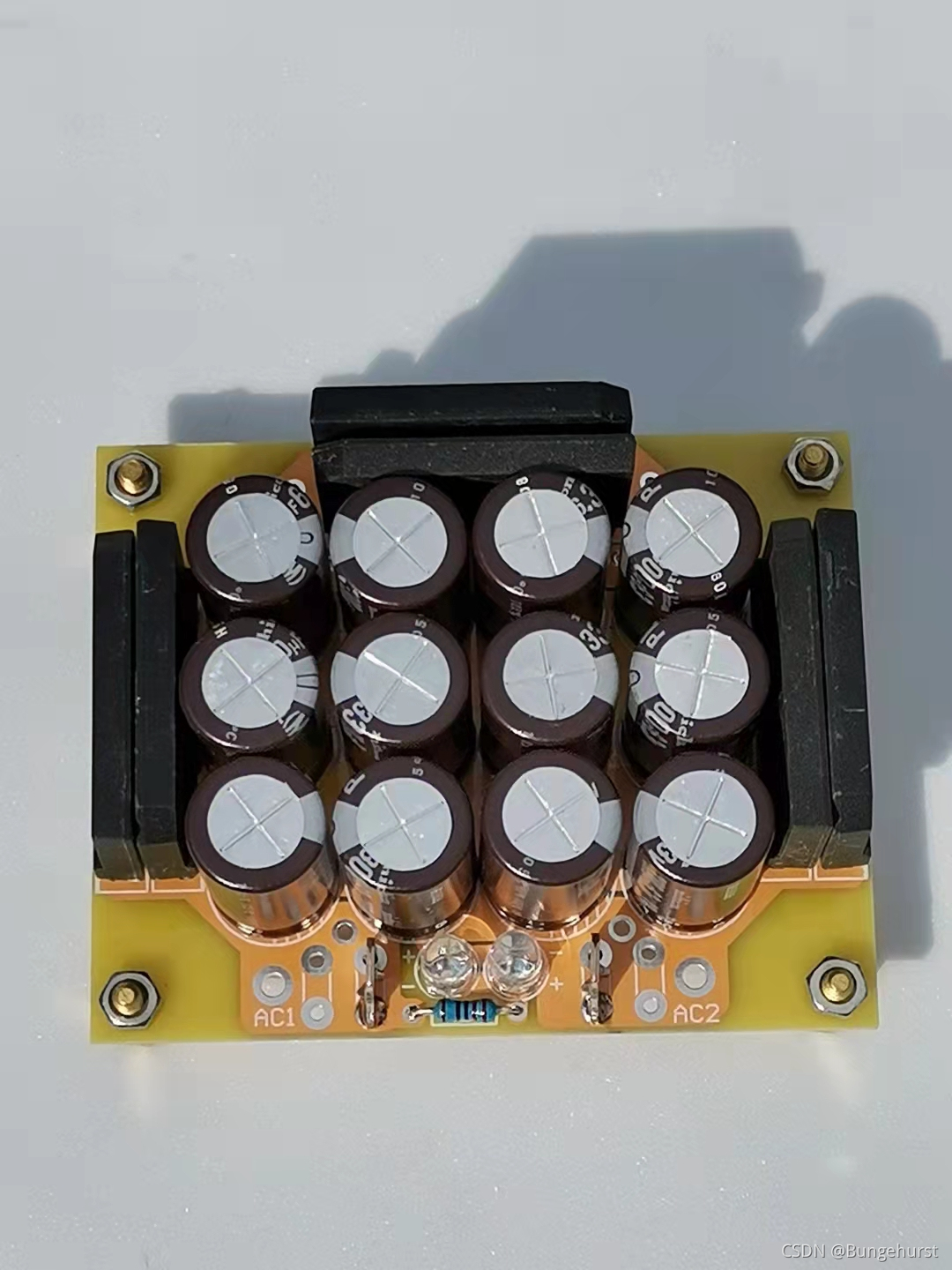

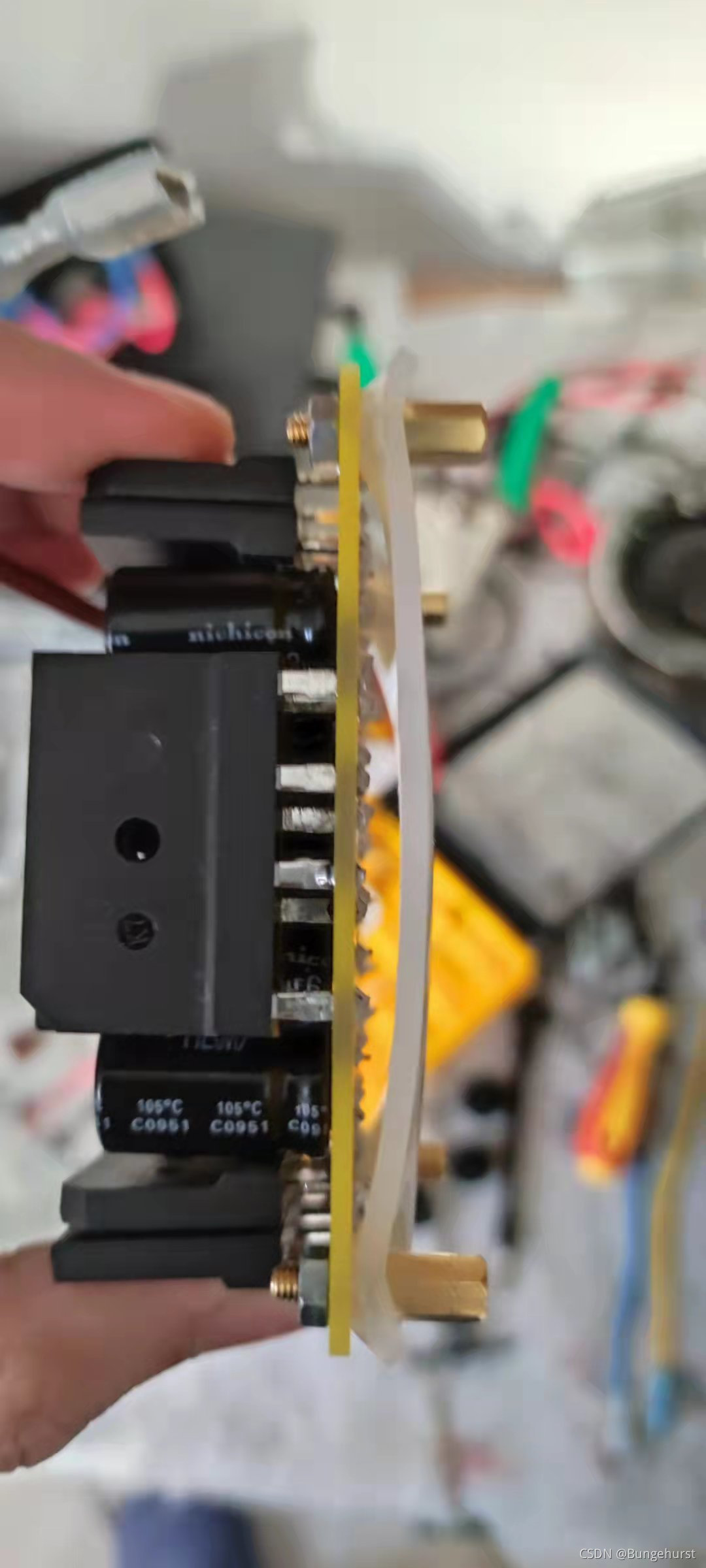

  3. DIY 电容隔直板 ¥ 38
    请添加图片描述

优化措施

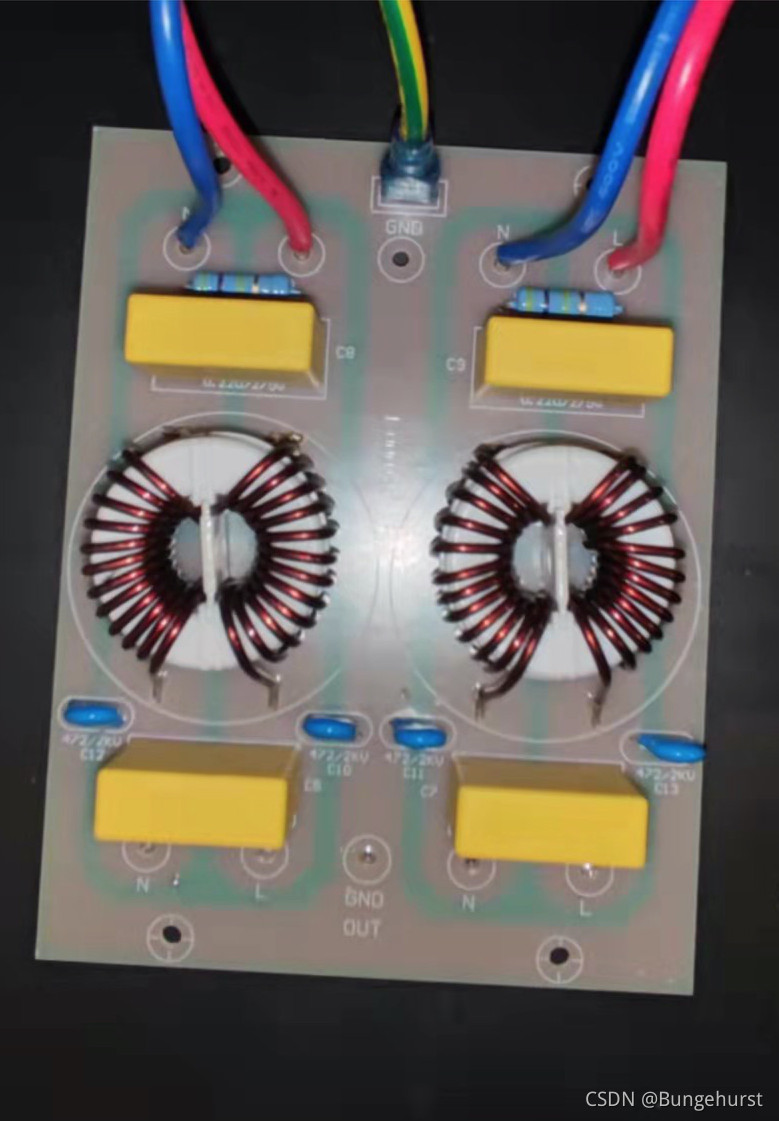

  1. AC8.8基础板两个通道可以分别控制，每个通道各有一个一级滤波电路。

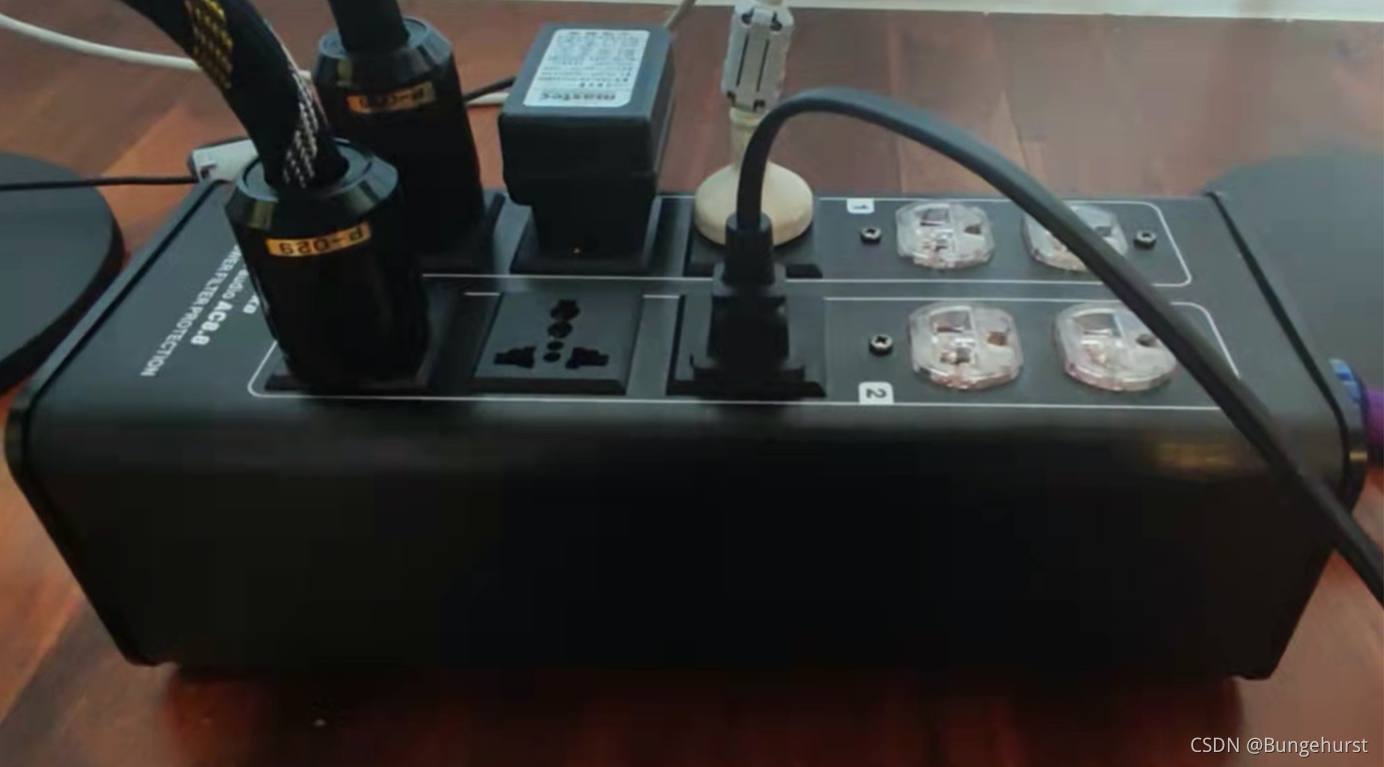

    请添加图片描述
    在这里插入图片描述

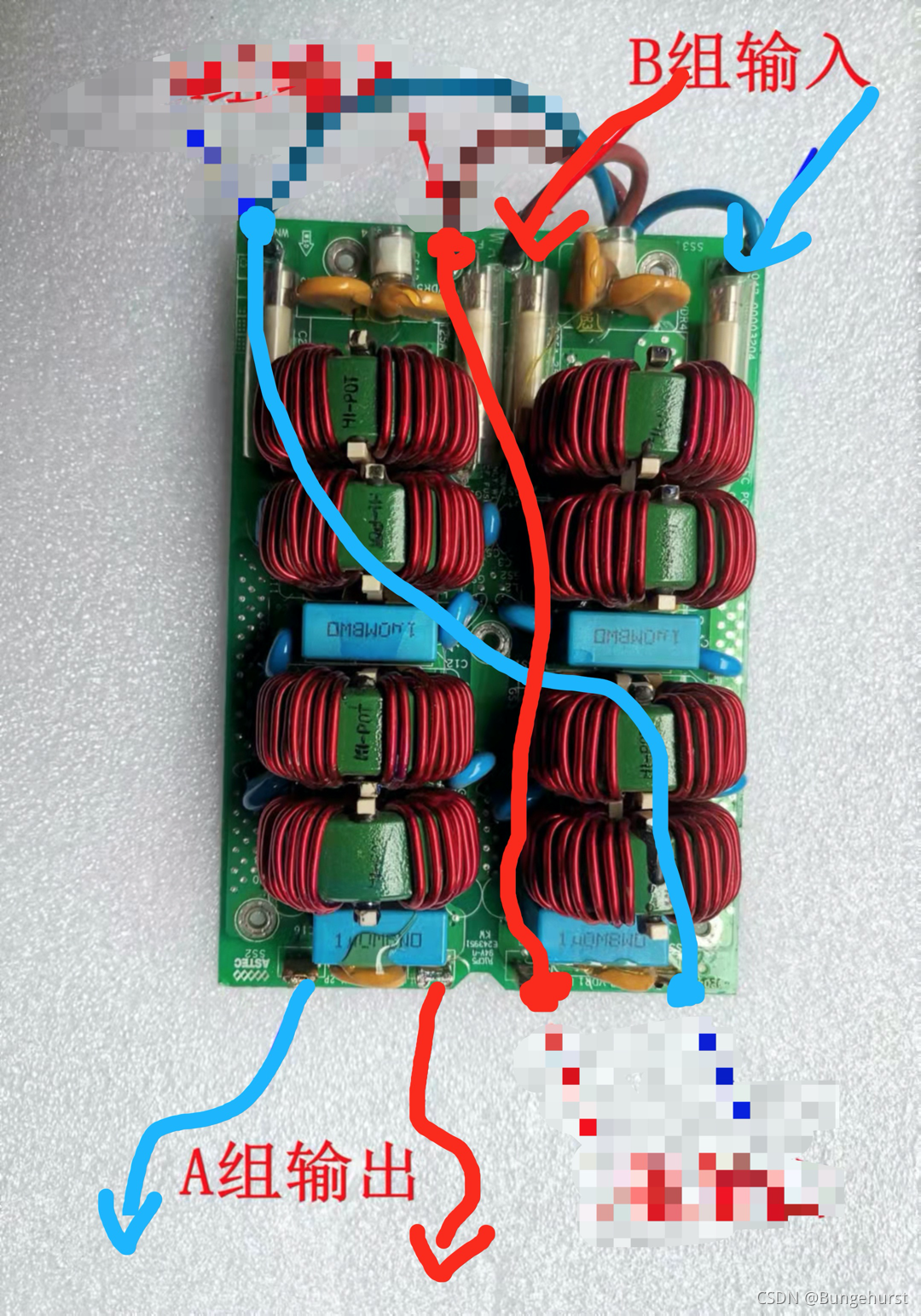

  2. 优化后，将Astec拆机板的两个四级滤波电路串接，构成一个八级滤波电路，可以对共模和差模干扰进行很好地抑制。
    在这里插入图片描述

  3. 优化后，将隔直电容串接在火线上，对电网中的直流量进行消除，内部位置布局示意如下。
    请添加图片描述
    以上内容只是大致地阐述了思路，具体实施中，电源各部分需良好接地，同时做好绝缘处理！

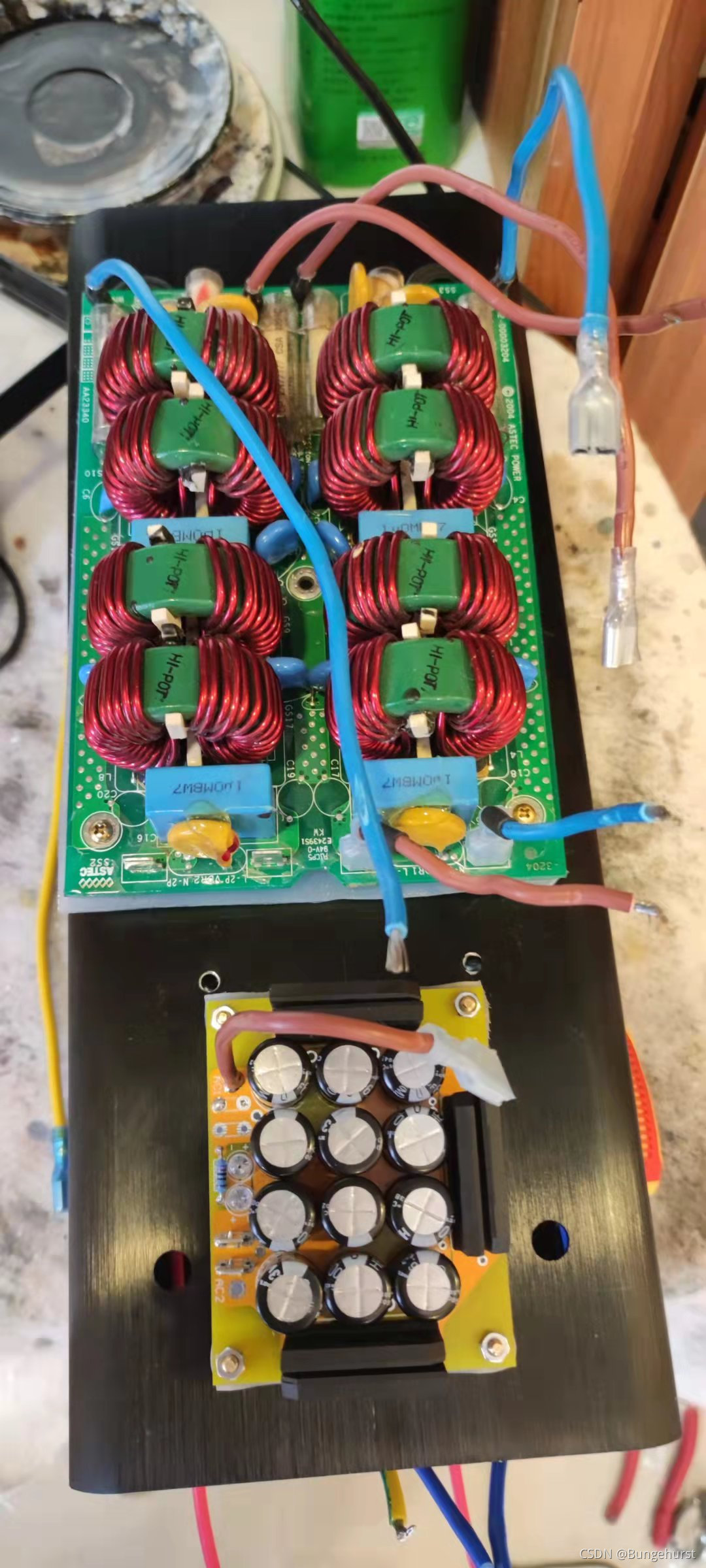

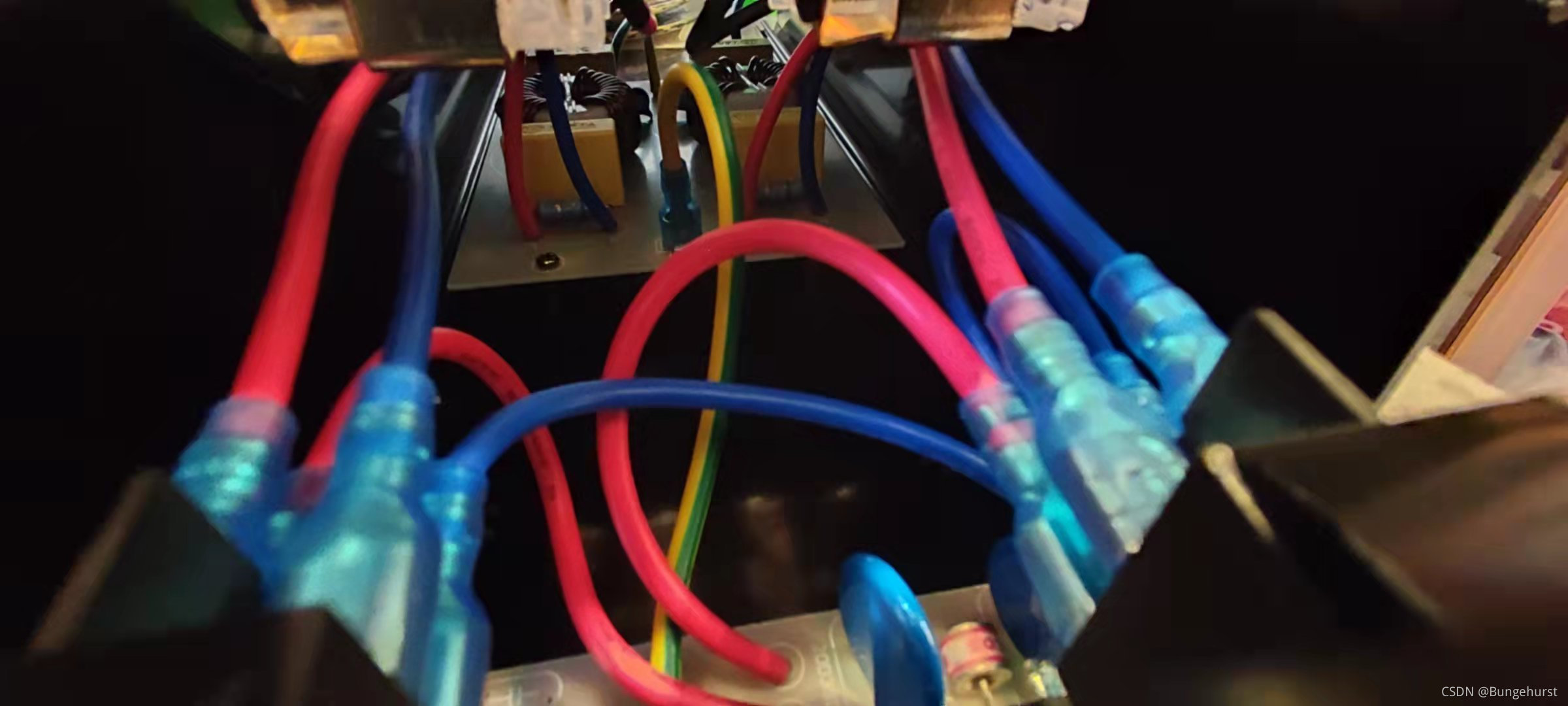

    请添加图片描述请添加图片描述

完成！

在这里插入图片描述
