前言

该项目主要是为了应付学校的期末大作业——在51单片机上3个任意功能，我实现的功能非常简单，并且也很大借鉴了江科大的代码区，很容易复制。

一、主要功能

1、使用一个无源蜂鸣器模块，上电自动播放《天空之城》

2、利用循迹模块，控制51单片机核心板上LED灯的亮灭

3、使用51单片机核心板上的两个按键控制直流电机的正反转

二、材料部分

1、51单片机核心板（仿照up主--expert电子实验室的开源项目）

2、直流电机（风扇叶--效果更加明显）

3、TCRT5000

4、tb6612电机驱动模块

5、无源蜂鸣器模块

6、usb转ttl模块

7、面包板

8、杜邦线若干

三、硬件部分

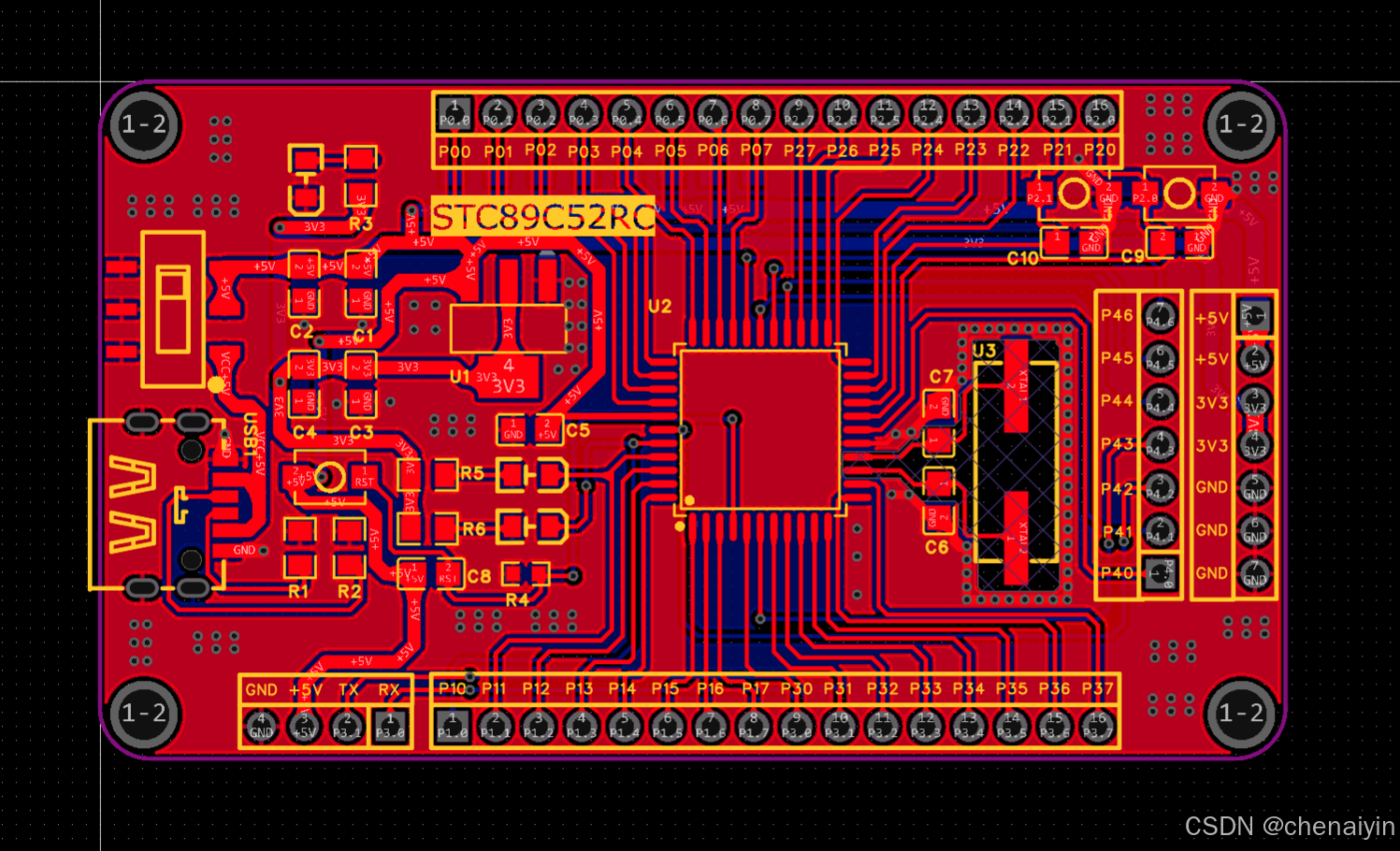

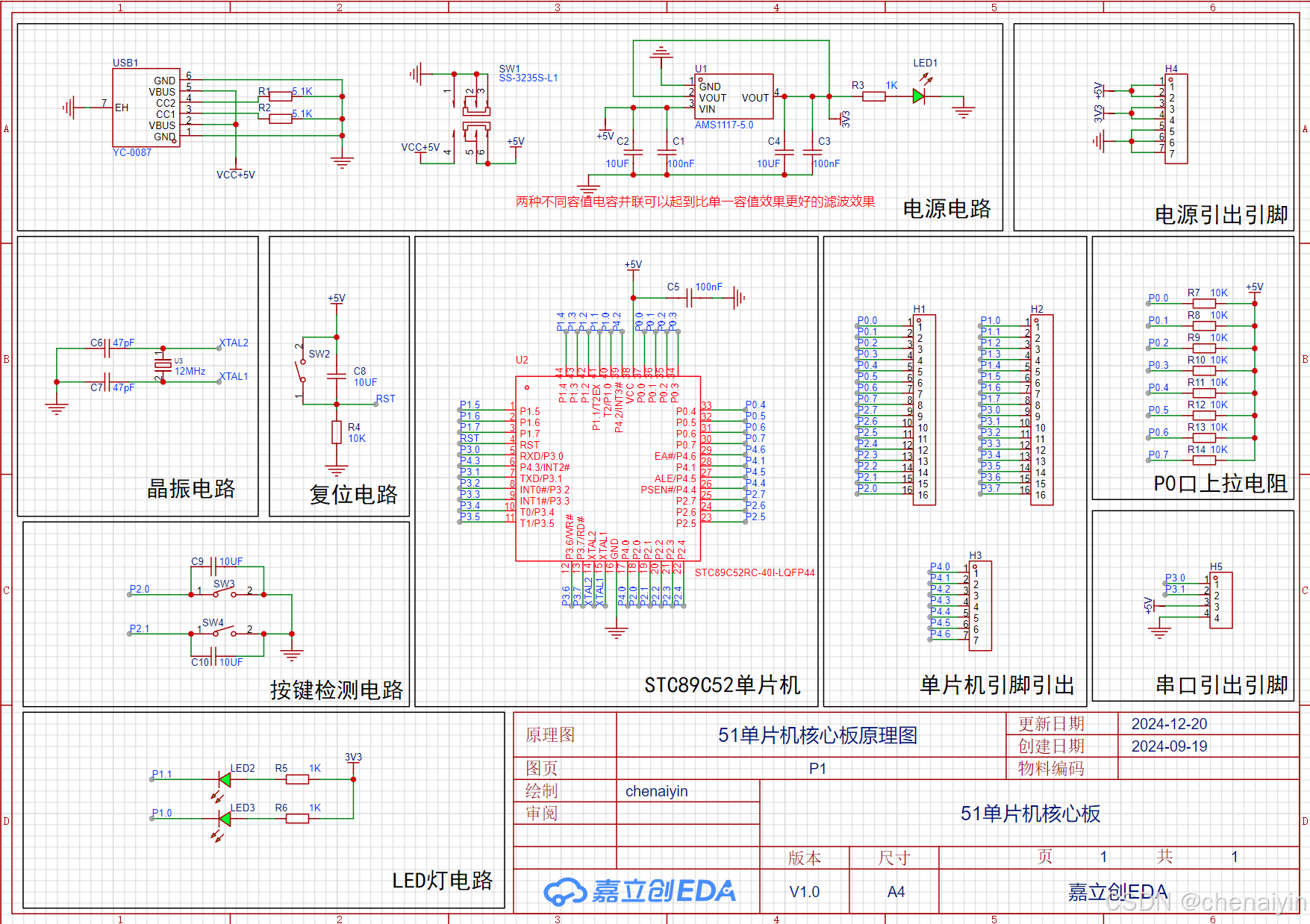

1、51单片机核心板

51单片机核心板仿照的up主Expert电子实验室开源项目，可点击名字跳转B站学习

2、引脚分配

1）TB6612

VM-5V VCC-3V3 STBY-5V AIN1-P00 AIN2-P01 AO1-电机 AO2-电机 GND

2）TCRT5000

VCC-3V3 DO-P10 GND

3）无源蜂鸣器模块

正极-P15 负极-GND

注意：所有模块需要共地

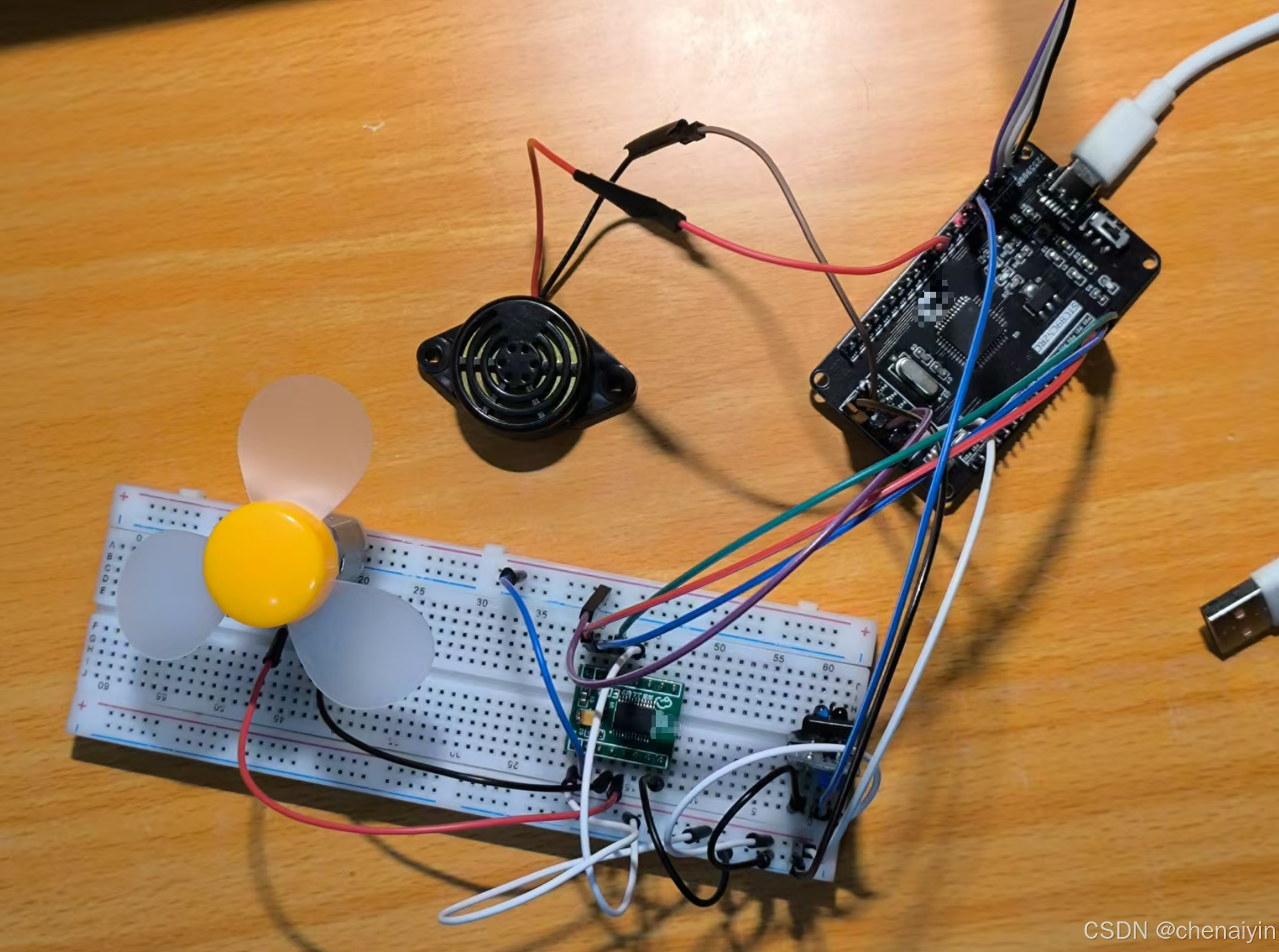

3、实物图片

四、软件部分

1、main.c

#include <REGX52.H>
#include "Delay.h"
#include "Timer0.h"

//播放速度，值为四分音符的时长(ms)
#define SPEED	500

//音符与索引对应表，P：休止符，L：低音，M：中音，H：高音，下划线：升半音符号#
#define P	0
#define L1	1
#define L1_	2
#define L2	3
#define L2_	4
#define L3	5
#define L4	6
#define L4_	7
#define L5	8
#define L5_	9
#define L6	10
#define L6_	11
#define L7	12
#define M1	13
#define M1_	14
#define M2	15
#define M2_	16
#define M3	17
#define M4	18
#define M4_	19
#define M5	20
#define M5_	21
#define M6	22
#define M6_	23
#define M7	24
#define H1	25
#define H1_	26
#define H2	27
#define H2_	28
#define H3	29
#define H4	30
#define H4_	31
#define H5	32
#define H5_	33
#define H6	34
#define H6_	35
#define H7	36

//索引与频率对照表
unsigned int FreqTable[]={
	0,
	63628,63731,63835,63928,64021,64103,64185,64260,64331,64400,64463,64528,
	64580,64633,64684,64732,64777,64820,64860,64898,64934,64968,65000,65030,
	65058,65085,65110,65134,65157,65178,65198,65217,65235,65252,65268,65283,
};

//乐谱
unsigned char code Music[]={
	//音符,时值,

	//1
	P,	4,
	P,	4,
	P,	4,
	M6,	2,
	M7,	2,

	H1,	4+2,
	M7,	2,
	H1,	4,
	H3,	4,

	M7,	4+4+4,
	M3,	2,
	M3,	2,

	//2
	M6,	4+2,
	M5,	2,
	M6, 4,
	H1,	4,

	M5,	4+4+4,
	M3,	4,

	M4,	4+2,
	M3,	2,
	M4,	4,
	H1,	4,

	//3
	M3,	4+4,
	P,	2,
	H1,	2,
	H1,	2,
	H1,	2,

	M7,	4+2,
	M4_,2,
	M4_,4,
	M7,	4,

	M7,	8,
	P,	4,
	M6,	2,
	M7,	2,

	//4
	H1,	4+2,
	M7,	2,
	H1,	4,
	H3,	4,

	M7,	4+4+4,
	M3,	2,
	M3,	2,

	M6,	4+2,
	M5,	2,
	M6, 4,
	H1,	4,

	//5
	M5,	4+4+4,
	M2,	2,
	M3,	2,

	M4,	4,
	H1,	2,
	M7,	2+2,
	H1,	2+4,

	H2,	2,
	H2,	2,
	H3,	2,
	H1,	2+4+4,

	//6
	H1,	2,
	M7,	2,
	M6,	2,
	M6,	2,
	M7,	4,
	M5_,4,


	M6,	4+4+4,
	H1,	2,
	H2,	2,

	H3,	4+2,
	H2,	2,
	H3,	4,
	H5,	4,

	//7
	H2,	4+4+4,
	M5,	2,
	M5,	2,

	H1,	4+2,
	M7,	2,
	H1,	4,
	H3,	4,

	H3,	4+4+4+4,

	//8
	M6,	2,
	M7,	2,
	H1,	4,
	M7,	4,
	H2,	2,
	H2,	2,

	H1,	4+2,
	M5,	2+4+4,

	H4,	4,
	H3,	4,
	H3,	4,
	H1,	4,

	//9
	H3,	4+4+4,
	H3,	4,

	H6,	4+4,
	H5,	4,
	H5,	4,

	H3,	2,
	H2,	2,
	H1,	4+4,
	P,	2,
	H1,	2,

	//10
	H2,	4,
	H1,	2,
	H2,	2,
	H2,	4,
	H5,	4,

	H3,	4+4+4,
	H3,	4,

	H6,	4+4,
	H5,	4+4,

	//11
	H3,	2,
	H2,	2,
	H1,	4+4,
	P,	2,
	H1,	2,

	H2,	4,
	H1,	2,
	H2,	2+4,
	M7,	4,

	M6,	4+4+4,
	P,	4,

	0xFF	//终止标志
};

//蜂鸣器端口定义
sbit Buzzer=P1^5;
sbit SENSOR=P1^0;
sbit AIN1 = P0^0;  // 连接到TB6612的AIN1引脚
sbit AIN2 = P0^1;  // 连接到TB6612的AIN2引脚
sbit KEY_FORWARD = P2^0;  // 正转按键
sbit KEY_REVERSE = P2^1;  // 反转按键

unsigned char FreqSelect;
unsigned char MusicSelect;

void main()
{
	Timer0Init();
	while(1)
	{
		if(Music[MusicSelect]!=0xFF)	//如果不是停止标志位
		{
			FreqSelect=Music[MusicSelect];	//选择音符对应的频率
			MusicSelect++;
			Delay(SPEED/4*Music[MusicSelect]);	//选择音符对应的时值
			MusicSelect++;
			TR0=0;
			Delay(5);	//音符间短暂停顿
			TR0=1;
		}
		else	//如果是停止标志位
		{
			TR0=0;
			while(1);
		}
		if (KEY_FORWARD == 0) { // 检测正转按键是否被按下
            AIN1 = 1;
            AIN2 = 0;
            Delay(200); // 延时，保持一段时间
        } else if (KEY_REVERSE == 0) { // 检测反转按键是否被按下
            AIN1 = 0;
            AIN2 = 1;
            Delay(200); // 延时，保持一段时间
        } else {
            AIN1 = 1; // 停止电机
            AIN2 = 1;
        }
	}
}

void Timer0_Routine() interrupt 1
{
	if(FreqTable[FreqSelect])	//如果不是休止符
	{
		/*取对应频率值的重装载值到定时器*/
		TL0 = FreqTable[FreqSelect]%256;		//设置定时初值
		TH0 = FreqTable[FreqSelect]/256;		//设置定时初值
		Buzzer=!Buzzer;	//翻转蜂鸣器IO口
	}
}

2、Timer0.c

#include <REGX52.H>

/**
  * @brief  定时器0初始化，1毫秒@12.000MHz
  * @param  无
  * @retval 无
  */
void Timer0Init(void)
{
	TMOD &= 0xF0;		//设置定时器模式
	TMOD |= 0x01;		//设置定时器模式
	TL0 = 0x18;		//设置定时初值
	TH0 = 0xFC;		//设置定时初值
	TF0 = 0;		//清除TF0标志
	TR0 = 1;		//定时器0开始计时
	ET0=1;
	EA=1;
	PT0=0;
}

/*定时器中断函数模板
void Timer0_Routine() interrupt 1
{
	static unsigned int T0Count;
	TL0 = 0x18;		//设置定时初值
	TH0 = 0xFC;		//设置定时初值
	T0Count++;
	if(T0Count>=1000)
	{
		T0Count=0;

	}
}
*/

3、Delay.c

void Delay(unsigned int xms)
{
	unsigned char i, j;
	while(xms--)
	{
		i = 2;
		j = 239;
		do
		{
			while (--j);
		} while (--i);
	}
}

五、总结

该项目大多数代码区基于江科大51教程，我的代码也非常简单无脑，有错误请指正
