基于USRP产品搭建大规模MIMO阵列【原创真实案例】

 一、方案背景

大规模多输入多输出(MIMO)技术是5G网络通信中的一项关键技术，它利用大规模的天线阵列实现高效的信号传输和接收。通过增加天线数量，大规模MIMO技术能够在不增加频谱资源和发射功率的情况下，显著提高系统的信道容量和频谱效率。对于实现5G愿景和满足频谱效率的关键性能要求，对大规模MIMO和其他技术进行原型验证的需求至关重要。 由于基于计算机的仿真无法单独应对许多复杂的未决问题，因此必须创建能在真实信道条件下实时运行并发送/接收真实RF信号的原型系统。由电脑端的仿真软件和软件无线电平台共同组建的半实物半实验系统就能够解决上述问题，实现从理论仿真到实际应用的过渡，从而加速新一代通信系统的开发。

二、方案组成

（1）可编程射频前端：国产USRP-LW N321

采用USRP-LW N321作为该方案的射频前端，覆盖3MHz到6GHz的频率范围。每通道可提供高达200MHz的瞬时带宽。可编程射频前端通过SFP+ 10G ETH与服务器/交换机连接。

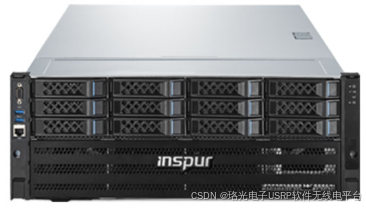

（2）服务器：浪潮 NF5468M6服务器

服务器采用浪潮 NF5468M6服务器，内置100G加速卡，实现数据的快速传输。拥有高性能的处理器以处理来自射频前端的基带信号，为用户验证理论、开发复杂系统原型提供了保障。

（3）时钟源：OctoClock-LW-G时钟源

采用OctoClock-LW-G时钟源，为可编程射频前端提供10MHz、1 PPS参考，实现多台USRP-LW N321间的时钟和触发信号的同步。

（4）交换机：华为S6730S-H24X6C-A交换机

在16*16MIMO和32*32MIMO方案中，由于可编程射频前端由8/16台USRP组成，因此使用交换机来连接服务器与射频前端，实现数据传输。交换机采用华为S6730S-H24X6C-A，通过万兆网口连接多台USRP-LW N321，通过100G以太网连接服务器。

三、系统框图

通过搭配不同数量的可编程射频前端，该系统可提供8*8 MIMO、16*16 MIMO、32*32MIMO解决方案。系统框架图如下图所示：

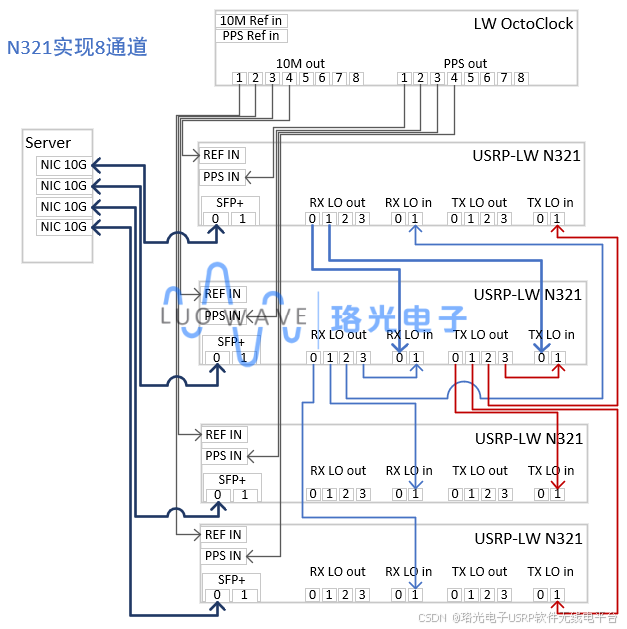

8*8MIMO：

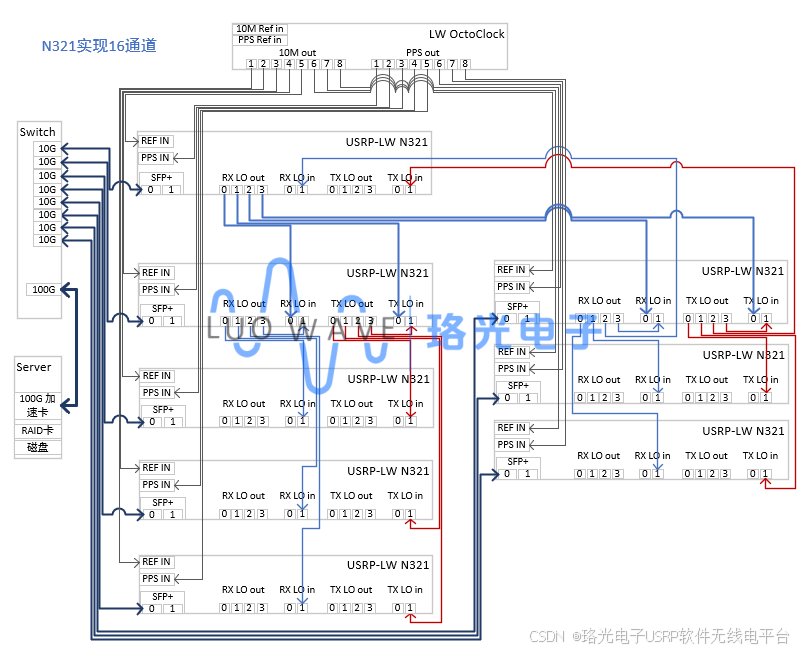

16*16MIMO：

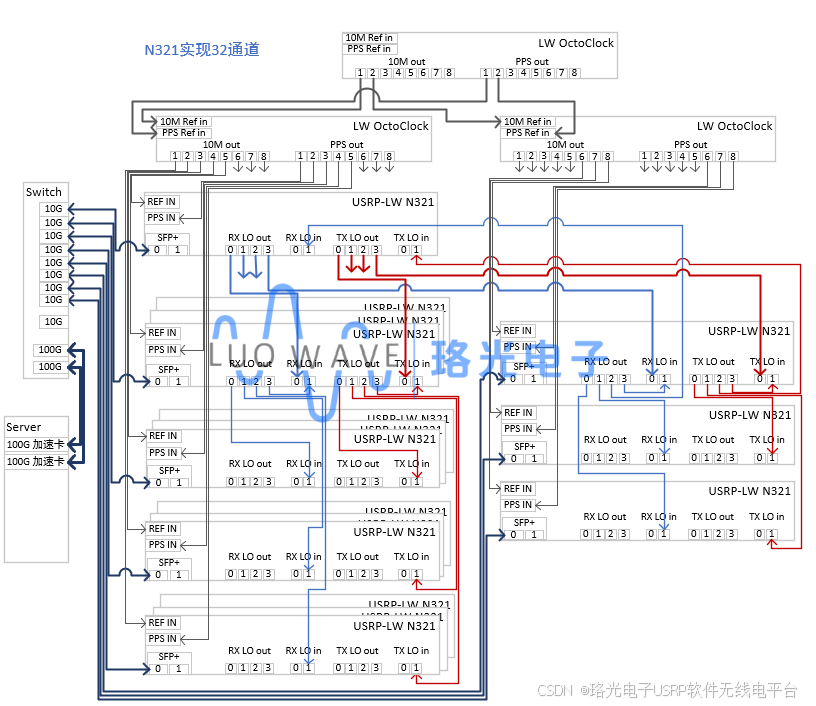

32*32MIMO：

四、硬件连接

（1）CLK和PPS触发的连接

LW OctoClock时钟源为系统提供8路10MHz时钟信号和8路1PPS同步信号。连接时钟源的10MHz输出口到USRP-LW N321的REF IN端口；连接时钟源的PPS OUT口到USRP-LW N321的PPS IN端口。

（2）本振分配的连接

本系统中可编程射频前端USRP需要共本振以实现相互间同步。连接TX LO OUT、TX LO IN、RX LO OUT、RX LO IN，从而产生Tx频率同步和Rx频率同步。使用分层LO信号分配，在同层级之间应使用等长的连接线缆。

通过将USRP1的RX LO OUT连接USRP2的RX LO IN 0端口和TX LO IN 0端口，8*8MIMO系统可将Tx和Rx同步到同一LO，从而产生Tx和Rx的相同中心频率。USRP2的RX LO OUT为其他两台USRP分配外部本振。

（3）数据的连接

来自可编程射频前端的信号数据通过SFP+万兆网口传输至服务器。服务器含有多个网卡，均支持SFP+端口。每台USRP-LW N321设备有两个SFP+端口，SFP+ 0和SFP+ 1，在此方案中均使用SFP+ 0端口与服务器或交换机连接。

（4）射频的连接

每台USRP-LW N321设备支持两个接收通道和两个发射通道，各射频通道通过射频线缆连接到天线，天线按照一定规律排列成天线矩阵。

（5）网管的连接

使用RJ45管理口可对USRP进行管理，允许USRP文件系统的配置和更新。默认情况下，系统中USRP上的网络端口使用DHCP协议。因此须在上游网络设备上运行DHCP服务器，或者为每个USRP的管理网口设置静态IP地址。如需连接交换机，可使用RJ45线缆连接USRP和交换机，并在服务器和交换机之间也连接RJ45电缆。

五、测试数据

偏斜测量基于使用多通道射频参考架构提供的参考软件生成的 IQ 数据文件进行。测量系统使用32*32 MIMO 系统环回配置（连接 RF RX-TX 端口以实现 MIMO 环回），以一致的路径长度将信号从所有 Tx 端口连通到所有 Rx 端口。

（1）测试记录表

测试项	测试环境	测试结果
RX相位相干稳定性	--配置载波频率：2 GHz（S 波段/L 波段） --配置的基带激励：500kHz正弦波，连续发射1小时，接收器采样速率为6.25MS/s（时钟速率为250MS/s，抽取率为40） --测量窗口：4ms（2500个样本） 配置： --单个设备：在同一USRP的两个Rx通道上同时接收的激励 设备间：在任意独立的USRP上同时在两个Rx通道上接收的激励	同一个设备接收通道相位偏斜	0.139°
		不同设备间接收通道相位偏斜	0.167°
Tx相位相干稳定性	--配置载波频率：1 GHz --配置的基带激励：500kHz正弦波，以250MS/s的速度连续传输1小时，在有限窗口内以3.2GS/s的速度采样 --测量窗口：35ms（120000个样本） --配置： 发射：从任意两个通道同时发射的激励 接收：在外部采集设备上的两个Rx通道上同时接收的激励	同一个设备发射通道相位偏斜	0.128°
		不同设备间发射通道相位偏斜	0.115°

（2）过程数据

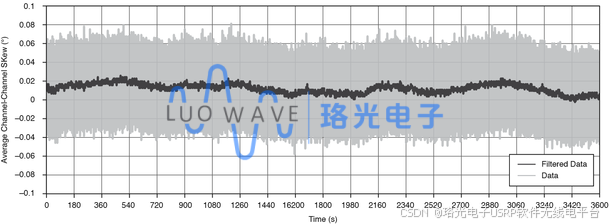

同一设备上的两个 Rx 通道之间的平均通道间相位偏斜（测试时间1h）

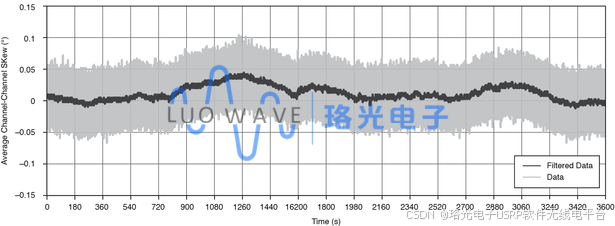

不同设备间的两个 Rx 通道之间的平均通道间相位偏斜（测试时间1h）

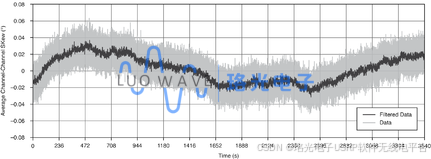

同一设备上的两个 Tx 通道之间的平均通道间相位偏斜（测试时间1h）

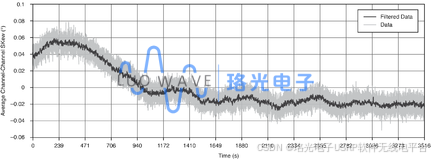

不同设备间的两个 Tx 通道之间的平均通道间相位偏斜（测试时间1h）

（3）测试结论

32*32MIMO多通道射频系统在测试的整个持续时间内，相位同步效果较优，相位偏斜小于0.2°。

六、使用设备规格

（1）软件无线电平台USRP-LW N321

USRP-LW N321是一种网络软件定义无线电，可为大规模和分布式无线系统中的部署提供可靠性和容错能力。这是一种高性能SDR，它使用独特的RF设计，以半宽RU尺寸提供2个RX和2个TX通道。灵活的同步架构支持10 MHz时钟参考，PPS时间参考外部TX LO和RX LO输入，可实现相位相干MIMO测试平台。

USRP-LW N321利用UHD的最新软件开发来简化对网络上多个设备的控制和管理，并具有独特的远程管理任务功能，例如调试，更新软件，重新启动，重置为出厂状态以及监视系统运行状况。

主要特点

• 3 MHz至6 GHz扩展频率范围
• 每通道高达200 MHz的瞬时带宽
• 2RX，2TX
• Xilinx Zynq-7100 SoC
• 双核ARM Cortex-A9 800 MHz CPU
• 1个QSFP+ 端口
• 2个SFP+ 端口（1个千兆以太网，10个千兆以太网，Aurora）
• RJ45（1 GbE）
• 外接时钟参考和PPS时间参考
• 外部RX LO，TX LO输入输出端口
• 1个A型USB主机端口
• 1个micro-USB端口（串行控制台，JTAG）
• USRP硬件驱动程序（UHD3.15.0.0或更高版本）和开源软件API版本
• 射频片上网络（RFNoC™）FPGA开发框架

规格参数

接收		发射
通道数量	2	通道数量	2
增益范围	-16 ~ 34dB	增益范围	-30 ~ 25dB
增益步进	1dB	增益步进	1dB
最大输入功率	-15dBm	最大输出功率	20dBm
滤波器组	450 ~ 760MHz 760 ~ 1100MHz 1100 ~ 1410MHz 1410 ~ 2050MHz 2050 ~ 3000MHz 3000 ~ 4500MHz 4500 ~ 6000MHz	滤波器组	450 ~ 650MHz 650 ~ 1000MHz 1000 ~ 1350MHz 1350 ~ 1900MHz 1900 ~ 3000MHz 3000 ~ 4100MHz 4100 ~ 6000MHz
可输入外部本振频率范围	0.45 ~ 6GHz	可输入外部本振频率范围	0.45 ~ 6GHz
调谐时间	245μs	调谐时间	245μs
TX/RX切换时间	750μs	TX/RX切换时间	750μs
转换器和GPSDO性能		功率
采样率	200，245.76，250(MS/s)	直流电压输入	12V，7A
ADC分辨率	14bits	功耗	60 ~ 80W
DAC分辨率	16bits	物理属性
未锁定GPSDO频率稳定度	0.1ppm	尺寸	38×22×4.5 cm
GPSDO PPS相对UTC精度	<8ns	重量	3.4kg
GPSDO时延稳定性	<+/-50μs 3hours 25°C	操作环境要求
		工作稳定范围	0 ~ 50°C
		储存温度范围	-40 ~ 70°C

（2）OctoClock-LW-G时钟源

OctoClock-LW-G是一个高精度的时钟源的设备分配系统。对于希望建立一个多通道系统，并同步到一个共同的参考时间的用户来说，这是非常有用的。例如，我们可以利用OctoClock-G对USRP N210进行相干操作，与系统同步。这样可以实现很多的相控阵的应用，例如波束形成，超分辨测向，多样性的结合，或MIMO收发器的设计。

主要特点

• 集成的８路时钟源，包括8路10MHz和8路１PPS
• 极为方便的解决了多通道的同步问题
• 为MIMO应用提供了同频同相的信号
• 故障或断开时自动切换的源检测
• 1U的外形尺寸
• 用户可以在内部的GPSDO和外部的10 MHz/1 PPS进行选择

规格参数

功率		GPS锁定pps精度	50ns
直流电压输入	6-15V	输出
电流消耗	< 1A	10 MHz 输出	~1.4Vpp
输入		10 MHz 输出波形	方波
10 MHz 输入范围	0-20dBm	10 MHz 输出阻抗	50Ohm
1 PPS输入	2.5-5V	1 PPS 输出	5V
GPSDO 参数		1 PPS 波形	逻辑电平脉冲
有源GPS天线（选配）	5V	结构尺寸
GPS未锁定频率精度	25ppb	尺寸（1U机架式）	10*44*5 cm
GPS锁定频率精度	<1ppb	重量	1.2
