三相桥式电路的simulink电路仿真简介

一、基本电路原理

1.三相桥式全控整流电路

R移相范围是0-120°
RL移相范围是0-90°

2.三相桥式半控整流电路

R和RL移相范围都是180°

二、MATLAB仿真方法

1.需要用到的基本组件

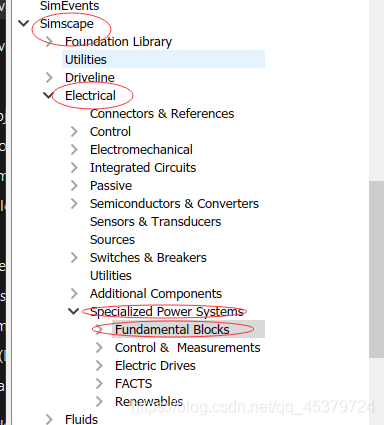

由于版本不同，可能目录有所区别，但是只需要搜索Commonly Used
Blocks以及Fundamental Blocks，这两个目录，即可找到大部分材料，这两个目录是不变的。

如果对某个元件不太明白，想深入了解原理，去Mathworks官网查看即可。

另外，由于我下面要用到3种触发方式、两种线路共六种方法，所以这些器件留个大致印象即可。

基本元件（RLC和功率开关器件）

Series RLC Branch（Elements中的）

这个元件双击以后，可以自由选择R、L、C直接的组合，可以单独，可以两个，可以三个。

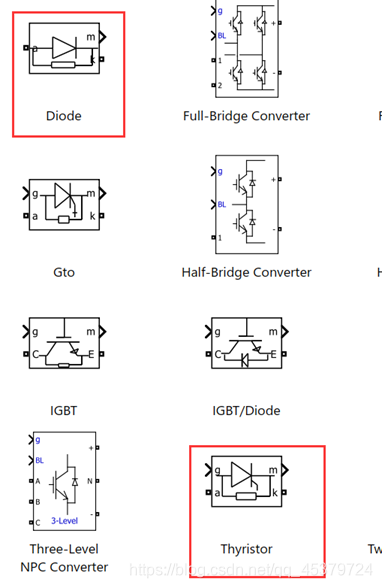

Power Electronics（Elements中的）

其中既有单独的开关功率器件，也有集成的桥元件

我们实验中用晶闸管和二极管即可。

这个元件是一个通用桥元件，可以自由选择1-24桥臂数目，左边引出触发点和中间节点，右边接负载即可。

连线（Mux，Demux）

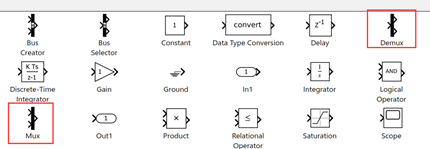

Mux，Demux，分别是将信号汇合和拆分的工具。和Bus Creator及Bus
Selector的区别是，前两个虽然汇合了，但信号依然是独立的，后两个汇合后，就把几个信号视为一个整体了。不过我没有验证，实际使用中也没有太大区别，就用Mux和Demux即可。

这两个工具和之后的测量有一定的关系

信号（Powergui，AC电压源，脉冲）

Powergui

Fundamental Blocks中的Powergui

Powergui修改仿真初始状态，是电路中必不可少的元件，没有会报错。

AC Voltage Source

Electrial Sources中的AC Voltage Source

形成星形连接的AC电压源自然是必不可少的，要注意设置幅值，以及A相电压0°，B相电压-120°，C相电压120°。频率设置为50Hz。

脉冲方式

Delay触发

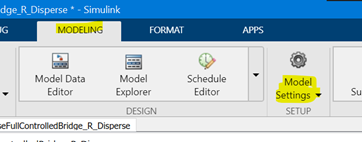

Delay也就是离散触发，我们首先要设置

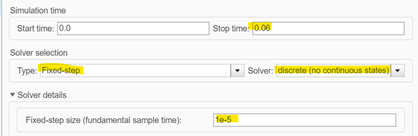

上面是仿真时间0.06s，下面是选择采样时间，每隔0.00001s采一次样。

在powergui中做同样设置。

主要用到的元件有，Commonly Used Blocks中的Constant，Delay，以及Power
Electronics中的PWM生成器。
