交换芯片CPSS-MARVELL 98DXX交换处理流程

一、Forward数据包的存储转发：

1、fwdPktSend线程

{

While(1)

{

recvmsg(fwdPktSockFd, &msg);

fwdPktSendPacket();

-> osMsgQSend(txMsgQ);

}

}

2、fwdPktRecv线程

{

appDemoDxChNetRxPacketCbRegister(appDemoDxChForwardPktCb);

While(1)

{

osMsgQRecv(fwdPktTaskQueueId, );

...

sendmsg(fwdPktSockFd,&msg);        //netlink发送数据包

}

}

3、transmitTask线程

{

While(1)

{

osMsgQRecv(transmitTaskQueueId, );

}

}

evHandler_recv_fifo函数中，调用appDemoDxChForwardPktCb()，该函数中

osMsgQSend(fwdPktTaskQueueId, &packets);来唤醒fwdPktRecv线程的 osMsgQRecv(fwdPktTaskQueueId, );

osMsgQSend和osMsgQRecv的实现在驱动mv_kernelExt中.

osMsgQRecv->mvKernelExt_MsgQRecv->mv_do_wait_on_queue_timeout:

While(q->messages == 0)

while (tsk->waitqueue && timeout)

    {

        if (unlikely(signal_pending(tsk->task)))

        {

            tsk->tasklockflag = 0;

            mv_delete_from_waitqueue(tsk);

            return -1;

        }

        set_task_state(tsk->task, TASK_INTERRUPTIBLE);

        MV_GLOBAL_UNLOCK();

        timeout = schedule_timeout(timeout);

        MV_GLOBAL_LOCK();

    }

Schedule_timeout()已经进入INTERRUPTIBLE的睡眠状态。

osMsgQSend->mvKernelExt_MsgQSend()

While(q-Messages == q->maxmsgs)

{

mv_do_wait_on_queue_timeout();

}

...

Wake_up_process();

整个数据转发的流程比较清晰：

中断的event函数中，调用evHandler_recv_fifo->appDemoDxChForwardPktCb()，

osMsgQSend(fwdPktTaskQueueId, &packets)像消息队列发送packates后wakeup osMsgRecv(fwdPktTaskQueueId),及线程fwdPktRecv：sendmsg(fwdPktSockFd,&msg)，向内核发送netlink数据包；

内核arch/arm/plat-feroceon/my_drivers_lsp/mv_prestera_net/mv_prestera_mux.c中通过netlink_kernel_create()创建内核线程netlink_recv_packet，来接收应用线程fwdPktRecv的sendmsg请求；

netlink_recv_packet的工作如下：

fwd_skb = alloc_skb(NLMSG_PAYLOAD(nlh));

memcpy(fwd_skb->data, NLMSG_DATA(nlh), len);

kfree_skb(skb);

appDemoFwdRxPkt(fwd_skb);

appDemoFwdRxPkt()函数完成net网卡的端口数据转发：

Struct net_device *dev = __dev_get_by_name(&init_net, “mux0”);  //获取mux0的网卡

Fwd_skb->dev = dev;

mvPortForward(fwd_skb, dev);

-> netif_receive_skb(skb);  //linux协议栈入口，数据包送上层处理

（1）、fwdPktSend线程：

recvmsg线程neilink方式阻塞获取内核mux0的出来的报文，并调用cpssFdbMacFindPort查找port号，最后通过osMsgQSend(transmitTaskQueueId, &packet, size)向port转发该报文;

（2）、transmitTask线程：

osMsgRecv(transmitTaskQueueId, &packet);获取该类型报文后，send_acket_DxCh();->dxChNetIfSdmaTxPacketSend(); DMA方式发送packet到交换机；

（3）、fwdPktRecv线程：

交换芯片中断收包后，osMsgQSend(fwdPktTaskQueueId, &packets)唤醒该线程的osMsgQRecv(fwdPktTaskQueueId, );来向内核netlink发送该二层包；内核netlink线程收到该包后，发送到内核linux协议栈，并绑定网口mux0；

（4）、lldp线程：

该线程通过

appDemoDxChNetRxPacketCbRegister(appDemoDxChNetLldpProtocolCb);

注册中断hook函数，该函数中通过osMsgQSend(lldpTaskQueueId);唤醒osMsgQRecv(lldpTaskQueueId， &packet)，memcpy拷贝packet来实现对该packet的协议处理；最后通过osMsgQSend(transmitTaskQueueId)来转发出去。

可以看到，该协议的处理，至少有4次内存拷贝，收发的各2次内存拷贝：存储转发到接收缓缓冲池lldpTaskQueueId的1次内存拷贝，协议任务获取从该缓冲池获取包的一次内存拷贝；发送到transmitTaskQueueId缓冲池的1次内存拷贝，transmitTask线程从transmitTaskQueueId缓冲池转发到交换芯片端口的一次内存拷贝。

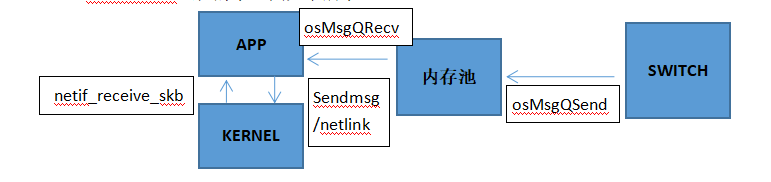

fwdPktRecv线程的示意图如下所示：

二、event处理流程：

1. 创建event_handle任务：

userEventHandler.c 里面，appdemoEventRequestDrvnModeInit()函数中，for创建了10个evHndl_x任务线程，均执行appDemoEvHndlr()处理函数：

While(1)

{

Select();

cpssEventRecv();

->appDemoEnPpEvTreat();

    case CPSS_PP_RX_BUFFER_QUEUE0_E:

        case CPSS_PP_RX_BUFFER_QUEUE1_E:

        case CPSS_PP_RX_BUFFER_QUEUE2_E:

        case CPSS_PP_RX_BUFFER_QUEUE3_E:

        case CPSS_PP_RX_BUFFER_QUEUE4_E:

        case CPSS_PP_RX_BUFFER_QUEUE5_E:

        case CPSS_PP_RX_BUFFER_QUEUE6_E:

        case CPSS_PP_RX_BUFFER_QUEUE7_E:

cpssEnRxPacketGet(queue_num);

->appDemoDxChNetRxPktHandle();

->cpssDxChNetIfSdmaRxPacketGet();

->dxChNetIfRxPacketGet();

  packetBuffsAddrPtr[i] = phy2virt(rxDesc>buffPointer);

这里获取到了rc_packet的地址。

-> for(ii = 0 ; ii < numRegistrations ; ii++)

        {

            (rxPktReceiveCbArray[ii])(devNum,queueIdx,numOfBuff,

                                    packetBuffs,buffLenArr,&rxParams);

         }

依次调用所有注册的hook函数。

Hook函数的注册通过appDemoDxChNetRxPacketCbRegister()来实现，所有的协议都需要通过该函数来注册hook()：

    appDemoDxChNetRxPacketCbRegister(appDemoLink);

appDemoDxChNetRxPacketCbRegister(appDemoDxChForwardPktCb);

appDemoDxChNetRxPacketCbRegister(appDemoDxChNetLldpProtocolCb);

1）、appDemoLink:

如果22端口目的mac==0x01 80 c2 00 00 86的packate，获取千兆口mac的link状态，checkPhyLinkStatus()；更新mac千兆口的link状态；

2）、appDemoDxChForwardPktCb：

fwdPktRecv任务线程中，通过appDemoDxChNetRxPacketCbRegister(appDemoDxChForwardPktCb);  来注册hook；

appDemoDxChForwardPktCb()函数中，主要通过

osMemCpy()报文拷贝;

osMsgQSend(fwdPktTaskQueueId, &packets);
