贴片电容的读法

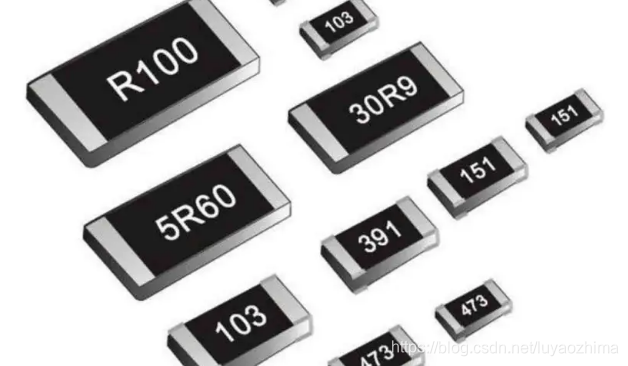

在这里插入图片描述
读贴片电阻阻值再也不头疼，只要掌握E24和E96两类标注法
贴片电阻大体上分为两种阻值标注方法，一是E24标准的标注方法，另-种是E96标准的标注方法。

1.E24标注法

对于E24标注法如果是三位数字,则前两位是电阻值的有效数字,第三位是10的倍率,比如数
字是103的电阻阻值就是1010^3 = 10K,而470则是4710^0 = 47欧，而不是470欧。
对于阻值小于10欧的则用R代表单位为欧姆的阻值的小数点或者用m代表阻值单位为毫欧的小数点，比如1 R0表示1.0欧，5R1表示5.1欧， R20则表示0.2欧，4m7表示4.7毫欧。

2.E96标注法

对于E96标注法一般常规的是使用4位数字表示阻值， 前三位数字表示电阻的有效值，最后一位则是10的倍率,比如1003,前三位100是有效值,就是一位是3是10^3, 所以1003= 100*10^3= 100K,如果是4700则前三位是470,就后一位的0表示10的0次方，所以4700=470欧，而不是4.7K。

对于阻值小于1 0欧的也和E24标注法类似，只是变成四个字符，比如下面几种:
1R00 = 1.00欧
5R10 = 5.10欧
R200 = 0.200欧
R007 = 7.00毫欧
