esp8266-01+usb转ttl+pc通信

声明：该文章为网上多篇文章的杂糅，经过试错，得出个人的笔记。与他人文章的重复性不可避免，但他人单篇文章不一定适合自己的实践问题。

本文的WiFi模块型号为ESP8266-01，利用USB转TTL模块与PC进行UDP、TCP通信；本文粗略列出模块的连接、UDP、TCP连接过程和一些注意事项，未一一列出输入命令后的现象，若想弄清，请参考文章下端部分文献链接，或自己查询。

模块介绍：

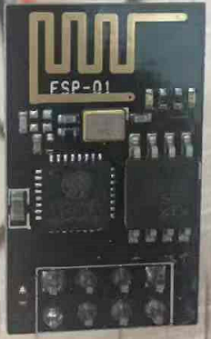

ESP8266-01正面：

ESP8266-01反面：

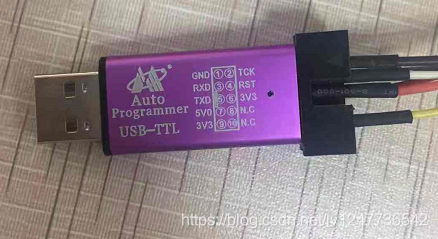

USB转TTL：

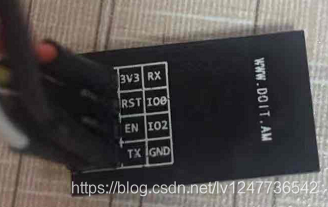

ESP8266-01的接口：

3V3	RX
RST	IO0
EN	IO2
TX	GND

USB转TTL模块接口：

GND	TCK
RXD	RST
TXD	3V3
5V0	N.C
3V3	N.C

一、ESP8266-01与USB转TTL模块连接方式：

ESP8266-01	USB转TTL模块
3V3	3V3
RX	TXD
TX	RXD
GND	GND
EN	3V3

        注意：EN必须连接；RST可不连接。不同型号模块，可能引脚名称有点差别，连接时稍微注意。ESP8266-01与USB转TTL模块连接好后，在串口调试助手中输入AT，返回OK，就可以表明接线无误；若没有返回OK，接线有误。

指示灯说明：红灯为电源灯，数据信号灯为蓝灯。给模块供上电后红灯就会亮，若连接正确，刚给模块供上电，蓝灯会瞬间闪亮，此外在有数据传输时，蓝灯会闪亮。

购买的ESP8266-01模块，或者其他型号模块无需进行固件加载，出厂前已处理，用户可以直接使用。

       二、开发工具下载：

1. 安信可串口调试助手，或其他（XCOM、串口猎人等）
2. 网络调试助手



UDP、TCP通信前，注意事项：

1、关闭防火墙，否则可能会无法通信。打开控制面板-->Windows防火墙-->打开或关闭Windows防火墙-->关闭Windows防火墙-->确定。

2、所连接的Wifi频率为2.4GHz频段，5GHz频段无法连接。

3、该实验为同一路由器或wifi热点下的连接。



三、UDP通信

Udp连接主要操作步骤：

• AT+RST //复位
• AT+CWMODE=1 //设置模组为STA模式
• AT+CWJAP="jianghuiquan","welcome6688"  //连接wifi名、wifi密码
• AT+CIFSR    //查看ip
• AT+CIPSTART="UDP","192.168.1.137",8080,9000,0   //电脑ip，8080电脑端口 ，9000本地端口，0表示远端不变
• AT+CIPMODE=1 //开启透传
• AT+CIPSEND //准备与电脑互传数据
• 结束透传模式：把“发送新行”复选框对勾去掉，输入+++；AT+SAVETRANSLINK=0（此时要把“发送新行”复选框对勾选上，会提示OK），结束透传模式。

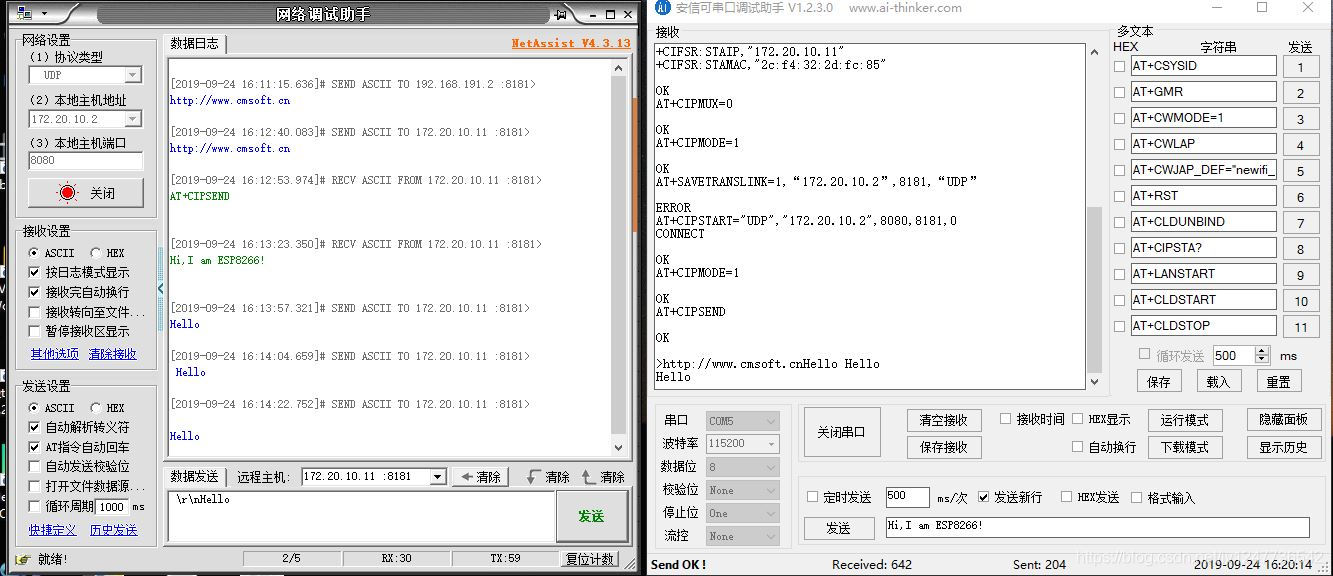

通信现象：

注意：设置好网络调试助手的pc地址、端口和ESP8266的地址、端口。



四、TCP通信

TCP连接主要操作步骤：

1. AT：响应
2. AT+CWMODE=1    Station模式。这个模式下ESP8266可以加入其他路由器的网络
3. AT+CWJAP      查看当前可用wifi
4. AT+CWJAP="ssid","pwd"       ssid是WiFi名称，pwd是WiFi密码
5. AT+CIPMUX=0 选择单路连接模式
6. AT+CIPSTART="TCP","host",port   host是连接服务器的域名，port是端口号
7. AT+CIPMODE=1    选择透传模式
8. AT+CIPSEND      响应>,便可以向服务器发送HTTP数据报
9. 退出连接参考UDP连接。

注意：先打开网络调试助手，选择好协议类型、ip、端口号，打开网络，再输入该命令，否则无法链接。

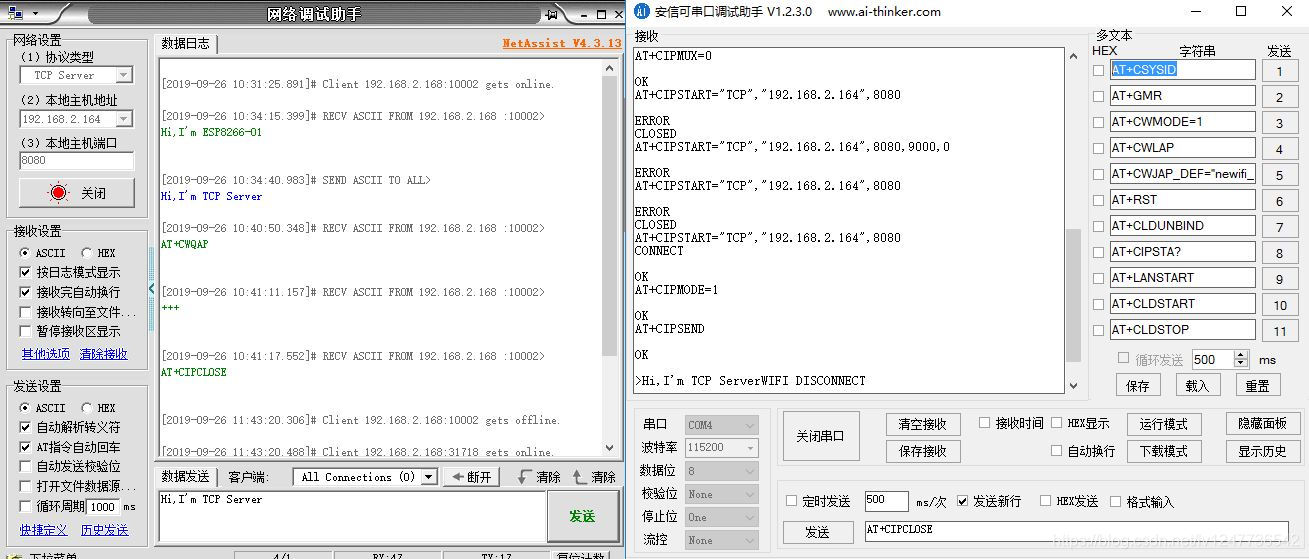

通信现象：

五、部分指令说明

AT+GMR                    查看固件版本

AT+RST                     模块复位

AT+CWMODE=1       选择Station模式

AT+CWMODE=2       选择AP模式

AT+CWMODE=3       选择Station+AP模式

Station模式，这个模式下ESP8266可以加入其他路由器的网络
AP模式，这个模式下ESP8266就相当于一个路由器，其他设备可以加入到这个模式中

其他指令具体参考AiCloud 2.0 AT开发文档



部分参考文献：

ESP8266-01的TCP文献：https://blog.csdn.net/Cherish_x/article/details/79176949

ESP8266-01的UDP文献：https://blog.csdn.net/jianghuiquan/article/details/60963008
