AD20/Altium designer——如何从立创EDA获取元器件封装库原理图库PCB库

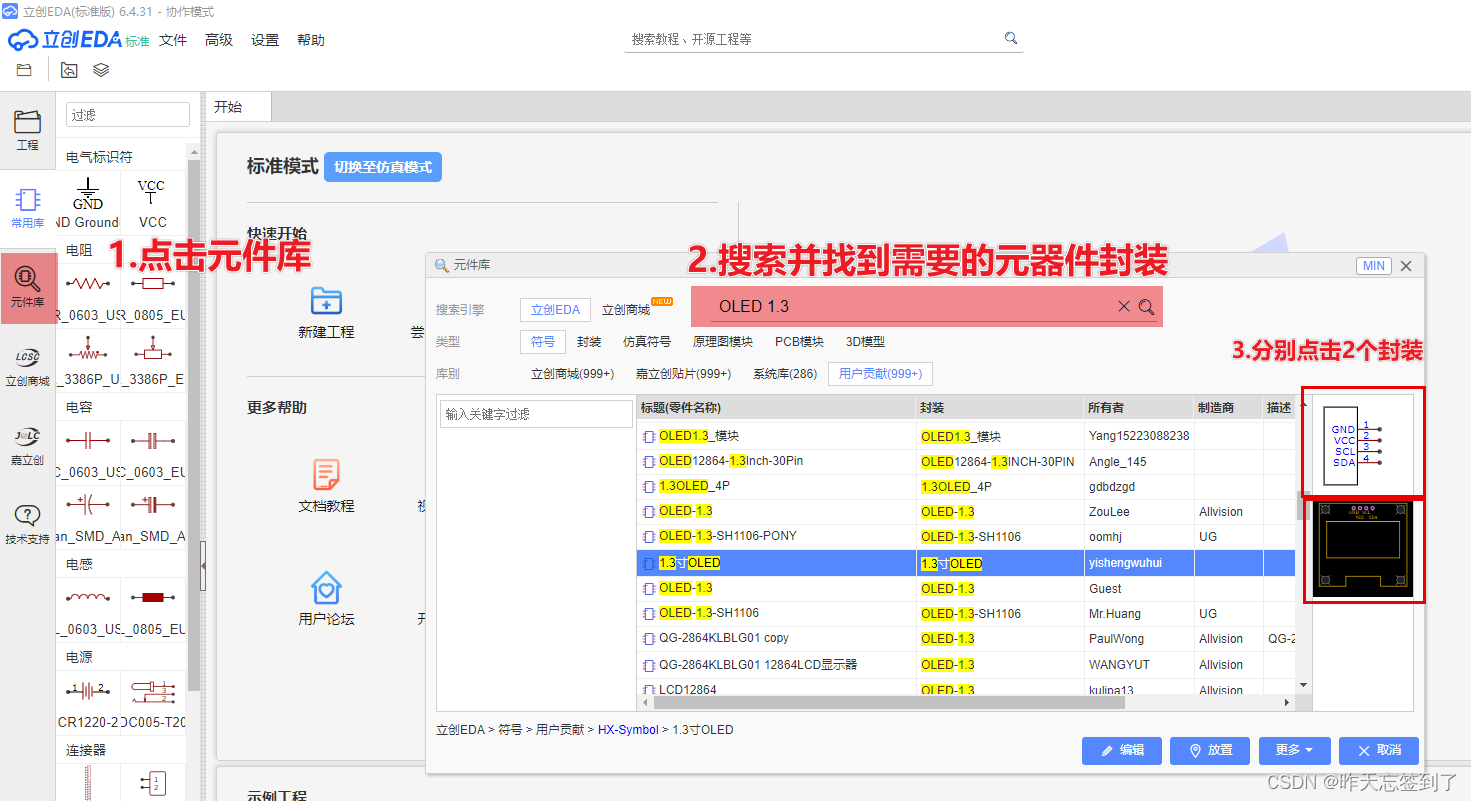

1.打开并登录立创EDA，找到需要的元器件

2.导出原理图、PCB封装文件

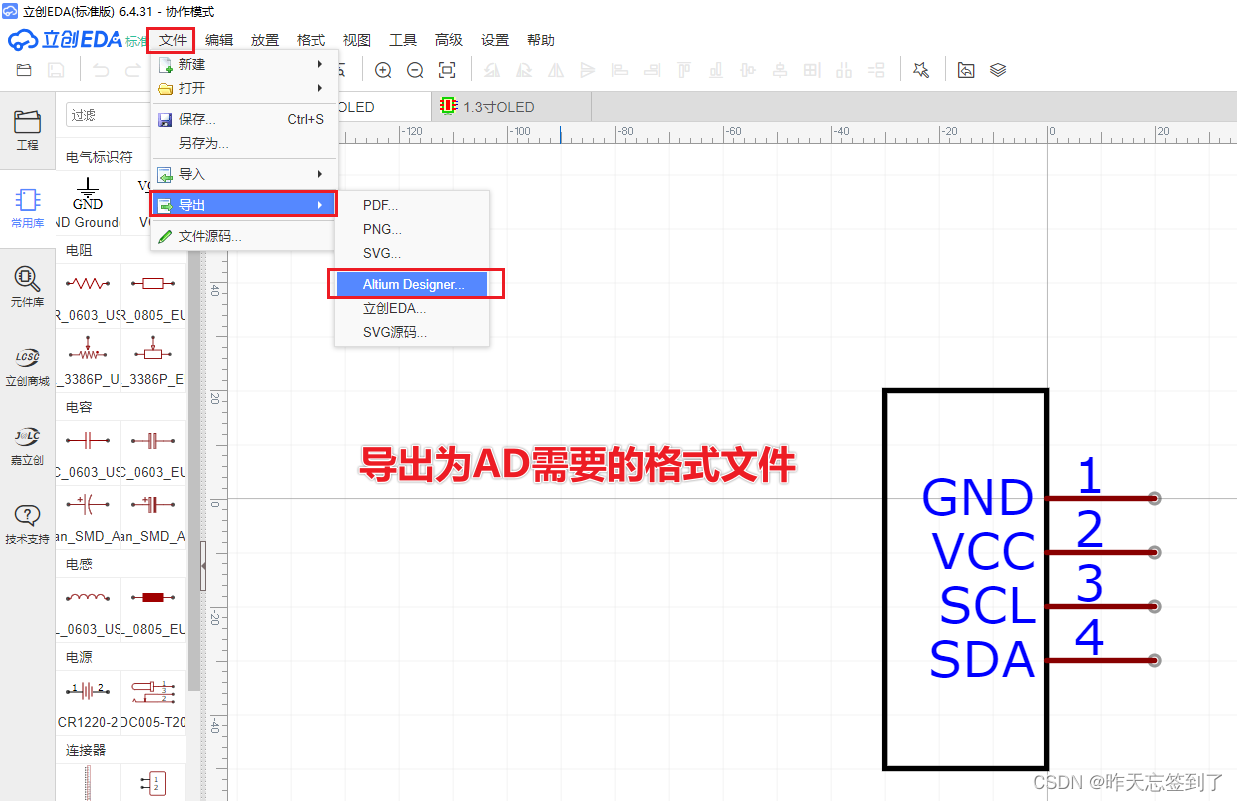

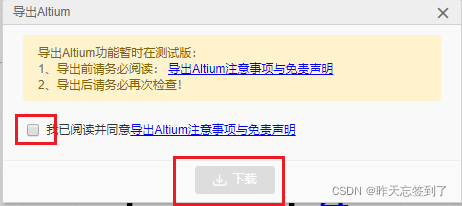

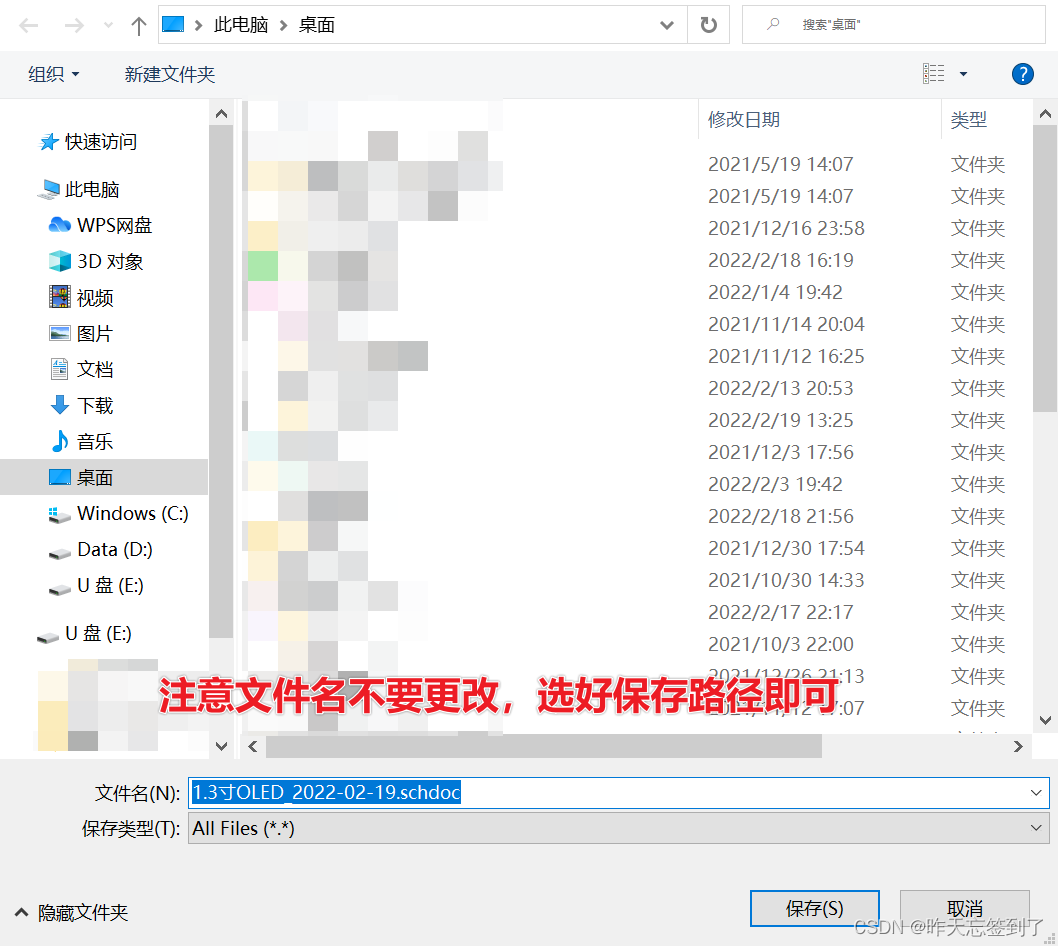

(1)导出原理图封装





(2)导出PCB封装

        与上述导出方法同理.

2.打开AD20软件

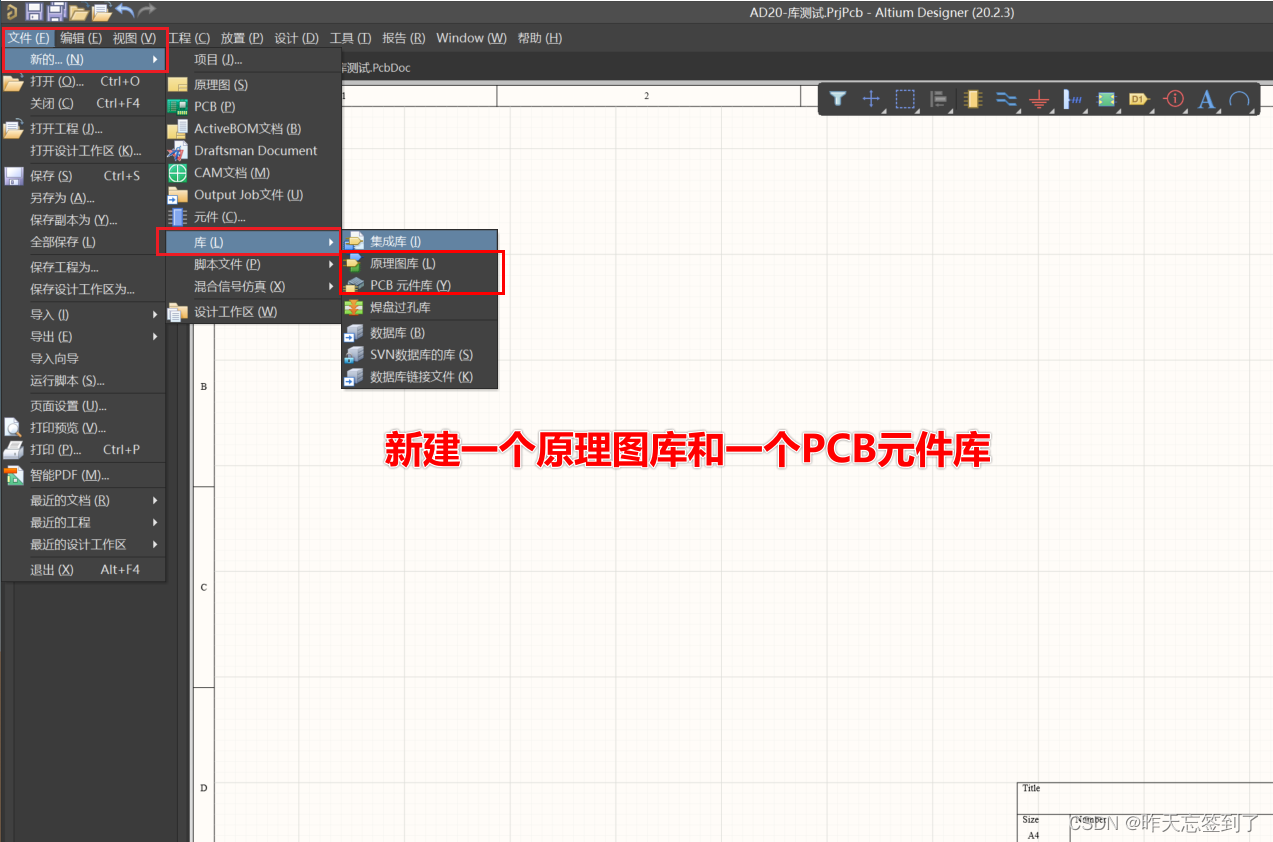

(1)新建原理图库和PCB元件库

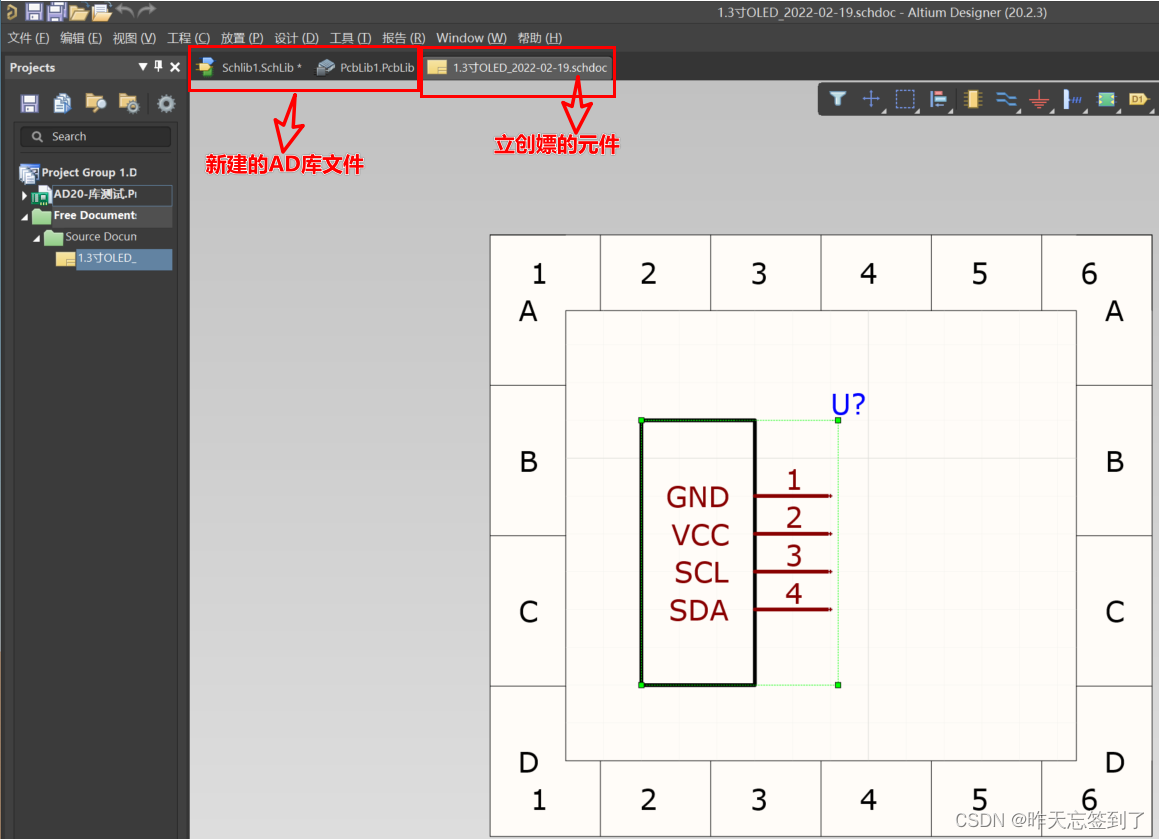

 (2)将刚下载的文件拖入AD内打开

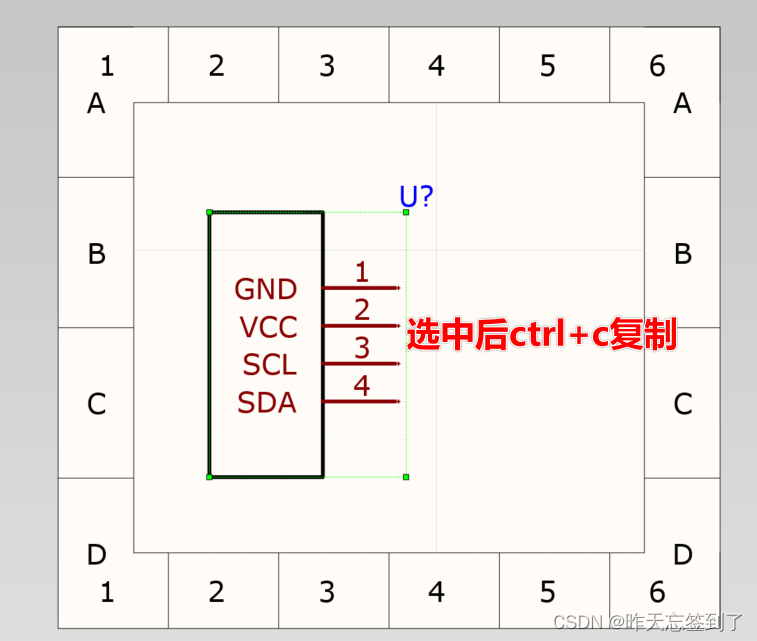

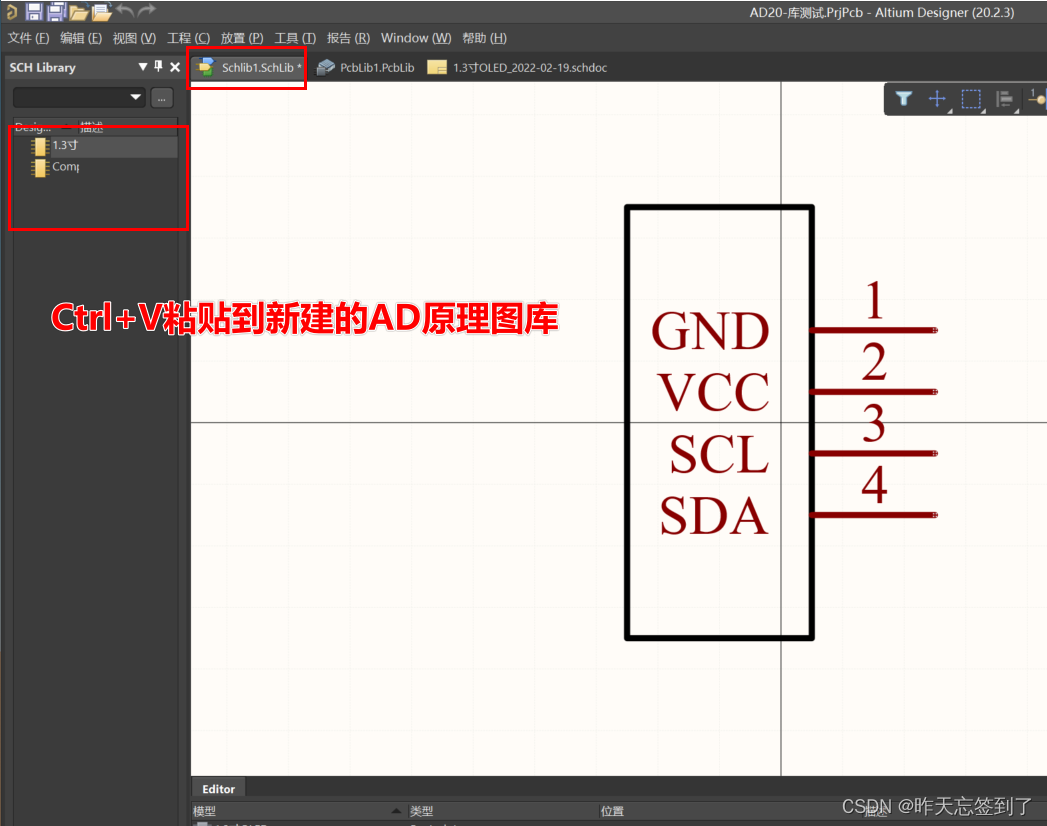

 (3)复制白嫖元器件到新建的AD原理图库文件内



 (4)复制白嫖元器件到新建的AD PCB库文件内

              与上述大致相同。

              需要注意，复制PCB的时候，Ctrl+C后需要鼠标左键单击选择参考点后才能复制

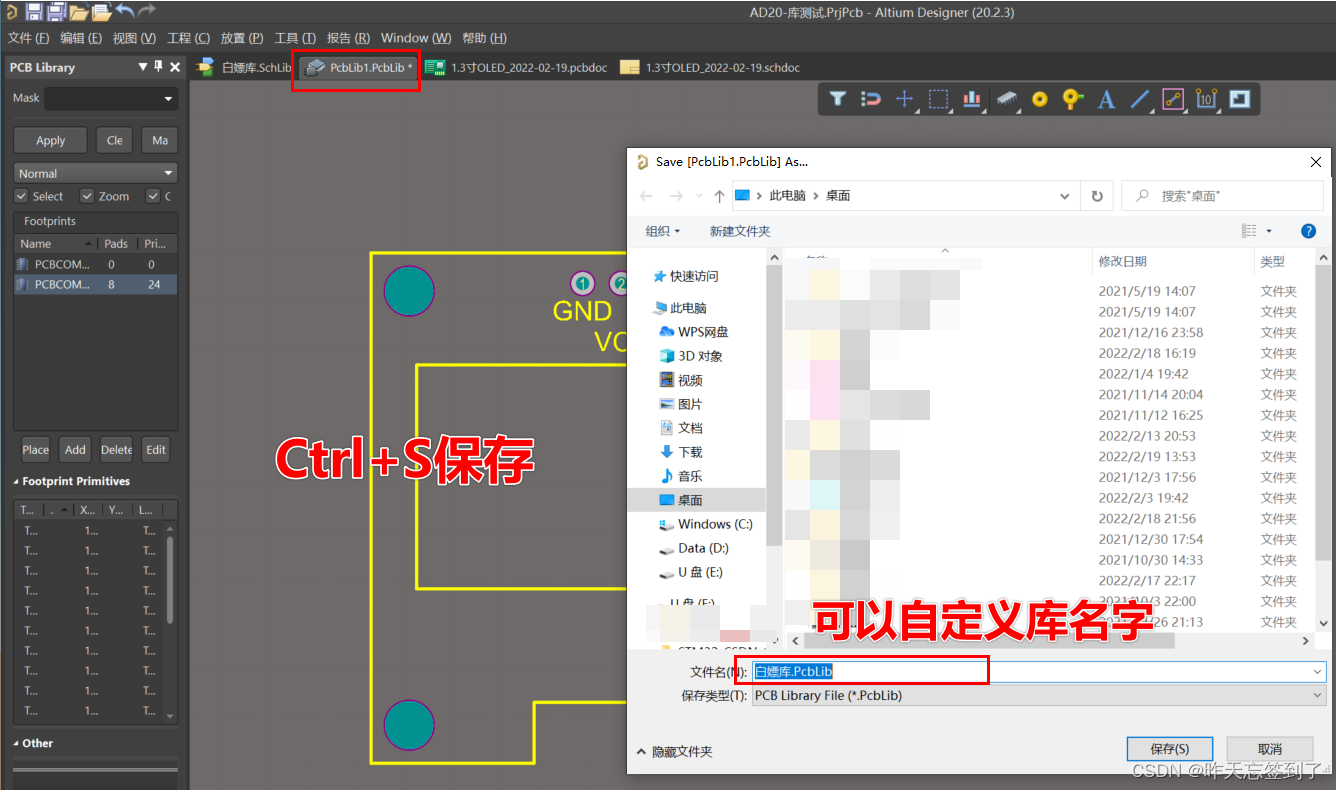

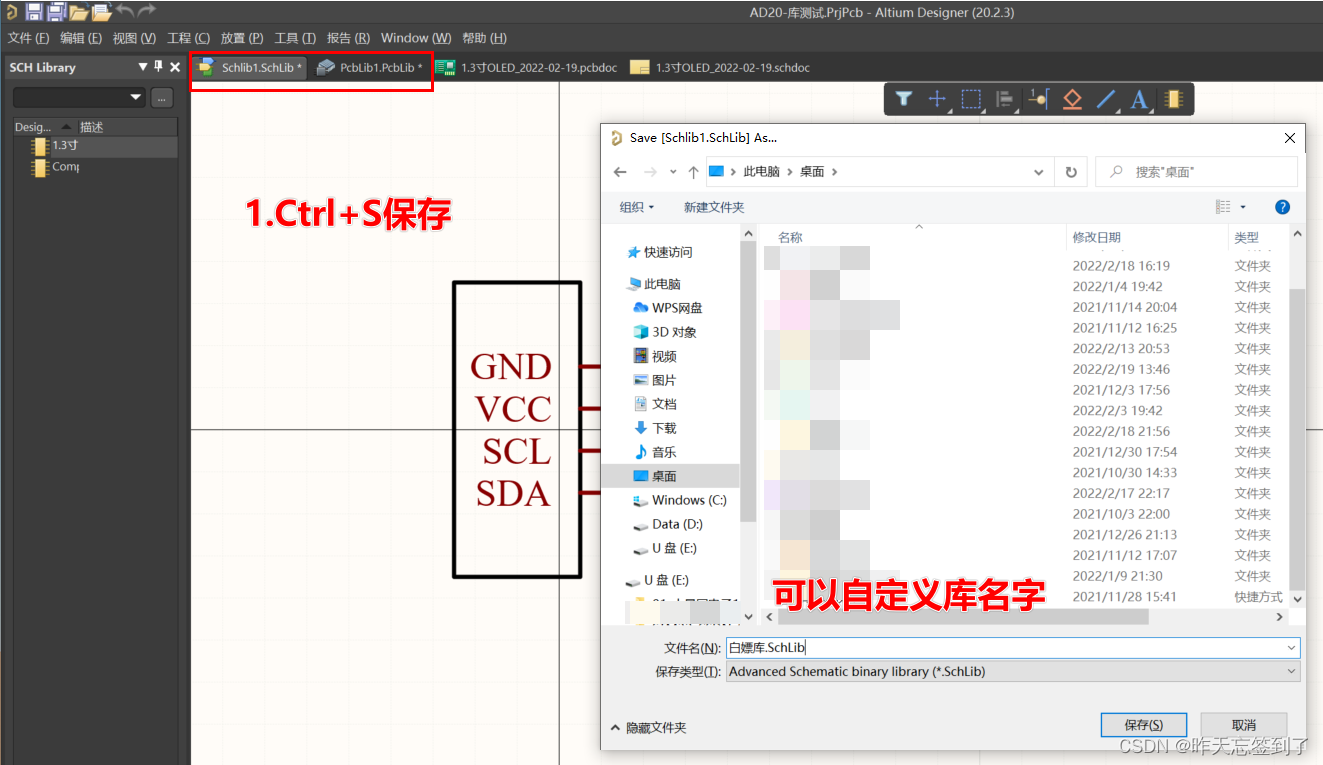

 (5)保存2个AD库文件

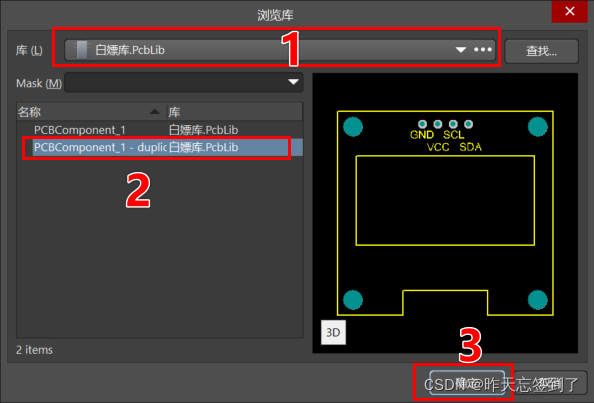

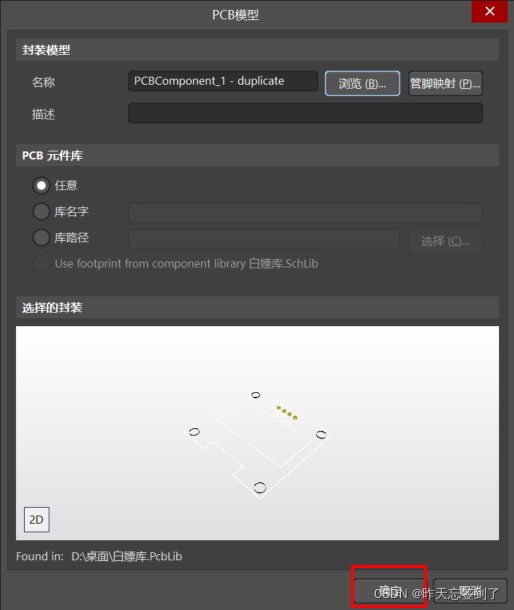

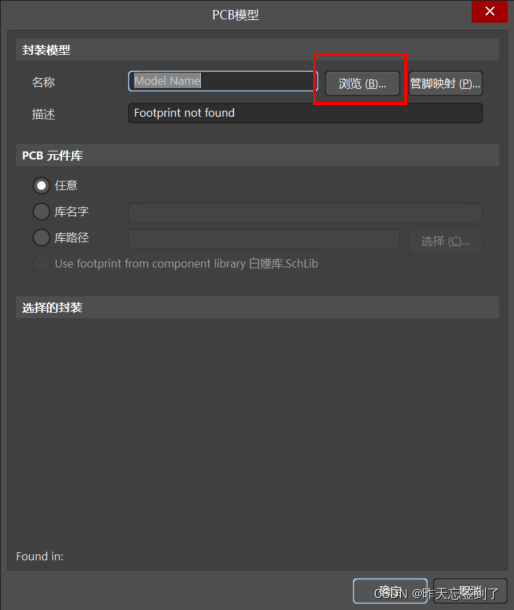

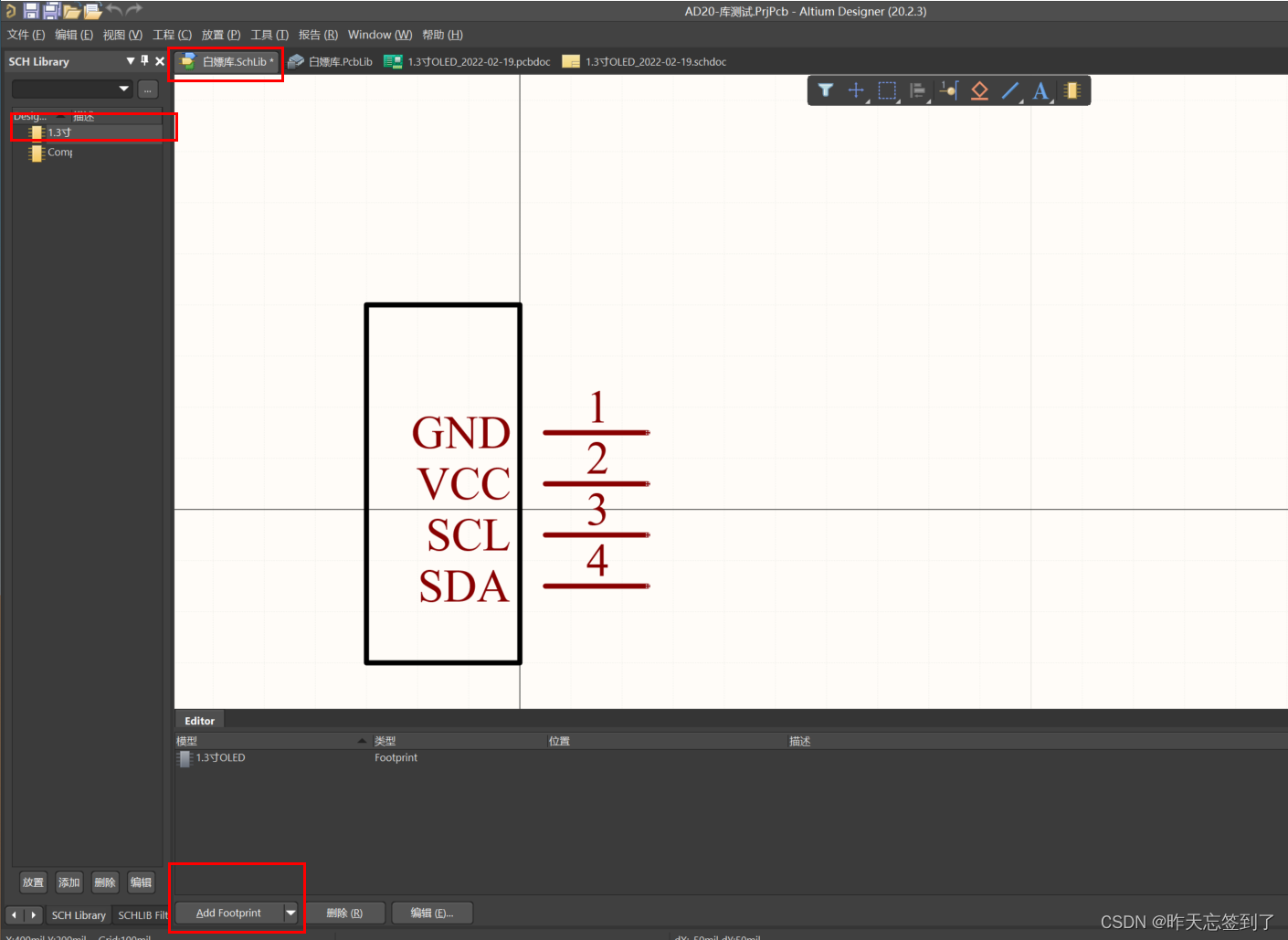

 (6)给原理图库添加PCB封装







保存后就可以添加2个库进行使用了

---

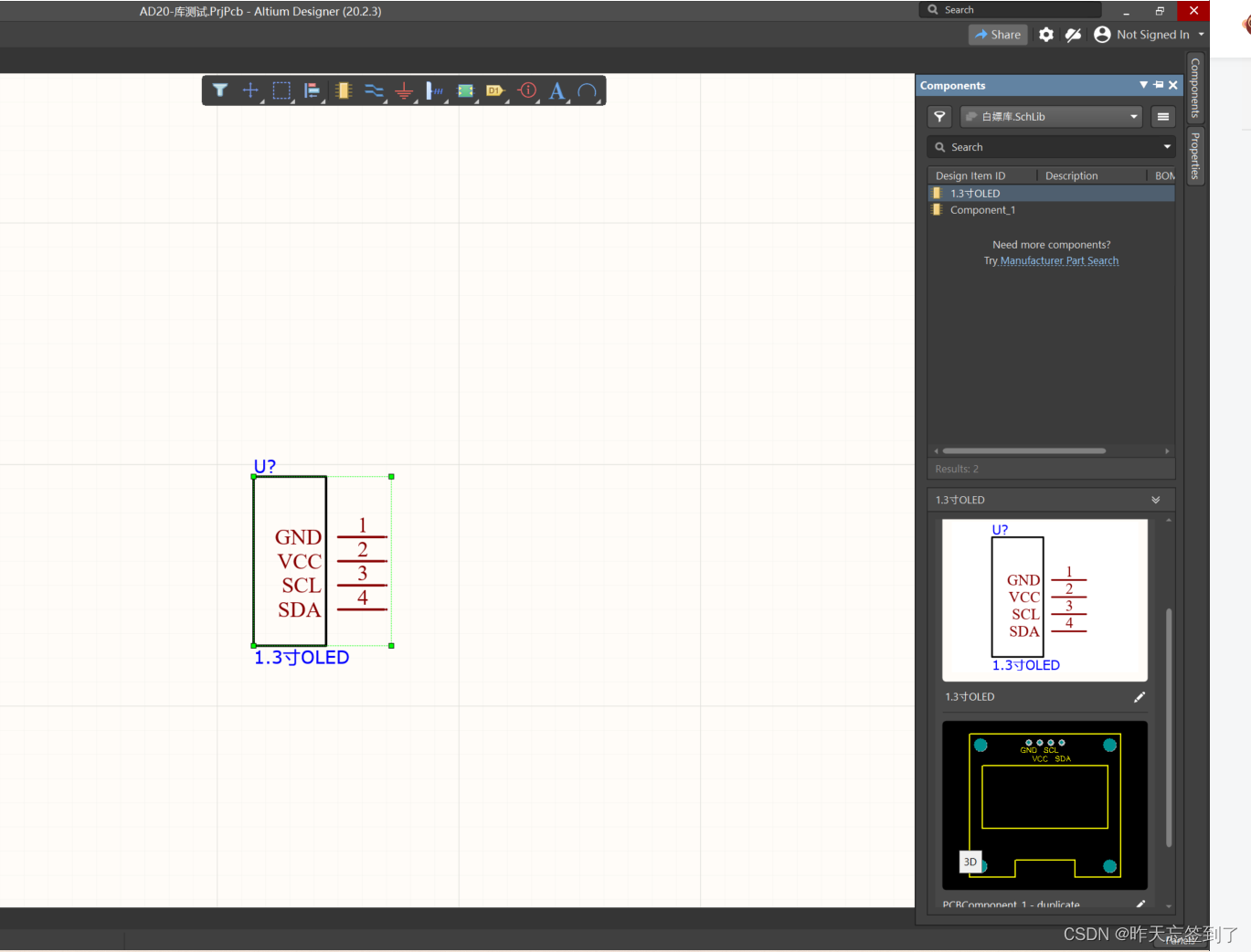

 3.效果
