将立创商城中元器件的原理图和封装导入AD中使用（保姆级教程）

已于 2025-01-21 15:26:43 修改
阅读量4.2k 收藏 45
点赞数 14
文章标签： 硬件工程
于 2025-01-20 17:23:01 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_73569174/article/details/145252994
版权

1、首先打开立创商城立创商城_一站式电子元器件采购自营商城_嘉立创电子商城

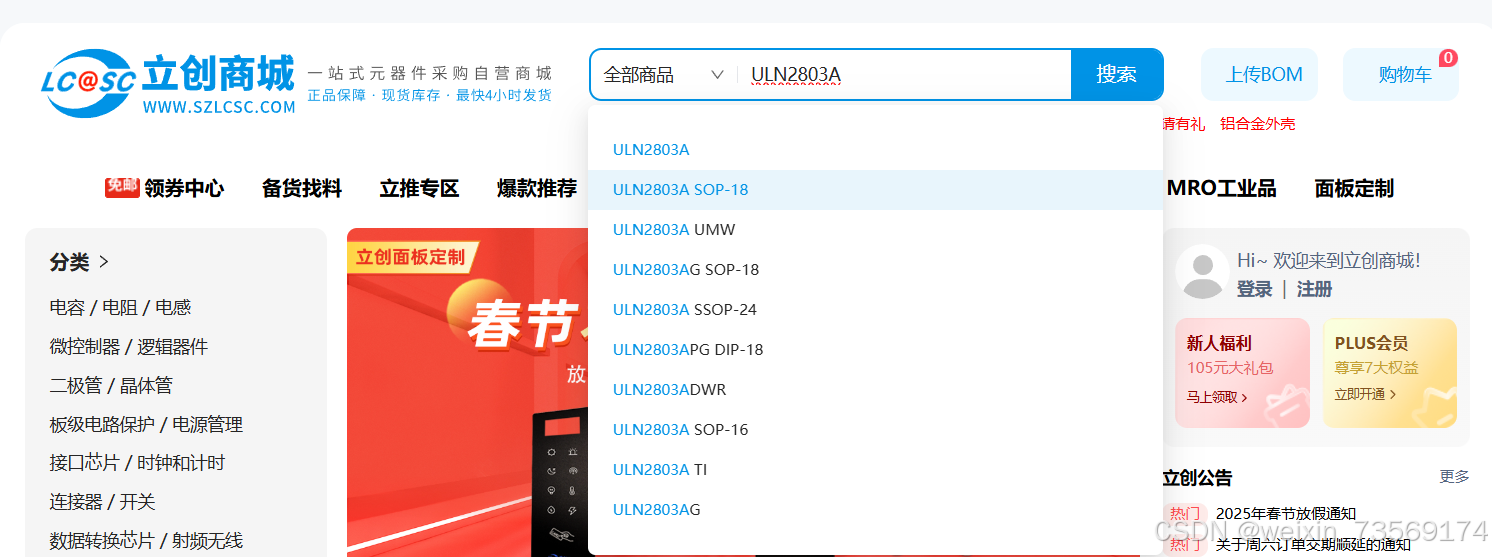

2、搜索需要的型号

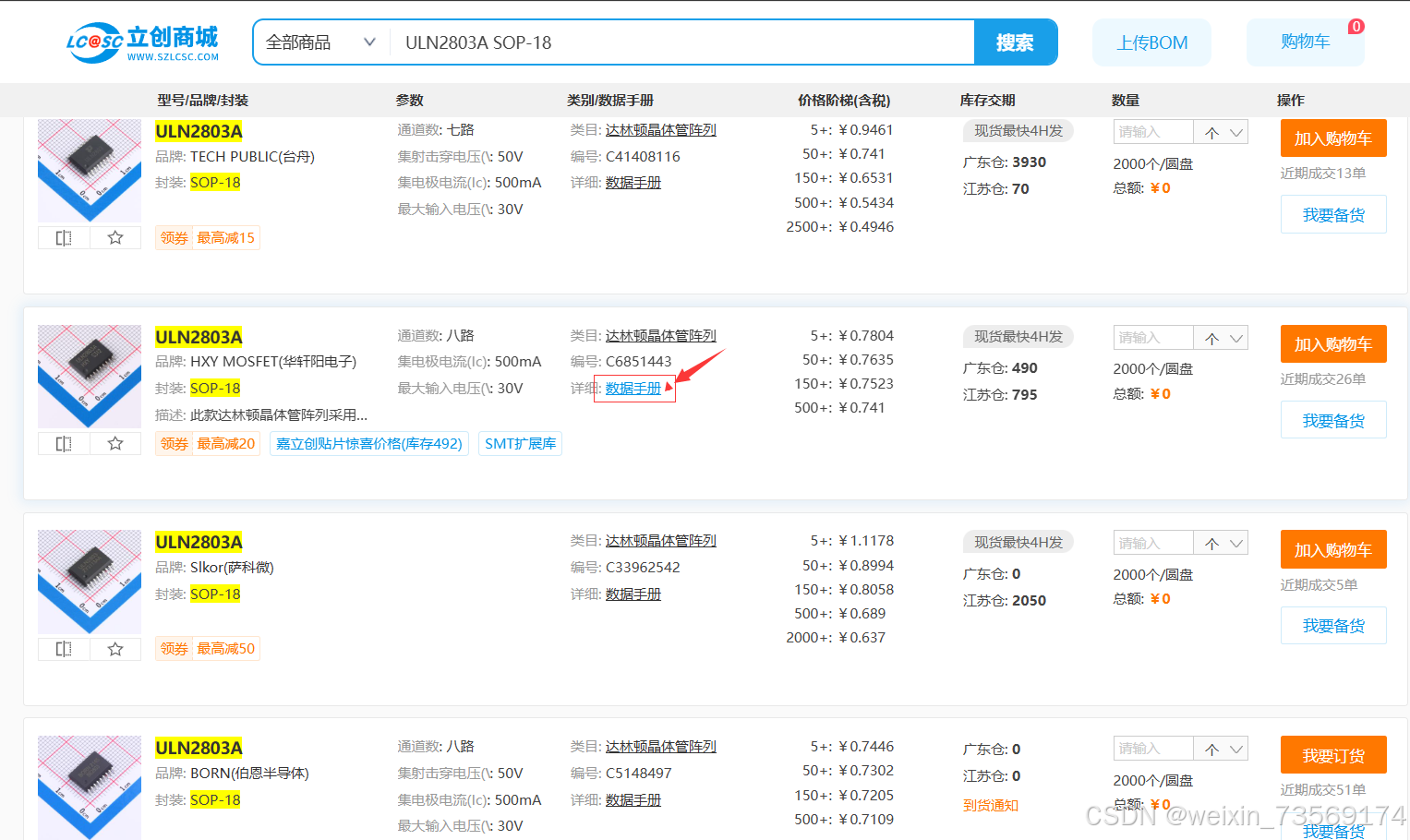

3、点击“数据手册”查看封装

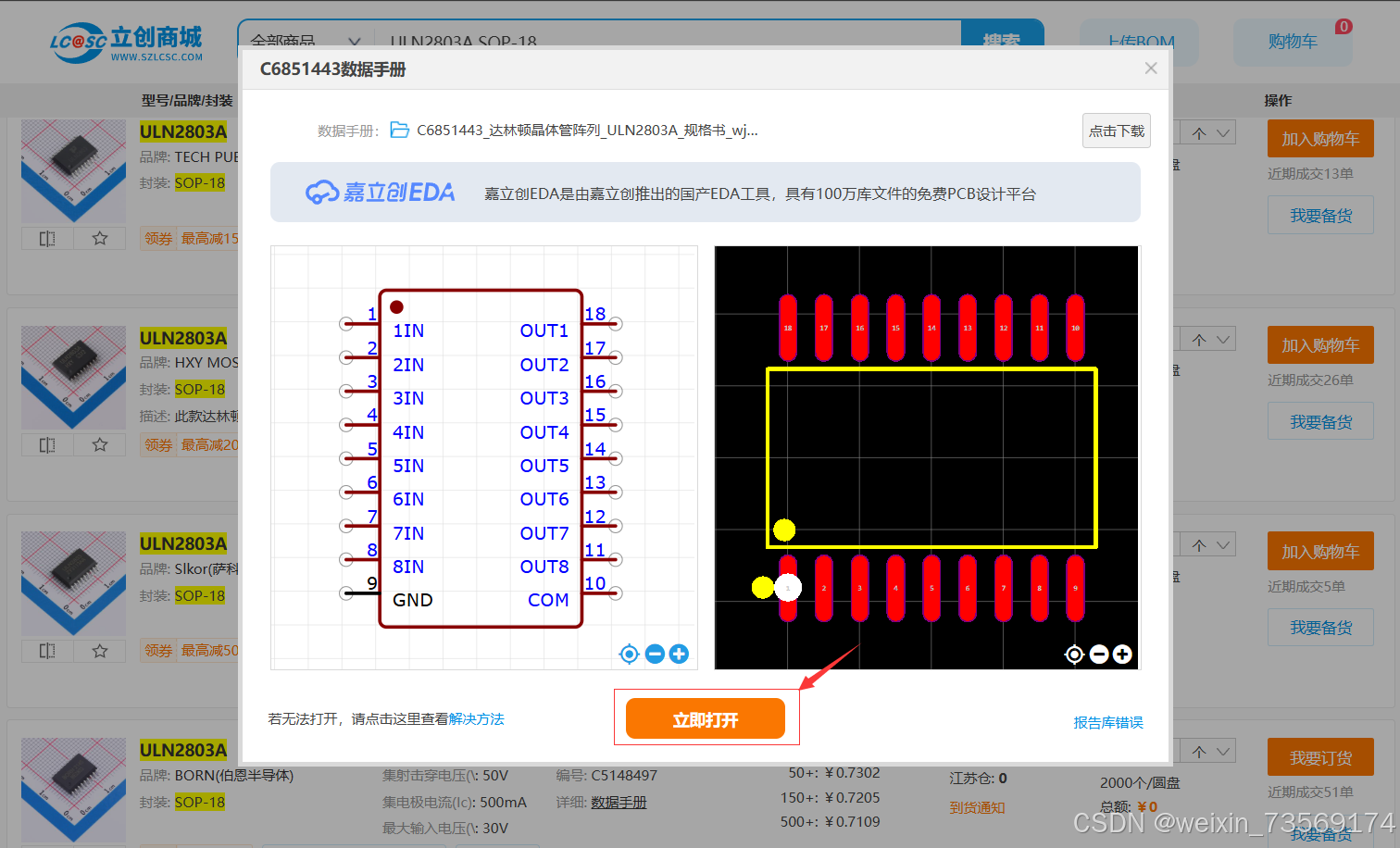

4、确定封装和原理图信息无误后，点击“立即打开”

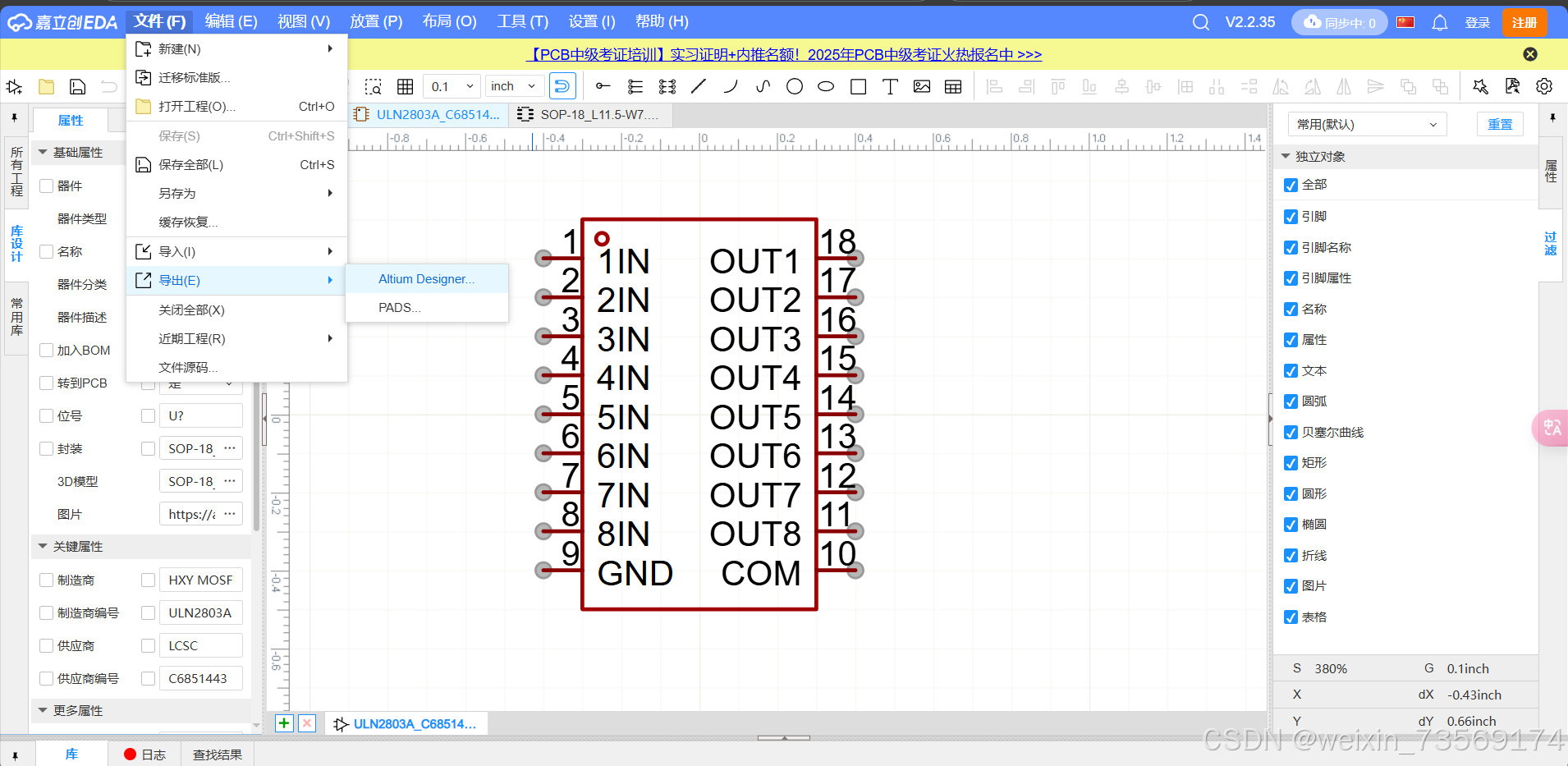

5、等待一会，打开原理图后，点击“文件”-“导出”-“Altium Designer”（没登录的要先登录再导出）

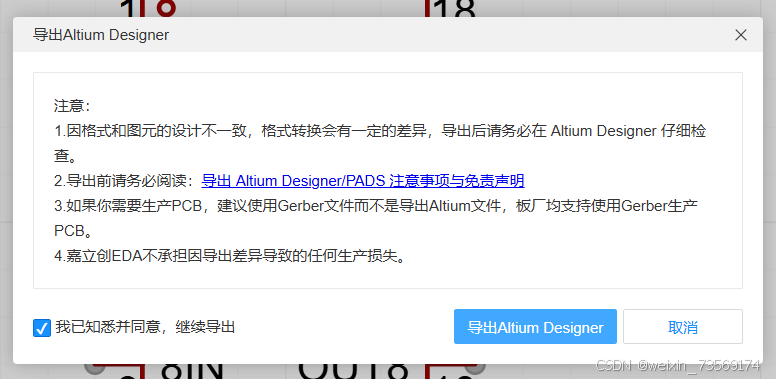

6、弹出提示后，勾选同意，然后点击“导出Altium Designer”

7、保存到想放的文件夹

最低0.47元/天 解锁文章
